SENBO बांधकाम साहित्यत्याच्या मेटल रूफ सिस्टम उत्पादन श्रेणीचा भाग म्हणून स्टँडिंग सीम रूफिंग पॅनेलचा पुरवठा करते. हे पॅनेल्स धातूच्या कॉइलपासून उच्च-रिब प्रोफाइलमध्ये तयार होतात आणि लगतच्या पॅनल्सच्या उभ्या कडा एकमेकांना जोडून एकत्र जोडले जातात. ते मोठ्या प्रमाणात सार्वजनिक इमारती आणि औद्योगिक सुविधांमध्ये वापरले जातात जेथे दीर्घकालीन वॉटरप्रूफिंग आणि वारा प्रतिरोध आवश्यक आहे.

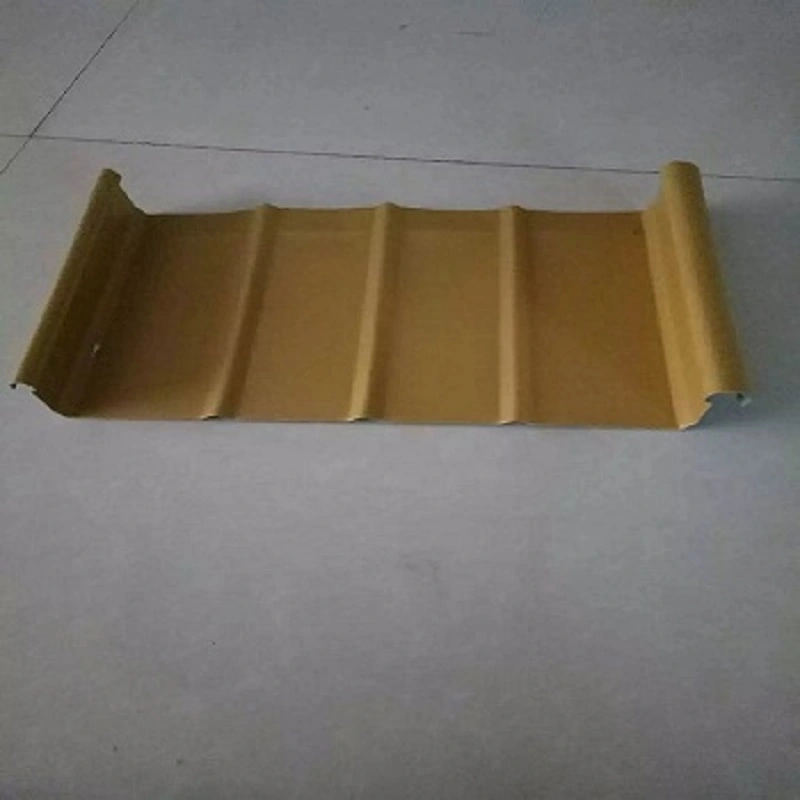

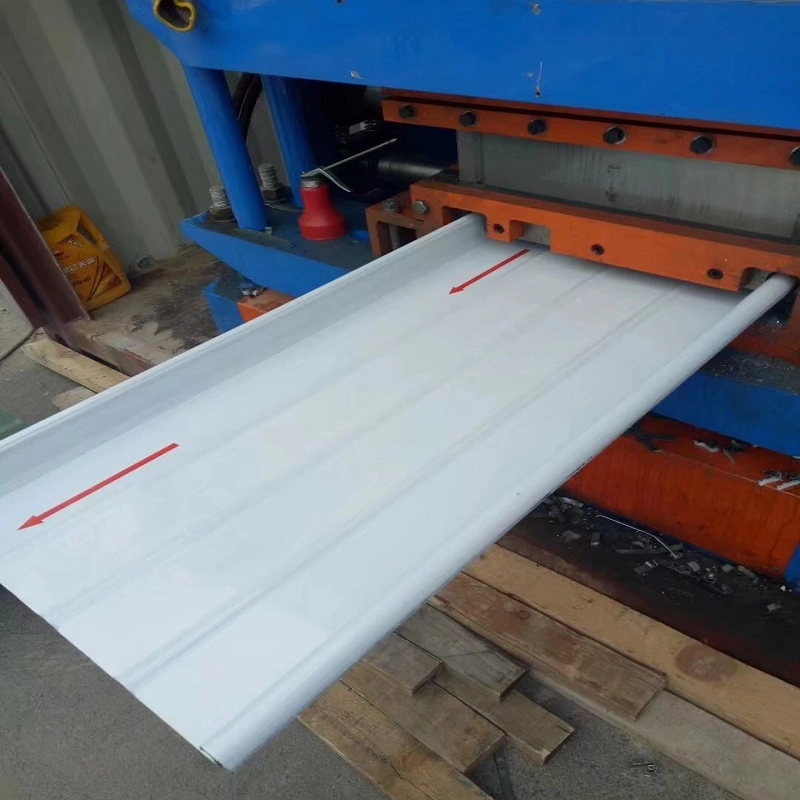

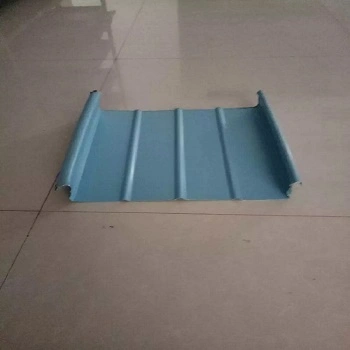

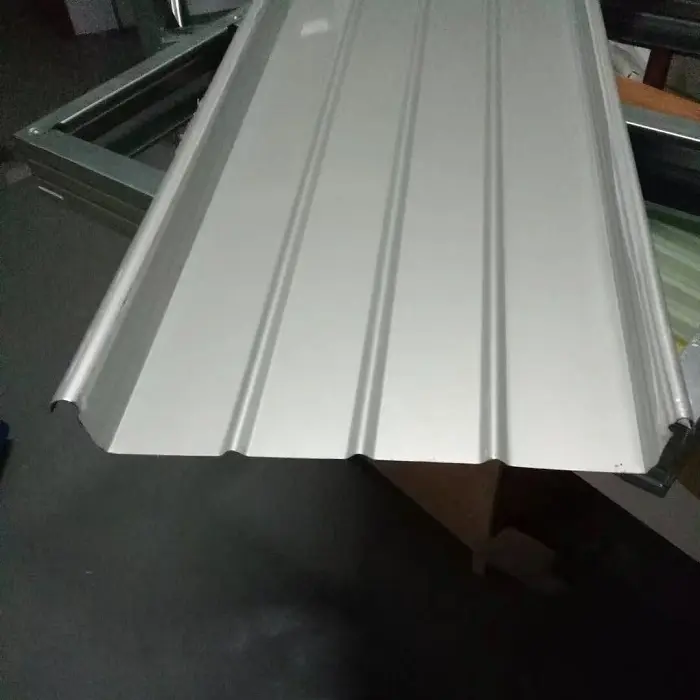

स्टँडिंग सीम रूफिंग पॅनेल हा एक प्रोफाइल केलेला धातूचा घटक आहे जो उच्च-रिब क्रॉस-सेक्शनमध्ये रोल-फॉर्मिंग मेटल कॉइलद्वारे तयार केला जातो. हे समीप पॅनेलच्या उभ्या कडांना इंटरलॉकिंग आणि लॉकिंगद्वारे एकात्मिक छप्पर असेंब्ली बनवते.
भेदक स्क्रूसह थेट purlins ला जोडलेल्या मानक प्रोफाइल केलेल्या स्टील शीट्सच्या विपरीत, स्टँडिंग सीम सिस्टीम खास डिझाइन केलेल्या ॲल्युमिनियम मिश्र धातुच्या क्लिपचा वापर करून पॅनेल्सला purlins ला जोडते. या क्लिप purlins वर अँकर आहेत. पॅनल्स क्लिपवर स्नॅप केले जातात आणि सीमिंग मशीन नंतर एकल लॉक किंवा 360° दुहेरी लॉक वापरून समीप पॅनेलच्या उभ्या कडांना इंटरलॉक करते. हे पॅनेल आणि क्लिप दरम्यान एक स्लाइडिंग कनेक्शन तयार करते, तसेच पॅनेलमध्ये एक घट्ट इंटरलॉकिंग सील तयार करते.
मूळ सामग्रीची निवड ऑपरेटिंग वातावरण आणि टिकाऊपणाच्या आवश्यकतांवर अवलंबून असते:
ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातु शीट्स (ग्रेड AA3004/3003):सामान्यत: 0.7–1.2 मिमी जाड, किमान 190 MPa च्या उत्पन्नाची ताकद, 240-285 MPa ची तन्य शक्ती आणि 2.73 g/cm³ ची घनता. हे स्टीलच्या घनतेच्या सुमारे एक तृतीयांश आहे. डिझाइन सेवा जीवन 50 वर्षांपेक्षा जास्त आहे.
अल्युझिंक (ॲल्युमिनियम-झिंक लेपित) स्टील शीट्स:मानक गॅल्वनाइज्ड स्टीलच्या 3-5 पट गंज प्रतिकार ऑफर करा.
स्टेनलेस स्टील शीट्स:उच्च वारा प्रतिरोध आवश्यक असलेल्या मोठ्या प्रमाणात किनारपट्टीवरील सार्वजनिक इमारतींसाठी योग्य.
सामान्य पॅनेल प्रोफाइलमध्ये YX65-300, YX65-330, YX65-400 आणि YX65-430 समाविष्ट आहेत. YX65-300 प्रोफाइलमध्ये 65 मिमीची बरगडी उंची आणि 300 मिमी प्रभावी कव्हरेज रुंदी आहे. पॅनेल्स आदर्शपणे उताराच्या दिशेने सांधे किंवा स्क्रू कनेक्शनशिवाय सतत असावेत. प्रोफाइल केलेल्या पॅनेलची लांबी साधारणपणे 25 मीटर पेक्षा जास्त नसावी आणि विकृती नियंत्रण बिंदू समाविष्ट करणे आवश्यक आहे.
संपूर्ण स्टँडिंग सीम रूफिंग सिस्टीम सामान्यत: बहु-स्तर संमिश्र रचना वापरते. उदाहरणार्थ, "विंडो टू द फ्यूचर ऑफ साउथ ताइहू" एक्झिबिशन हॉल प्रोजेक्टमध्ये बेस शीट (प्रोफाइल्ड स्टील), रॉक वूल इन्सुलेशन बोर्ड आणि स्टँडिंग सीम रूफ पॅनेल असलेली छप्पर असेंबली वापरली जाते. हे स्ट्रक्चरल सपोर्ट, थर्मल इन्सुलेशन आणि वॉटरप्रूफिंग फंक्शन्स एकत्रित करते. त्याचप्रमाणे, Yaoxue Ice and Snow World स्की रिसॉर्ट प्रकल्पामध्ये एकात्मिक थर्मल इन्सुलेशन प्रणालीसह एकत्रितपणे ॲल्युमिनियम-मॅग्नेशियम-मँगनीज स्टँडिंग सीम रूफ सिस्टमचा वापर केला जातो.
किनारी प्रदेशांमध्ये आणि मोठ्या प्रमाणात सार्वजनिक बांधकाम प्रकल्पांमध्ये उभ्या असलेल्या सीम रूफिंग सिस्टीमसाठी वारा प्रतिरोध हे महत्त्वपूर्ण कामगिरीचे सूचक आहे. नानचांग चांगबेई विमानतळावरील टर्मिनल 2 च्या धातूच्या छतासाठी जीर्णोद्धार आणि मजबुतीकरण प्रकल्पाचा भाग म्हणून, HXY-400 स्टँडिंग सीम मेटल रूफिंग पॅनेलची पूर्ण-प्रमाणात पवन उत्थान चाचण्यांद्वारे पद्धतशीर चाचणी घेण्यात आली.
परिणामांवरून असे दिसून आले आहे की रीइन्फोर्समेंट क्लिपच्या वापराने पवन अपलिफ्ट लोड-बेअरिंग क्षमतेमध्ये क्लिप नसलेल्या पॅनल्सच्या तुलनेत 4.18 पट वाढ केली आहे. purlin अंतर, purlin कनेक्टरची कातरणे क्षमता आणि purlins ची लवचिक शक्ती यासारख्या घटकांचा थेट पवन उत्थान क्षमतेवर प्रभाव पडतो. वेगवेगळ्या प्युर्लिन स्पेसिंगसह धातूच्या छतावरील संशोधनाने स्टँडिंग सीम सिस्टीमचा अंतिम अपयशी भार आणि पुरलिन अंतर यांच्यात थेट संबंध दिसून आला. प्रायोगिक परिणाम संख्यात्मक सिम्युलेशनमध्ये पाहिल्या गेलेल्या ट्रेंडसह संरेखित केले जातात, अंतिम वारा भार डिझाइन आणि बांधकामासाठी आधार प्रदान करतात.
स्टँडिंग सीम रूफिंग सिस्टीम मेटल पॅनल्समध्ये पूर्ण-लांबीचे प्री-इंजेक्टेड सीलंट आणि 360° सीम लॉक वापरून हवाबंदपणा, वॉटरटाइटनेस आणि पवन उत्थान प्रतिकारासाठी आवश्यकता पूर्ण करते. पॅनेल्स उताराच्या बाजूने सांधे किंवा उघड स्क्रू कनेक्शनशिवाय एक सतत एकक बनवतात, जे पारंपारिक उघड-फास्टनर छप्परांशी संबंधित गळतीचे धोके कमी करतात, जसे की फास्टनरच्या छिद्रांवर गंज आणि सीलंटचा ऱ्हास.
सर्व जंक्शनवर फ्लॅशिंग ट्रीटमेंट आवश्यक आहे जेथे छप्पर पॅनेल दर्शनी भिंती किंवा छताच्या बाहेर पसरलेल्या संरचनांना भेटतात. सीलिंग सामग्री लॅप जोडांवर लागू केली जाते. बेस फ्लॅशिंग आणि पॅनेलमधील ओव्हरलॅपवर सिलिकॉन सीलंटसह सुरक्षित बाँडिंग आवश्यक आहे, तर फोम सीलिंग स्ट्रिप्स टॉप फ्लॅशिंग आणि पॅनेल दरम्यान, तसेच काठ ट्रिम आणि पॅनेल दरम्यान वापरल्या जातात.
लक्षणीय तापमान चढउतारांखाली धातूच्या पदार्थांचे थर्मल विस्तार आणि आकुंचन ही एक जन्मजात भौतिक घटना आहे. स्टँडिंग सीम रूफ पॅनेल्स आणि त्यांचे स्थिर समर्थन यांच्यातील स्लाइडिंग कनेक्शनमुळे तापमान चढउतारांना प्रतिसाद म्हणून पॅनेल्स उताराच्या बाजूने मुक्तपणे विस्तारू आणि आकुंचन पावू शकतात, ज्यामुळे थर्मल ताण सामावून घेता येतो.
प्रोफाइल केलेल्या पॅनल्सची लांबी आदर्शपणे 25 मीटरपेक्षा जास्त नसावी, तर विस्तार आणि आकुंचन दिशानिर्देश करण्यासाठी योग्य विकृती नियंत्रण बिंदू स्थापित करणे आवश्यक आहे. हे सपोर्ट कनेक्टर्समधून पॅनेल बकलिंग किंवा अलिप्तपणा प्रतिबंधित करते. हे वैशिष्ट्य 35 मीटर किंवा त्याहून अधिक लांबीच्या सिंगल पॅनेलचा वापर करण्यास सक्षम करते, ज्यामुळे ट्रान्सव्हर्स ओव्हरलॅपची संख्या कमी होते.
FLEX-LOK 400 स्टँडिंग सीम रूफ पॅनेल सिस्टीमचा वापर Xiamen कन्व्हेन्शन आणि एक्झिबिशन सेंटर फेज III प्रकल्पाच्या मोठ्या-स्पॅन (99m आणि 72m) वक्र धातूच्या छतासाठी केला गेला. सिस्टीममध्ये उच्च-शक्तीचे गॅल्वनाइज्ड पर्लिन, स्टँडिंग सीम रूफ पॅनेल आणि स्ट्रक्चरल फ्लोअर डेकिंगचा समावेश आहे. हे पवन उत्थान आणि गंज, तसेच वॉटरप्रूफिंग आणि थर्मल इन्सुलेशन कार्यप्रदर्शनासाठी प्रतिरोध प्रदान करते हे सिद्ध झाले आहे.

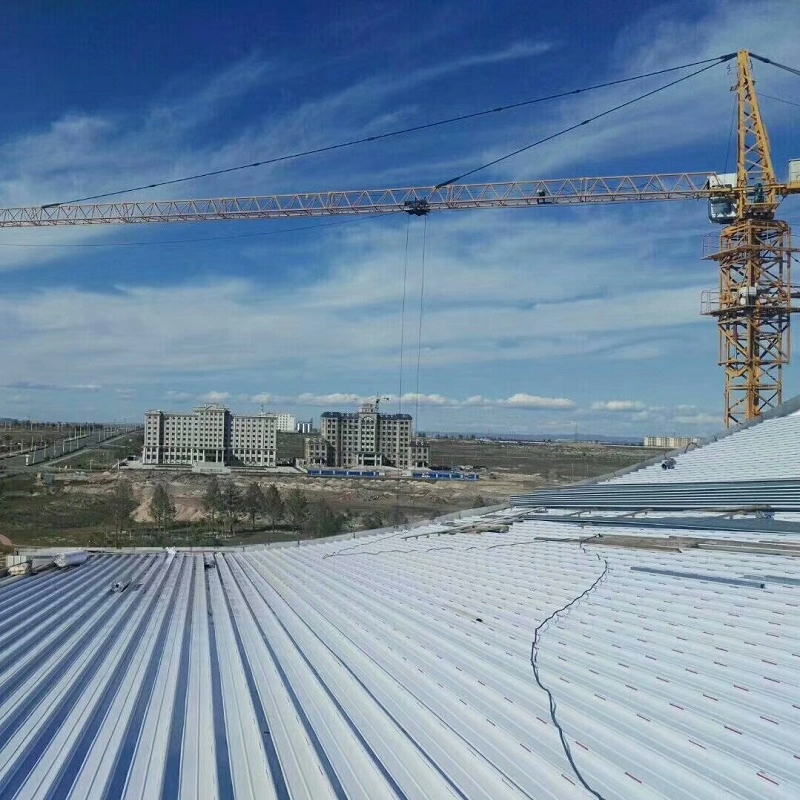

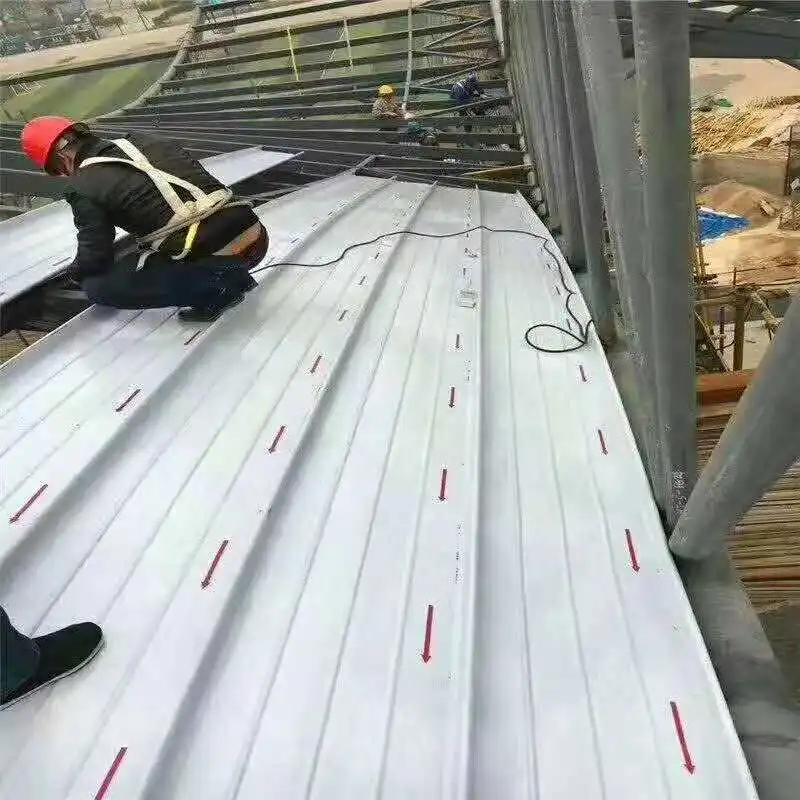

बांधकामादरम्यान, छतावरील पटल साइटवर रोल-फॉर्म केले गेले होते आणि घटक प्रचलित वाऱ्यापासून दूर असलेल्या दिशेने स्थापित केले गेले होते. तपशीलवार जोडांच्या स्थापनेसाठी कठोर स्थितीची आवश्यकता लागू केली गेली. त्याचप्रमाणे, दक्षिण ताइहूमधील "विंडो टू द फ्यूचर" एक्झिबिशन हॉल प्रकल्पाच्या जटिल वक्र स्टीलच्या संरचनेवर स्टँडिंग सीम ॲल्युमिनियम-मॅग्नेशियम-मँगनीज छप्पर प्रणाली यशस्वीरित्या लागू करण्यात आली.
स्टँडिंग सीम छप्पर पॅनेलचे बांधकाम आणि स्थापना मानकांच्या प्रणालीद्वारे समर्थित आहे. तांत्रिक तपशील JGJ 255-2012 (डेलाइटिंग रूफ्स आणि मेटल रूफ्ससाठी तांत्रिक तपशील) नुसार, स्थापनेच्या गुणवत्तेसाठी स्पष्टपणे परिभाषित अनुज्ञेय विचलन आहेत: सतत अनुदैर्ध्य घटकांच्या फिटमध्ये 5-7 मिमी विचलन (35-मीटर आणि 35-मीटर जुने ro20/3 मिमी थ्रेशसह) उतार (50-मीटर थ्रेशोल्डसह).
राष्ट्रीय मानक ॲटलस 24CJ113-1 (मेटल पॅनेलसाठी आर्किटेक्चरल तपशील (भाग I): 360° सीमड स्टँडिंग-सीम मेटल रूफिंग सिस्टम) पॅनेल जॉइंट्सपासून गटर, डेलाइटिंग स्ट्रिप्स, व्हेंटिलेटर आणि लाइटिंग प्रोटेक्शन कंडक्टर्सपर्यंत सर्व कनेक्शन पॉइंट्ससाठी तपशीलवार बांधकाम रेखाचित्रे प्रदान करते.
खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित राष्ट्रीय मानकांवर आधारित आहेत. विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलन उपलब्ध आहे.
| कामगिरी सूचक | पॅरामीटर/स्पेसिफिकेशन | मानक / नोट्स |
|---|---|---|
| लागू मानके | जीबी ५०३४५, जेजीजे २५५-२०१२ | छतावरील अभियांत्रिकीसाठी तांत्रिक कोड; डेलाइटिंग छप्पर आणि धातूच्या छप्परांसाठी तांत्रिक तपशील |
| डिझाइन संदर्भ | 24CJ113-1 | 360° सीम स्टँडिंग-सीम मेटल रूफिंग सिस्टमसाठी बांधकाम तपशील |
| बेस मटेरियल | Al-Mg-Mn मिश्र धातु (AA3004/3003) / Al-Zn लेपित स्टील / स्टेनलेस स्टील | ऑपरेटिंग वातावरणावर आधारित निवडले |
| अल-Mg-Mn जाडी | 0.7-1.2 मिमी | 0.9 मिमी सामान्यतः वापरले जाते |
| Al-Mg-Mn उत्पन्न सामर्थ्य | ≥190 MPa | तन्य शक्ती: 240-285 MPa |
| ठराविक प्रोफाइल | YX65-300/330/400/430 | बरगडी उंची: 65 मिमी |
| पॅनेलची लांबी मर्यादा | ≤25 मीटर (शिफारस केलेले) | विरूपण मार्गदर्शन नियंत्रण बिंदू आवश्यक |
| गटर लॅप लांबी | ≥150 मिमी (इव्स गटर नसल्यास ≥200 मिमी) | JGJ 255-2012 आवश्यकतांनुसार |
| चमकणारी उंची | ≥250 मिमी (किमान कोड आवश्यक) | जीबी ५०६९३-२०११ |
| पवन उत्थान प्रतिकार | क्लिपसह मजबुतीकरण क्षमता 4.18x वाढवते | चांगबेई विमानतळावरील पूर्ण-प्रमाण चाचणीद्वारे सत्यापित |
1. फास्टनर छिद्रांशिवाय स्ट्रक्चरल वॉटरप्रूफिंग.पॅनेलच्या पृष्ठभागावर कोणतेही स्क्रू घुसत नाहीत. सतत प्री-इंजेक्टेड सीलंटसह 360° सीमड इंटरलॉकिंग कनेक्शन फास्टनर छिद्रांशी संबंधित गळतीचे धोके कमी करते.
2. पडताळणीयोग्य आणि समायोज्य वारा प्रतिकार.फुल-स्केल पवन उत्थान चाचणी पुष्टी करते की मजबुतीकरण क्लिप लोड-असर क्षमता 4.18 पट वाढवू शकतात. पर्लिन स्पेसिंग आणि कनेक्टर लोड क्षमता यासारखे घटक थेट छताच्या वारा प्रतिरोधक कामगिरीवर प्रभाव टाकतात.
3. अनुकूली थर्मल विस्तार आणि आकुंचन.स्लाइडिंग क्लिप पटलांना उताराच्या बाजूने मुक्तपणे विस्तृत आणि आकुंचन करण्यास अनुमती देतात. विकृती-मार्गदर्शक नियंत्रण बिंदू हे सुनिश्चित करतात की हालचाल इच्छित दिशेने होते, पॅनेल बकलिंग किंवा अलिप्तपणा प्रतिबंधित करते.
4. विविध साहित्य पर्याय.ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातु (50 वर्षांहून अधिक सेवा जीवन), Al-Zn कोटेड स्टील आणि स्टेनलेस स्टील विविध संक्षारक वातावरण आणि प्रकल्प आवश्यकता पूर्ण करण्यासाठी उपलब्ध आहेत.
5. सर्वसमावेशक मानक समर्थन.GB 50345, JGJ 255-2012 आणि राष्ट्रीय मानक atlas 24CJ113-1 द्वारे डिझाइन, स्ट्रक्चरल तपशील आणि स्थापना स्वीकृती समर्थित आहे.
वारा-प्रतिरोधक डिझाइनसाठी:पर्लिन स्पेसिंग आणि क्लिप प्रकार पवन उत्थान क्षमतेवर लक्षणीय परिणाम करतात. निवडलेल्या कॉन्फिगरेशनची पडताळणी करण्यासाठी पूर्ण-प्रमाण चाचणी किंवा अभियांत्रिकी गणना वापरली जावी. उच्च वाऱ्याच्या प्रदेशात मजबुतीकरण क्लिप आवश्यक असू शकतात.
लांब-पॅनेल अनुप्रयोगांसाठी:पॅनेलची लांबी 25 मीटरपेक्षा जास्त असल्यास, थर्मल हालचाल मार्गदर्शन करण्यासाठी विकृत नियंत्रण बिंदू समाविष्ट करा. पुष्टी करा की स्लाइडिंग क्लिप तपशील बंधनकारक न करता अपेक्षित हालचाली श्रेणीला अनुमती देते.
संक्षारक वातावरणासाठी:एक्सपोजर परिस्थितीनुसार बेस मटेरियल निवडा. Al-Mg-Mn मिश्रधातू आणि स्टेनलेस स्टील किनारी किंवा औद्योगिक वातावरणासाठी योग्य आहेत. स्थानिक पर्यावरणीय घटकांसह कोटिंगची सुसंगतता सत्यापित करा.
स्थापनेदरम्यान:पॅनेल सामान्यत: साइटवर किंवा कारखान्यात तयार होतात. सीमिंग प्रक्रिया कॅलिब्रेटेड उपकरणांसह केली जाते याची खात्री करा. जेथे शक्य असेल तेथे प्रचलित वाऱ्यापासून दूर असलेल्या दिशेने पॅनेल स्थापित करा. सीमिंग करण्यापूर्वी सर्व फ्लॅशिंग्ज आणि सीलंट योग्यरित्या ठेवलेले असल्याचे तपासा.
1.विमानतळ टर्मिनल्स आणि हाय-स्पीड रेल्वे स्टेशन्स सारख्या मोठ्या वाहतूक केंद्रांसाठी मेटल रूफिंग सिस्टम.
2.स्टेडियम, प्रदर्शन केंद्रे आणि चित्रपटगृहांसह मोठ्या-स्पॅन सार्वजनिक इमारतींसाठी धातूचे छप्पर.
3.मोठ्या-स्पॅन वक्र किंवा जटिल-आकाराच्या स्टील स्ट्रक्चर्ससाठी छत, वक्र आणि वाकण्याची क्षमता उपलब्ध आहे.
4.किनारी, टायफून-प्रवण भागातील इमारती ज्यांना उच्च वारा-प्रतिरोधक रेटिंग आवश्यक आहे, आवश्यक तेथे क्लिप मजबुतीकरण उपाय वापरणे.
पारंपारिक प्रोफाइल केलेल्या शीट्स पॅनेलच्या पृष्ठभागावर स्क्रूसह निश्चित केल्या जातात, ज्यामुळे प्रवेश बिंदू तयार होतात जे कालांतराने गळतीचे मार्ग बनू शकतात. स्टँडिंग सीम पॅनेल्स लपविलेल्या क्लिप आणि यांत्रिकपणे सीम केलेले संयुक्त वापरतात, त्यामुळे उघड फास्टनर्स नसतात. हे पाणी प्रवेशाचा धोका कमी करते आणि स्लाइडिंग कनेक्शनद्वारे थर्मल हालचाल करण्यास अनुमती देते.
किनार्यावरील किंवा उच्च-गंज वातावरणासाठी, ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातु किंवा स्टेनलेस स्टीलची शिफारस केली जाते. Al-Mg-Mn मिश्र धातु चांगला गंज प्रतिकार आणि दीर्घ सेवा आयुष्य देते, तर स्टेनलेस स्टील वारा-प्रतिरोधक डिझाइनसाठी उच्च शक्ती प्रदान करते. Al-Zn लेपित स्टील कमी आक्रमक परिस्थितीत वापरले जाऊ शकते.
पॅनेल क्लिपच्या सहाय्याने संरचनेशी संलग्न आहेत जे पॅनेलच्या लांबीसह हालचाली करण्यास परवानगी देतात. याचा अर्थ फास्टनर्सवर ताण न आणता किंवा तेल-कॅनिंग होऊ न देता पटल विस्तारू आणि आकुंचन पावू शकतात. डायरेक्ट हालचाल करण्यासाठी आणि बकलिंग टाळण्यासाठी लांब पॅनल्सवर विकृती नियंत्रण बिंदू आवश्यक असू शकतात.
होय. पटल गुंडाळले जाऊ शकतात आणि नंतर बहिर्वक्र किंवा अवतल छताच्या आकाराचे अनुसरण करण्यासाठी वक्र केले जाऊ शकतात. झियामेन कन्व्हेन्शन आणि एक्झिबिशन सेंटर सारख्या प्रकल्पांनी मोठ्या-स्पॅन वक्र छतासाठी स्टँडिंग सीम सिस्टम वापरल्या आहेत. विशिष्ट कर्व्हिंग क्षमता प्रोफाइल आणि सामग्रीच्या जाडीवर अवलंबून असते.
JGJ 255-2012 सतत रेखांशाच्या घटकांसाठी 5-7 मिमी विचलन आणि छताच्या उतारासाठी +20/+30 मिमी विचलनासह, स्थापना सहनशीलता प्रदान करते. राष्ट्रीय मानक ॲटलस 24CJ113-1 तपशीलवार कनेक्शन रेखाचित्रे प्रदान करते. पाण्याची घट्टपणा सामान्यत: व्हिज्युअल तपासणीद्वारे सत्यापित केली जाते आणि आवश्यक असल्यास, नळी किंवा तलावाच्या चाचण्यांद्वारे.
