फ्लोअर डेकिंग हे कोल्ड-फॉर्म केलेले स्टील पॅनेल आहे जे बांधकामादरम्यान कायमस्वरूपी फॉर्मवर्क म्हणून आणि सेवेदरम्यान कंपोझिट स्लॅबमध्ये तन्य मजबुतीकरण म्हणून वापरले जाते.SENBO बांधकाम साहित्यसंबंधितांसह स्टील स्ट्रक्चर प्रकल्पांसाठी खुल्या, बंद, री-एंट्रंट आणि रीबार ट्रस फ्लोर डेक सिस्टमचा पुरवठाप्रोफाइल केलेले स्टील शीट्सआणिबिल्डिंग मटेरियल ऍक्सेसरी सिस्टमपूर्ण फ्लोअर असेंब्लीसाठी.
चार मुख्य उत्पादन प्रकार उपलब्ध आहेत, प्रत्येकाचे वेगळे संरचनात्मक वर्तन आहे:

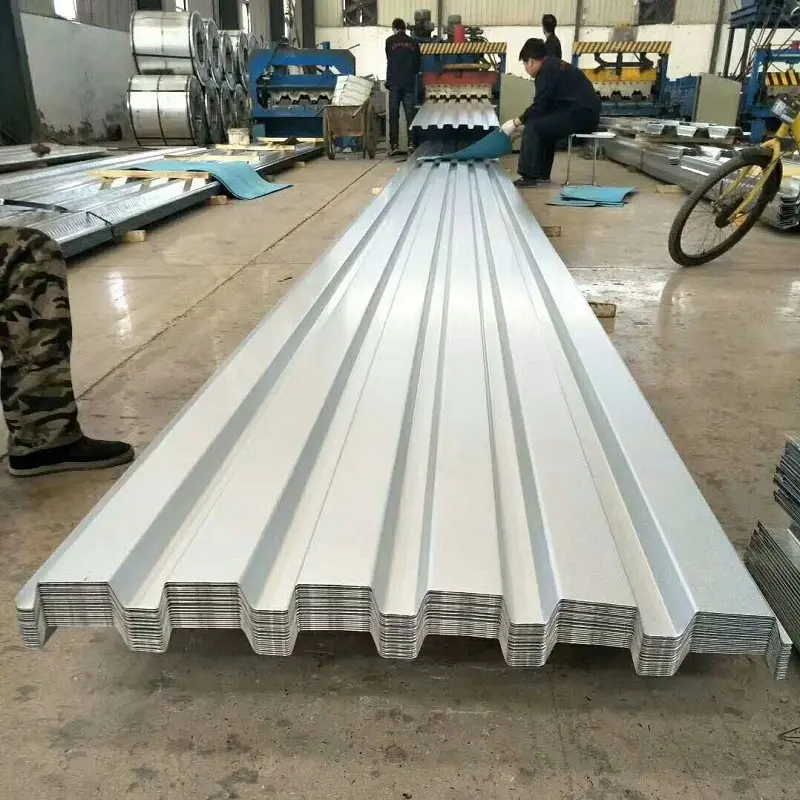

ओपन फ्लोर डेक:दृश्यमान रिब्ससह सी-आकाराचे किंवा तत्सम वेव्ह प्रोफाइल वैशिष्ट्यीकृत करते. प्रातिनिधिक मॉडेलमध्ये YXB76-305-915, YXB51-305-915 आणि YXB75-200-600 यांचा समावेश आहे. ओपन डेक जलद स्थापना आणि कमी खर्चाची ऑफर देते, परंतु ते पूर्णपणे संमिश्र सदस्याऐवजी कायमस्वरूपी फॉर्मवर्क म्हणून कार्य करते. हे सामान्यत: हलक्या औद्योगिक इमारती आणि मध्यम लोड आवश्यकता असलेल्या गोदामांसाठी निर्दिष्ट केले जाते.
पुन्हा-प्रवेश मजला डेक:आग आणि गंज कार्यप्रदर्शन सुधारण्यासाठी अरुंद उघडण्याच्या प्रोफाइलचा वापर करते. सामान्य मॉडेल YXB51-200-600 आहे. ओपन डेकच्या तुलनेत, री-एंट्रंट प्रोफाइल उच्च स्लॅब कडकपणा प्रदान करतात आणि कंक्रीटचा वापर कमी करतात, जे संयुक्त वर्तनात आंशिक सुधारणा दर्शवतात.

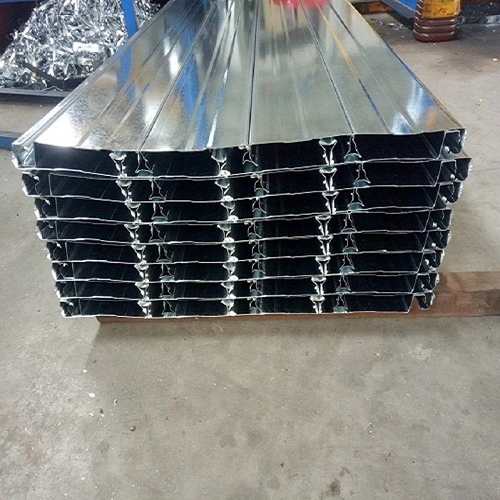

बंद मजला डेक:पॅनेलच्या पृष्ठभागावर शिअर रिब्स समाविष्ट करते, स्टील आणि काँक्रिट दरम्यान संपूर्ण संयुक्त क्रिया सक्षम करते. खालची बाजू सपाट आणि दृष्यदृष्ट्या स्वच्छ आहे. मुख्य प्रवाहातील मॉडेल्समध्ये YXB65-185-555, YXB66-240-720, आणि YXB65-170-510 यांचा समावेश आहे. क्लोज्ड डेक 3.0-4.5 मीटरच्या अनशोर्ड स्पॅनला सपोर्ट करतो, अधिक चांगली आग प्रतिरोधक क्षमता प्रदान करतो आणि सामान्यतः उंच इमारतींमध्ये वापरला जातो.

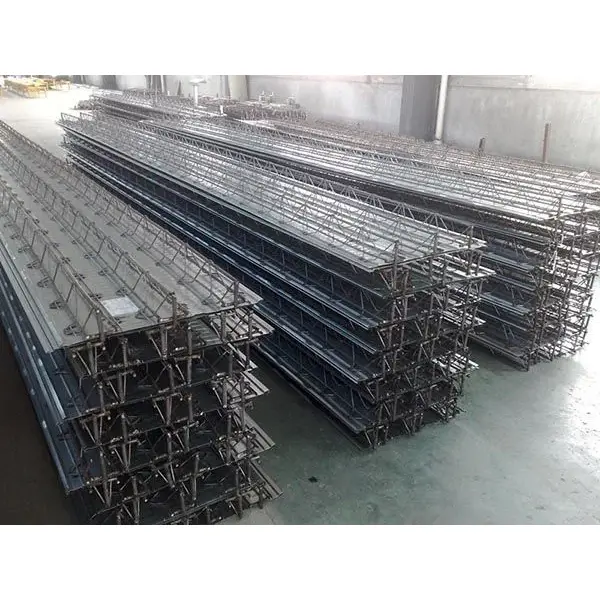

रीबार ट्रस फ्लोर डेक:रेझिस्टन्स वेल्डिंगद्वारे जोडलेल्या गॅल्वनाइज्ड बेस शीटसह ट्रसमध्ये तयार झालेल्या HRB400 स्टील बार एकत्र करते. ट्रसची उंची 70 मिमी ते 150 मिमी पर्यंत असते आणि बेस शीट 0.5 मिमी जाड असते आणि दुहेरी बाजूंनी जस्त लेप किमान 120 ग्रॅम/m² असते. ऑन-साइट रीबार बांधणे 60%–70% ने कमी केले आहे, अनशोर्ड स्पॅन 5 मीटरपर्यंत पोहोचू शकतात आणि 100 मिमी स्लॅब अंदाजे 1.68 तासांचा अग्निरोधक साध्य करतो.
| पॅरामीटर | श्रेणी / पर्याय | नोट्स |
|---|---|---|
| साहित्य | Q235, Q345, DX51D+Z गॅल्वनाइज्ड स्टील | उत्पन्न शक्ती 235-550 MPa उपलब्ध |
| शीटची जाडी | 0.6-1.5 मिमी | 0.8-1.2 मिमी सर्वात सामान्य |
| बरगडीची उंची | 20-130 मिमी | प्रोफाइल प्रकारावर अवलंबून आहे |
| प्रभावी रुंदी | 404-1025 मिमी | प्रोफाइल प्रकारावर अवलंबून आहे |
| झिंक कोटिंग | 60–275 g/m² (दुहेरी बाजूंनी) | ≥120 g/m² मानक; किनार्यावरील वातावरणासाठी जास्त |
| लागू मानक | GB/T 12755-2008 | इमारतीसाठी प्रोफाइल केलेले स्टील शीट |
प्रकारानुसार सामान्य मॉडेल:
खुला प्रकार:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
बंद प्रकार:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
रीबार ट्रस प्रकार:TD1-70 ते TD5-150, ट्रसची उंची 70-150 मिमी
मजल्यावरील डेक प्रकाराची निवड अनेक प्रकल्प-विशिष्ट घटकांवर अवलंबून असते:
स्पॅन आणि लोड:लाइट-लोड, शॉर्ट-स्पॅन प्रकल्प ओपन डेक वापरू शकतात. बंद डेक किंवा रीबार ट्रस डेकचा मोठा स्पॅन आणि जड भारांचा फायदा होतो. बंद डेक 3.0-4.5 मीटरचे अनशोर्ड स्पॅन हाताळते, तर रीबार ट्रस डेक हे परिभाषित परिस्थितीत 5 मीटरपर्यंत वाढवते.
आग आवश्यकता:बंद डेक आणि रीबार ट्रस डेक ओपन डेकपेक्षा चांगली फायर परफॉर्मन्स देतात. काही बंद डेक कॉन्फिगरेशनने अग्निरोधक चाचणी उत्तीर्ण केली आहे आणि जेव्हा संमिश्र स्लॅब डिझाइन लागू कोडची पूर्तता करते तेव्हा फवारणी केलेल्या फायरप्रूफिंगशिवाय वापरली जाऊ शकते. फायर रेटिंग स्लॅबची जाडी आणि काँक्रीट कव्हरवर अवलंबून असते, केवळ डेकवर नाही.
बांधकाम क्रम:ओपन डेक हलके आणि स्थापित करण्यासाठी जलद आहे, ज्यामुळे ते मोठ्या मजल्यावरील भागांसाठी योग्य बनते. रीबार ट्रस डेक ऑन-साइट मजबुतीकरण कार्य कमी करते परंतु फॅक्टरी प्रीफेब्रिकेशन लीड टाइम आवश्यक आहे.
गंज वातावरण:इनडोअर ऍप्लिकेशन्समध्ये सामान्यत: कमीतकमी 120 ग्रॅम/m² चे झिंक कोटिंग वापरले जाते. किनार्यावरील किंवा रासायनिकदृष्ट्या आक्रमक वातावरणात जास्त जस्त वजन किंवा पर्यायी संरक्षण आवश्यक असू शकते. जस्त थर प्रामुख्याने बांधकामादरम्यान स्टीलचे संरक्षण करते; काँक्रीट ठेवल्यानंतर, काँक्रीट कव्हर दीर्घकालीन गंज संरक्षण प्रदान करते.
पॅनेल तपासणी:स्थापनेपूर्वी, पॅनेलच्या सपाटपणाचे विचलन 3 मिमी पेक्षा कमी असल्याचे आणि कोणतेही लक्षणीय विकृती किंवा कोटिंगचे नुकसान उपस्थित नसल्याचे सत्यापित करा. येणाऱ्या सामग्रीवर झिंक कोटिंगची जाडी आणि वेल्डची गुणवत्ता तपासली पाहिजे.
लेआउट आणि निराकरण:पॅनेल घालण्यापूर्वी स्टीलच्या बीमवर केंद्ररेषा चिन्हांकित करा, 3 मिमीच्या आत विचलन नियंत्रित करा. शेजारील शीटमधील अनुदैर्ध्य ओव्हरलॅप किमान 50 मिमी असावा, जो टॅक वेल्डिंगद्वारे सुरक्षित केला जातो. थ्रू-डेक स्टड वेल्डिंग अंतर सामान्यत: 300 मिमी पेक्षा जास्त नसते, वेल्ड प्रवेश डिझाइनच्या आवश्यकतांनुसार सत्यापित केले जाते.
काँक्रीट ओतणे:120±20 मिमी वर घसरगुंडी कायम ठेवा. कोटिंगचे नुकसान आणि पॅनेलचे विकृतीकरण टाळण्यासाठी व्हायब्रेटर आणि डेक पृष्ठभाग यांच्यातील थेट संपर्क टाळा. ओतण्यापूर्वी तात्पुरते सपोर्ट योग्यरित्या ठेवलेले आहेत याची पडताळणी करा, विशेषतः अनशोर्ड इन्स्टॉलेशनसाठी जेथे स्पॅन आणि शीटची जाडी डिझाइनशी जुळली पाहिजे.
लेआउट रेखाचित्रे:स्थापनेपूर्वी तपशीलवार लेआउट रेखाचित्रे तयार करा, पॅनेलची दिशा, ओव्हरलॅप स्थाने, उघडणे आणि स्टड पोझिशन्स दर्शवा. स्ट्रक्चरल कार्यक्षमतेवर परिणाम करणारे अनियंत्रित कटिंग टाळण्यासाठी अनियमित क्षेत्रांचे आगाऊ नियोजन केले पाहिजे.
1.उंच-उंच आणि अति-उच्च-उंचाईच्या स्टील स्ट्रक्चर्ससाठी फ्लोअर सिस्टम, जेथे बंद डेक आणि रीबार ट्रस डेक सामान्यतः निर्दिष्ट केले जातात.
2.औद्योगिक वनस्पती आणि लॉजिस्टिक गोदामे, जेथे ओपन डेक लाइट-लोड मेझानाइन्स आणि प्लॅटफॉर्मसाठी एक किफायतशीर उपाय देते.
3.सार्वजनिक इमारती जसे की विमानतळ टर्मिनल्स, स्टेडियम्स आणि प्रदर्शन केंद्रे ज्यामध्ये दीर्घ कालावधीच्या मजल्यांची आवश्यकता आहे.
4.विद्युत सुविधा आणि ऊर्जा प्रकल्प ज्यांना आग प्रतिरोधक क्षमता आणि लोड क्षमता वाढवणे आवश्यक आहे.
काही स्टील-फ्रेम केलेल्या इमारतीच्या लिफाफ्यांमध्ये, मजल्यावरील डेक सिस्टमसह समन्वयित केले जातेरॉक वूल सँडविच पॅनेलभिंती आणि छताच्या इन्सुलेशनसाठी, एकात्मिक संरचनात्मक आणि थर्मल एन्क्लोजर तयार करणे. आमची अभियांत्रिकी टीम या उत्पादनांमधील इंटरफेस तपशीलांमध्ये मदत करू शकते.
ओपन डेक प्रामुख्याने कायमस्वरूपी फॉर्मवर्क म्हणून कार्य करते आणि संयुक्त कृतीमध्ये महत्त्वपूर्ण योगदान देत नाही. क्लोज्ड डेक काँक्रीटशी जोडण्यासाठी शिअर रिब्स वापरतो, ज्यामुळे स्टील आणि काँक्रिट लोडखाली एकत्र काम करू शकतात. रेबार ट्रस डेक वेल्डेड स्टील ट्रस वापरते जे पारंपारिक स्लॅब मजबुतीकरणासारखेच कार्य करते, बेस शीट केवळ फॉर्मवर्क म्हणून काम करते.
अनशोर्ड स्पॅन डेक प्रोफाइल, शीटची जाडी, काँक्रीट स्लॅबची जाडी आणि बांधकाम भार यावर अवलंबून असते. बंद डेक सामान्यतः तात्पुरत्या शोरिंगशिवाय 3.0-4.5 मीटरला समर्थन देते आणि रीबार ट्रस डेक 5 मीटरपर्यंत पोहोचू शकतो. प्रोजेक्ट-विशिष्ट विक्षेपण तपासणीसह निर्मात्याच्या स्पॅन टेबलचा वापर केला जावा.
मानक इनडोअर ऍप्लिकेशन्ससाठी, कमीतकमी 120 g/m² चे दुहेरी बाजूचे झिंक कोटिंग वैशिष्ट्यपूर्ण आहे. किनार्यावरील किंवा संक्षारक वातावरणात जास्त कोटिंग वजन आवश्यक असू शकते. जस्त कोटिंग बांधकाम टप्प्यात स्टीलचे संरक्षण करते; प्लेसमेंटनंतर काँक्रिट कव्हरद्वारे दीर्घकालीन गंज संरक्षण प्रदान केले जाते.
नेहमी नाही. जेव्हा स्पॅन आणि शीटची जाडी उत्पादकाच्या मर्यादेत असते तेव्हा बंद डेक आणि रीबार ट्रस डेक शोरिंगशिवाय स्थापित केले जाऊ शकतात. ओपन डेकला अनेकदा किनारी किंवा कमी स्पॅनची आवश्यकता असते. शोरिंग-मुक्त पर्याय निवडण्यापूर्वी विक्षेपण गणना आणि बांधकाम लोड सत्यापन केले पाहिजे.
होय. शीटची जाडी, प्रभावी रुंदी आणि लांबी प्रकल्पाच्या आवश्यकतांनुसार समायोजित केली जाऊ शकते. लेआउट ड्रॉइंग स्टेज दरम्यान सानुकूल प्रोफाइल आणि ओपनिंगची पुष्टी करणे आवश्यक आहे जेणेकरून साइटवरील दुय्यम कटिंग टाळण्यासाठी ज्यामुळे संरचनात्मक कार्यक्षमतेत तडजोड होऊ शकते.
