बंद-प्रोफाइल स्टील डेकिंग

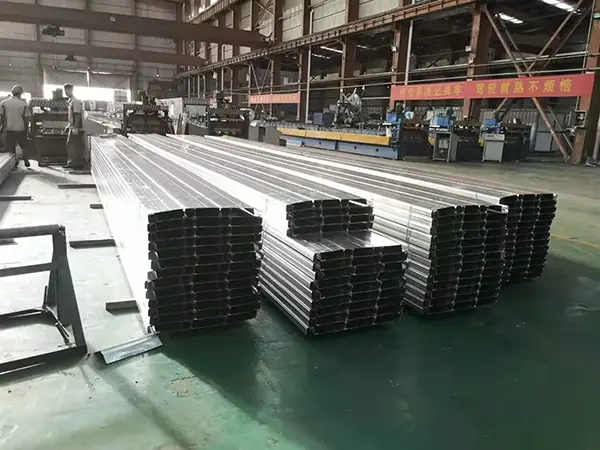

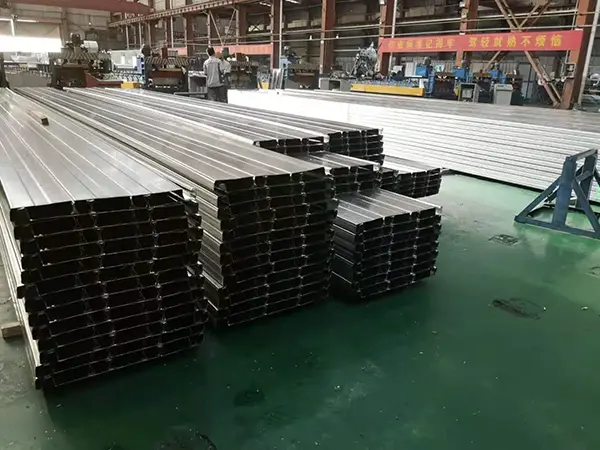

क्लोज्ड-प्रोफाइल स्टील डेकिंग (ज्याला क्लोज-टाइप प्रोफाइल केलेले स्टील शीट असेही म्हटले जाते) हे एक पन्हळी बांधकाम पॅनेल आहे जे खोलीच्या तपमानावर हॉट-डिप गॅल्वनाइज्ड स्टील कॉइलपासून सतत मल्टी-रोलर कोल्ड-रोल फॉर्मिंग लाइन वापरून तयार केले जाते. ओपन-प्रोफाइल डेकिंगपासून त्याचे मुख्य वेगळेपण म्हणजे बरगडी खोबणीचा तळ पूर्णपणे बंद केला जातो, ज्यामुळे बंद वेज-आकाराची किंवा ट्रॅपेझॉइडल पोकळ पोकळी तयार होते.

SENBO बांधकाम साहित्यकंपोझिट फ्लोर सिस्टम रेंजचा भाग म्हणून बंद-प्रोफाइल स्टील डेकिंगचा पुरवठा करते. हे पॅनेल स्टीलच्या फ्रेमच्या इमारतींमध्ये मोठ्या प्रमाणावर वापरले जातात जेथे अग्निरोधक, फ्लॅट सॉफिट आणि कार्यक्षम बांधकाम या प्रमुख आवश्यकता आहेत.

स्ट्रक्चरल वैशिष्ट्ये

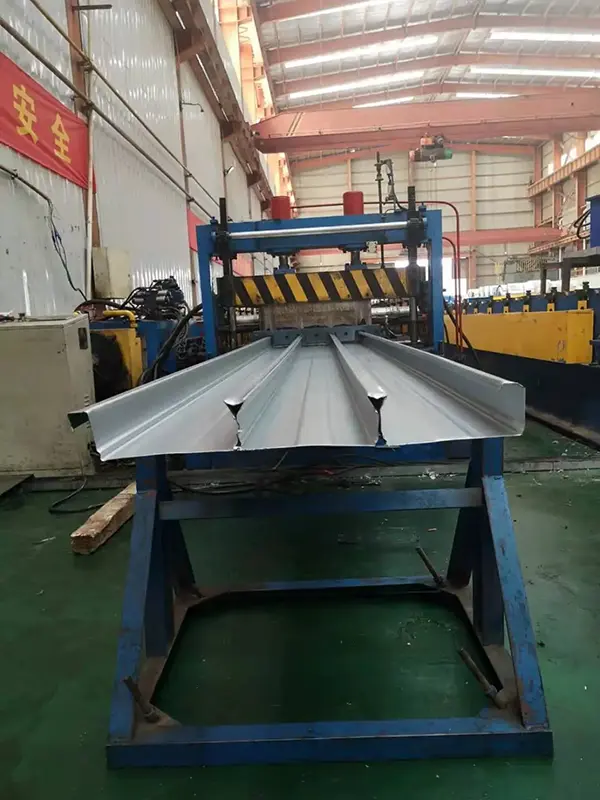

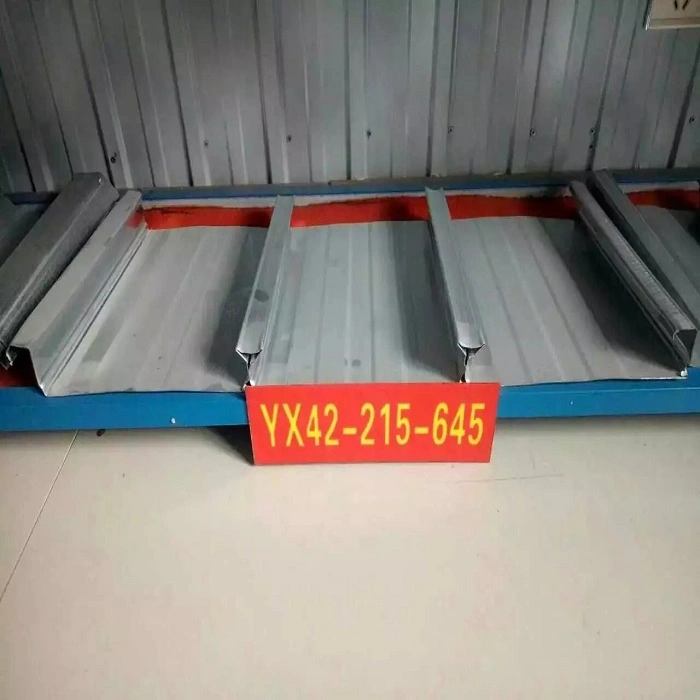

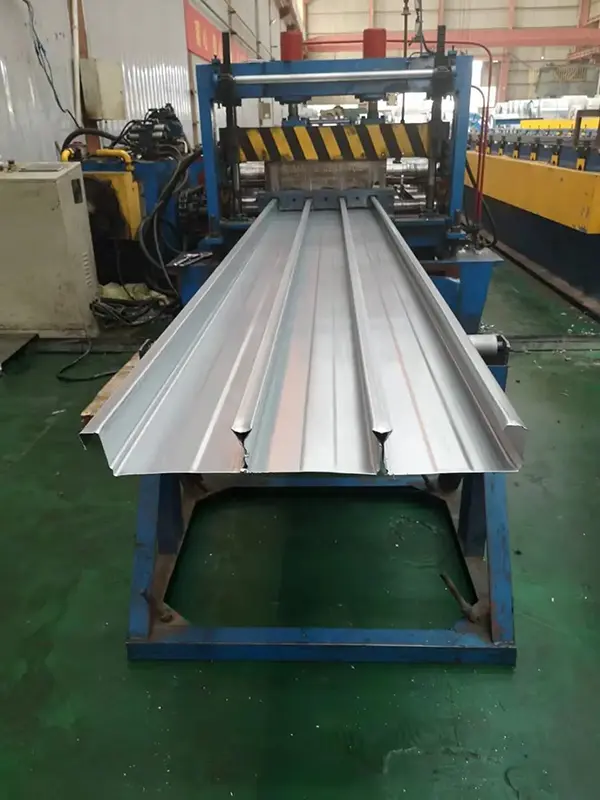

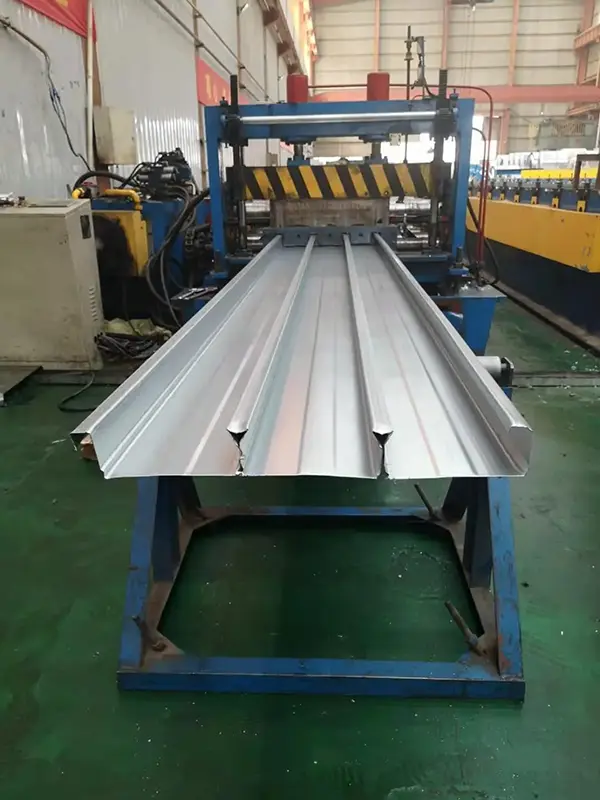

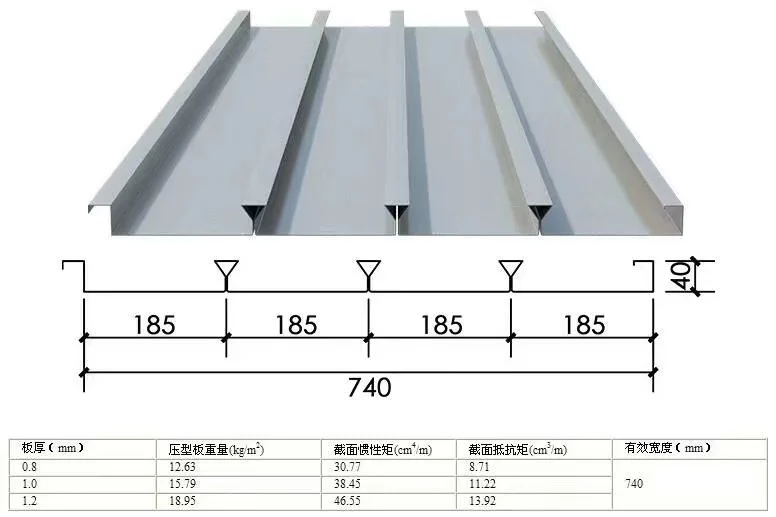

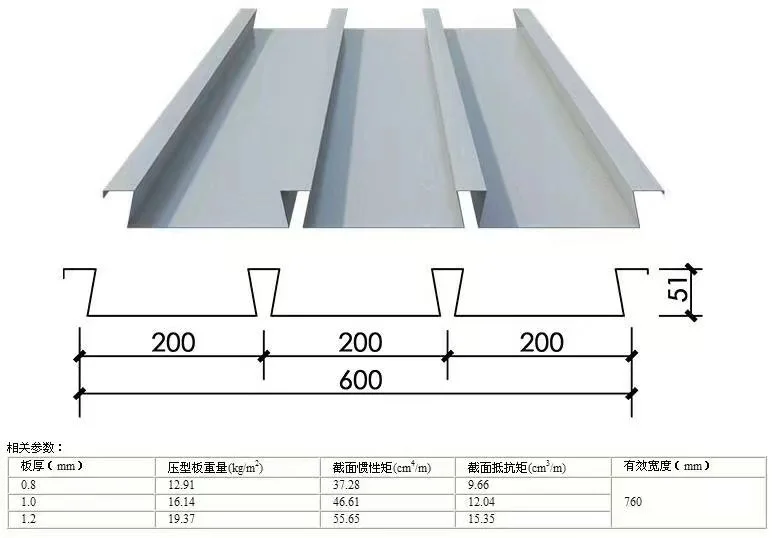

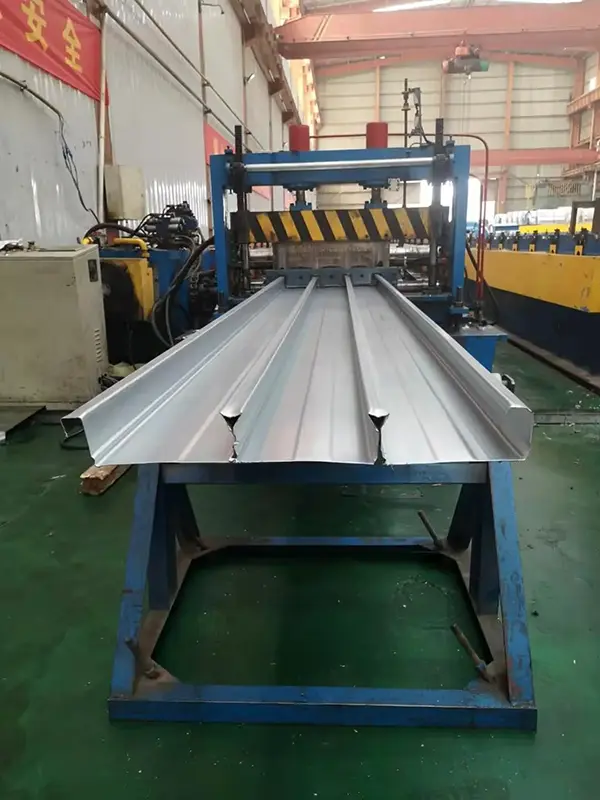

एकात्मिक, मल्टी-पास कोल्ड-रोल फॉर्मिंग प्रक्रियेद्वारे निश्चित रुंदीच्या स्टील शीटमधून डेकिंग तयार केले जाते. यामुळे दोन्ही बाजूंना आंतरलॉकिंग उभ्या कडा आणि बंद तळाशी उलट्या-त्रिकोणी किंवा ट्रॅपेझॉइडल रिब्सची मालिका तयार होते. उदाहरण म्हणून YX65-185-555 मॉडेल घेतल्यास: बरगडीची उंची 65 मिमी आहे, तरंगाची रुंदी 185 मिमी आहे आणि प्रभावी कव्हरेज रुंदी 555 मिमी आहे. YXB48-200-600 मॉडेलसाठी, बरगडीची उंची 48 मिमी आहे, तरंग पिच 200 मिमी आहे आणि प्रभावी रुंदी 600 मिमी आहे. आणखी एका सुधारित मॉडेलमध्ये 68 मिमीची बरगडी उंची, 196 मिमीची वेव्ह पिच आणि 36 मिमी रुंदी आणि 31 मिमी उंचीसह उलटा त्रिकोणी प्रोफाइल आहे.

बेस मटेरियल आणि मॅन्युफॅक्चरिंग प्रक्रिया

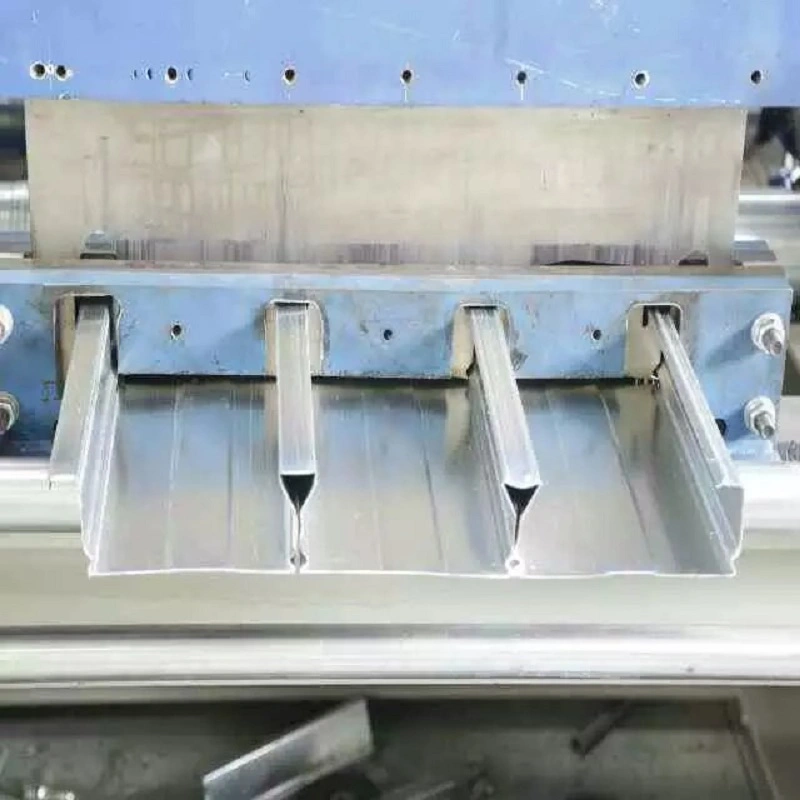

बेस मटेरियलमध्ये अंदाजे 1000-1250 मिमी रुंदीचे हॉट-डिप गॅल्वनाइज्ड स्टील कॉइल्स असतात. सामग्रीमध्ये Q235, Q345 किंवा SGC490 सारख्या ग्रेडचा समावेश होतो, ज्याची जाडी 0.7 मिमी ते 1.5 मिमी पर्यंत असते. दुहेरी बाजूचे गॅल्वनाइजिंग वजन सामान्यत: 80-275 g/m² असते, जरी ते विशेष आवश्यकतांसाठी 600 g/m² पर्यंत सानुकूलित केले जाऊ शकते. बंद-रिब प्रोफाइल विशेष कोल्ड-बेंडिंग आणि रिव्हर्स-डिफॉर्मेशन प्रक्रियेचा वापर करून तयार केले जाते; हे स्टील शीटचे इलॅस्टोप्लास्टिक विरूपण आणि स्प्रिंग-बॅक वैशिष्ट्यांचा वापर करून खालचा भाग आपोआप बंद करते. लोड-बेअरिंग भागात छिद्र पाडण्याची गरज नसल्यामुळे, पॅनेलची गंज प्रतिरोधकता आणि एकूण कडकपणा जतन केला जातो. उत्पादन राष्ट्रीय मानक GB/T 12755-2008 चे पालन करते, "इमारतीसाठी प्रोफाइल केलेले स्टील शीट्स."

वास्तविक कामगिरीची पडताळणी

1. संमिश्र क्रिया आणि लोड-बेअरिंग क्षमता-पॅनल रिब्स पूर्णपणे काँक्रीटमध्ये बंद

ओपन-टाइप डेकिंगपेक्षा क्लोज-टाइप फ्लोअर डेकिंगचा मुख्य फायदा त्याच्या बंद-रिब डिझाइनमध्ये आहे. काँक्रीट ओतल्यानंतर, पॅनेलच्या पट्ट्या पूर्णपणे काँक्रीटमध्ये बंद केल्या जातात, ज्यामुळे कास्ट-इन-प्लेस स्लॅबमध्ये मजबुतीकरण पट्ट्यांप्रमाणेच एक बाँड प्रभाव निर्माण होतो. हे स्टील आणि काँक्रीट सामग्रीच्या संबंधित सामर्थ्यांचा पूर्णपणे वापर करण्यास अनुमती देते, खरी संमिश्र क्रिया साध्य करते. बंद-रिब डेकिंग सेक्शनचे सेंट्रॉइड पॅनेलच्या तळापासून अंदाजे 16 मिमी अंतरावर स्थित आहे. प्लॅस्टिकच्या सिद्धांताचा वापर करून कंपोझिट स्लॅबच्या स्ट्रक्चरल लोड-बेअरिंग क्षमतेचे विश्लेषण करताना, काँक्रिट कॉम्प्रेसिव्ह फोर्सच्या मध्यभागी आणि स्टील टेन्साइल फोर्सच्या मध्यभागी असलेला अंतर्गत लीव्हर आर्म मोठा असतो आणि सामग्रीची ताकद अधिक पूर्णपणे वापरली जाते; परिणामी, क्लोज्ड-रिब कंपोझिट स्लॅब उच्च स्ट्रक्चरल लोड-बेअरिंग क्षमता किंवा सुरक्षिततेचा उच्च घटक देतात.

2. अग्निरोधक - आग-प्रतिरोधक कोटिंग आवश्यक नाही

अग्निरोधक चाचण्यांनी सत्यापित केले आहे की बंद-रिब प्रोफाइल केलेले स्टील-काँक्रीट संमिश्र स्लॅब मानक तापमान-वाढीच्या परिस्थितीत उत्कृष्ट उष्णता शोषण आणि अग्निरोधकता प्रदर्शित करतात, वर्ग I इमारतीच्या मजल्यावरील स्लॅबसाठी फायर रेटिंग आवश्यकता (1.5 तास) पूर्ण करतात. क्लोज-रिब डिझाइन स्टील शीटला पूर्णपणे काँक्रीटमध्ये गुंफून ठेवते, स्टीलच्या थेट उष्णतेच्या संपर्कात येण्यापासून प्रतिबंधित करते, हे स्लॅब सामान्यत: अतिरीक्त आग-प्रतिरोधक स्प्रे कोटिंग्सची गरज न पडता उच्च इमारतीच्या अग्निसुरक्षा मानकांची पूर्तता करतात. हे वैशिष्ट्य भौतिक खर्चात बचत करते आणि बांधकामादरम्यान पर्यावरणाचे प्रदूषण टाळते.

3. फ्लॅट अंडरसाइड आणि सोपे फिनिशिंग - उच्च स्पष्ट उंची वापर

क्लोज्ड-रिब स्लॅबची खालची बाजू घट्ट बसवलेल्या जाळ्यांसह सपाट असते, ज्यामुळे वास्तुशास्त्रीय गरजांवर आधारित लवचिक कमाल मर्यादा पूर्ण करता येते: पृष्ठभागावर स्प्रे-पेंट करून खोबणी-शैलीची कमाल मर्यादा तयार केली जाऊ शकते, स्किम-कोटेड आणि पाण्यावर आधारित कोटिंग्जने पेंट केले जाऊ शकते. स्लॅबची अनन्य स्लॉट-आधारित निलंबन प्रणाली निलंबित छताची स्थापना सुलभ करते. याव्यतिरिक्त, संमिश्र स्लॅब डिझाइन स्लॅबची जाडी कमी करण्यास परवानगी देते, ज्यामुळे इमारतीची स्पष्ट कमाल मर्यादा वाढते.

4. कार्यक्षम बांधकाम – मजबुतीकरण स्टीलवर बचत

बांधकामादरम्यान, प्रत्येक बरगडीच्या कुंडात एकच तळाशी तन्य मजबुतीकरण बार ठेवल्याने स्ट्रक्चरल लोड-बेअरिंग आवश्यकता पूर्ण होतात, परिणामी पारंपारिक पद्धतींच्या तुलनेत स्टीलचा कमी वापर होतो. जेव्हा वरच्या-स्तरीय भार मध्यम असतात, तेव्हा बंद-रिब स्लॅब संपूर्णपणे मजबुतीकरणाच्या खालच्या स्तराची जागा घेऊ शकते; हे बांधकाम गती वाढवताना साइटवरील स्टील फॅब्रिकेशन आणि श्रम तीव्रता कमी करते. क्लोज्ड-रिब वेब डिझाइनमुळे, एंड-क्लोजर प्लेट्सची आवश्यकता न घेता काँक्रिट ओतले जाऊ शकते. स्थापनेमध्ये क्रमांकित डिझाइन लेआउटनुसार पॅनेल घालणे आणि त्यांना स्टीलच्या बीमवर वेल्डिंग करणे समाविष्ट आहे, त्यानंतर पुढील बांधकाम टप्पे त्वरित पुढे जाऊ शकतात.

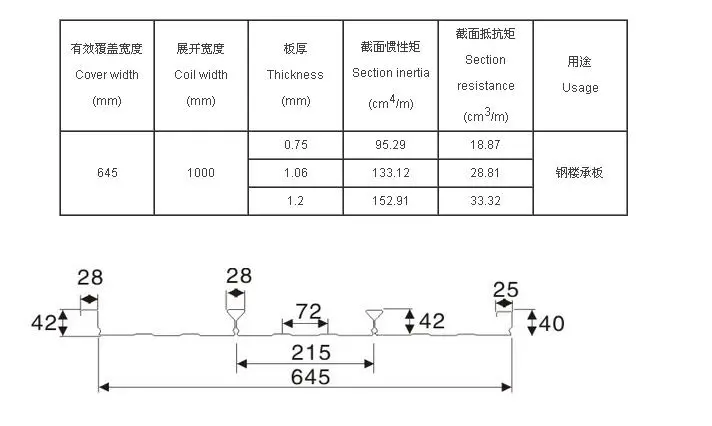

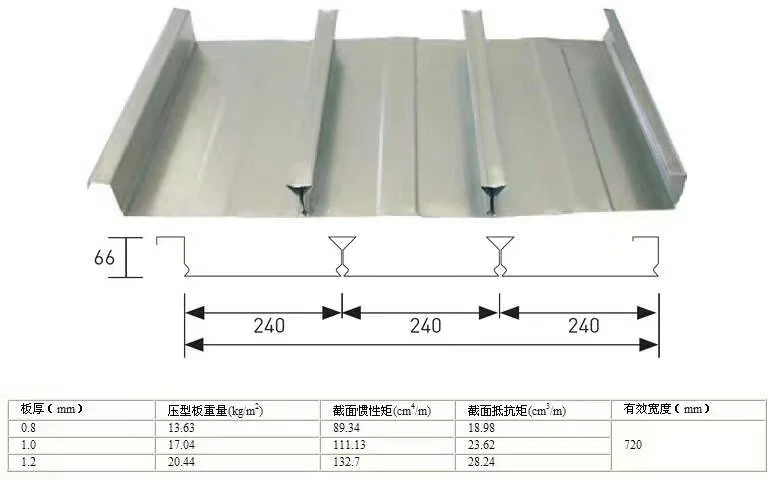

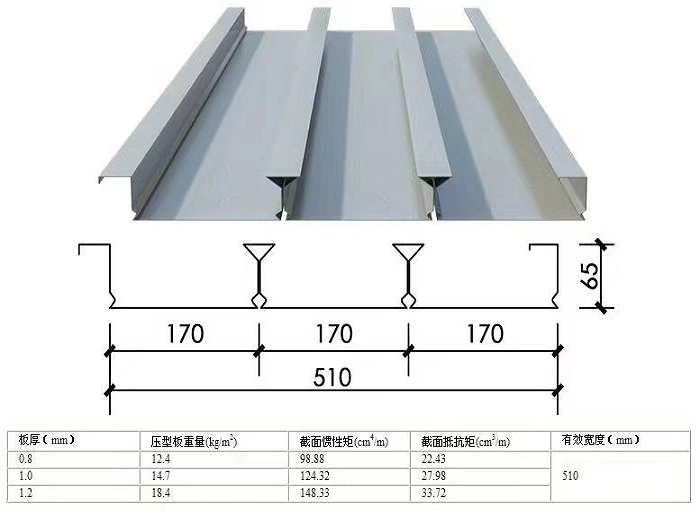

मुख्य तपशील विहंगावलोकन

मुख्य फायदे

खरी संमिश्र कृती:क्लोज्ड-रिब डिझाईन कंक्रीटमध्ये बरगड्या पूर्णपणे गुंफते-कास्ट-इन-प्लेस स्लॅबमध्ये रीबारसारखे कार्य करते-पोलाद-काँक्रीट समन्वय सक्षम करते आणि परिणामी उच्च भार सहन करण्याची क्षमता आणि सुरक्षितता घटक होते.

उत्कृष्ट अग्निरोधक:फवारलेल्या फायरप्रूफिंग कोटिंग्सची गरज न पडता वर्ग I बिल्डिंग फ्लोअर स्लॅबची आग प्रतिरोधक आवश्यकता (1.5 तास) पूर्ण करते, खर्च बचत आणि पर्यावरणीय फायदे देतात.

फ्लॅट अंडरसाइड आणि लवचिक फिनिशिंग:सपाट, सौंदर्यदृष्ट्या सुखकारक खालच्या बाजूने थेट फवारणी, स्किम कोटिंग किंवा निलंबित छताची स्थापना, विविध वास्तुशास्त्रीय सौंदर्यविषयक गरजा पूर्ण करण्यास अनुमती देते; हे स्लॅबची जाडी देखील कमी करते, ज्यामुळे स्पष्ट कमाल मर्यादा वाढते.

रीबार बचत आणि कार्यक्षम बांधकाम:तळाशी-थर रीबार बदलण्यासाठी, ऑन-साइट रीबार फॅब्रिकेशन कमी करण्यासाठी आणि बांधकाम प्रगतीला गती देण्यासाठी रीब स्पेसिंगच्या आधारावर टेन्साइल मजबुतीकरण कॉन्फिगर केले जाऊ शकते.

गंज प्रतिकार आणि स्ट्रक्चरल अखंडता:क्लोज-फॉर्मिंग प्रक्रियेमुळे लोड-बेअरिंग भागात छिद्र पाडण्याची गरज नाहीशी होते, गॅल्वनाइज्ड लेयरची अखंडता टिकवून ठेवते आणि ओपन-रिब डेकच्या तुलनेत उत्कृष्ट गंज प्रतिरोध प्रदान करते.

अर्ज

हाय-राईज आणि सुपर-हाय-राईज स्टील स्ट्रक्चर्ससाठी कंपोझिट फ्लोर सिस्टम.

स्टेडियम, विमानतळ टर्मिनल, रेल्वे स्टेशन, कॉन्सर्ट हॉल आणि भव्य थिएटर यासारख्या मोठ्या-स्पॅन सार्वजनिक इमारती.

पॉवर प्लांट्स, पॉवर इक्विपमेंट मॅन्युफॅक्चरिंग साइट्स, मोठ्या सुपरमार्केट आणि लॉजिस्टिक सेंटर्ससह औद्योगिक आणि व्यावसायिक सुविधा.

अग्निरोधक मानांकन आणि स्लॅबच्या खालच्या बाजूच्या सौंदर्याचा फिनिशशी संबंधित कठोर आवश्यकता असलेले स्टील संरचना प्रकल्प.

क्लोज्ड-प्रोफाइल फ्लोअर डेकिंग का निवडावे?

तुम्ही उंच इमारतीसाठी फ्लोअरिंग सोल्यूशन निवडत आहात किंवा मोठ्या-स्पॅन स्टील स्ट्रक्चर प्रकल्पासाठी? क्लोज्ड-प्रोफाइल फ्लोअर डेकिंगमध्ये एक बंद-रिब डिझाइन आहे जे स्टील आणि काँक्रिटमध्ये खरी संयुक्त क्रिया प्राप्त करते. अग्निरोधक चाचण्यांनी हे सत्यापित केले आहे की ते अग्निरोधक कोटिंग्जशिवाय 1.5-तास फायर रेटिंग प्राप्त करू शकते. याव्यतिरिक्त, फ्लॅट अंडरसाइड फिनिशिंग सुलभ करते, स्लॅबची जाडी कमी होते आणि मजबुतीकरण स्टीलचा वापर कमी केला जातो. मुख्य प्रवाहातील प्रोफाइल—जसे की YX65-185-555 आणि YXB48-200-600—असंख्य उंच इमारती, स्टेडियम आणि विमानतळांमध्ये प्रभावी सिद्ध झाले आहेत, उच्च भार सहन करण्याची क्षमता, विश्वासार्ह अग्निरोधक आणि कार्यक्षम बांधकाम देतात. ते तुमच्या स्टील स्ट्रक्चर प्रोजेक्टसाठी वेळ-चाचणी केलेले फ्लोअरिंग सोल्यूशन देतात.

वारंवार विचारले जाणारे प्रश्न

1. बंद-प्रोफाइल डेकिंग यांत्रिक नक्षीशिवाय संमिश्र क्रिया कशी साध्य करते?

बंद कड्या स्वतः यांत्रिक की म्हणून काम करतात. एकदा काँक्रीटने बंद पोकळी भरली आणि घट्ट झाल्यावर, स्टील आणि काँक्रिट इंटरलॉक नैसर्गिकरित्या, विकृत मजबुतीकरण बार काँक्रिटशी कसे जोडले जातात त्याप्रमाणे. हे भौमितिक इंटरलॉकिंग बहुतेक डिझाईन्समध्ये संयुक्त कृतीसाठी पुरेसे आहे.

2. कोणत्याही अतिरिक्त फिनिशिंगशिवाय खालची बाजू उघडी ठेवता येते का?

होय. पेंटिंग केल्यानंतर सपाट खालची बाजू अनेकदा उघडी ठेवली जाते. स्प्रे पेंटिंग एक टेक्सचर ग्रूव्हड सीलिंग इफेक्ट तयार करते, तर स्किम कोटिंग एक गुळगुळीत पृष्ठभाग तयार करते. निवड आर्किटेक्चरल हेतू आणि समाप्तीच्या इच्छित स्तरावर अवलंबून असते.

3. बंद-प्रोफाइल डेकिंगसाठी कमाल अनशोर्ड स्पॅन किती आहे?

अनशोर्ड स्पॅन क्षमता प्रोफाइल, जाडी, स्टील ग्रेड आणि काँक्रीट स्लॅबच्या जाडीवर अवलंबून असते. ओपन-प्रोफाइल डेकिंगच्या विपरीत, बंद-प्रोफाइल डेकिंगमध्ये त्याच्या संलग्न भूमितीमुळे अनेकदा भिन्न स्पॅन वैशिष्ट्ये असतात. नेहमी निर्मात्याच्या स्पॅन टेबल्सचा संदर्भ घ्या आणि स्ट्रक्चरल इंजिनीअरकडून पुष्टी करा.

4. अतिरिक्त तळाशी मजबुतीकरण नेहमी आवश्यक आहे का?

नेहमी नाही. मध्यम भारांसाठी, क्लोज्ड-रिब डेकिंग स्वतःच पुरेशी तन्य क्षमता प्रदान करू शकते, ज्यामुळे तळाशी मजबुतीकरण बारची आवश्यकता नाहीशी होते. जास्त भार किंवा जास्त काळासाठी, प्रत्येक बरगडी कुंडमध्ये एक लहान बार निर्दिष्ट केला जाऊ शकतो. स्ट्रक्चरल डिझाइन अचूक आवश्यकता निर्धारित करते.

5. गॅल्वनाइज्ड कोटिंगचा संमिश्र बाँडवर कसा परिणाम होतो?

गॅल्वनाइज्ड कोटिंग स्टील आणि काँक्रिटमधील बंध लक्षणीयरीत्या खराब करत नाही. प्राथमिक बाँड यंत्रणा म्हणजे बंद फास्यांमधून यांत्रिक इंटरलॉक. काँक्रिटचे आवरण अल्कधर्मी वातावरण प्रदान करते म्हणून कोटिंग सेवा जीवनादरम्यान स्टीलचे गंजण्यापासून संरक्षण करते.
