प्रोफाइल केलेले स्टील शीट हे कोल्ड-फॉर्म केलेले पॅनेल आहेत जे रोल-फॉर्मिंग लेपित किंवा प्लेटेड स्टील स्ट्रिपद्वारे वेव्ह-आकाराच्या क्रॉस-सेक्शनमध्ये तयार केले जातात.SENBO बांधकाम साहित्यमितीय अचूकता, कोटिंग कार्यप्रदर्शन आणि दीर्घकालीन सेवा जीवन यावर लक्ष केंद्रित करून, स्टील संरचना इमारतींमध्ये छप्पर, भिंत आणि मजल्यावरील अनुप्रयोगांसाठी या शीट्सचा पुरवठा करते.
बेस सब्सट्रेट अनुप्रयोग वातावरण आणि आवश्यक टिकाऊपणानुसार निवडले जाते. सामान्य पर्यायांमध्ये हॉट-डिप गॅल्वनाइज्ड स्टील, ॲल्युमिनियम-जस्त मिश्र धातु कोटेड स्टील, रंग-कोटेड स्टील, स्टेनलेस स्टील आणि ॲल्युमिनियम मिश्र धातु यांचा समावेश होतो. बहुतेक आर्किटेक्चरल ऍप्लिकेशन्ससाठी, गॅल्वनाइज्ड किंवा ॲल्युमिनियम-जस्त लेपित स्टील किंमत आणि गंज प्रतिकार यांचे सर्वोत्तम संतुलन प्रदान करते. शीटची जाडी सामान्यत: 0.25 मिमी ते 2.3 मिमी पर्यंत असते, इमारत बांधकामात 0.4 मिमी ते 1.6 मिमी सर्वात सामान्य असते.
कोटिंग सिस्टम शीट वातावरणातील गंजांना किती चांगले प्रतिकार करते आणि कालांतराने त्याचे स्वरूप राखते हे निर्धारित करते. कोटिंगचे अनेक प्रकार उपलब्ध आहेत:
हॉट-डिप गॅल्वनाइज्ड कोटिंग:झिंक कोटिंगचे वजन Z100 ते Z450 पर्यंत असते. जड कोटिंग्स संक्षारक वातावरणात दीर्घ सेवा आयुष्य देतात. Z275 सामान्य बिल्डिंग ऍप्लिकेशन्ससाठी एक सामान्य तपशील आहे.
ॲल्युमिनियम-जस्त मिश्र धातु कोटिंग:AZ150 हे छप्पर घालण्यासाठी मानक तपशील आहे. कोटिंगमध्ये अंदाजे 55% ॲल्युमिनियम, 43.5% झिंक आणि 1.5% सिलिकॉन असते, जे तुलनात्मक झिंक कोटिंगपेक्षा तीन ते पाच पट गंज प्रतिकार देते. हे किनार्यावरील आणि औद्योगिक वातावरणासाठी योग्य बनवते.

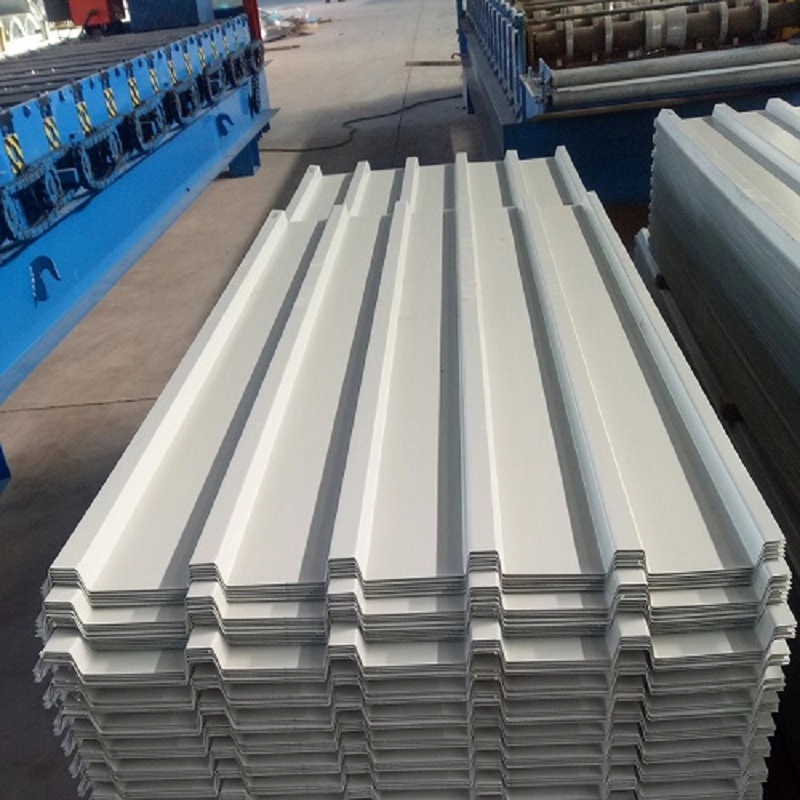

रंग कोटिंग्स:पॉलिस्टर (PE), हाय-ड्युरेबिलिटी पॉलिस्टर (HDP), आणि पॉलिव्हिनाइलिडीन फ्लोराइड (PVDF) कोटिंग्ज सौंदर्यात्मक आणि अतिरिक्त संरक्षणात्मक हेतूंसाठी धातूच्या कोटिंगवर लावल्या जातात. PVDF तिघांमध्ये सर्वोत्तम UV प्रतिरोध आणि रंग धारणा देते.
प्रोफाइल केलेल्या स्टील शीट्स वेव्हच्या उंचीनुसार गटबद्ध केल्या जातात, ज्याचा थेट लवचिक कडकपणा आणि स्पॅनिंग क्षमतेवर परिणाम होतो:
लो-वेव्ह शीट (वेव्हची उंची 30 मिमीपेक्षा कमी):या पॅनल्समध्ये लवचिक कडकपणा कमी असतो आणि ते प्रामुख्याने वॉल क्लेडिंग म्हणून वापरले जातात. उभ्या अनुप्रयोगांसाठी ते हलके आणि किफायतशीर आहेत जेथे स्पॅनिंग आवश्यकता मध्यम आहेत.
मध्यम-तरंग पत्रके (लहरींची उंची 30-70 मिमी):हे ताठरता आणि भौतिक कार्यक्षमतेचा समतोल देतात, ज्यामुळे ते छत आणि भिंत दोन्हीसाठी योग्य बनतात. अनेक औद्योगिक इमारतींच्या छतावर मध्यम-लहर प्रोफाइल वापरतात.
हाय-वेव्ह शीट्स (लहरींची उंची 70 मिमी आणि त्याहून अधिक):हे सर्वात मोठे लवचिक कडकपणा प्रदान करतात आणि जास्त लांबीच्या किंवा जास्त लोड आवश्यकता असलेल्या छतावरील प्रणालींसाठी निर्दिष्ट केले जातात. ते सामान्यतः मोठ्या-स्पॅन सार्वजनिक इमारतींमध्ये वापरले जातात.
पॅनेल पदनाम प्रणाली YX[वेव्ह उंची]-[वेव्ह स्पेसिंग]-[प्रभावी कव्हरेज रुंदी] फॉरमॅट वापरते. उदाहरणार्थ, YX15-380-760 15 मिमीची लहरी उंची, 380 मिमी वेव्ह अंतर आणि 760 मिमीची प्रभावी कव्हरेज रुंदी दर्शवते. शीटची जाडी स्वतंत्रपणे निर्दिष्ट केली आहे.
| पॅरामीटर | श्रेणी / पर्याय | नोट्स |
|---|---|---|
| बेस सब्सट्रेट | हॉट-डिप गॅल्वनाइज्ड स्टील, Al-Zn मिश्र धातु कोटेड स्टील, रंग-लेपित स्टील, स्टेनलेस स्टील, ॲल्युमिनियम मिश्र धातु | पर्यावरण आणि अनुप्रयोगानुसार निवडले |
| शीटची जाडी | 0.25-2.3 मिमी | इमारतीसाठी 0.4-1.6 मिमी सामान्य |
| लाटांची उंची | 10-200 मिमी | निम्न, मध्यम आणि उच्च-लहर प्रकार |
| बेस शीटची रुंदी | 600-1270 मिमी | प्रोफाइलवर अवलंबून आहे |
| झिंक कोटिंग | Z100, Z150, Z275, Z450 | हॉट-डिप गॅल्वनाइज्ड |
| अल-Zn कोटिंग | AZ100, AZ150, AZ200 | ॲल्युमिनियम-जस्त मिश्र धातु लेपित |
| उत्पन्न शक्ती | 235-550 MPa | सब्सट्रेट ग्रेडवर अवलंबून असते |
| लागू मानक | GB/T 12755-2008 | इमारतीसाठी प्रोफाइल केलेले स्टील शीट |
अनुप्रयोगानुसार सामान्य पॅनेल मॉडेल:
छतावरील पटल:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
भिंत पटल:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
मजल्यावरील सजावट प्रोफाइल:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (बंद प्रकार)
प्रोफाइल केलेल्या स्टील शीटची संरचनात्मक कामगिरी त्याच्या लहरीची उंची, शीटची जाडी आणि सब्सट्रेट ग्रेडवर अवलंबून असते. उच्च वेव्ह प्रोफाइल जडत्वाचा अधिक क्षण प्रदान करतात आणि समर्थनांदरम्यान पुढे जाऊ शकतात. छतावरील अनुप्रयोगांसाठी, किमान शिफारस केलेली शीट जाडी 0.6 मिमी आहे. वॉल पॅनेलची जाडी किमान 0.5 मिमी असावी आणि कंपोझिट स्लॅबमध्ये वापरल्या जाणाऱ्या मजल्यावरील डेकिंग प्रोफाइलची किमान जाडी 0.8 मिमी असावी.
जेव्हा शीटची जाडी 1.2 मिमी पेक्षा जास्त असते, तेव्हा तयार करणे अधिक कठीण होते आणि थ्रू-डेक स्टड वेल्डिंग शीट आणि सपोर्टिंग बीम दोन्हीमध्ये विश्वसनीयरित्या प्रवेश करू शकत नाही. या कारणास्तव, प्रोफाइल केलेल्या पॅनल्ससाठी व्यावहारिक शीटची जाडी सहसा 1.5 मिमी किंवा त्यापेक्षा कमी मर्यादित असते.
प्रोफाइल केलेल्या शीट्स डायाफ्राम क्रियेद्वारे स्टीलच्या इमारतीच्या संपूर्ण पार्श्व स्थिरतेमध्ये योगदान देऊ शकतात. यासाठी शीटच्या सर्व कडांवर आणि मध्यवर्ती समर्थनांवर योग्य फास्टनिंग आवश्यक आहे. प्रोजेक्ट रेखांकनांवर फास्टनिंग पॅटर्न निर्दिष्ट केला पाहिजे.
छतावरील अनुप्रयोगांसाठी:आवश्यक स्पॅन आणि डिझाइन लोडसाठी पुरेशी वेव्ह उंची आणि शीट जाडी असलेले प्रोफाइल निवडा. किनारी आणि औद्योगिक वातावरणासाठी ॲल्युमिनियम-जस्त लेपित सब्सट्रेट (AZ150) ची शिफारस केली जाते. सर्व शेवटचे लॅप्स आणि साइड लॅप्स छताच्या उतार आणि स्थानिक पावसाच्या तीव्रतेनुसार सीलबंद केले पाहिजेत.
भिंत अनुप्रयोगांसाठी:लो-वेव्ह प्रोफाइल सहसा पुरेसे असतात. संपूर्ण इमारतीच्या सौंदर्याशी जुळण्यासाठी पॅनेलचा रंग आणि फिनिश निवडले पाहिजे. उच्च वारा असलेल्या भागातील इमारतींसाठी, पॅनेलच्या निर्मात्यासह फास्टनिंग नमुना सत्यापित करा.
मजल्यावरील सजावटीसाठी:संमिश्र स्लॅब बांधकामासाठी विशेषतः डिझाइन केलेले प्रोफाइल वापरा. शीटची किमान जाडी 0.8 मिमी आहे. प्रोफाइल निर्दिष्ट शिअर स्टड व्यास आणि वेल्डिंग प्रक्रियेशी सुसंगत असल्याची पुष्टी करा.
स्थापनेदरम्यान:कोटिंगचे नुकसान आणि विकृती टाळण्यासाठी पत्रके काळजीपूर्वक हाताळा. भार समान रीतीने वितरीत करणारी उचल उपकरणे वापरा. गंज सुरू होण्यापासून रोखण्यासाठी कापलेल्या कडा संरक्षित केल्या पाहिजेत. कटिंग आणि ड्रिलिंगनंतर पॅनेलच्या पृष्ठभागावरून धातूचे शेव्हिंग काढा.
प्रोफाइल केलेले स्टील शीट वारंवार एकत्र स्थापित केले जातातरॉक वूल सँडविच पॅनेललिफाफा प्रणाली तयार करताना. सिंगल-स्किन प्रोफाईल शीट्स सँडविच असेंब्लीच्या आतील लाइनर म्हणून काम करू शकतात, तर इन्सुलेटेड पॅनेल थर्मल बॅरियर प्रदान करते. मजल्यावरील प्रणालींमध्ये,मजला डेकिंगसंमिश्र स्लॅब तयार करण्यासाठी प्रोफाइल मजबुतीकरण आणि काँक्रीटसह कार्य करतात. आधार देणाराबिल्डिंग मटेरियल ऍक्सेसरी सिस्टम, पर्लिन, फास्टनर्स, फ्लॅशिंग आणि सीलंटसह, पॅनेल प्रोफाइल आणि प्रकल्प परिस्थितीशी जुळण्यासाठी निवडणे आवश्यक आहे. आमचा अभियांत्रिकी कार्यसंघ या एकत्रित प्रणालींसाठी समन्वित मांडणी रेखाचित्रे प्रदान करू शकतो.
1.औद्योगिक वनस्पती छप्पर आणि भिंती जेथे हलके, किफायतशीर लिफाफा आवश्यक आहे.
2.गोदाम आणि लॉजिस्टिक सुविधा क्लेडिंग, भिंती आणि छतासाठी मध्यम-लहर प्रोफाइल वापरून.
3.सार्वजनिक इमारती जसे की विमानतळ टर्मिनल, रेल्वे स्थानके आणि क्रीडा स्थळे, जेथे लांब-स्पॅन छप्पर प्रोफाइल निर्दिष्ट केले आहेत.
4.स्टील स्ट्रक्चर इमारती जेथे प्रोफाइल केलेले शीट फ्रेमच्या संपूर्ण पार्श्व स्थिरतेमध्ये योगदान देते.
5.स्टील-फ्रेम केलेल्या इमारतींमधील मजल्यावरील प्रणाली, संमिश्र स्लॅबसाठी कायमस्वरूपी फॉर्मवर्क म्हणून प्रोफाइल केलेले डेकिंग वापरणे.
भिंत पटलांसाठी, किमान जाडी 0.5 मिमी आहे. छतावरील पटल किमान 0.6 मिमी जाड असावेत. कंपोझिट स्लॅबमध्ये वापरल्या जाणाऱ्या फ्लोर डेकिंग प्रोफाइलसाठी किमान 0.8 मिमी जाडीची आवश्यकता असते. ही मूल्ये मानक स्टील सब्सट्रेट्सवर लागू होतात आणि उच्च-लोड किंवा दीर्घ-स्पॅन ऍप्लिकेशनसाठी वाढवणे आवश्यक असू शकते.
ॲल्युमिनियम-जस्त मिश्र धातु कोटिंग (AZ150) तुलनात्मक झिंक कोटिंगपेक्षा तीन ते पाच पट गंज प्रतिरोध प्रदान करते. ॲल्युमिनियम घटक एक स्थिर अडथळा स्तर बनवतो, तर जस्त घटक कट कडांवर बळी संरक्षण प्रदान करतो. किनार्यावरील किंवा औद्योगिक वातावरणासाठी, सामान्यतः AZ-लेपित स्टीलची शिफारस केली जाते. मानक आतील अनुप्रयोगांसाठी, गॅल्वनाइज्ड स्टील पुरेसे आहे.
1.2 मिमी वरील शीटची जाडी जटिल प्रोफाइलमध्ये तयार करणे कठीण होते. याव्यतिरिक्त, कंपोझिट फ्लोअर सिस्टममध्ये थ्रू-डेक स्टड वेल्डिंग 1.2 मिमी पेक्षा जाडीच्या शीटमध्ये विश्वसनीयरित्या प्रवेश करू शकत नाही. बहुतेक प्रोफाइल केलेल्या शीट अनुप्रयोगांसाठी, व्यावहारिक वरची मर्यादा 1.5 मिमी आहे.
होय. सर्व कडांवर आणि मध्यवर्ती सपोर्टवर योग्यरित्या बांधल्यास, प्रोफाइल केलेल्या शीट्स विमानातील कातरणे बल हस्तांतरित करू शकतात आणि स्थिरता निर्माण करण्यास हातभार लावू शकतात. फास्टनिंग पॅटर्न या उद्देशासाठी डिझाइन केलेले असणे आवश्यक आहे, पुरेशा फास्टनर अंतर आणि किनार्यावरील अंतर. स्ट्रक्चरल इंजिनिअरसह डायाफ्राम क्षमतेची पुष्टी करा.
सर्व फील्ड कट स्टील सब्सट्रेट उघड करतात आणि टच-अप कोटिंग किंवा झिंक-समृद्ध पेंटसह संरक्षित केले पाहिजे. मेटल शेव्हिंग्ज आणि ड्रिलिंग स्वॅर्फ ताबडतोब काढा, कारण ते पॅनेलच्या पृष्ठभागावर गंज आणि डाग करू शकतात. ॲल्युमिनियम-जस्त लेपित स्टीलसाठी, उघडलेल्या कट कडांना आजूबाजूच्या कोटिंगच्या बलिदान संरक्षणाचा फायदा होतो, परंतु तरीही स्पर्श-अप उपचारांची शिफारस केली जाते.
