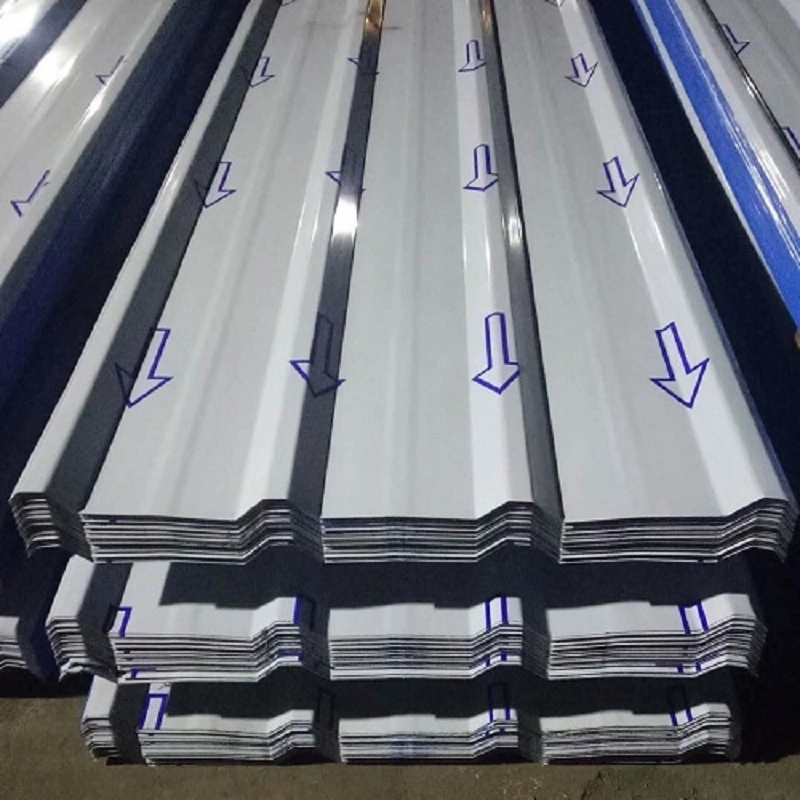

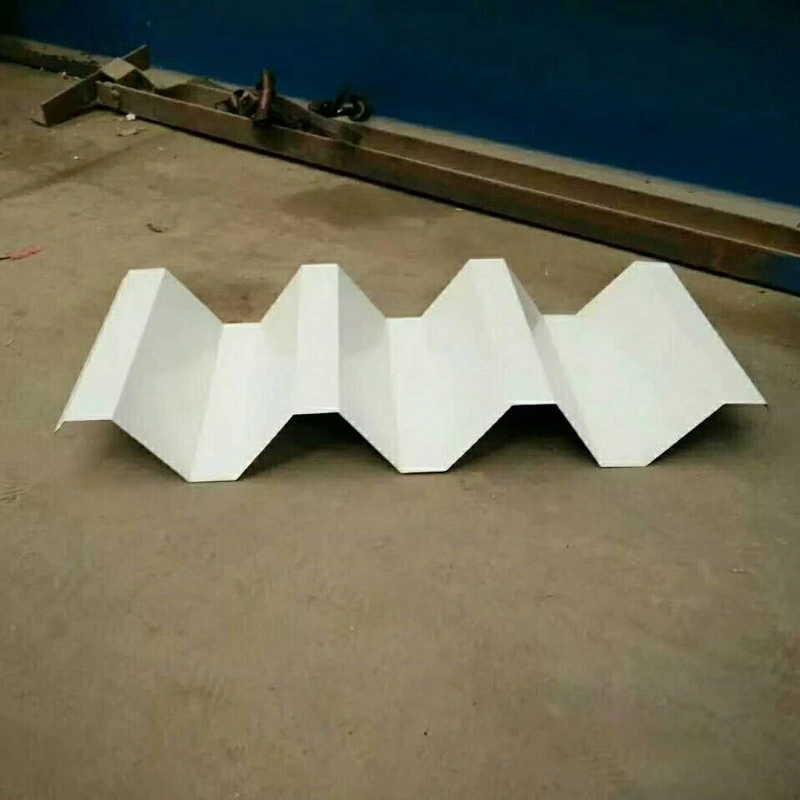

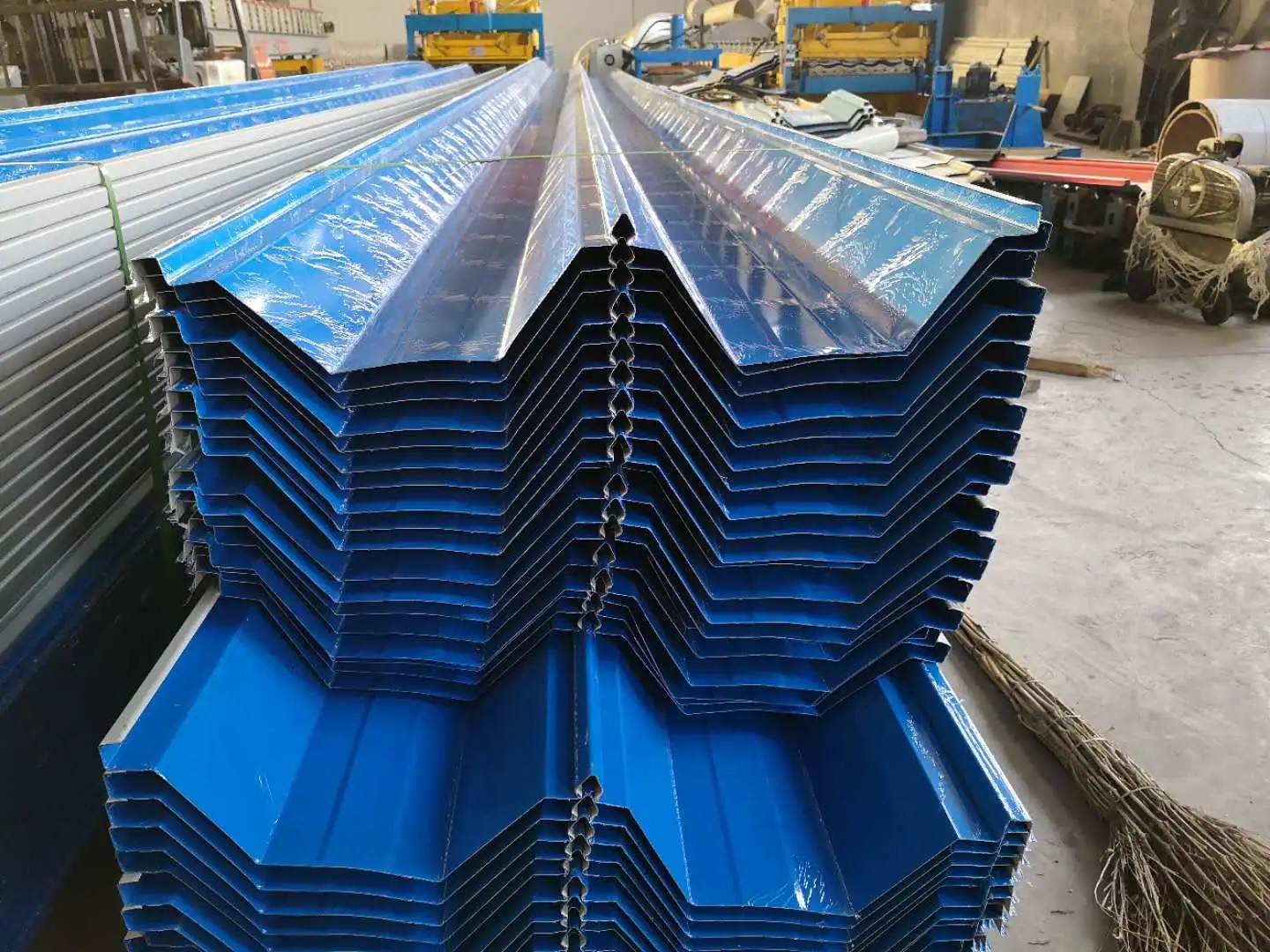

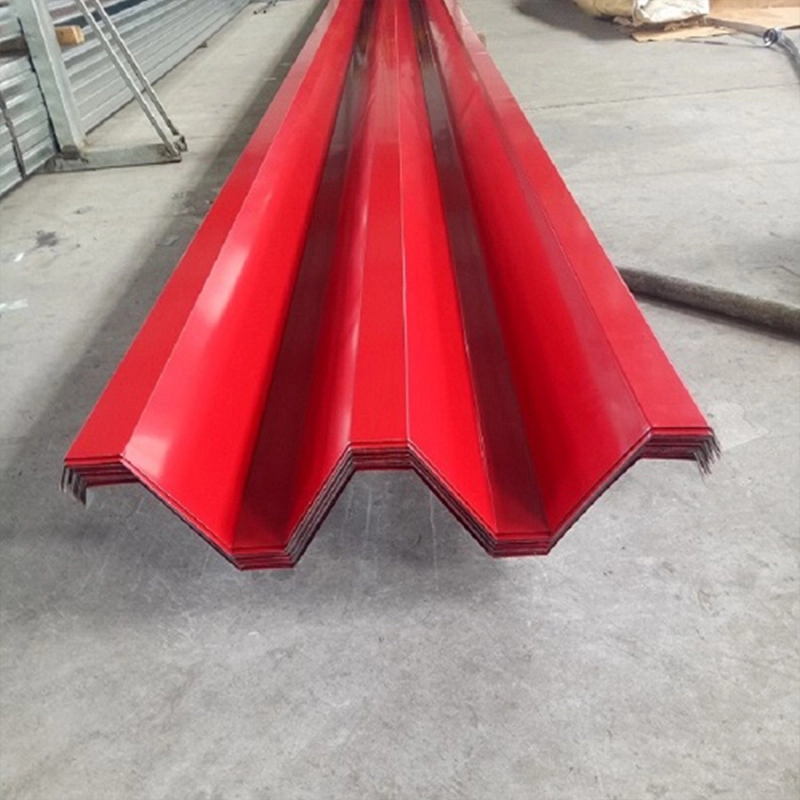

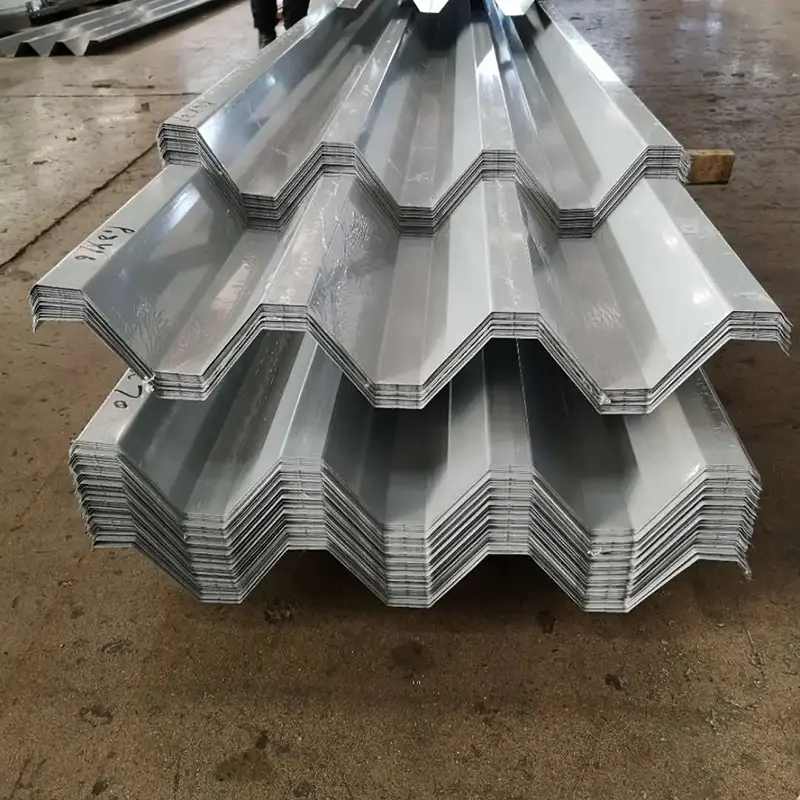

मेटल रूफिंग पॅनेल्स हे प्रोफाईल केलेले स्टील शीट आहेत जे कोल्ड-रोलद्वारे मेटल कॉइल बनवतात आणि सतत उत्पादन लाइनवर नालीदार क्रॉस-सेक्शन बनवतात. ते छप्पर घालणे, वॉल क्लेडिंग आणि मजल्यावरील सजावटीसाठी वापरले जातात. बरगडी किंवा पन्हळी प्रोफाइल बरगडीच्या दिशेने पातळ शीटची वाकलेली कडकपणा वाढवते, ज्यामुळे 0.5 मिमी ते 1.5 मिमी जाडी असलेल्या पॅनेलला छतावरील भार वाहता येतो. SENBO मेटल रूफ प्रोफाइलसाठी समर्पित रोल-फॉर्मिंग लाइन्स चालवते आणि पवन उत्थान सत्यापनासाठी इन-हाउस चाचणी क्षमता राखते. उत्पादन तपासणीमध्ये बेस मेटलची जाडी, उत्पन्नाची ताकद, प्रोफाइल भूमिती आणि पृष्ठभागाच्या कोटिंगची गुणवत्ता समाविष्ट असते.
मेटल रूफिंग सिस्टम बहुधा बहु-स्तर संमिश्र डिझाइन वापरतात. गुआंगझौ बाययुन विमानतळ टर्मिनल 3 प्रकल्पामध्ये, खालपासून वरपर्यंत छताच्या बांधणीमध्ये गॅल्वनाइज्ड प्राइमरी पर्लिन, छिद्रित अल-झेन कोटेड प्रोफाइल केलेले स्टील बेस शीट, वाष्प अवरोध, ध्वनी शोषून घेणारा रॉक वूल, गॅल्वनाइज्ड दुय्यम पर्लीन, थर्मल इन्सुलेशन, रोव्हनाइज्ड स्टील, हॉट इन्सुलेशन इत्यादींचा समावेश आहे. TPO वॉटरप्रूफिंग मेम्ब्रेन, स्टेनलेस स्टील फिक्सिंग क्लिप, आवाज कमी करणारा फोम, स्टेनलेस स्टील रूफिंग पॅनेल्स आणि स्टेनलेस स्टील कॅप्स. या असेंब्लीमध्ये स्ट्रक्चरल सपोर्ट, थर्मल इन्सुलेशन, वॉटरप्रूफिंग, ध्वनी शोषण आणि विजेचे संरक्षण यांचा समावेश आहे.
| कामगिरी सूचक | पॅरामीटर / तपशील | आधार किंवा टिप्पणी |
|---|---|---|
| अंमलबजावणी मानक | GB/T 12755-2008 | इमारतीसाठी प्रोफाइल केलेले स्टील शीट |
| बेस मटेरियल | गॅल्वनाइज्ड / Al-Zn लेपित / रंग-लेपित / Al-Mg-Mn / स्टेनलेस स्टील | पर्यावरण आणि प्रकल्प वर्गावर आधारित निवड |
| सामान्य जाडी | छप्पर पॅनेलसाठी 0.5-1.5 मिमी; स्टेनलेस स्टीलसाठी 0.5 मि.मी | प्रोफाइल आणि लोड आवश्यकतांवर अवलंबून असते |
| उत्पन्न शक्ती | 220-550 MPa | बेस मटेरियल ग्रेडवर अवलंबून असते |
| Al-Mg-Mn घनता | 2.73 g/cm³ | सुमारे एक तृतीयांश स्टील |
| वारा दाब प्रतिकार | स्टेनलेस स्टील वेल्डेड सिस्टमसाठी ≥18 kPa | श्रेणी 17 टायफूनच्या समतुल्य |
| वॉटरप्रूफिंग ग्रेड | ग्रेड I | सीलंट अवलंबनाशिवाय स्ट्रक्चरल वॉटरप्रूफिंग |
| डिझाइन सेवा जीवन | 15-50 वर्षे | Al-Mg-Mn पटल 50 वर्षांपेक्षा जास्त आहेत |
| स्थापना प्रणाली | स्टँडिंग सीम / सतत वेल्डिंग | लपवलेले फास्टनिंग |
किनारी सार्वजनिक इमारती छतावरील वाऱ्याच्या प्रतिकारासाठी अत्यंत मागणी करतात. ग्वांगझौ बाययुन विमानतळ टर्मिनल 3 वर, सतत वेल्डेड स्टेनलेस स्टीलच्या छतावरील प्रणालीची स्थिर पवन उत्थान चाचणी झाली आणि 18.2 kPa ची क्षमता नोंदवली गेली, जी श्रेणी 17 टायफूनच्या समतुल्य आहे. तुलनेसाठी, पारंपारिक ॲल्युमिनियम-मॅग्नेशियम-मँगनीज स्टँडिंग सीम छप्पर सामान्यत: श्रेणी 12 च्या अटींना विरोध करतात. विंड सक्शन वर्तनावरील संशोधन इंटरलॉकिंग सीम आणि सपोर्ट ब्रॅकेट कनेक्शन सर्वात कमकुवत बिंदू म्हणून दर्शविते, ज्यासाठी लक्ष्यित मजबुतीकरण आवश्यक आहे. ग्रेटर बे एरिया कल्चरल अँड स्पोर्ट्स सेंटर स्टेडियम समान वेल्डेड पध्दत वापरते आणि प्रयोगशाळेच्या चाचण्यांमध्ये 21 kPa मिळवले.

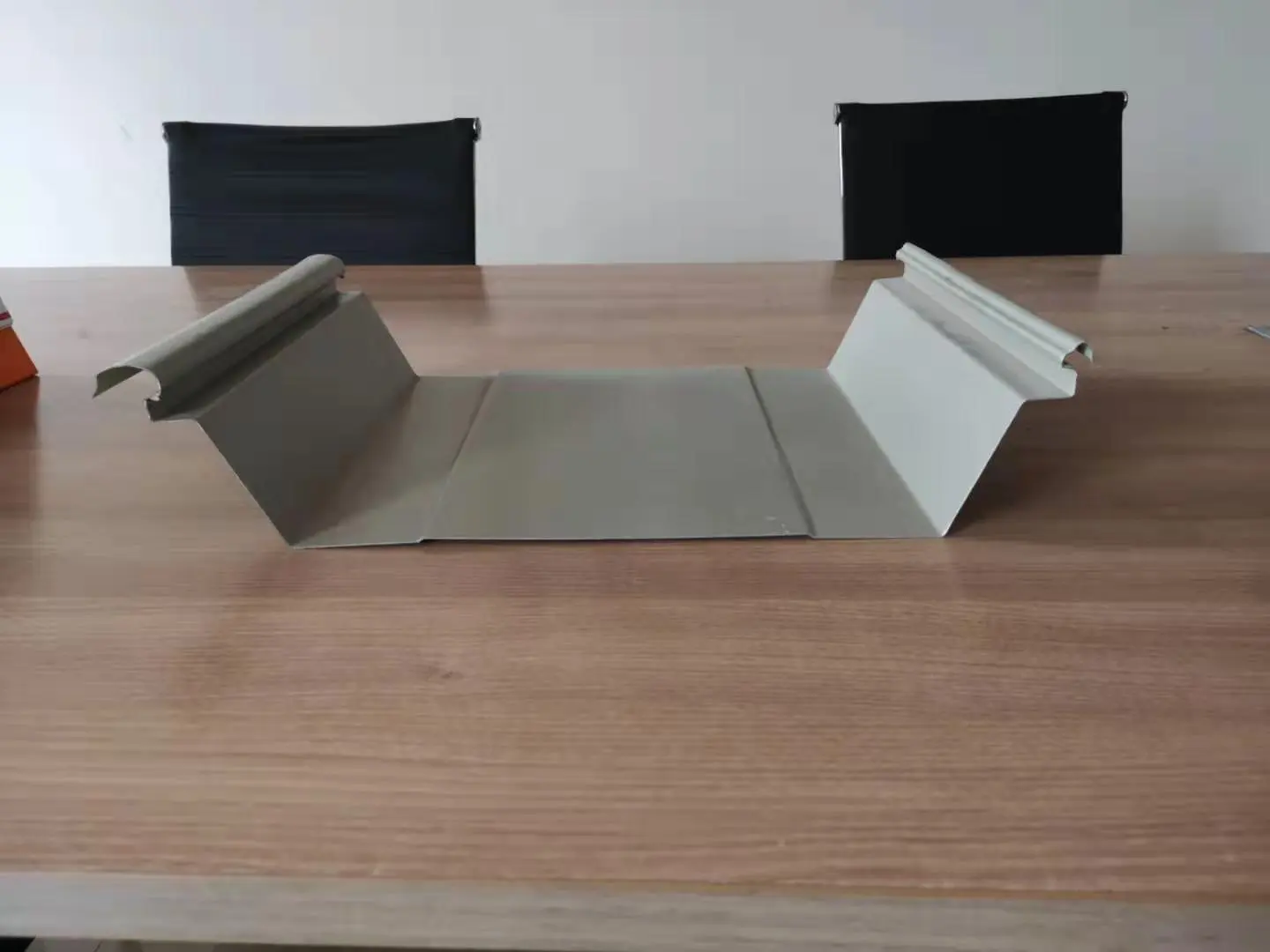

छप्पर वॉटरप्रूफिंग स्ट्रक्चरल कॉन्फिगरेशनमधून येते, लागू केलेल्या सीलंटमधून नाही. स्टँडिंग सीम पॅनेल्स पूर्ण-लांबीचे पूर्व-लागू सीलंट आणि लॉक केलेले सीम वापरतात, ज्यामुळे पृष्ठभागावर कोणतेही नखे छिद्र किंवा गळतीचे बिंदू राहत नाहीत. सतत वेल्डेड स्टेनलेस स्टीलचा दृष्टीकोन पूर्ण-लांबीच्या वेल्डिंगद्वारे एक अखंड पृष्ठभाग तयार करतो, ज्यामुळे पाण्याची प्रतिकारशक्ती आणखी सुधारते. किमान छताचा निचरा 5% उताराचा सल्ला दिला जातो. कुंड प्रोफाइल नैसर्गिक ड्रेनेज चॅनेल म्हणून काम करते, पाणी त्वरीत ओरीकडे निर्देशित करते.
तापमानातील बदलांमुळे मेटल पॅनेल्स विस्तृत आणि आकुंचन पावतात. स्टँडिंग सीम सिस्टम ही हालचाल टी-आकाराच्या स्लाइडिंग ब्रॅकेटद्वारे शोषून घेतात ज्यामुळे पटल छताच्या उतारावर मुक्तपणे फिरू शकतात. ग्वांगझू बाययुन विमानतळ टर्मिनल 3 वर, वेल्डेड कनेक्शन्स थर्मल स्ट्रेस सोडण्यासाठी ट्रान्सव्हर्स कोरुगेशन प्रोफाइलसह एकत्र काम करतात. दोन्ही पद्धती हे नुकसान टाळतात जे अन्यथा प्रतिबंधित थर्मल हालचालीमुळे होऊ शकते.
ग्रेटर बे एरिया कल्चरल अँड स्पोर्ट्स सेंटरने वॉटरप्रूफिंग झिल्लीच्या खाली असलेल्या सर्व छताच्या स्तरांसाठी मॉड्यूलर बांधकाम धोरण लागू केले. कामगारांनी 78,000 m² छताचे 878 स्वतंत्र मॉड्यूल्समध्ये विभाजन केले, प्रत्येक मॉड्यूल जमिनीच्या पातळीवर एकत्र केले आणि वेल्डेड केले, नंतर पूर्ण झालेल्या युनिट्स जागेवर फडकवले. या पध्दतीने स्थापनेची कार्यक्षमता 30% ने वाढवली आणि सामग्रीचा कचरा सुमारे 2% पर्यंत रोखला.
एकल-वक्रता, दुहेरी-वक्रता आणि गोलाकार आर्किटेक्चरल पृष्ठभागांशी जुळण्यासाठी छतावरील पॅनेल सरळ, वक्र किंवा पंखाच्या आकारात तयार केले जाऊ शकतात. अंजी, झेजियांग येथील "टू माउंटन" फ्यूचर सायन्स अँड टेक्नॉलॉजी सिटीच्या सांस्कृतिक आणि कला केंद्रात, धातूचे छप्पर बांबूच्या पानांच्या बारा विशाल आकाराचे बनते. बांधकाम सहनशीलता स्वीकार्य मर्यादेत ठेवण्यासाठी BIM मॉडेलिंग आणि 3D स्कॅनिंग लागू केले गेले.
सतत वेल्डेड स्टेनलेस स्टील सिस्टीम सर्वात जास्त वारा प्रतिरोध देते आणि अनेकदा टायफून-प्रवण क्षेत्रांसाठी निर्दिष्ट केली जाते. पवन उत्थान गणनेनुसार सीम आणि क्लिप तपशील मजबूत केले जातात तेव्हा स्टँडिंग सीम सिस्टम एक व्यवहार्य पर्याय राहतात.
स्टँडिंग सीम सिस्टीम स्लाइडिंग क्लिप वापरतात ज्यामुळे उतारावर हालचाल होऊ शकते. वेल्डेड सिस्टीममध्ये ट्रान्सव्हर्स कोरुगेशन्स किंवा विस्तार सांधे समाविष्ट असू शकतात. योग्य पद्धत छप्पर भूमिती आणि अपेक्षित तापमान श्रेणीवर अवलंबून असते.
तपासणी दिनचर्यामध्ये फास्टनरची घट्टपणा, पॅनेलची स्थिती, ड्रेनेज मार्गातील अडथळे आणि प्रवेश करताना सीलंटची अखंडता समाविष्ट केली पाहिजे. स्टँडिंग सीम सिस्टम्सना सामान्यत: कमी देखभाल आवश्यक असते कारण कोणतेही फास्टनर्स उघड होत नाहीत.
जर संरचना अतिरिक्त भार उचलू शकत असेल आणि विद्यमान पृष्ठभाग योग्य असेल तर काहीवेळा विद्यमान छतावर नवीन धातूचे छप्पर स्थापित केले जाऊ शकते. स्ट्रक्चरल इंजिनिअरने कोणताही निर्णय घेण्यापूर्वी विद्यमान परिस्थितीचे मूल्यांकन केले पाहिजे.
पुरवठादारांनी बेस मेटल, कोटिंगच्या जाडीच्या नोंदी आणि पॅनेलच्या मितीय अहवालांसाठी मिल चाचणी प्रमाणपत्रे प्रदान केली पाहिजेत. विशिष्ट पवन भार निकष असलेल्या प्रकल्पांनी पुरवल्या जात असलेल्या अचूक सिस्टम कॉन्फिगरेशनसाठी पवन उत्थान चाचणी डेटाची विनंती केली पाहिजे. चेक प्राप्त करणाऱ्या साइटने इन्स्टॉलेशनपूर्वी सामग्रीचे ग्रेड, पॅनेलची लांबी आणि पृष्ठभागाची स्थिती तपासली पाहिजे.
