मेटल प्रोफाइल केलेले पत्रक

मेटल प्रोफाईल्ड शीट, ज्याला कोरुगेटेड मेटल पॅनेल देखील म्हणतात, सभोवतालच्या तापमानात पातळ स्टील किंवा ॲल्युमिनियम मिश्र धातु कॉइल तयार करून पन्हळी क्रॉस-सेक्शनमध्ये तयार केले जाते. प्रकल्पातील वातावरण आणि लोड आवश्यकतांनुसार आधार सामग्री निवडली जाते. SENBO मल्टि-रोल सतत फॉर्मिंग लाईन्स चालवते आणि उत्पादनादरम्यान बरगडीची उंची, शीट रुंदी आणि प्रोफाइल भूमितीवर मितीय तपासणी करते. कंपनी बेस मेटलची जाडी आणि कोटिंगच्या वजनासाठी येणाऱ्या तपासणी नोंदी देखील ठेवते.

सब्सट्रेट पर्याय

• गॅल्वनाइज्ड स्टील शीट:सामान्य बांधकाम श्रेणींमध्ये Z275 आणि Z450 यांचा समावेश होतो, अनुक्रमे 275 g/m² आणि 450 g/m² च्या दुहेरी बाजूंच्या झिंक कोटिंगचे वजन. प्रति बाजू किमान कोटिंग जाडी अंदाजे 19 μm आहे.
• Al-Zn मिश्र धातु लेपित स्टील शीट:धातूच्या कोटिंगमध्ये सुमारे 55% ॲल्युमिनियम, 43.5% जस्त आणि 1.5% सिलिकॉन असते. गॅल्वनाइज्ड स्टीलच्या 3 ते 5 पट गंज प्रतिरोधक आहे. AZ150 हा मोठ्या प्रमाणावर वापरला जाणारा ग्रेड आहे.

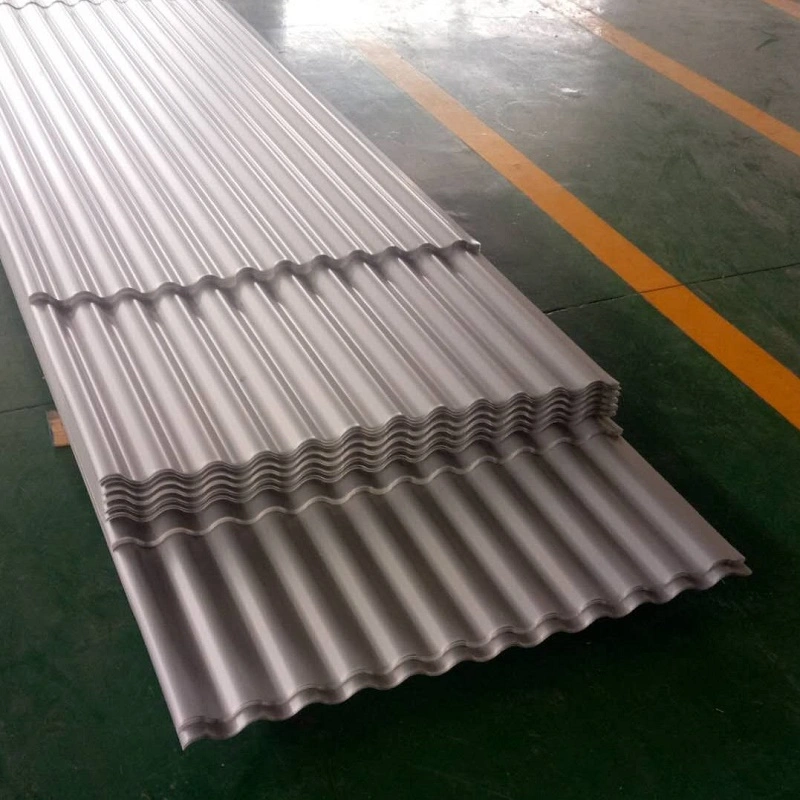

• रंग-लेपित स्टील शीट:प्रीट्रीटमेंट आणि पॉलिस्टर, ॲक्रेलिक किंवा फ्लोरोकार्बन सारख्या सेंद्रिय कोटिंगसह गॅल्वनाइज्ड किंवा Al-Zn सब्सट्रेट वापरते. हा पर्याय सजावटीच्या फिनिशसह गंज संरक्षण एकत्र करतो.
• ॲल्युमिनियम मिश्र धातु शीट:0.6 मिमी ते 1.2 मिमी जाडीच्या अर्ध-कठोर ॲल्युमिनियम मिश्र धातुच्या शीट्स चांगल्या गंज प्रतिरोधक आणि सुरूपता देतात. गॅल्व्हॅनिक गंज टाळण्यासाठी भिन्न धातूंच्या कनेक्शनवर इन्सुलेटिंग अडथळा आवश्यक आहे.

निर्मिती आणि वर्गीकरण

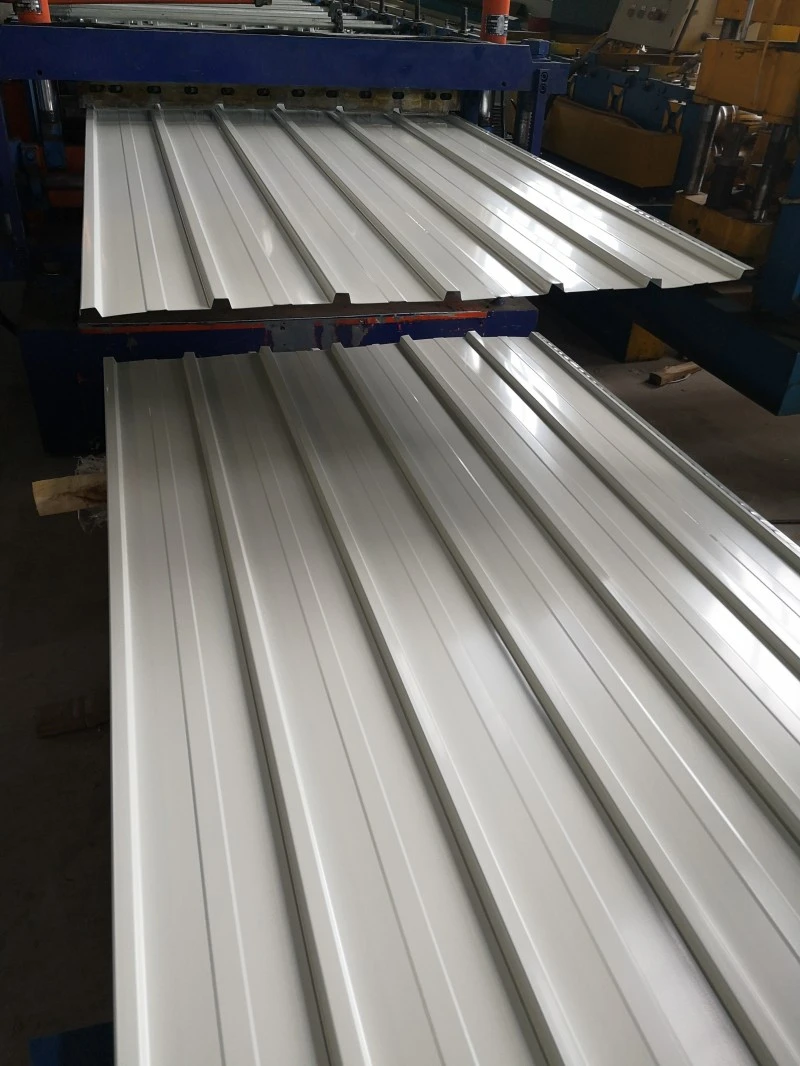

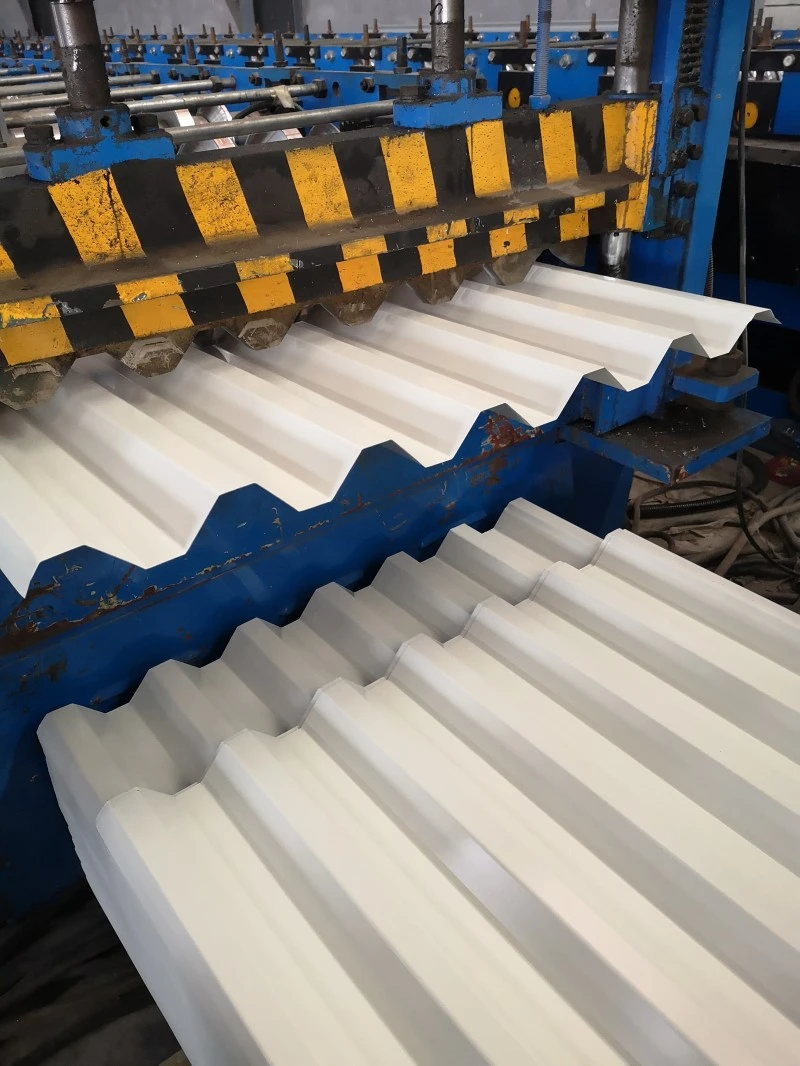

मेटल प्रोफाईल्ड शीट्स सतत रोल फॉर्मिंग लाईन्सवर तयार होतात आणि अनेक मीटर ते दहा मीटर लांबीमध्ये तयार केल्या जाऊ शकतात. फॅक्टरी प्रीफेब्रिकेशन उच्च मितीय अचूकता प्रदान करते परंतु वाहतूक लांबीद्वारे मर्यादित आहे. ऑन-साइट फॉर्मिंगमुळे शीटची लांबी प्रोजेक्टशी जुळते, एंड लॅप्स कमी होते आणि साहित्य आणि मजुरांची बचत होते. उत्पादने क्रॉस-सेक्शनद्वारे व्ही-आकार, यू-आकार, डब्ल्यू-आकार, रिब्ड, कडक आणि डोवेटेल-ग्रूव्ह प्रकारांमध्ये वर्गीकृत केली जातात. अर्जानुसार, त्यामध्ये छतावरील पटल, भिंत पटल, कंपोझिट फ्लोअर डेकिंग आणि कमानदार स्ट्रक्चरल पॅनेल्स समाविष्ट आहेत.

तांत्रिक तपशील

प्रकल्प अर्ज डेटा

1. औद्योगिक इमारती आणि गोदामे

प्रोफाइल केलेले मेटल शीट सामान्यतः औद्योगिक प्लांट्स आणि वेअरहाऊसमधील छतावरील आणि भिंतींच्या आच्छादनांसाठी वापरल्या जातात कारण त्यांचे वजन कमी आणि पुरेसे सामर्थ्य असते. थर्मल इन्सुलेशन नसलेल्या प्रकल्पांसाठी, स्टीलचा वापर सुमारे 5 kg/m² ते 11 kg/m² आहे. जून 2020 ते जून 2023 दरम्यान बसवण्यात आलेल्या पिंग्लियांग स्पोर्ट्स पार्क कॉम्प्लेक्समधील मेटल रूफिंगमध्ये 0.6 मिमी जाडीची Al-Zn कोटेड प्रोफाईल्ड स्टील शीट छताचा बेस लेयर म्हणून वापरली गेली. प्रकल्पाला 2024 बिल्डिंग वॉटरप्रूफिंग इंडस्ट्री सायन्स अँड टेक्नॉलॉजी अवॉर्ड्समध्ये अभियांत्रिकी तंत्रज्ञानासाठी रौप्य पुरस्कार प्राप्त झाला, जे मोठ्या सार्वजनिक सुविधेमध्ये स्वीकार्यपणे सादर केलेले साहित्य दर्शवते.

2. संमिश्र मजला प्रणाली

काँक्रिटसह एकत्रित केल्यावर, प्रोफाइल केलेले स्टील शीटिंग कायमस्वरूपी फॉर्मवर्क आणि तन्य मजबुतीकरण दोन्ही म्हणून कार्य करते. हा दृष्टीकोन पारंपारिक लाकूड फॉर्मवर्क आणि तात्पुरत्या शोरिंगची गरज काढून टाकतो. स्टील आणि काँक्रिटमधील बंध सुधारण्यासाठी, शीट स्टड्स शीटला प्री-वेल्डेड केले जाऊ शकतात किंवा शीटला द्विदिशात्मक कडक रिब्ससह तयार केले जाऊ शकते. कंपोझिट फ्लोअर सिस्टीम मोठ्या प्रमाणावर उंच इमारती आणि बहुमजली औद्योगिक संरचनांमध्ये वापरली जातात.

3. कमानदार आणि वक्र संरचना

मेटल प्रोफाईल शीट्स सपाट किंवा वक्र पटल म्हणून तयार केल्या जाऊ शकतात. वक्र पत्रके कमानदार इमारती सक्षम करतात ज्यात बीम, स्लॅब आणि स्तंभ कार्ये एकाच स्ट्रक्चरल स्वरूपात एकत्रित करतात. छतावरील प्रणाली वक्र किंवा परिवर्तनीय-विभाग पॅनेल म्हणून तयार केल्या जाऊ शकतात आणि 1.5 अंशांच्या किमान उतारासह I ते III ग्रेडच्या वॉटरप्रूफिंगसाठी योग्य आहेत.

4. छप्पर वॉटरप्रूफिंग आणि वारा प्रतिरोध

रूफ सिस्टीम सामान्यत: लॅप्ड स्क्रू-फिक्स्ड कनेक्शन किंवा हाय-स्टँडिंग-सीम इंटरलॉकिंग डिझाइन वापरतात. स्टँडिंग सीम पद्धत लपविलेले, न भेदणारे फास्टनर्स वापरते आणि बीजिंग कॅपिटल इंटरनॅशनल विमानतळावरील टर्मिनल इमारतींसारख्या प्रकल्पांमध्ये लागू केले जाते. SENBO च्या 360° स्टँडिंग-सीम प्रोफाईल शीट सिस्टीममध्ये पॅनेलची रुंदी 430 मिमी आणि रिबची उंची 65 मिमी आहे. हे कमीतकमी 5% च्या ड्रेनेज उतारासाठी आणि 1.5 मीटर पेक्षा जास्त नसलेल्या पर्लिन अंतरासाठी डिझाइन केलेले आहे. लपविलेली फास्टनिंग पद्धत पवन उत्थानासाठी प्रतिकार सुधारते आणि उघडलेल्या फास्टनर्सच्या तुलनेत गळतीचे मार्ग कमी करते.

उत्पादन वैशिष्ट्ये

• हलके आणि किफायतशीर:छप्पर घालण्यासाठी 5 kg/m² ते 11 kg/m² पर्यंतचा स्टीलचा वापर आणि सुमारे 3.5 मीटरचा किफायतशीर स्पॅन सामग्री मोठ्या आवारासाठी योग्य बनवते.
• गंज प्रतिकार:Al-Zn कोटेड शीट्स गॅल्वनाइज्ड स्टीलच्या 3 ते 5 पट गंज प्रतिकार प्रदान करतात. पीव्हीडीएफ कोटिंग्स आक्रमक वातावरणात सेवा आयुष्य वाढवतात.
• प्रोफाइल विविधता:V-shaped, ribbed, stiffened, and dovetail profiles उपलब्ध आहेत. विशेष आर्किटेक्चरल फॉर्मसाठी वक्र आणि व्हेरिएबल-सेक्शन पॅनेल तयार केले जाऊ शकतात.
• दोन उत्पादन पद्धती:फॅक्टरी प्रीफेब्रिकेशन किंवा ऑन-साइट रोल फॉर्मिंग शीटची लांबी आणि वाहतूक नियोजनात लवचिकता देते.
• पुनर्वापर करण्यायोग्य साहित्य:सेवेच्या शेवटी स्टील आणि ॲल्युमिनियम शीटचा पुनर्वापर केला जाऊ शकतो. ऊर्जा निर्मितीसाठी शीट्स फोटोव्होल्टेइक सिस्टमसह देखील एकत्रित केल्या जाऊ शकतात.

ठराविक अनुप्रयोग

• औद्योगिक वनस्पती आणि रसद गोदामांसाठी छप्पर आणि भिंत क्लेडिंग.
• स्टेडियम, प्रदर्शन केंद्रे आणि विमानतळ टर्मिनल यासारख्या सार्वजनिक इमारतींसाठी धातूचे छप्पर.
• उंच इमारती आणि बहुमजली औद्योगिक सुविधांसाठी कंपोझिट फ्लोअर डेकिंग.
• कमानदार इमारती आणि तात्पुरती संरचना ज्यांना स्वयं-समर्थन शेल फॉर्मचा फायदा होतो.

स्थापना आणि हाताळणी शिफारसी

• लेव्हल सपोर्टवर पत्रके साठवा आणि कोरड्या ठेवा. बाहेरील स्टोरेज अपरिहार्य असल्यास श्वास घेण्यायोग्य आवरण वापरा.
• बरगड्याचे विकृतीकरण आणि कोटिंगचे नुकसान टाळण्यासाठी रुंद स्लिंग किंवा स्प्रेडर बारसह बंडल उचला.
• कातर किंवा निबलर्ससह पत्रके कापून टाका. अपघर्षक कटिंग टाळा ज्यामुळे उष्णता निर्माण होते आणि धातू किंवा सेंद्रिय कोटिंगला नुकसान होते.
• गॅल्व्हॅनिक गंज टाळण्यासाठी शीट सामग्रीशी सुसंगत असलेल्या वॉशरसह फास्टनर्स वापरा.
• निर्दिष्ट साइड लॅप आणि एंड लॅप तपशीलांचे अनुसरण करा. जास्त वारा असलेल्या भागात, छताच्या कडा आणि कोपऱ्यांवर फास्टनरची घनता वाढवा.
• स्टँडिंग सीम सिस्टमसाठी, पुढील पॅनेलवर जाण्यापूर्वी क्लिप प्रतिबद्धता आणि सीम घट्टपणा सत्यापित करा.

सामान्य प्रश्न

गॅल्वनाइज्ड, Al-Zn कोटेड आणि कलर-कोटेड शीट्स यापैकी मी कसे निवडू?

निवड वातावरणीय वातावरण आणि देखावा आवश्यकतांवर अवलंबून असते. गॅल्वनाइज्ड शीट्स सौम्य परिस्थितीसाठी किफायतशीर आहेत. Al-Zn कोटेड शीट्स उत्तम गंज प्रतिकार देतात आणि किनार्यावरील किंवा औद्योगिक स्थानांसाठी प्राधान्य देतात. रंग-लेपित पत्रके एक टिकाऊ सजावटीची समाप्ती जोडतात आणि जेव्हा दिसणे महत्त्वाचे असते किंवा अतिरिक्त कोटिंग संरक्षण आवश्यक असते तेव्हा निवडले जाते.

छत आणि भिंत दोन्हीसाठी प्रोफाइल केलेले धातूचे पत्रे वापरता येतील का?

होय, परंतु प्रोफाइल आणि जाडी भिन्न असू शकते. छतावरील पॅनेलने पाण्याचा निचरा आणि वारा उंचावणे हाताळले पाहिजे, तर भिंत पटल वाऱ्याचा भार आणि देखावा यावर अधिक लक्ष केंद्रित करतात. प्रत्येक अनुप्रयोगासाठी योग्य प्रोफाइल निवडण्यासाठी निर्मात्याच्या स्पॅन टेबलचा वापर केला पाहिजे.

या पत्र्यांसाठी किमान छताचा उतार किती आहे?

लॅप्ड स्क्रू-फिक्स्ड सिस्टमसाठी, किमान 5% उतार वैशिष्ट्यपूर्ण आहे. योग्य सीम सीलिंग आणि ड्रेनेज डिझाइनसह स्थापित केल्यावर स्टँडिंग सीम सिस्टम 1.5 अंशांपर्यंत कमी उतारांवर वापरल्या जाऊ शकतात. प्रकल्पाची रचना वाऱ्याचा भार आणि पावसाची तीव्रता यांचाही विचार केला पाहिजे.

लांब शीटमध्ये थर्मल विस्तार आणि आकुंचन कसे हाताळले जाते?

लांब पत्रके तापमान बदलांसह विस्तृत आणि संकुचित होतात. स्टँडिंग सीम सिस्टम स्लाइडिंग क्लिपद्वारे हालचाल करण्यास परवानगी देतात. लॅप्ड सिस्टीमसाठी, शेवटचा लॅप तपशील आणि फास्टनर अंतर थर्मल हालचाल सामावून घेण्यासाठी डिझाइन केले पाहिजे. शीटची लांबी आणि तापमान श्रेणीचे प्रकल्प अभियंत्याने पुनरावलोकन केले पाहिजे.

गुणवत्ता नियंत्रण आणि दस्तऐवजीकरण

पुरवठादारांनी बेस मेटल आणि कोटिंग वेट रेकॉर्डसाठी मिल चाचणी प्रमाणपत्रे प्रदान केली पाहिजेत. प्रोफाईलचे परिमाण जसे की बरगडीची उंची, खेळपट्टी आणि प्रभावी रुंदी उत्पादनादरम्यान आणि शिपमेंटपूर्वी तपासली जाते. विशिष्ट पवन उत्थान आवश्यकता असलेल्या प्रकल्पांसाठी, चाचणी अहवाल किंवा गणना प्रदान केली जाऊ शकते. ऑन-साइट तपासणीने शीटची जाडी, प्रोफाइल आकार, कोटिंगची स्थिती आणि ऑर्डरच्या विरूद्ध लांबीची पडताळणी केली पाहिजे.

निवड विचार

• बेस मटेरियल आणि कोटिंग निवडण्यापूर्वी साइटची पर्यावरणीय गंज श्रेणी ओळखा.
• शीटची योग्य जाडी आणि प्रोफाइल निवडण्यासाठी डिझाइन वारा लोड आणि स्पॅनची पुष्टी करा.
• पाणी साचणे आणि गळती टाळण्यासाठी छताचा उतार आणि ड्रेनेज लेआउट तपासा.
• लांब सतत शीटसाठी, वाहतूक मार्ग आवश्यक लांबी सामावून घेऊ शकतो किंवा ऑन-साइट रोल फॉर्मिंगसाठी योजना बनवू शकतो हे सत्यापित करा.
• जर शीटचा वापर कंपोझिट फ्लोर सिस्टममध्ये केला जाईल, तर आवश्यक शिअर स्टड लेआउट आणि फायर रेटिंग आवश्यकतांची पुष्टी करा.
