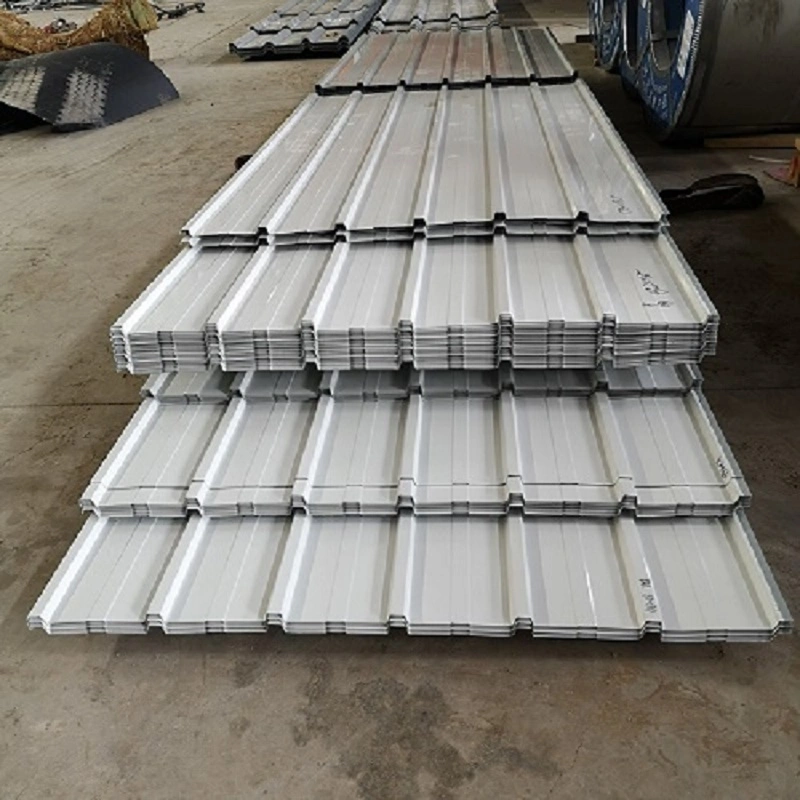

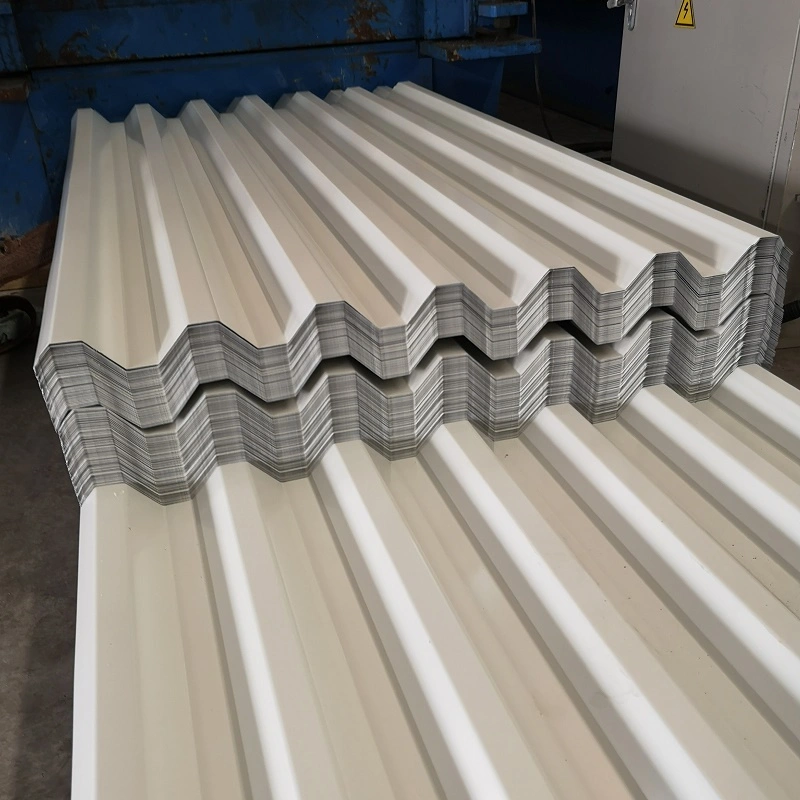

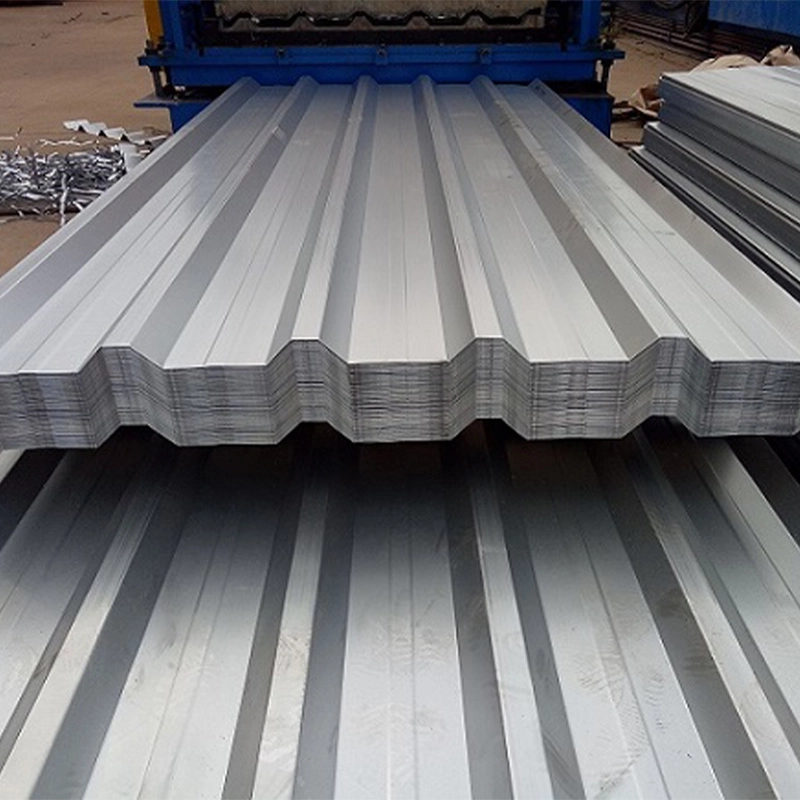

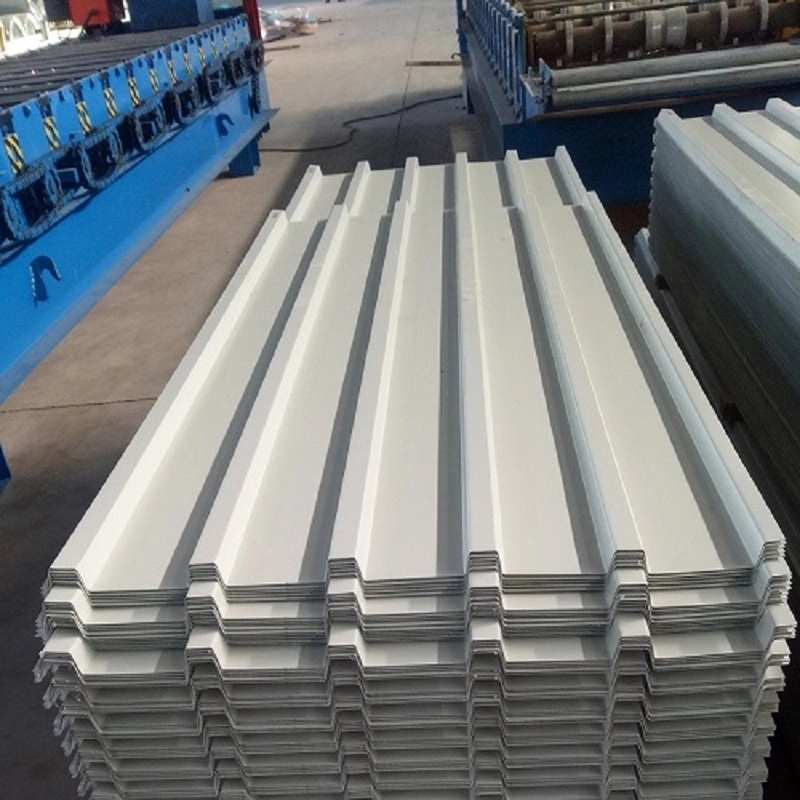

रंग-लेपित नालीदार स्टील शीट

रंग-कोटेड कोरुगेटेड स्टील शीट पूर्व-पेंट केलेल्या स्टील कॉइलला नालीदार प्रोफाइलमध्ये आकार देऊन तयार केले जाते. बेस कॉइल कोल्ड-रोल्ड किंवा हॉट-डिप गॅल्वनाइज्ड स्टील आहे जसे की DX51D, Q195, किंवा SGCC. पेंटिंग करण्यापूर्वी, पृष्ठभाग डीग्रेझिंग, फॉस्फेटिंग आणि क्रोमेटिंगमधून जातो. त्यानंतर कॉइलला रोलर-कोटेड फिनिश मिळते, विशेषत: पॉलिस्टर किंवा PVDF, 15 μm ते 25 μm च्या वरच्या बाजूच्या ड्राय फिल्मची जाडी आणि 5 μm ते 10 μm च्या मागील बाजूची जाडी असते. SENBO कॉइलची जाडी, कोटिंगचे वजन आणि पृष्ठभागाची स्थिती तपासल्यानंतर या शीट्सचा पुरवठा करते आणि रोल तयार करण्याच्या प्रक्रियेमध्ये प्रोफाइल भूमितीची नियतकालिक पडताळणी समाविष्ट असते.

कलर-लेपित कोरेगेटेड स्टील शीट समांतर रिब्स आणि व्हॅलीच्या क्रॉस-सेक्शनमध्ये थंड बनते. हा आकार 0.2 मिमी आणि 1.2 मिमी दरम्यान सामग्रीची जाडी ठेवताना उच्च रेखांशाचा लवचिक कडकपणा आणि प्रभावी पाण्याचा निचरा प्रदान करतो. सामान्य प्रोफाइलमध्ये YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 आणि YX51-250-750 समाविष्ट आहेत. प्रभावी कव्हरेज रुंदी 300 मिमी ते 1,150 मिमी पर्यंत असते. शीटची लांबी ऑर्डर करण्यासाठी कापली जाते. उत्पादन GB/T 12755-2008 चे अनुसरण करते, जे सामग्रीची रचना, यांत्रिक गुणधर्म, कोटिंग आणि मितीय सहिष्णुतेसाठी आवश्यकता निर्दिष्ट करते.

मुख्य तपशील

उत्पादन वैशिष्ट्ये

• पुरेसे कडकपणासह हलके वजन:नालीदार प्रोफाइल सामग्रीची जाडी न जोडता वाकणे कडकपणा वाढवते, ज्यामुळे संरचनात्मक भार कमी होण्यास मदत होते.
• प्रभावी ड्रेनेज:समांतर रिब आणि व्हॅली पॅटर्न पावसाचे पाणी त्वरीत ओरीकडे हलवते आणि ट्रान्सव्हर्स ओव्हरलॅपची संख्या कमी करते.
• गंज संरक्षण:गॅल्वनाइज्ड किंवा Al-Zn धातूचा थर अधिक सेंद्रीय टॉपकोट वातावरणातील गंजापासून दोन अडथळे पुरवतो.
• रंग आणि आकार लवचिकता:RAL रंग उपलब्ध आहेत आणि शीटची लांबी, जाडी आणि प्रोफाइल प्रोजेक्ट ड्रॉइंगशी जुळण्यासाठी समायोजित केले जाऊ शकतात.
• जलद स्थापना:फॅक्टरी-प्रीफेब्रिकेटेड शीट्स थेट purlins वर स्थापित केले जातात, जे कास्ट-इन-प्लेस किंवा दगडी बांधकाम प्रणालींच्या तुलनेत साइटचे काम कमी करते.

फील्ड ऍप्लिकेशन उदाहरणे

1. औद्योगिक इमारतींसाठी छत आणि भिंत संलग्नक

या कलर-लेपित कोरुगेटेड स्टील शीट्सचा वापर औद्योगिक प्लांट्स आणि वेअरहाऊसमधील छत आणि भिंतींसाठी वारंवार केला जातो. 760-प्रकारचे प्रोफाइल छतासाठी सामान्य आहे कारण त्याची भूमिती चांगल्या ड्रेनेजला समर्थन देते आणि साइड लॅप्सची संख्या मर्यादित करते. एका तटीय प्रकल्पात, दक्षिणपूर्व कॉपर इंडस्ट्रीमधील 48,000 m² प्लांटने वितरित फोटोव्होल्टेइक प्रणालीसह रंगीत स्टीलचे छप्पर वापरले. मोठ्या फॅक्टरी लिफाफ्यांसाठी सामग्रीची योग्यता दर्शवून, प्रदेशातील पावसाळी परिस्थितीत छप्पर स्वीकार्यपणे कार्य करते.

2. मॉड्यूलर इमारती आणि तात्पुरती संरचना

कोरेगेटेड कलर-लेपित पत्रके मॉड्यूलर आणि तात्पुरत्या बांधकामासाठी योग्य आहेत कारण ते हलके, कापण्यास सोपे आणि स्थापित करण्यास द्रुत आहेत. शांघाय नन्हे शाखा लाईन पार्क प्रकल्पात 45 दिवसांत रंग-कोटेड कोरुगेटेड रूफिंग आणि मॉड्यूलर पद्धतींनी बांधलेले स्टेशन समाविष्ट होते. तत्सम अनुप्रयोगांमध्ये प्रीफेब्रिकेटेड केबिन, तात्पुरती कार्यालये, साइट होर्डिंग्ज आणि छत यांचा समावेश आहे.

3. विशेष संलग्नक

प्रोफाइल काही विशिष्ट वातावरणात देखील वापरले जाते, जसे की शिप केबिन इंटीरियर. अशा स्थितीत, पटलाच्या मागे लागणारे लाइट-गेज स्टील फ्रेमिंगचे प्रमाण कमी करताना पन्हळी पृष्ठभाग सपाटपणा आणि दृश्य रचना प्रदान करते.

साइट हाताळणी आणि स्थापना नोट्स

• पत्रके कोरडी ठेवा आणि त्यांना लेव्हल सपोर्टवर ठेवा. आउटडोअर स्टोरेज आवश्यक असल्यास, श्वास घेण्यायोग्य आवरण वापरा आणि स्टॅक उंच करा.
• फास्यांना नुकसान होऊ नये किंवा पेंट स्क्रॅच होऊ नये म्हणून रुंद स्लिंगसह बंडल हाताळा.
• कापण्यासाठी कातर किंवा निबलर्स वापरा. अपघर्षक डिस्क टाळा ज्यामुळे उष्णता निर्माण होते आणि कापलेल्या कोटिंगला नुकसान होऊ शकते.
• गॅल्व्हॅनिक गंज कमी करण्यासाठी शीट कोटिंगशी सुसंगत फास्टनर्स आणि वॉशर निर्दिष्ट करा.
• साइड लॅप्स आणि एंड लॅप्ससाठी निर्मात्याच्या लॅप तपशीलांचे अनुसरण करा. छतावरील उतार आणि वारा क्षेत्रासाठी सूचित केले असेल तेथे सीलंट लावा.
• पत्रके ठेवण्यापूर्वी purlin संरेखन तपासा. चुकीच्या संरेखनामुळे दृश्यमान लहरीपणा येऊ शकतो आणि फासळ्यांवर ताण येऊ शकतो.

गुणवत्ता नियंत्रण आणि दस्तऐवजीकरण

मिल प्रमाणपत्रांनी बेस मेटल ग्रेड, गॅल्वनाइज्ड कोटिंगचे वजन आणि पेंट फिल्मची जाडी याची पुष्टी केली पाहिजे. उत्पादनादरम्यान, बरगडीची उंची, खेळपट्टी आणि प्रभावी रुंदी यासारखे प्रोफाइलचे परिमाण नियमित अंतराने तपासले जातात. शिपमेंट करण्यापूर्वी, कोटिंग दोष, पृष्ठभागावरील ओरखडे आणि मितीय अचूकतेसाठी शीट्सची तपासणी केली जाते. मोठ्या प्रकल्पांसाठी, आवश्यक असल्यास नमुने तृतीय-पक्ष मीठ फवारणीसाठी किंवा वेगवान हवामान चाचणीसाठी पाठवले जाऊ शकतात.

निवड विचार

• गॅल्वनाइज्ड कोटिंगचे वजन आणि पेंट प्रकार निवडण्यापूर्वी साइटची वायुमंडलीय गंज श्रेणी ओळखा.
• शीटची योग्य जाडी आणि प्रोफाइल निवडण्यासाठी डिझाइन विंड लोड आणि purlin अंतराची पुष्टी करा.
• छतावरील उतार आणि ड्रेनेज लेआउटचे पुनरावलोकन करा जेणेकरून तलाव टाळता येईल आणि ओव्हल्समध्ये पाणी वाहून जाईल याची खात्री करा.
• लांब सतत शीटसाठी, वाहतूक मार्ग आणि साइट प्रवेशाची योजना करा. वाहतूक मर्यादित असल्यास ऑन-साइट रोल फॉर्मिंग हा पर्याय असू शकतो.
• इमारत अति-अग्नी-जोखमीच्या क्षेत्रात असल्यास, लक्षात घ्या की धातूची शीट स्वतःच ज्वलनशील नाही, परंतु इन्सुलेशनसह एकूण छताचे असेंब्लीचे स्वतंत्रपणे मूल्यांकन करणे आवश्यक आहे.

वारंवार विचारले जाणारे प्रश्न

मी पीई आणि पीव्हीडीएफ कोटिंग्जमध्ये कसे निवडू?

पीई हे सौम्य वातावरणातील सामान्य औद्योगिक इमारतींसाठी एक मानक, किफायतशीर फिनिश आहे. PVDF अधिक चांगले रंग टिकवून ठेवते आणि अतिनील आणि मीठ स्प्रेला प्रतिकार करते, ज्यामुळे ते किनार्यावरील किंवा अत्यंत संक्षारक स्थानांसाठी श्रेयस्कर बनते. निवड प्रकल्पाच्या अपेक्षित सेवा जीवन आणि पर्यावरणीय प्रदर्शनाशी जुळली पाहिजे.

नालीदार रंग-कोटेड शीटसाठी किमान छताचा उतार किती आहे?

स्क्रू-फिक्स्ड लॅप्ड सिस्टमसाठी सामान्यतः 5% उताराची शिफारस केली जाते. खालच्या उतारांना अतिरिक्त सीलिंग आणि ड्रेनेज डिझाइनची आवश्यकता असते आणि स्थानिक पावसाच्या तीव्रतेच्या आधारावर प्रकल्प अभियंत्याने स्वीकार्य किमान निश्चित केले पाहिजे.

हे पत्रके वक्र छतावर बसवता येतील का?

काही प्रोफाइल रोल फॉर्मिंग किंवा प्रेस ब्रेकिंगद्वारे मोठ्या त्रिज्यामध्ये वक्र केले जाऊ शकतात. किमान त्रिज्या शीटची जाडी, बरगडी भूमिती आणि कोटिंगची लवचिकता यावर अवलंबून असते. ऑर्डर देण्यापूर्वी पुरवठादाराने फॉर्मिंग मर्यादेची पुष्टी केली पाहिजे.

मोठ्या छतावर रंगाची सुसंगतता कशी राखली जाते?

जेव्हा शक्य असेल तेव्हा समान पृष्ठभागासाठी सर्व पत्रके समान कॉइल बॅचमधून ऑर्डर केली पाहिजेत. एकाधिक बॅच अपरिहार्य असल्यास, रंग वाचण्याची विनंती करा आणि ΔE ≤ 1.5 सारख्या सहनशीलतेवर सहमत व्हा. योग्य स्टोरेज आणि इंस्टॉलेशन क्रम देखील दृश्यमान फरक टाळण्यास मदत करतात.
