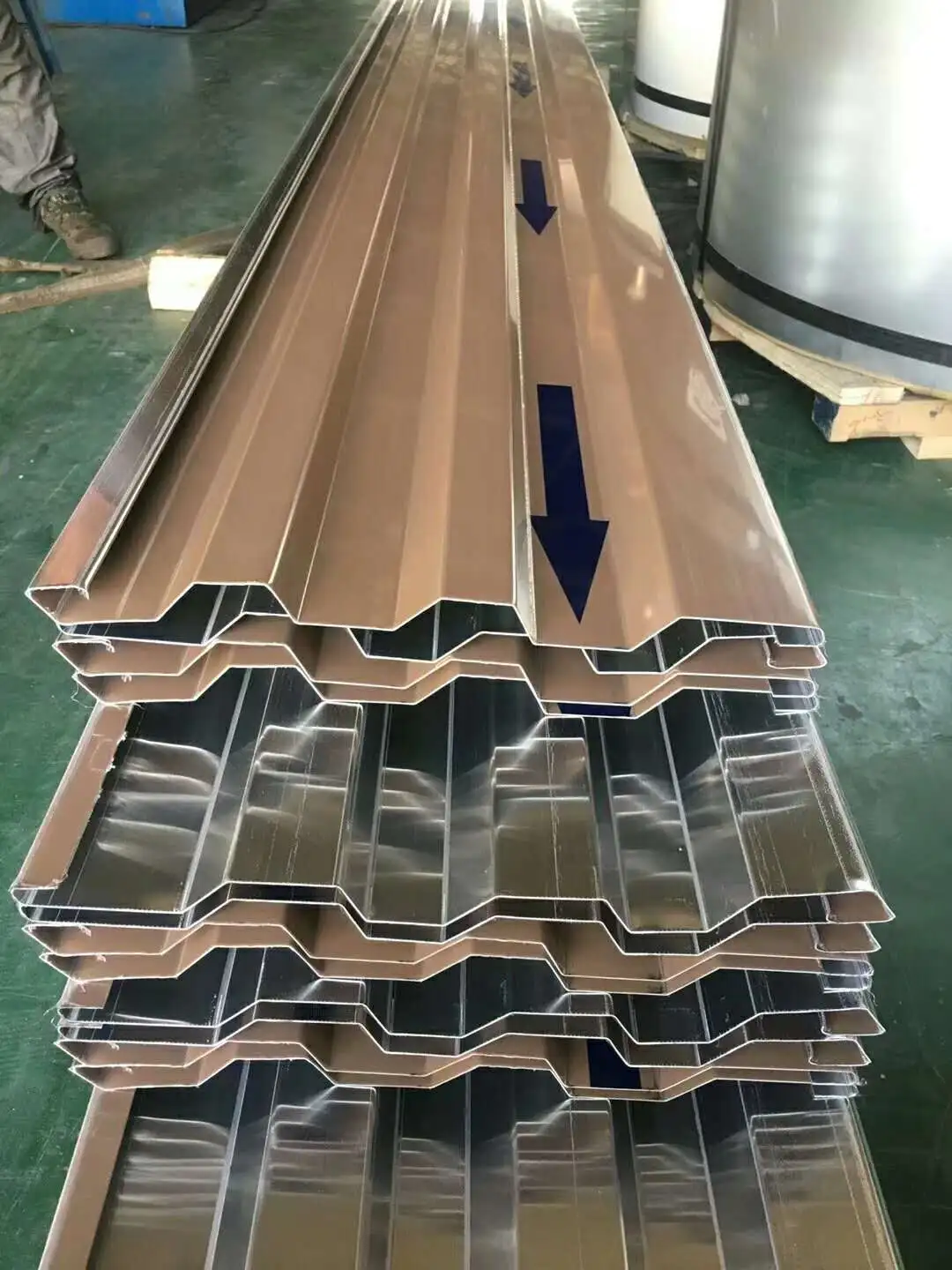

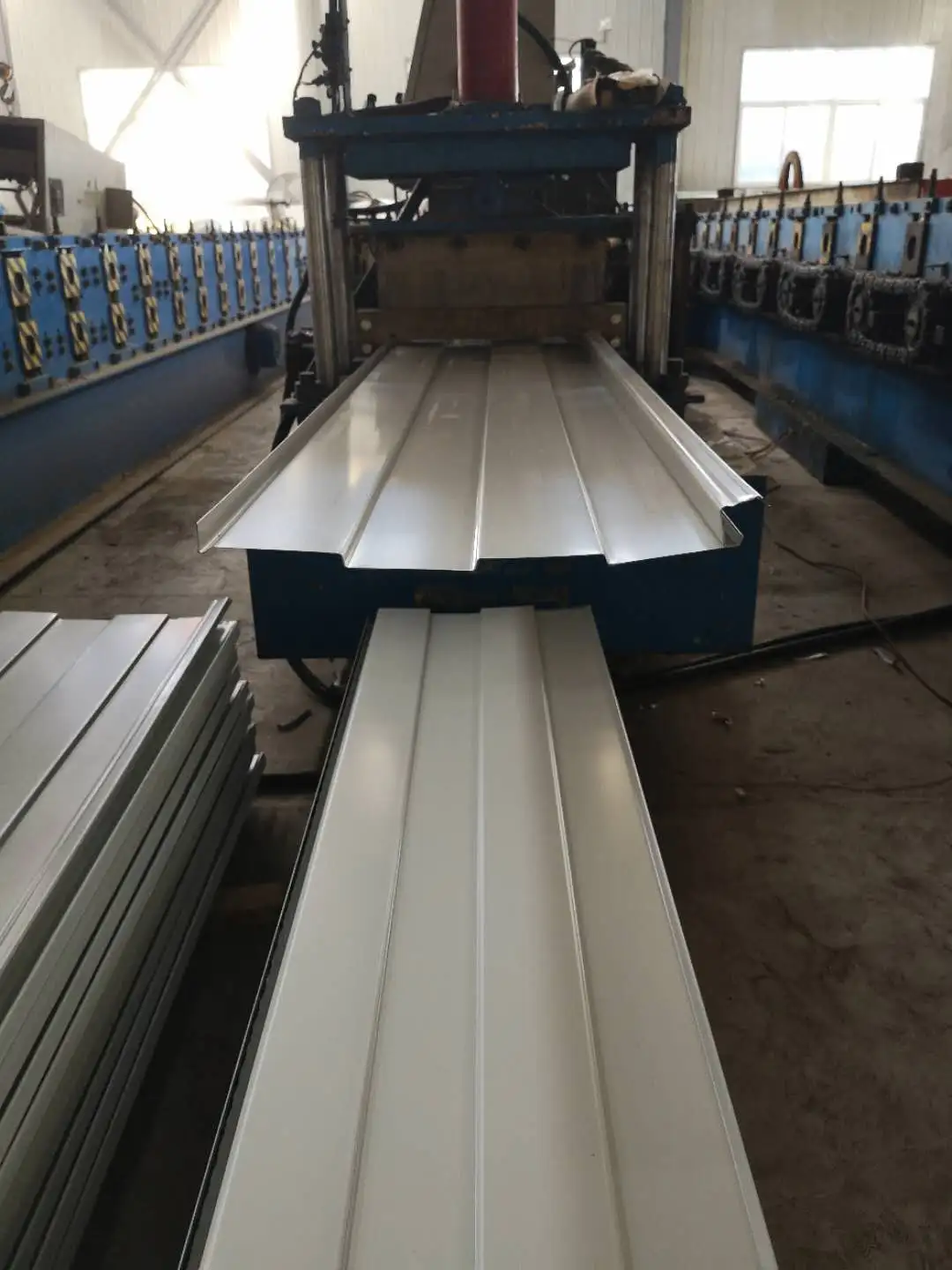

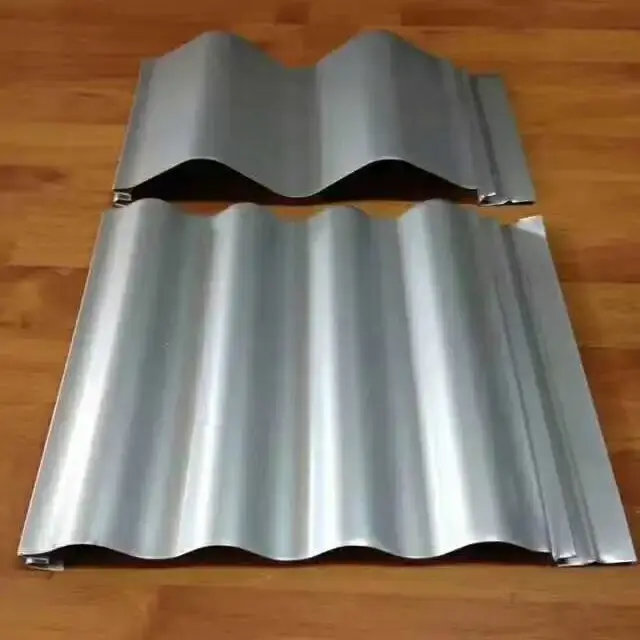

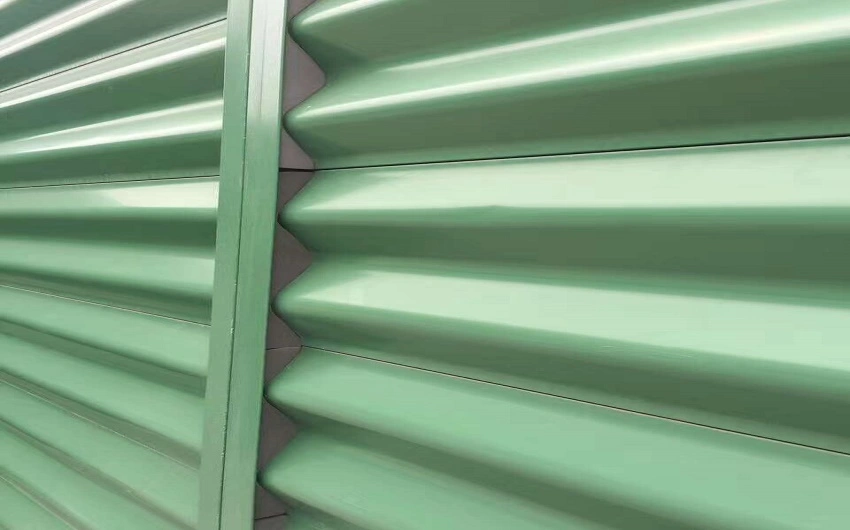

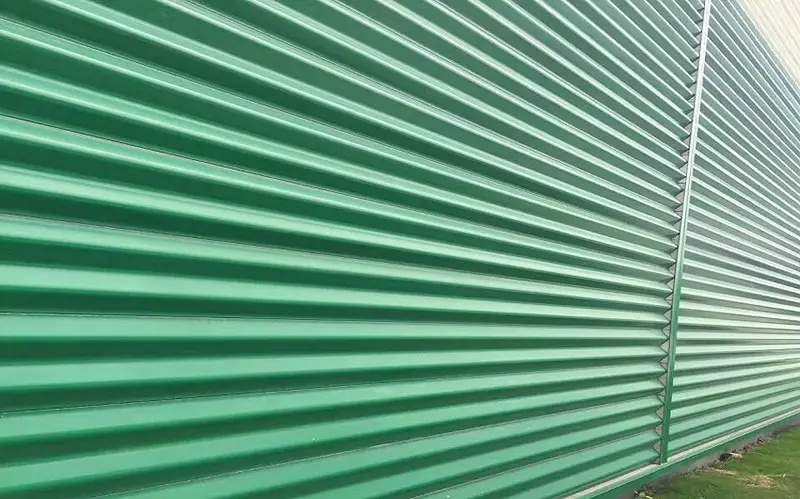

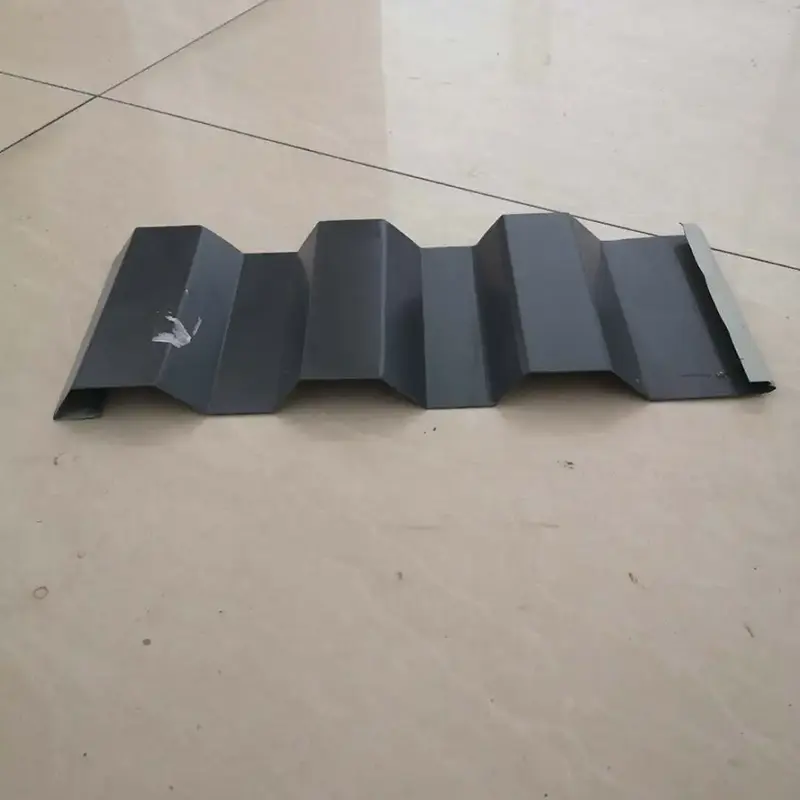

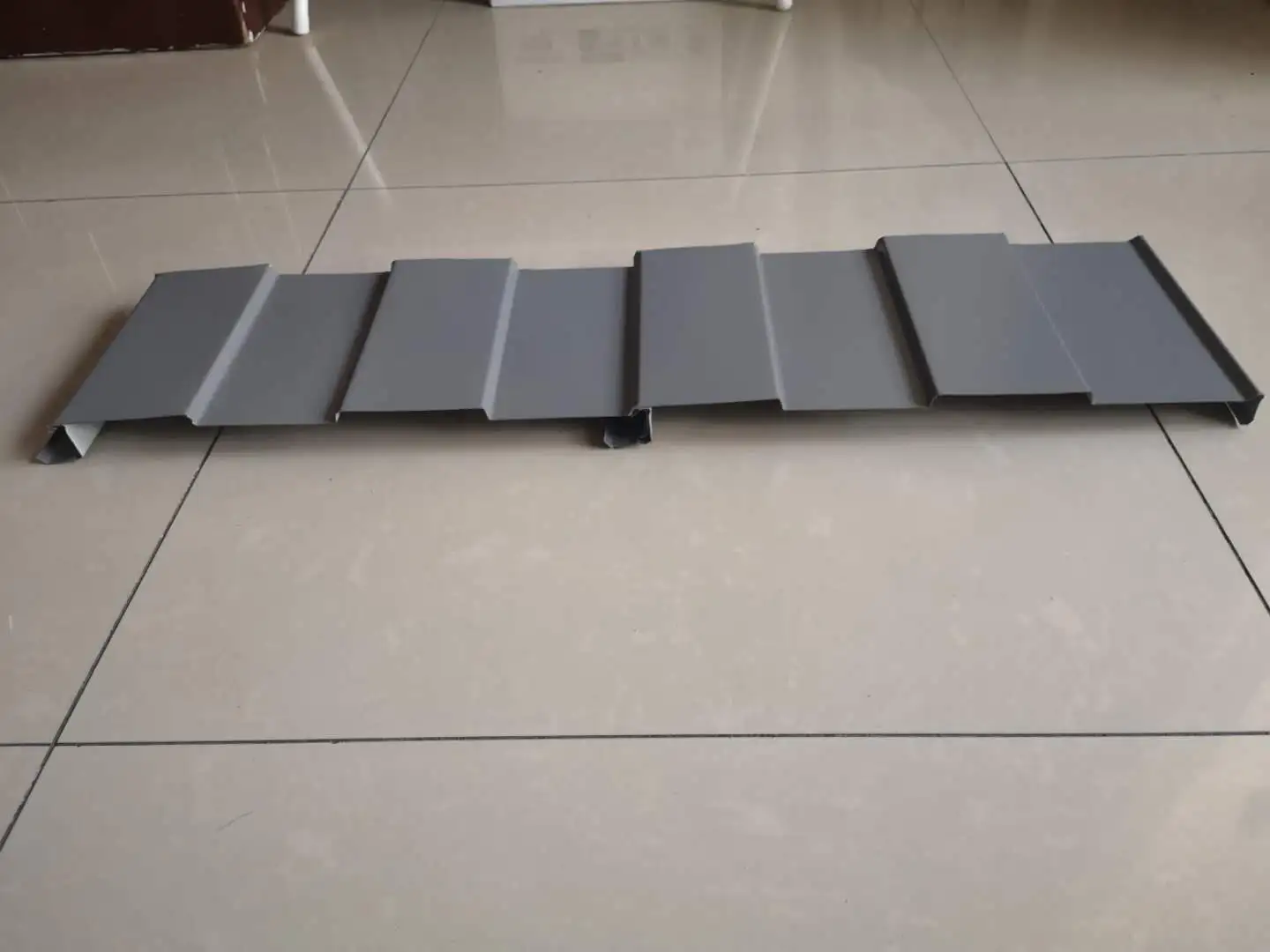

कन्सील्ड-फास्टनर कलर-कोटेड स्टील पॅनेल, ज्यांना हिडन-फास्टनर किंवा कन्सील्ड-क्लिप रूफिंग पॅनेल्स देखील म्हणतात, हे रंग-कोटेड स्टीलपासून बनवलेल्या प्रोफाईल्ड शीट्स रोल-फॉर्म आहेत. ते उघडलेल्या स्क्रूच्या ऐवजी गॅल्वनाइज्ड किंवा ॲल्युमिनियम मिश्र धातुच्या कंसांसह छतावरील purlins वर निश्चित केले जातात. जोडणी क्रमामध्ये लपविलेल्या ब्रॅकेटला purlins ला जोडणे, पॅनेलची महिला बरगडी कंसाच्या मध्यवर्ती बरगडीसह जोडणे आणि नंतर बाजूच्या पॅनल्समध्ये घट्ट जोड तयार करण्यासाठी सीमिंग मशीनने सीम लॉक करणे समाविष्ट आहे. SENBO ही प्रोफाइल समर्पित रोल-फॉर्मिंग लाईन्सवर तयार करते आणि उत्पादनादरम्यान बरगडीची उंची, प्रभावी रुंदी आणि लॉकिंग डेप्थ यासारखे प्रमुख परिमाण तपासते.
स्टँडर्ड कलर-लेपित स्टील छतावरील मुख्य फरक फास्टनिंग पद्धतीमध्ये आहे. पारंपारिक पॅनेल पॅनेलच्या पृष्ठभागावरुन जाणारे स्व-टॅपिंग स्क्रूसह सुरक्षित केले जातात, प्रत्येक स्क्रू छिद्रावर सीलंट आवश्यक असते. लपवलेले-फास्टनर पॅनेल त्याऐवजी इंटरलॉकिंग ब्रॅकेटवर अवलंबून असतात, याचा अर्थ पृष्ठभाग आत प्रवेश करण्यापासून मुक्त राहतो. हा दृष्टीकोन वॉटरप्रूफिंग सुधारतो, फास्टनर पॉईंट्सवर दीर्घकालीन गंजण्याचा धोका कमी करतो आणि छताला स्वच्छ स्वरूप देतो.
| प्रोफाइल प्रकार | बरगडीची उंची (मिमी) | प्रभावी रुंदी (मिमी) | उलगडलेली रुंदी (मिमी) | साहित्य वापर | ठराविक अनुप्रयोग |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | ५१-७१ | 760 | 1000 | ७६% | मोठमोठे कारखाने, विमानतळ, स्टेडियम |
| मॉडेल 820 | 50 | 820 | 1000 | ८२% | लहान-ते-मध्यम कालावधीचे औद्योगिक संयंत्रे |
| CC-750 (YX41-250-750) | 41 | 750 | सूचीबद्ध नाही | सूचीबद्ध नाही | मोठ्या-स्पॅन ठिकाणे; ऑस्ट्रेलियन तंत्रज्ञानावर आधारित |
| कामगिरी सूचक | पॅरामीटर / तपशील | शेरा |
|---|---|---|
| बेस मटेरियल ग्रेड | Q235B, Q345, उच्च-शक्तीचे स्टील (550 MPa वर्ग) | प्रोफाइल प्रकारावर अवलंबून आहे |
| सामान्य जाडी | 0.3-1.0 मिमी | मानक 0.5-0.6 मिमी |
| ठराविक प्रोफाइल | YX51-380-760 (Jiaochi 760), YX50-410-820 | प्रभावी रुंदी 760 मिमी किंवा 820 मिमी |
| कनेक्शन पद्धत | लपविलेले क्लिप-लॉक किंवा सीमिंग | पॅनेलच्या पृष्ठभागावर कोणतेही स्क्रू प्रवेश नाहीत |
| पुल-आउट प्रतिकार | ≥200 किलो | पॅनेल क्लिपसाठी मोजलेले मूल्य |
| सिंगल पॅनलची लांबी | 100 मी. पर्यंत | थर्मल विस्तार आणि आकुंचन समर्थन करते |
| अर्जाची व्याप्ती | मोठ्या-स्पॅन औद्योगिक वनस्पती, सार्वजनिक इमारती | R <50 m त्रिज्या असलेल्या वक्र छतासाठी योग्य नाही |
गुप्त-फास्टनर रंग-कोटेड स्टील पॅनेलच्या पृष्ठभागावर फास्टनर प्रवेश नसल्यामुळे, प्रणाली उघड-फास्टनर छप्परांमध्ये आढळणारा सामान्य गळतीचा मार्ग टाळते. पारंपारिक प्रणालींमध्ये, स्क्रूच्या छिद्रांवरील सीलंट कालांतराने वृद्ध होऊ शकते आणि क्रॅक होऊ शकते, ज्यामुळे पाणी आत येऊ शकते. जिओची 760 प्रोफाइल, बरगडीची उंची 71 मिमी आणि बरगडीचे अंतर 380 मिमी आहे, पावसाचे पाणी खोऱ्यांमधून ओव्हल्सपर्यंत वेगाने हलवण्यास मदत करते. जेव्हा सीमिंग मशीनने सीम बंद केले जातात, तेव्हा बाजूचे इंटरलॉक पाण्याच्या प्रवेशाविरूद्ध सतत अडथळा प्रदान करते. पृष्ठभागावरील छिद्रांची अनुपस्थिती देखील फास्टनर्सपासून गंजण्याची क्षमता कमी करते.
कंस जे पॅनेल्सला purlins ला धरून ठेवतात ते उत्थानाचा प्रतिकार करण्यासाठी डिझाइन केलेले आहेत. शेन्झेन बाओआन आंतरराष्ट्रीय विमानतळावर 5 MW रंग-स्टील-छतावरील फोटोव्होल्टेइक प्रकल्पादरम्यान, साइटवरील वाऱ्याचा दाब 0.75 kN/m² पर्यंत पोहोचला. लपविलेल्या क्लिपवरील पुल-आउट चाचण्यांमध्ये 200 किलोग्रॅमची पुल-आउट ताकद नोंदवली गेली, जी सुरक्षा आवश्यकता पूर्ण करते. YX41-250-750 कंसील्ड-क्लिप पॅनेल किमान 550 MPa ची उत्पादन ताकद आणि 5.2 मिमी पेक्षा जास्त लॉकिंग डेप्थ असलेले स्टील वापरते. प्रत्येक इंटरलॉकिंग रिब फिक्सिंग क्लिपद्वारे अँकर केली जाते, ज्यामुळे वारा आणि बर्फाचा भार हाताळण्याची छताची क्षमता सुधारते.
फिक्सिंग क्लिप छतावरील पॅनेलला उताराच्या बाजूने सरकण्याची परवानगी देतात कारण धातूचा विस्तार होतो आणि तापमान बदलांसह संकुचित होतो. या हालचाली दरम्यान पटल क्लिपसह गुंतलेले राहतात, त्यामुळे छप्पर आणि संरचना यांच्यातील कनेक्शन स्थिर राहते. हे ट्रान्सव्हर्स ओव्हरलॅप्सची आवश्यकता न ठेवता 100 मीटरच्या पुढे सतत पॅनेलची लांबी ठेवू देते, जे मोठ्या-स्पॅन छप्परांसाठी उपयुक्त आहे.
सिस्टम फॅक्टरी-प्रीफेब्रिकेटेड पॅनेल वापरते जे साइटवर इंटरलॉक करतात. CC-750 सारख्या काही छुप्या-क्लिप प्रोफाइलला विशेष सीमिंग मशीनची आवश्यकता नसते, जे श्रम कमी करू शकते आणि स्थापना वेळ कमी करू शकते. कॉइल स्टॉकची लांबी जॉब साइटवर कापली जाऊ शकते, 100 मीटरपेक्षा जास्त एकल पॅनेल सक्षम करते आणि शेवटच्या लॅप्सची संख्या कमी करते. हा दृष्टीकोन आडवा सांध्यातील गळतीचा धोका देखील कमी करतो.

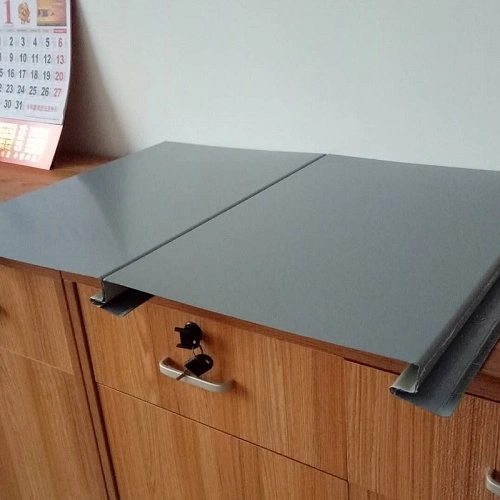

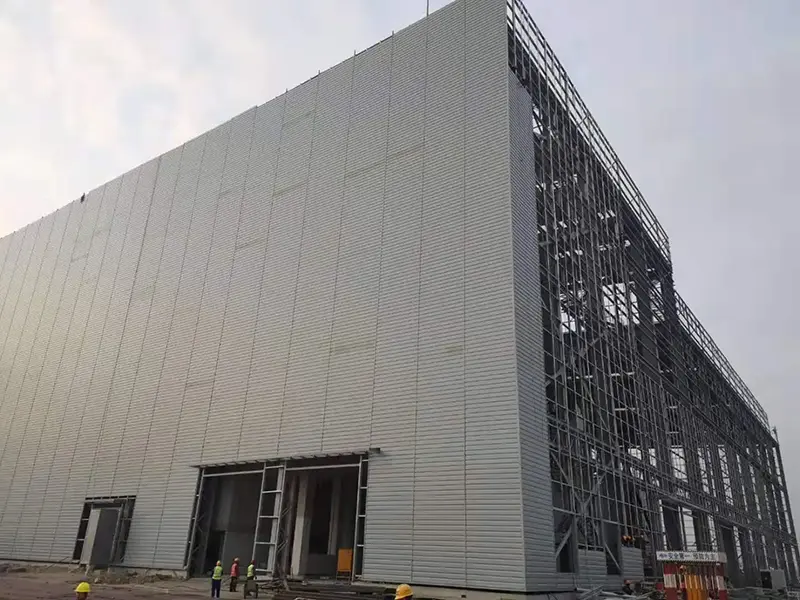

साइड इंटरलॉक सीमिंग मशीनसह यांत्रिकरित्या तयार केला जातो. परिणामी संयुक्त सामान्य परिस्थितीत पाणी प्रवेशास विरोध करण्यासाठी पुरेसे घट्ट आहे. योग्य छताचा उतार आणि ड्रेनेजची रचना देखील शिवणांमधून पाणी लवकर दूर करण्यास मदत करते.
बहुतेक लपविलेले-फास्टनर प्रोफाइल सरळ किंवा खूप मोठ्या त्रिज्या असलेल्या छतांसाठी आहेत. किमान वक्रता त्रिज्या पॅनेल प्रोफाइल आणि सामग्रीच्या जाडीवर अवलंबून असते. वक्र अनुप्रयोगांसाठी, ऑर्डर करण्यापूर्वी निर्मात्याकडे तपासा.
उघडलेल्या फास्टनर्सना प्रत्येक स्क्रू होलवर सीलंटची आवश्यकता असते. कालांतराने, सीलंट खराब होऊ शकते आणि गळतीचे मार्ग तयार करू शकते. लपलेले फास्टनर्स हे देखभाल बिंदू काढून टाकतात आणि स्क्रूच्या छिद्रांभोवती पाण्याचा प्रवेश आणि गंज होण्याचा धोका कमी करतात.
क्लिपवरील पुल-आउट चाचण्या साइटवर किंवा प्रयोगशाळेत केल्या जाऊ शकतात. मोजलेल्या मूल्याची तुलना इमारतीच्या स्थानासाठी डिझाइन विंड अपलिफ्ट लोडशी केली पाहिजे. पुरवठादार चाचणी डेटा प्रदान करू शकतात किंवा प्रकल्प-विशिष्ट सत्यापनास मदत करू शकतात.
शिपमेंट करण्यापूर्वी, पॅनेल प्रोफाइल भूमिती, लॉकिंग खोली, पृष्ठभाग कोटिंग स्थिती आणि मितीय अचूकतेसाठी तपासले जातात. बेस स्टीलसाठी मिल सर्टिफिकेट्स, क्लिप पुल-आउट स्ट्रेंथच्या अहवालांसह उपलब्ध असावेत. स्थापनेदरम्यान, सीम एंगेजमेंट आणि क्लिप अलाइनमेंटवर स्पॉट चेक सातत्यपूर्ण गुणवत्ता सुनिश्चित करण्यात मदत करतात.
