Louvered छिद्रित पत्रक

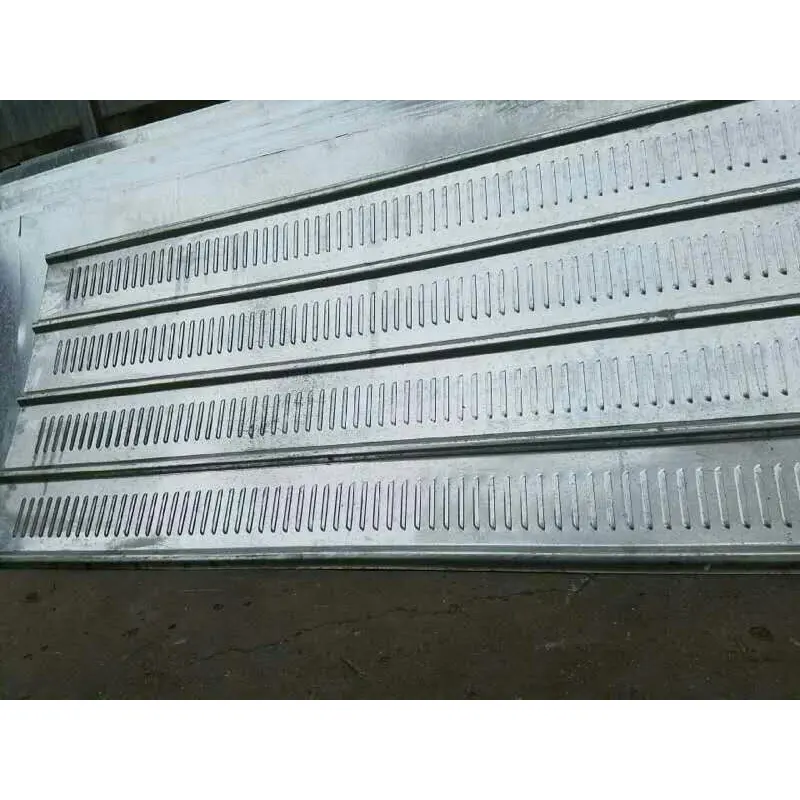

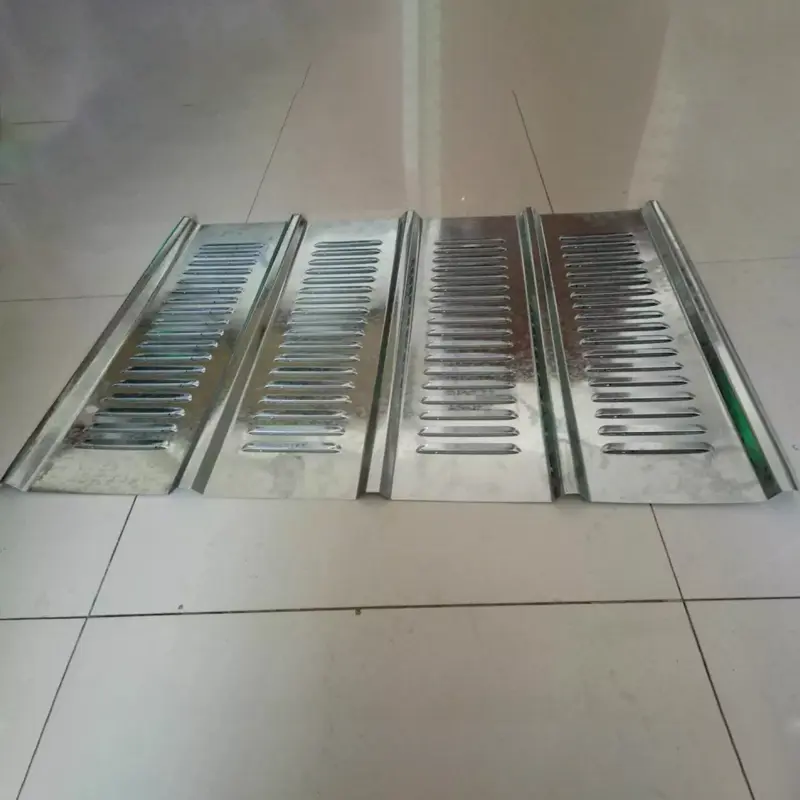

Louvered Perforated Sheet हे फंक्शनल आर्किटेक्चरल पॅनेल्स आहेत जे मेटल शीट्सवर प्रक्रिया करून हाय-स्पीड प्रिसिजन स्टॅम्पिंग उपकरणे वापरून कोन, लूव्हर सारखी ओपनिंगची रचना तयार करतात. मानक छिद्रित पॅनेलच्या विपरीत (ज्यामध्ये वर्तुळ किंवा चौकोन यांसारख्या सरळ छिद्रे असतात), लूव्हर्ड छिद्रित पॅनेलमध्ये कोनयुक्त लूव्हर्स असतात. हे डिझाइन दृश्याच्या आडव्या रेषेला अवरोधित करताना कर्ण वाहिन्यांमधून हवा वाहू देते, ज्यामुळे "हवेशी पण अपारदर्शक" प्रभाव प्राप्त होतो.

बेस मटेरियल सिलेक्शन

ऑपरेटिंग वातावरण आणि कार्यप्रदर्शन आवश्यकतांवर अवलंबून, खालील साहित्य निवडले जाऊ शकते:

Q235 गॅल्वनाइज्ड स्टील:बांधकामातील सर्वात सामान्य सामग्री. पृष्ठभागांवर हॉट-डिप गॅल्वनाइजिंग आणि इलेक्ट्रोस्टॅटिक पावडर कोटिंग (कोटिंग जाडी ≥60μm) सह उपचार केले जातात, सोलून किंवा गंजल्याशिवाय 500 तास मीठ फवारणी चाचणी सहन केली जाते. चाचणी मानक: ASTM B117 / ISO 9227. प्रयोगशाळा अहवाल विनंतीनुसार उपलब्ध आहेत.

304 स्टेनलेस स्टील:उच्च गंज प्रतिकार आवश्यक असलेल्या बाह्य वातावरणासाठी किंवा सजावटीच्या प्रकल्पांसाठी वापरले जाते.

ॲल्युमिनियम मिश्र धातु:वजन मर्यादा असलेल्या प्रकल्पांसाठी किंवा ॲल्युमिनियम-मॅग्नेशियम-मँगनीज रूफिंग पॅनेलसह सुसंगतता आवश्यक असलेल्या प्रकल्पांसाठी वापरले जाते.

उत्पादन प्रक्रिया आणि तपशील:हाय-स्पीड, तंतोतंत, पूर्णपणे स्वयंचलित पंचिंग लाइन वापरून उत्पादित, ही प्रणाली छिद्रित रंग-कोटेड स्टील कॉइल्स, ॲल्युमिनियम कॉइल आणि स्टेनलेस स्टील शीट्ससह विविध सामग्रीस समर्थन देते. मानक जाडी 0.5 मिमी ते 2.0 मिमी (पातळ पत्रके: 0.5–1.0 मिमी; जाड पत्रके: 1.0–2.0 मिमी) पर्यंत असते. ठराविक लूव्हर कोन 45°–60° असतात, ज्याचे खुल्या क्षेत्राचे प्रमाण 40%–60% असते. मानक शीट आकार 1000×2000mm आणि 1250×2500mm आहेत; सानुकूल आकार विनंतीनुसार उपलब्ध आहेत.

पृष्ठभाग उपचार:गॅल्वनाइज्ड स्टील शीट्स इलेक्ट्रोस्टॅटिक पावडर कोटिंगसह पूर्ण केल्या जाऊ शकतात. रंग RAL मानकांनुसार सानुकूलित केले जातात (सामान्य रंगांमध्ये गडद राखाडी, हलका राखाडी, शाही निळा आणि गडद हिरवा यांचा समावेश होतो).

कार्यप्रदर्शन पडताळणी

1. ध्वनिक कार्यप्रदर्शन – प्रयोगशाळेने मोजलेले आवाज कमी करणे

छिद्रित लूव्हर पॅनेलच्या ध्वनिक कार्यप्रदर्शनास ठोस प्रायोगिक डेटाचा आधार आहे. नॅशनल चेंग कुंग युनिव्हर्सिटी (तैवान) येथील आर्किटेक्चरल ध्वनीशास्त्र प्रयोगशाळेने सूक्ष्म छिद्रित आडव्या लूव्हर पॅनल्सवर केलेल्या पद्धतशीर संशोधनातून असे दिसून आले की सरासरी आवाज कमी करणे किमान 4dB ते कमाल 15dB पर्यंत असते. ध्वनिक कार्यप्रदर्शनावर प्रभाव टाकणाऱ्या प्रमुख चलांमध्ये लूव्हरची लांबी, लूव्हर जाडी, संरचनात्मक कॉन्फिगरेशन (एकतर्फी वि. दुहेरी बाजू असलेला छिद्र), लूव्हर अँगल आणि लूव्हर अंतर यांचा समावेश होतो.

2. वायुवीजन आणि वारा प्रतिकार – वाऱ्याचा प्रतिकार 30% पेक्षा कमी

छिद्रित लूव्हर पॅनेल नैसर्गिक वायुवीजन आणि लूव्हर्समधील कोन छिद्रांद्वारे दाब आराम सुलभ करतात, प्रभावीपणे वाऱ्याचा प्रतिकार कमी करतात. बांधकाम होर्डिंगमध्ये वापरल्यास, लूव्हर्ड एअरफ्लो डिझाइन पारंपारिक घन अडथळ्यांच्या तुलनेत वारा प्रतिरोध 30% पेक्षा कमी करते, तुलनात्मक पवन भार मोजणीवर आधारित. स्ट्रक्चरल कॅलक्युलेशन आणि प्रोजेक्ट-विशिष्ट पवन भार मूल्यांकनांद्वारे वास्तविक कार्यप्रदर्शन सत्यापित करून, लागू बिल्डिंग कोड (उदा., GB 50009 / EN 1991) नुसार स्थानिक वारा लोड आवश्यकता पूर्ण करण्यासाठी पॅनेल डिझाइन केले आहेत. यामुळे ते टायफून-प्रवण आणि वादळी किनारपट्टीच्या प्रदेशांसाठी योग्य बनते.

3. गंज आणि हवामानाचा प्रतिकार – 500-तास सॉल्ट स्प्रे चाचणी

छिद्रित लूव्हर पॅनल्सचा गंज प्रतिकार दुहेरी-प्रक्रिया प्रणालीद्वारे सुनिश्चित केला जातो: हॉट-डिप गॅल्वनाइजिंग त्यानंतर इलेक्ट्रोस्टॅटिक पावडर कोटिंग. गॅल्वनाइज्ड बेस लेयर उच्च-तापमान बरे केलेल्या आउटडोअर-ग्रेड पॉलिस्टर पावडर कोटिंगसह (≥60μm जाडी) एकत्र केला जातो. ASTM B117 / ISO 9227 नुसार पॅनल्स सोलून किंवा गंजल्याशिवाय 500 तास मीठ फवारणी चाचणीचा सामना करतात. तृतीय-पक्ष चाचणी अहवाल विनंती केल्यावर उपलब्ध आहेत आणि सामान्य पर्यावरणीय परिस्थितीत बाह्य सेवा आयुष्य अंदाजे 5-10 वर्षे आहे.

4. यांत्रिक आणि फॅब्रिकेशन गुणधर्म

Q235 गॅल्वनाइज्ड स्टीलपासून बनविलेले, सामग्री उत्कृष्ट संकुचित शक्ती देते, तर लूव्हर स्टॅम्पिंग प्रक्रिया उच्च मितीय अचूकता सुनिश्चित करते. रेल्वे ट्रान्झिट ऍप्लिकेशन्स (व्हेंटिलेशन आणि रेन-प्रूफ शटर) मध्ये, रचना हवेचा प्रवाह आणि हवामान संरक्षण संतुलित करण्यासाठी पुढील बाजूच्या छिद्रित लूव्हर पॅनेलसह मागील पावसाच्या बाफल्ससह एकत्र करते. मोटार चालवलेल्या उपकरणांच्या पॉवर कंपार्टमेंटसाठी, आवाज कमी करण्यासाठी 5-10 मिमी ध्वनी-शोषक सामग्री लूव्हर स्ट्रक्चरवर लागू केली जाऊ शकते.

5. सिद्ध अनुप्रयोग परिस्थिती

मोठ्या प्रमाणात सार्वजनिक इमारतीची सजावट आणि ध्वनी शोषण:विमानतळ, रेल्वे स्थानके, स्टेडियम, प्रदर्शन केंद्रे आणि मेट्रो स्थानके यासारख्या मोठ्या प्रकल्पांमध्ये सजावट आणि ध्वनिक उपचारांसाठी या लूव्हर्ड छिद्रित शीटचा वापर केला जातो.

बांधकाम होर्डिंग:लाउव्हर्ड छिद्रित होर्डिंगमध्ये बोल्ट असेंबलीसह मॉड्यूलर डिझाइन आहे, ज्यामुळे साइटवर वेल्डिंगची आवश्यकता नाहीशी होते. हे 5 पेक्षा जास्त वेळा पुनर्वापरास समर्थन देते आणि 95% च्या स्टीलच्या पुनर्वापराचा दर वाढवते.

उपकरणे वायुवीजन आणि उष्णता नष्ट करणे:उपकरणांच्या संलग्नकांसाठी उष्णता पसरवण्याचे पॅनेल म्हणून वापरल्या जाणाऱ्या, हे लूव्हर्स सामान्यत: स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील किंवा ॲल्युमिनियम (जाडी: 0.8-2 मिमी) पासून तयार केले जातात, धूळ आणि स्प्लॅश संरक्षण प्रदान करताना प्रभावी वायुवीजन आणि उष्णता नष्ट करतात.

मुख्य तपशील विहंगावलोकन

खाली सूचीबद्ध केलेले सर्व पॅरामीटर्स फॅक्टरी मानक उत्पादन किंवा संदर्भित चाचणीवर आधारित आहेत. विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलन उपलब्ध आहे.

मुख्य फायदे

1. दृश्यमानतेशिवाय वायुवीजन (अद्वितीय कार्यक्षमता).समोरून पाहिल्यावर एंगल लूव्हर डिझाइन एक ओव्हरलॅप तयार करते, नैसर्गिक वायुप्रवाहास अनुमती देताना बाहेरून 90% पेक्षा जास्त दृष्टीकोन अवरोधित करते - वेंटिलेशन आणि उष्णतेच्या अपव्ययसह गोपनीयतेचे संरक्षण संतुलित करते. व्हिज्युअल स्क्रीनिंग पॅनेलच्या पृष्ठभागावर लंब 1 मीटर अंतरावर मोजली जाते.

2. सत्यापित ध्वनिक कार्यप्रदर्शन (4–15 dB घट).प्रयोगशाळा चाचणी 4-15 dB च्या सरासरी आवाज कमी झाल्याची पुष्टी करते; ध्वनी शोषून घेणारा कापूस किंवा सूक्ष्म छिद्रयुक्त पटल जोडून कार्यक्षमता आणखी वाढवता येते.

3. गंज प्रतिकार आणि टिकाऊपणा (500-तास सॉल्ट स्प्रे पडताळणी).दुहेरी गंजरोधक संरक्षण (हॉट-डिप गॅल्वनाइझिंग प्लस इलेक्ट्रोस्टॅटिक पावडर कोटिंग) 500 तासांनंतर ASTM B117/ISO 9227 मीठ स्प्रे चाचणीनंतर सोलणे किंवा गंजणार नाही याची खात्री देते; 5-10 वर्षे बाह्य सेवा जीवन.

4. मॉड्युलर असेंब्ली आणि पुन: उपयोगिता.बोल्ट कनेक्शनसह मॉड्यूलर डिझाइन साइटवर वेल्डिंगची आवश्यकता काढून टाकते; 95% च्या स्टील रिसायकलिंग दरासह पॅनेल किमान पाच वेळा पुन्हा वापरल्या जाऊ शकतात.

5. लवचिक साहित्य आणि तपशील सानुकूलन.Q235 गॅल्वनाइज्ड स्टील, स्टेनलेस स्टील आणि ॲल्युमिनियम सारख्या विविध सामग्रीमध्ये उपलब्ध; प्लेटची जाडी, परिमाणे आणि रंग विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात.

अनुप्रयोग परिस्थिती

1.विमानतळ, रेल्वे स्थानके, स्टेडियम, प्रदर्शन केंद्रे आणि मेट्रो स्टेशन यासारख्या मोठ्या सार्वजनिक इमारतींसाठी सजावटीच्या आणि ध्वनी-शोषक प्रणाली.

2.रस्तेकाम, भुयारी मार्ग उत्खनन आणि निवासी नूतनीकरणासाठी बांधकाम साइट होर्डिंग (वारा प्रतिरोध आणि दबाव आराम आवश्यक).

3.औद्योगिक वनस्पती आणि उपकरणे खोल्यांसाठी वायुवीजन, उष्णता नष्ट करणे आणि धूळ संरक्षण.

4.महानगरपालिका रस्ते आणि औद्योगिक क्षेत्रांसाठी आवाज अडथळे (जेव्हा ध्वनी-शोषक सामग्रीसह एकत्र केले जाते).

5.एकात्मिक आर्किटेक्चरल शेडिंग आणि वेंटिलेशन लूव्हर सिस्टम.

छिद्रित लूव्हर पॅनेल का निवडावे?

वास्तुशिल्प सजावट, बांधकाम होर्डिंग किंवा आवाज कमी करण्याच्या प्रकल्पांसाठी वेंटिलेशन आणि स्क्रीनिंग संतुलित करणारे फंक्शनल पॅनल तुम्ही शोधत आहात? Q235 गॅल्वनाइज्ड स्टील किंवा स्टेनलेस स्टीलपासून बनवलेल्या, या पॅनल्समध्ये अचूक-मुद्रांकित, 45°–60° कोनयुक्त लूव्हर्स आहेत. ते 90% पेक्षा जास्त व्हिज्युअल स्क्रीनिंग प्रदान करतात (1m लंबवत दृश्यावर मोजले जाते) नैसर्गिक वायुवीजन आणि दाब आराम सक्षम करताना, घन पॅनेलच्या तुलनेत 30% पेक्षा कमी वारा प्रतिरोध देतात. ध्वनिक प्रयोगशाळा चाचणी 4-15 dB आवाज कमी झाल्याची पुष्टी करते, तर 500-तास मीठ फवारणी चाचण्या (ASTM B117 / ISO 9227) त्यांच्या गंज प्रतिकाराची पडताळणी करतात; मॉड्युलर डिझाईन पुन्हा पुन्हा वापरण्याची परवानगी देते. मोठ्या सार्वजनिक इमारतींमध्ये सजावटीच्या ध्वनी शोषणापासून ते शहरी रस्त्यांच्या कामासाठी वारा-प्रतिरोधक होर्डिंगपर्यंत, छिद्रित लूव्हर पॅनेल—प्रमाणित कामगिरी डेटाद्वारे समर्थित—आवाज कमी आणि वारा प्रतिरोधकतेसोबत "दृश्यतेशिवाय वायुवीजन" सुनिश्चित करणारे विश्वसनीय उपाय देतात.

वारंवार विचारले जाणारे प्रश्न

1. मीठ फवारणी चाचणीसाठी कोणती मानके वापरली जातात?

आम्ही आमच्या पावडर-लेपित पॅनल्सची ASTM B117 किंवा ISO 9227 नुसार 500 तासांसाठी चाचणी करतो. निकाल सत्यापित करण्यासाठी विनंती केल्यावर तृतीय-पक्ष चाचणी अहवाल उपलब्ध आहेत.

2. 90% व्हिज्युअल स्क्रीनिंग कसे मोजले जाते?

व्हिज्युअल स्क्रीनिंग रेट पॅनेलच्या पृष्ठभागावर लंब 1 मीटर अंतरावर मोजला जातो. सामान्य दृश्य कोनांतर्गत, कोन असलेले लूव्हर्स 90% पेक्षा जास्त क्षैतिज दृष्टीच्या रेषेला अवरोधित करण्यासाठी ओव्हरलॅप करतात आणि तरीही हवेचा प्रवाह करण्यास परवानगी देतात.

3. उच्च वारा असलेल्या भागात पॅनेल वापरले जाऊ शकतात?

होय. सॉलिड पॅनल्सच्या तुलनेत लूव्हर्ड डिझाइन वाऱ्याचा भार 30% कमी करते. पॅनेल आणि सपोर्ट स्ट्रक्चर पुरेशा प्रमाणात डिझाइन केले आहेत याची खात्री करण्यासाठी आम्ही लागू कोड (उदा. GB 50009 किंवा EN 1991) नुसार प्रकल्प-विशिष्ट वारा भार गणना करतो.

4. लूव्हर्ड छिद्रित पॅनेलसाठी कोणती सामग्री उपलब्ध आहे?

आम्ही Q235 गॅल्वनाइज्ड स्टील, 304 स्टेनलेस स्टील आणि ॲल्युमिनियम मिश्र धातु ऑफर करतो. निवड गंज आवश्यकता, वजन मर्यादा आणि सौंदर्यविषयक प्राधान्यांवर अवलंबून असते. सर्व सामग्री विविध RAL रंगांमध्ये पावडर-लेपित असू शकते.

5. ऑर्डर देण्यापूर्वी तुम्ही नमुने किंवा चाचणी अहवाल प्रदान करता का?

होय, आम्ही मूल्यमापनासाठी नमुना पॅनेल देऊ शकतो आणि विनंती केल्यावर संबंधित चाचणी अहवाल (मीठ स्प्रे, ध्वनिक, यांत्रिक) सामायिक करू शकतो. आमची अभियांत्रिकी टीम तुमच्या विशिष्ट प्रकल्पासाठी तांत्रिक सल्ला देखील देते.

6. पॅनेल कसे स्थापित केले जातात?

ऑन-साइट वेल्डिंगची आवश्यकता दूर करून, पॅनेल्स मॉड्यूलर बोल्ट असेंबलीसाठी डिझाइन केलेले आहेत. हे जलद प्रतिष्ठापन आणि सुलभ पृथक्करण करण्यास अनुमती देते आणि पॅनेल अनेक वेळा पुन्हा वापरल्या जाऊ शकतात.
