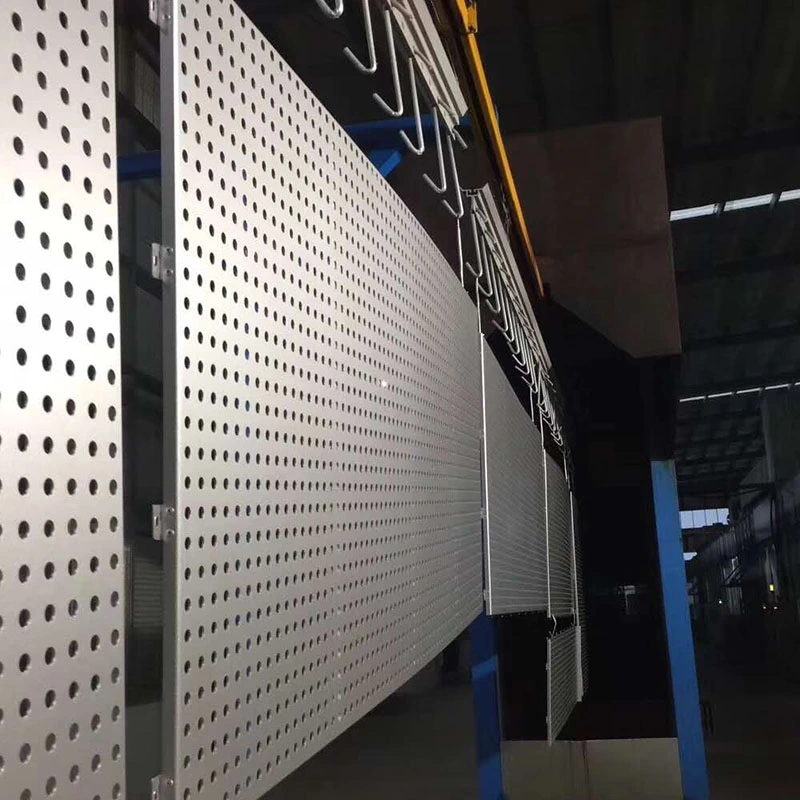

Alu-Mg-Mn छिद्रित पॅनेल AA3004 मालिका ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातुपासून (AlMg1Mn1) हाय-स्पीड अचूक पंचिंग उपकरणे वापरून तयार केले जातात.SENBO बांधकाम साहित्यहे पॅनेल आर्किटेक्चरल ऍप्लिकेशन्ससाठी पुरवते ज्यांना ध्वनिक कार्यप्रदर्शन आणि व्हिज्युअल अपील दोन्ही आवश्यक असतात, जसे की विमानतळ टर्मिनल, हाय-स्पीड रेल्वे स्टेशन, क्रीडा स्थळे आणि प्रदर्शन केंद्रे.
मिश्रधातूमध्ये अंदाजे 1.0%-1.5% मँगनीज आणि 0.8%-1.3% मॅग्नेशियम असते, शिल्लक ॲल्युमिनियम असते. ही रचना कमी घनता आणि चांगली यांत्रिक शक्ती यांचे संयोजन प्रदान करते. बेस मेटल गैर-दहनशील आहे, आणि तयार केलेले पॅनेल वक्र किंवा सपाट पृष्ठभागांसाठी डिझाइन लवचिकता देतात.
कठिण पृष्ठभाग असलेल्या मोठ्या मोकळ्या जागेत अनेकदा अत्याधिक प्रतिध्वनी आणि प्रतिध्वनीचा त्रास होतो. छिद्रित Al-Mg-Mn पटल ध्वनी शोषून घेणाऱ्या सामग्रीसह एकत्र केले जाऊ शकतात जसे की ध्वनिक फॅब्रिक किंवा काचेचे लोकर असेंब्ली तयार करण्यासाठी जे ध्वनी शोषण सुधारते. ऑप्टिमाइझ केलेल्या कॉन्फिगरेशनमध्ये, एकत्रित प्रणाली विशिष्ट प्रयोगशाळेच्या परिस्थितीत 0.9 वरील ध्वनी शोषण गुणांक प्राप्त करू शकते.
वास्तविक ध्वनिक कार्यप्रदर्शन पॅनेलच्या छिद्राचा दर, भोकांचा व्यास, आधार सामग्रीचा प्रकार आणि जाडी, हवेच्या पोकळीची खोली आणि माउंटिंग पद्धतीवर अवलंबून असते. प्रतिनिधी कॉन्फिगरेशनसाठी चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
उदाहरणार्थ, ध्वनि-शोषक कापूस आणि ध्वनिक फॅब्रिकसह छिद्रित Al-Mg-Mn पॅनेल वापरणारी ध्वनिक प्रणाली झोंग्यांग काउंटी स्टेडियममध्ये प्रतिध्वनी समस्यांचे निराकरण करण्यासाठी स्थापित केली गेली. लिनी ऑलिम्पिक स्पोर्ट्स पार्क स्टेडियममध्ये, आवाज कमी करण्यासाठी छतावर काचेच्या-लोकरच्या इन्सुलेशनसह छिद्रित पॅनेल जोडले गेले. हे प्रकल्प ठराविक ऍप्लिकेशन्स प्रदर्शित करतात, परंतु प्रत्येक डिझाइनसाठी विशिष्ट कार्यप्रदर्शन सत्यापित केले पाहिजे.
ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातुची घनता अंदाजे 2.75 g/cm³ आहे, स्टीलच्या सुमारे एक तृतीयांश. दीर्घ-स्पॅन छप्पर किंवा निलंबित छतामध्ये वापरल्यास हे संरचनात्मक भार कमी करते. H36/H46 टेम्परमधील AA3004 240-285 MPa ची तन्य शक्ती, किमान 190 MPa ची उत्पन्न शक्ती आणि किमान 3% वाढवते, फॉर्मेबिलिटीसह सामर्थ्य संतुलित करते.
मेटल सब्सट्रेट स्वतःच गैर-दहनशील आहे. संपूर्ण पॅनेल असेंब्लीचे फायर वर्गीकरण पॅनेलची रचना, कोटिंग, छिद्र कॉन्फिगरेशन आणि कोणत्याही आधार सामग्रीवर अवलंबून असते आणि लागू चाचणी अहवालाद्वारे याची पुष्टी केली पाहिजे. परिभाषित फायर रेटिंग आवश्यक असलेल्या प्रकल्पांसाठी, आम्ही मान्यताप्राप्त प्रयोगशाळांकडून कागदपत्रे प्रदान करू शकतो.
ॲल्युमिनियमची पृष्ठभाग नैसर्गिकरित्या एक दाट ऑक्साईड थर बनवते जी सौम्य ऍसिड आणि अल्कली विरूद्ध स्व-संरक्षणात्मक गंज प्रतिकार प्रदान करते. अपेक्षित सेवा जीवन मिश्रधातूचा दर्जा, कोटिंग प्रणाली, प्रतिष्ठापन गुणवत्ता आणि पर्यावरणीय प्रदर्शनावर अवलंबून असते. परिभाषित टिकाऊपणा लक्ष्यांसह प्रकल्पांसाठी, सामग्री आणि कोटिंगची निवड विशिष्ट वातावरणावर आधारित असावी.
खालील तक्त्यामध्ये वैशिष्ट्यपूर्ण वैशिष्ट्ये आहेत. भोक व्यास, नमुना, छिद्र दर, प्रोफाइल आकार आणि कोटिंग रंग यासाठी सानुकूलन उपलब्ध आहे.
| कामगिरी सूचक | पॅरामीटर/स्पेसिफिकेशन | नोट्स |
|---|---|---|
| बेस मटेरियल ग्रेड | AA3004 (AlMg1Mn1) | Al-Mg-Mn मिश्रधातू |
| मानक जाडी | 0.5-1.2 मिमी | स्पॅन आणि ध्वनिक गरजांवर आधारित निवडले |
| सामान्य प्रोफाइल | YX15-225-900, YX35-200-800, इ. | अनेक प्रोफाइल पर्याय उपलब्ध |
| छिद्र पाडण्याचा दर | <30% (सानुकूल करण्यायोग्य) | ध्वनिक डिझाइननुसार समायोज्य |
| मानक भोक व्यास | Φ2.0 मिमी, Φ2.5 मिमी, Φ3.0 मिमी | सानुकूल व्यास उपलब्ध |
| तन्य शक्ती | 240–285 MPa | AA3004 H36/H46 स्वभाव |
| उत्पन्न शक्ती | ≥190 MPa | AA3004 H36/H46 स्वभाव |
| ध्वनी शोषण गुणांक | ≥0.9 (संमिश्र असेंबली) | अकौस्टिक बॅकिंगसह एकत्र केल्यावर; चाचणी अटी लागू |
| फायर रेटिंग | मेटल सब्सट्रेट नॉन-दहनशील | लागू चाचणी प्रति विधानसभा वर्गीकरण |
| डिझाइन सेवा जीवन | प्रकल्प-विशिष्ट | मिश्रधातू, कोटिंग आणि पर्यावरणावर अवलंबून असते |
1. मोठ्या जागेत प्रभावी ध्वनिक नियंत्रण.ध्वनी-शोषक असेंब्लीचा भाग म्हणून वापरल्यास, पटल प्रतिध्वनी आणि प्रतिध्वनी कमी करण्यास मदत करतात. कार्यप्रदर्शन बॅकिंग सामग्री आणि स्थापना तपशीलांवर अवलंबून असते.
2. पुरेसे सामर्थ्य असलेले हलके.कमी घनतेमुळे स्ट्रक्चरल लोड कमी होतो, तर 240 MPa वरील तन्य शक्ती जास्त विक्षेप न करता दीर्घ-स्पॅन ऍप्लिकेशन्सना समर्थन देते.
3. गंज प्रतिकार आणि दीर्घायुष्य.नैसर्गिक ऑक्साईड थर आणि पर्यायी PVDF कोटिंग हवामान आणि सौम्य रासायनिक प्रदर्शनास प्रतिकार प्रदान करते. वास्तविक सेवा जीवन पर्यावरणीय परिस्थिती आणि देखभाल यावर अवलंबून असते.

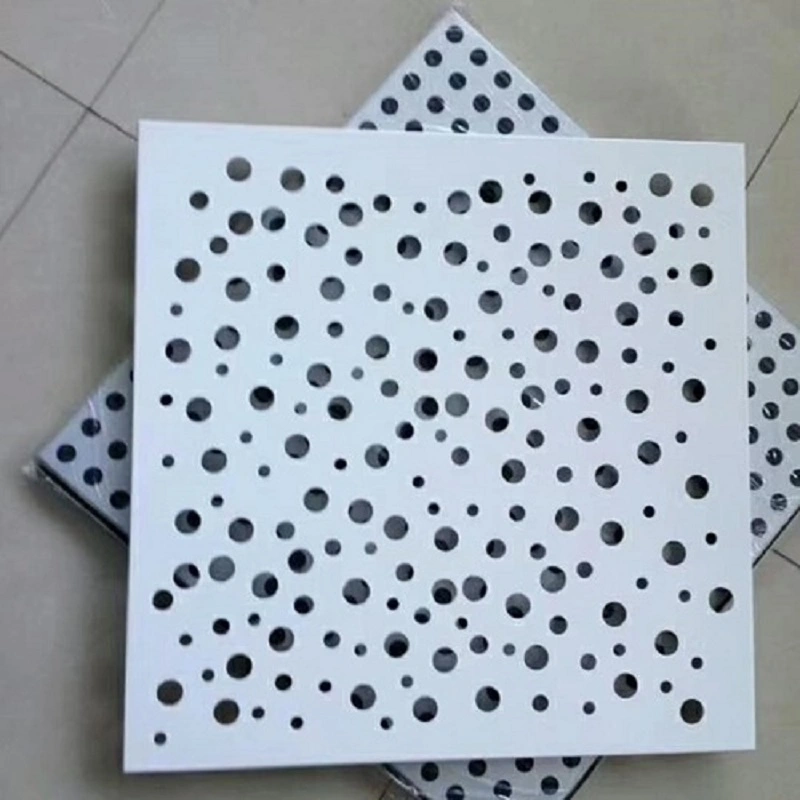

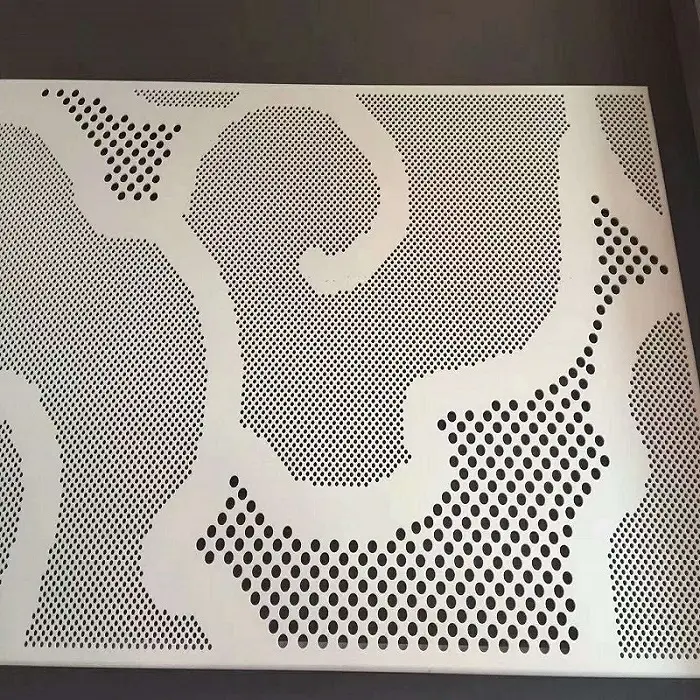

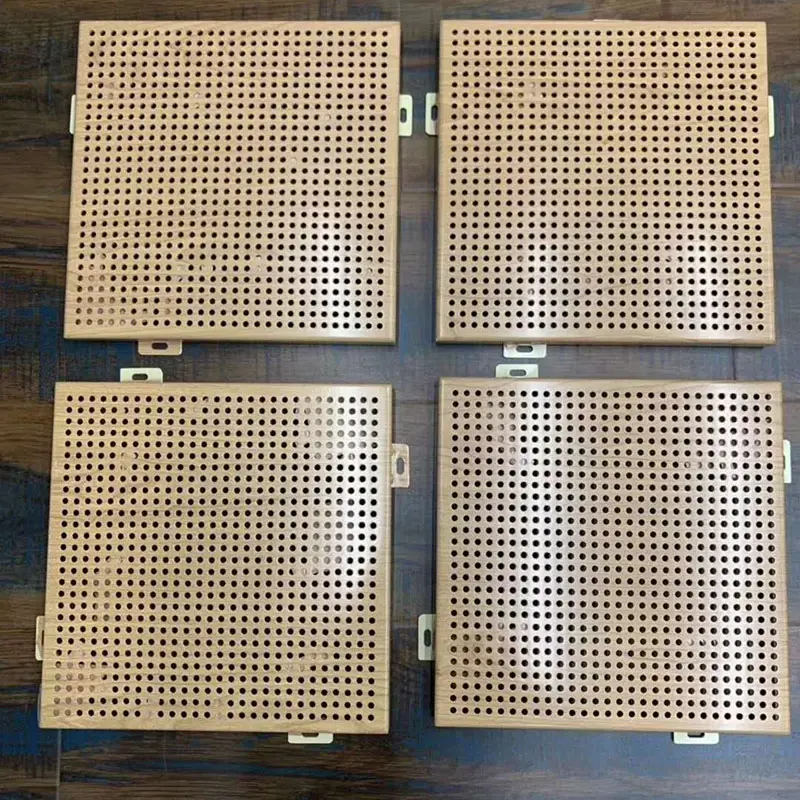

4. डिझाइन लवचिकता.छिद्र पाडणे नमुना, छिद्र व्यास, खुले क्षेत्र, प्रोफाइल आकार आणि रंग स्थापत्य आणि ध्वनिक आवश्यकता पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात.
5. पुनर्वापर करण्यायोग्य साहित्य.ॲल्युमिनियम मिश्र धातु त्याच्या सेवा आयुष्याच्या शेवटी पूर्णपणे पुनर्वापर करण्यायोग्य आहे, टिकाऊ इमारत पद्धतींशी संरेखित आहे.
ध्वनिक डिझाइनसाठी:लक्ष्य रिव्हर्बरेशन वेळ आणि आवश्यक शोषण निश्चित करा. योग्य छिद्र दर निवडा आणि ध्वनिक फॅब्रिक किंवा ध्वनी-शोषक कापसासह एकत्र करा. पॅनेलच्या मागे हवा पोकळी कमी-फ्रिक्वेंसी कामगिरी सुधारू शकते.
फायर-रेट केलेल्या क्षेत्रांसाठी:आवश्यक फायर रेटिंगची पुष्टी करा आणि कोणत्याही आधार सामग्रीसह संपूर्ण असेंब्ली स्थानिक कोडची पूर्तता करते याची खात्री करा. मेटल पॅनेल स्वतःच गैर-दहनशील आहे, परंतु जोडलेली सामग्री एकूण रेटिंगवर परिणाम करू शकते.
बाहेरील किंवा उच्च आर्द्रता असलेल्या वातावरणासाठी:वर्धित हवामान प्रतिकारासाठी PVDF सारखी योग्य कोटिंग प्रणाली निवडा. ओलावा रोखण्यासाठी स्थापनेदरम्यान सांधे आणि कडा व्यवस्थित सील करा.
स्थापनेदरम्यान:छिद्रित पृष्ठभाग वाकणे किंवा स्क्रॅच करणे टाळण्यासाठी योग्य उचलण्याच्या पद्धती वापरा. निर्दिष्ट फास्टनिंग पॅटर्नचे अनुसरण करा आणि स्वच्छ दिसण्यासाठी योग्य संरेखन सुनिश्चित करा.
1.स्टेडियम आणि नेटोरियम यांसारख्या क्रीडा स्थळांसाठी ध्वनी-शोषक कमाल मर्यादा आणि भिंत प्रणाली.
2.विमानतळ टर्मिनल, हाय-स्पीड रेल्वे स्टेशन आणि मेट्रो स्टेशन्ससह वाहतूक केंद्रांसाठी ध्वनिक सजावटीची स्थापना.
3.कॉन्फरन्स सेंटर्स, एक्झिबिशन सेंटर्स आणि थिएटर यासारख्या विशिष्ट ध्वनिक आवश्यकता असलेल्या सार्वजनिक इमारती.
4.औद्योगिक वनस्पती आणि उपकरणे खोल्यांसाठी आवाज कमी करण्याचे उपाय.
Al-Mg-Mn पॅनेल समान जाडीच्या स्टील पॅनेलपेक्षा हलके असतात, संरचनात्मक भार कमी करतात आणि स्थापना सुलभ करतात. ते ऑक्साईड लेयरपासून नैसर्गिक गंज प्रतिकार देखील देतात, तर स्टील पॅनेलला गॅल्वनाइजिंग किंवा कोटिंग आवश्यक असते. मिश्रधातूची सुरूपता ते वक्र किंवा गुंतागुंतीच्या आकारांसाठी योग्य बनवते.
मोठ्या ठिकाणांसाठी, 15% आणि 30% दरम्यान छिद्र दर सामान्य आहे, परंतु इष्टतम मूल्य लक्ष्य वारंवारता श्रेणी आणि आधार सामग्रीवर अवलंबून असते. ध्वनीशास्त्र सल्लागार खोलीच्या आकारमानावर आणि इच्छित वापराच्या आधारावर विशिष्ट शिफारसी देऊ शकतो.
क्र. ०.९ किंवा त्याहून अधिक नोंदवलेले मूल्य संपूर्ण असेंब्लीचा संदर्भ देते, ज्यामध्ये छिद्रित पॅनेल, सच्छिद्र शोषक (उदा. काचेचे लोकर) आणि कोणत्याही हवेच्या पोकळीचा समावेश होतो. केवळ पॅनेलमध्ये मर्यादित शोषण आहे. आम्ही गंभीर प्रकल्पांसाठी प्रतिनिधी असेंब्लीची चाचणी घेण्याची शिफारस करतो.
AA3004 हे सामान्यतः बाह्य छप्पर आणि दर्शनी भागाच्या अनुप्रयोगांसाठी निर्दिष्ट केले जाते कारण त्याची उच्च शक्ती आणि चांगली गंज प्रतिरोधकता आहे. AA3003 कमी मागणी असलेल्या अंतर्गत अनुप्रयोगांसाठी वापरले जाऊ शकते. प्रकल्प अभियंत्याशी खात्री करा की कोणता ग्रेड संरचनात्मक आणि टिकाऊपणा आवश्यकता पूर्ण करतो.
पॅनेलची जाडी स्ट्रक्चरल कडकपणा आणि वजन या दोन्हींवर परिणाम करते. निलंबित छतासाठी, 0.8-1.0 मिमी जाडीचा वापर मध्यम स्पॅनसाठी केला जातो, तर मोठ्या स्पॅनसाठी किंवा जास्त भारांसाठी 1.2 मिमी आवश्यक असू शकते. निर्मात्याचे स्पॅन टेबल आणि प्रकल्पाच्या लोड आवश्यकतांनी निवडीचे मार्गदर्शन केले पाहिजे.
Tianjin SENBO Building Materials Technology Co., Ltd. छिद्रित Al-Mg-Mn पॅनेल, छिद्रित रॉक वूल कंपोझिट पॅनेल, मॉड्यूलर क्लीनरूम वॉल पॅनेल आणि इतर धातूच्या लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
