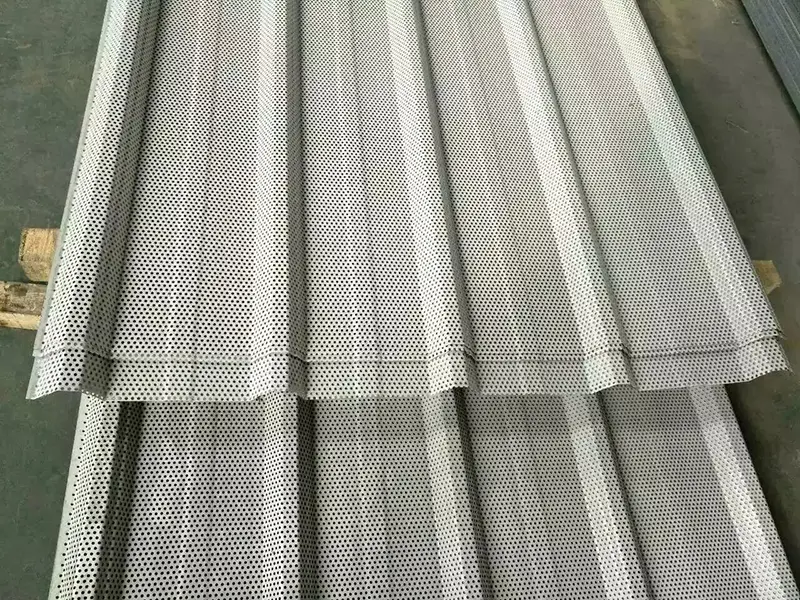

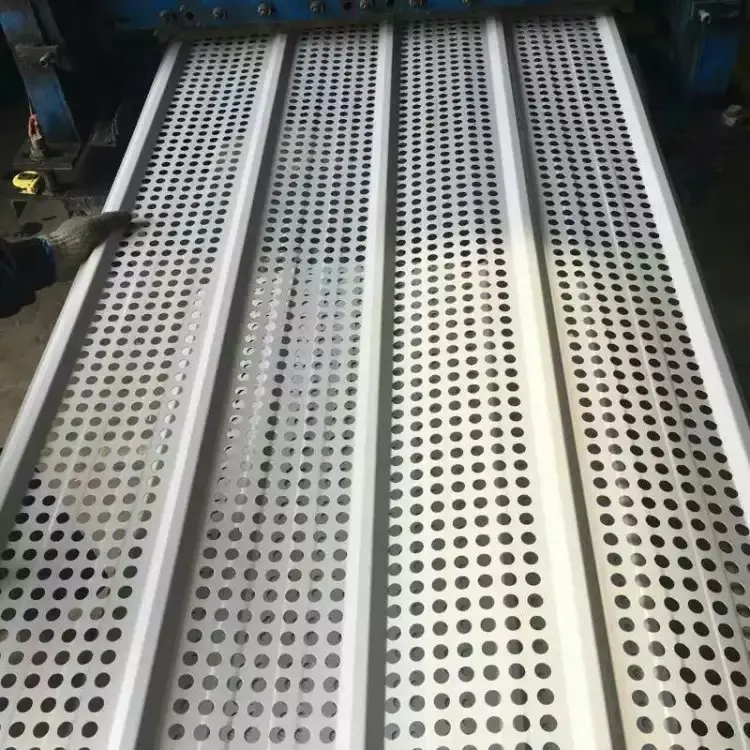

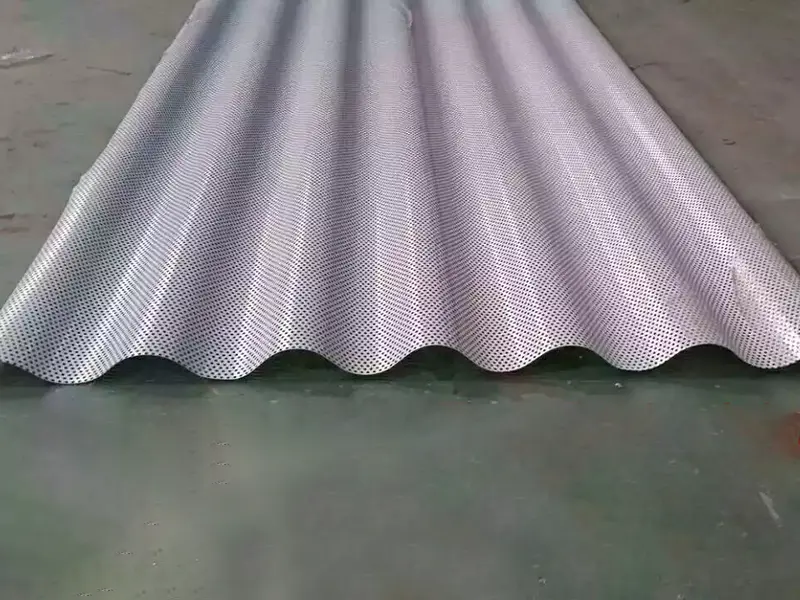

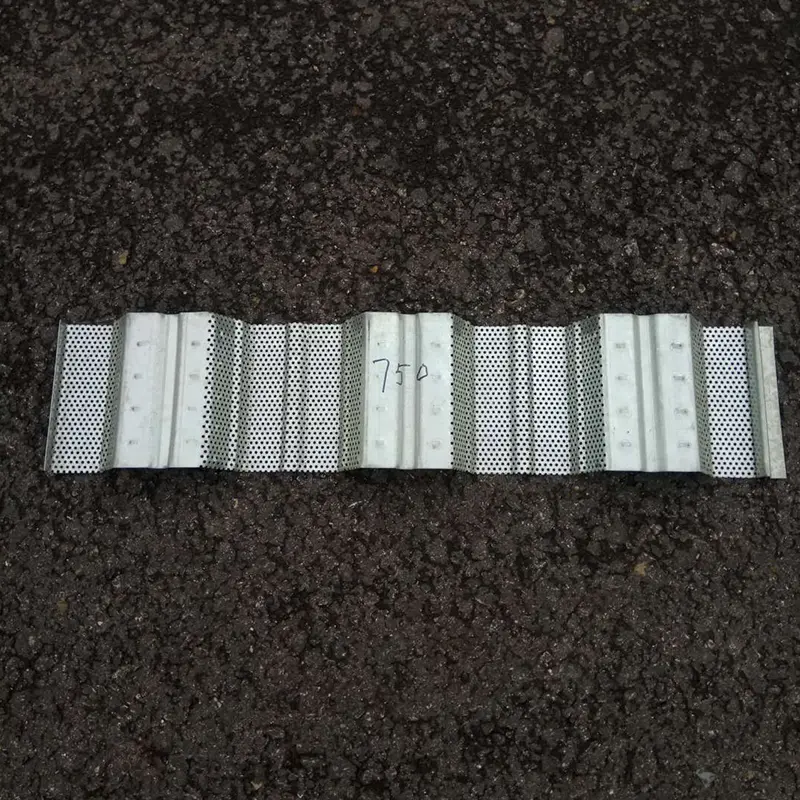

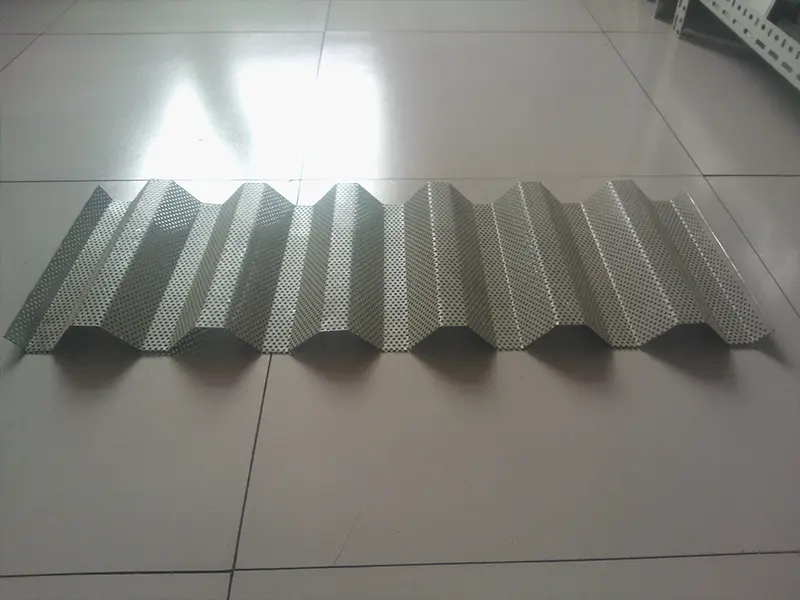

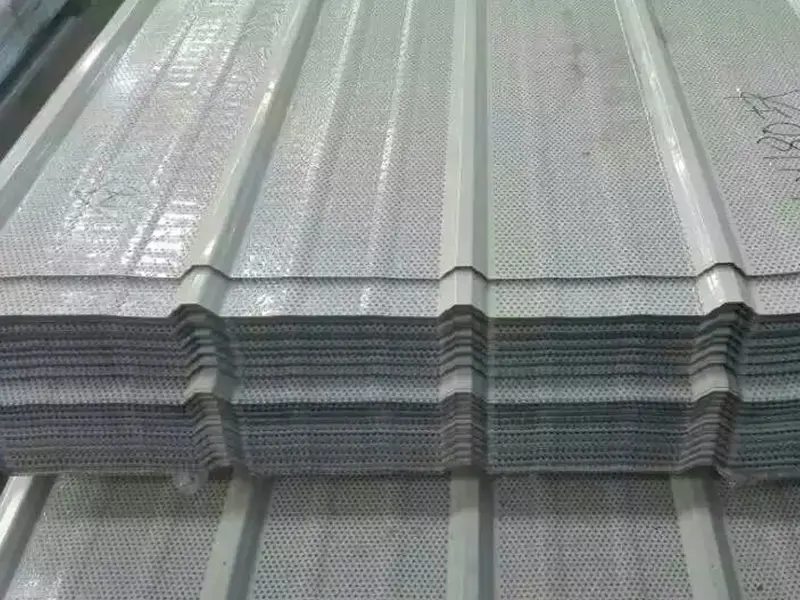

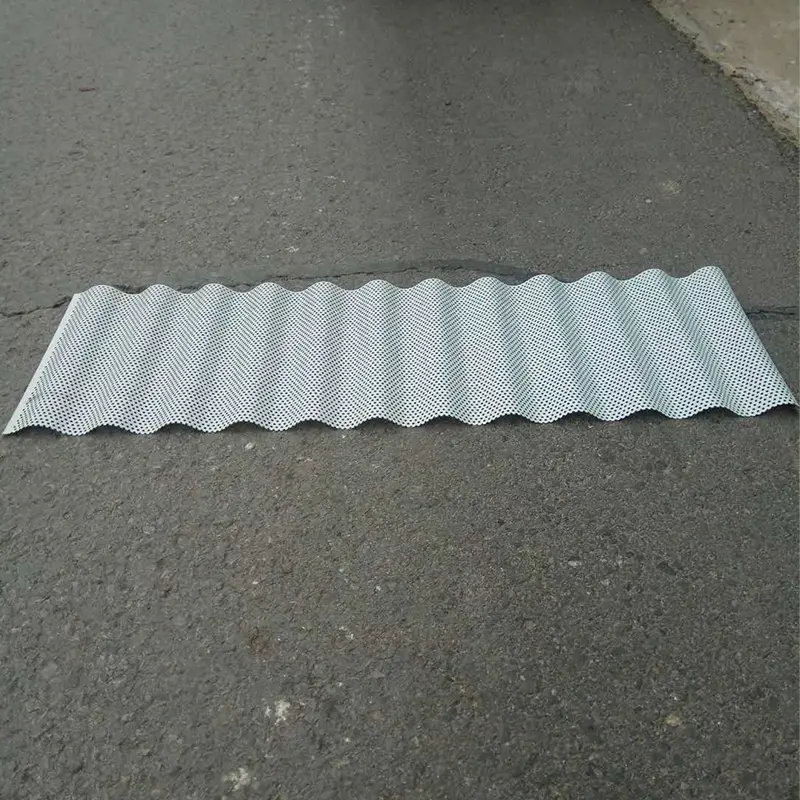

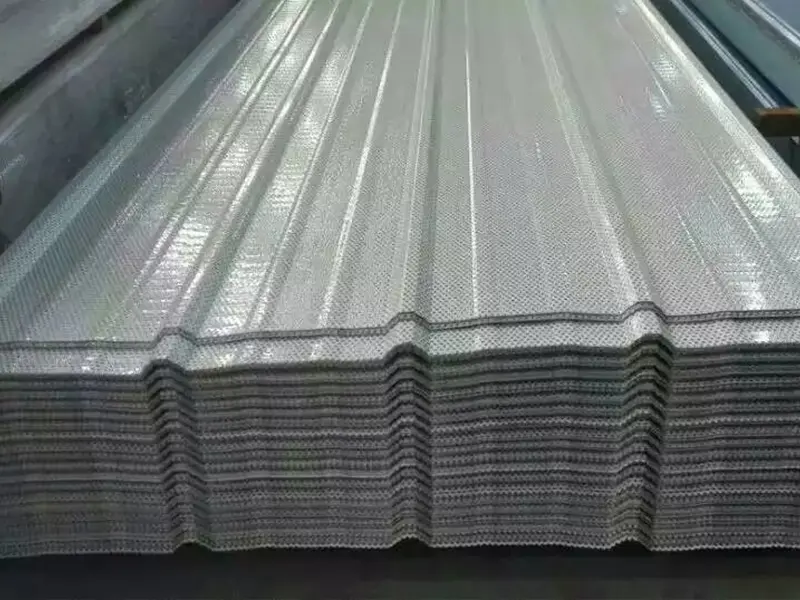

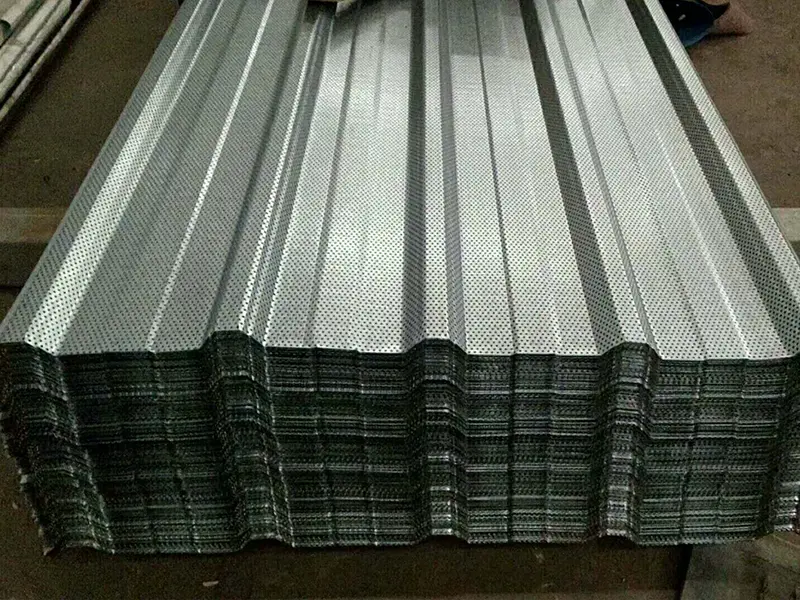

छिद्रित प्रोफाइल केलेले मेटल पॅनेल

चाचणी कालावधी:सलग आठ महिने अखंड ऑन-साइट मॉनिटरिंग.

चाचणी परिस्थिती:औद्योगिक कारखान्यातील छप्पर आणि आतील भिंती, स्टेडियमची छत, भुयारी मार्गावरील उपकरणे खोलीतील ध्वनिक भिंती आणि महामार्गावरील आवाज अडथळे.

मानक भार:0.6–1.2 kN/m² चे भार समान रीतीने वितरित केले जातात, जे औद्योगिक वनस्पती आणि ठिकाणाच्या कमाल मर्यादेसाठी मानक भारांशी संबंधित असतात.

मुख्य निष्कर्ष:आर्किटेक्चरल लिफाफा पॅनेलसाठी, आवाज कमी करणे, वायुवीजन आणि स्ट्रक्चरल स्थिरता सामान्य छिद्रित शीट्सच्या वैशिष्ट्यांपेक्षा प्राधान्य घेतात. हे SENBO सच्छिद्र प्रोफाइल केलेल्या मेटल पॅनेलच्या मुख्य डिझाइन लाभाचे प्रतिनिधित्व करते.

फॅक्टरी पॅनेलवरील एका महिन्याच्या तुलनात्मक लोड चाचणीने SENBO छिद्रित प्रोफाइल केलेल्या शीट्स आणि मानक छिद्रित प्रोफाइल केलेल्या शीट्समधील संरचनात्मक कार्यक्षमतेतील फरक स्पष्टपणे दर्शविला.

मानक छिद्रित प्रोफाइल शीट्स:1.5 मीटर अंतराखाली, 3 तासांच्या सतत लोडिंगनंतर लक्षणीय विक्षेपण झाले.

SENBO छिद्रित प्रोफाइल शीट्स:ऑप्टिमाइझ्ड कोरुगेशन प्रोफाइल आणि एकसमान छिद्र लेआउट वैशिष्ट्यीकृत, लोड समान रीतीने वितरीत केले जाते. त्याच कालावधीत आणि 72 तास पूर्ण लोड अंतर्गत, कोणतीही दृश्यमान विकृती आली नाही. नियंत्रित परिस्थितीत तुलनात्मक लवचिक क्षमता चाचण्या (पॅनेलची जाडी 0.6 मिमी, छिद्राचे प्रमाण 20%, 35 मिमी रिब प्रोफाइल) 22%–28% ची सुधारणा दर्शवते.

हे उच्च सामर्थ्य प्राप्त करणारे मुख्य संरचनात्मक डिझाइन घटक:

मानक 35 मिमी हाय-प्रोफाइल रिब:जडत्वाच्या क्षणाला अनुकूल करते, समान रीतीने छप्पर आणि छतावरील भार वितरीत करते आणि स्थानिक ताण एकाग्रता कमी करते.

स्टॅगर्ड (क्विंकनक्स) छिद्र नमुना:रेखीय छिद्र नमुन्यांशी संबंधित ताण एकाग्रता टाळते, ज्यामुळे संपूर्ण संरचनात्मक कडकपणा राखला जातो.

SENBO सच्छिद्र प्रोफाइल केलेल्या शीट्समध्ये कार्यशाळेतील आवाज, रहदारीचा आवाज आणि ठिकाणाच्या पुनरावृत्तीसाठी ऑप्टिमाइझ केलेली ध्वनिक रचना वैशिष्ट्यीकृत आहे. व्यावसायिक ध्वनिक प्रयोगशाळांमध्ये सिम्युलेटेड चाचणीद्वारे आवाज कमी करण्याच्या कामगिरीची पडताळणी केली गेली आहे.

चाचणी अटी:ध्वनी शोषणासाठी 20% मानक छिद्र दर, 50mm रॉक वूल बॅकिंग लेयर, ISO 354 / ASTM C423 रिव्हर्बरेशन रूम पद्धतींनुसार मध्यम-ते-उच्च वारंवारता आवाज (500Hz–2000Hz) विरुद्ध चाचणी केली गेली.

चाचणी परिणाम:ध्वनी कमी करणे गुणांक (NRC) 0.7–0.9 पर्यंत पोहोचतो. छिद्रे एक प्रतिध्वनी-शोषक रचना तयार करतात. छिद्रांमधून जाणाऱ्या ध्वनी लहरींमुळे पोकळीतील अनेक ऊर्जा हानी होते, ज्यामुळे यांत्रिक गर्जना, रहदारीचा आवाज आणि ठिकाण प्रतिध्वनी प्रभावीपणे कमी होतात.

हे ध्वनी-शोषक कार्यप्रदर्शन फॅक्टरी वर्कशॉप्स, सबवे उपकरणे खोल्या, स्टेडियम आणि हायवे नॉइज बॅरियर्ससाठी योग्य आहे, ज्यामुळे इनडोअर अकौस्टिक वातावरण लक्षणीयरीत्या अनुकूल होते आणि औद्योगिक ध्वनी नियंत्रण आणि सार्वजनिक इमारत ध्वनिक मानकांची पूर्तता होते. संपूर्ण ध्वनिक चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
