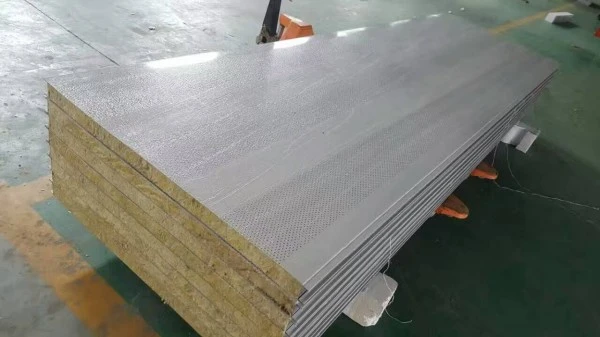

छिद्रित रॉक वूल कंपोझिट पॅनेल हे धातूचे तोंड असलेले सँडविच पॅनेल आहे जे एका छिद्रित फेसिंग शीटसह रॉक वूल कोर एकत्र करते.SENBO बांधकाम साहित्यहे उत्पादन अशा ऍप्लिकेशन्ससाठी पुरवते जेथे ध्वनिक शोषण आणि अग्निसुरक्षा एकत्रितपणे संबोधित करणे आवश्यक आहे, जसे की सार्वजनिक ठिकाणे, औद्योगिक संयंत्रे आणि उपकरणे कक्ष.

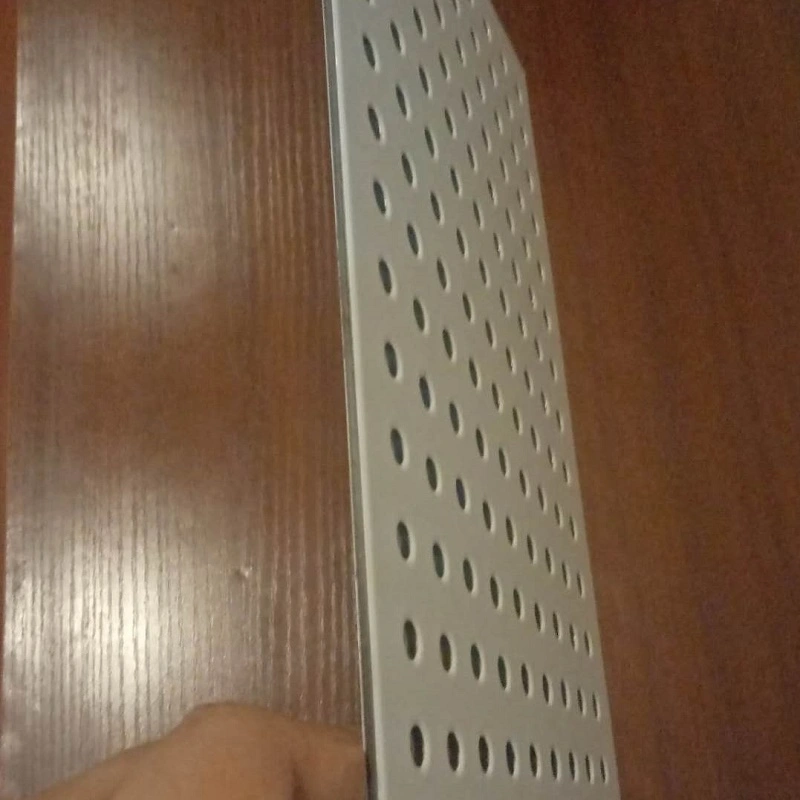

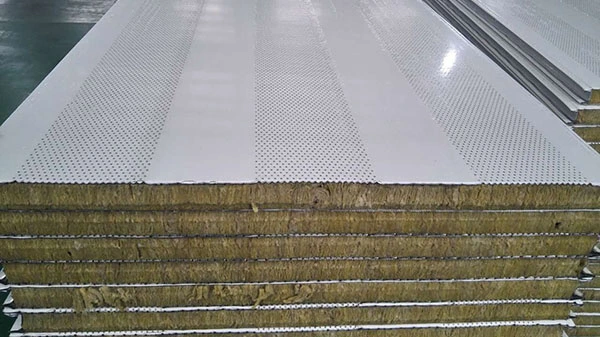

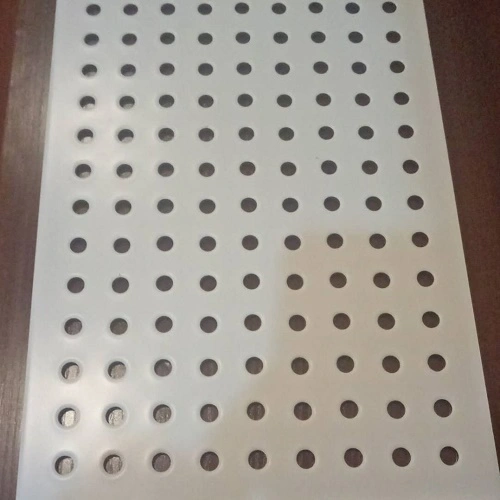

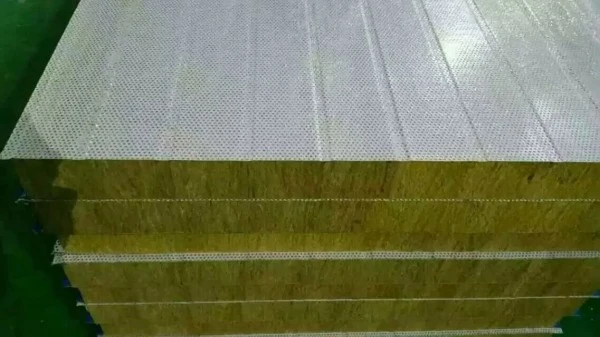

पॅनेलमध्ये उच्च-शक्तीच्या पॉलीयुरेथेन फोमिंग एजंटचा वापर करून दोन धातूच्या बाजूंच्या दरम्यान जोडलेला रॉक वूल कोर असतो. विशिष्ट छिद्र आकार आणि खुली क्षेत्रे तयार करण्यासाठी बाह्य फेस शीट अचूक उपकरणांसह छिद्रित आहे. आतील मागील शीट घन आहे आणि संरचनात्मक समर्थन प्रदान करते. ध्वनी लहरी छिद्रातून प्रवेश करतात आणि खडकाच्या लोकर तंतूंद्वारे शोषल्या जातात, घर्षण आणि चिकट प्रभावांद्वारे ध्वनी उर्जेचे उष्णतेमध्ये रूपांतर करतात.
खडकाच्या लोकर कोरची घनता 80-120 kg/m³ असते, फायबर अभिमुखता पॅनेलच्या पृष्ठभागावर लंब असते. फेसिंग मटेरियल सामान्यत: कलर-कोटेड स्टील किंवा गॅल्वनाइज्ड स्टील असते, ज्याची जाडी 0.4-0.8 मिमी असते आणि कस्टमायझेशन उपलब्ध असते. छिद्र पाडण्याचे नमुने आणि भोक व्यास विशिष्ट ध्वनिक डिझाइन आवश्यकता पूर्ण करण्यासाठी समायोजित केले जाऊ शकतात.
उत्पादन GB/T 23932 (इमारत वापरासाठी मेटल-फेस केलेले रॉक वूल सँडविच पॅनेल) आणि JC/T 869 (मेटल-फेस केलेले रॉक वूल आणि स्लॅग वूल सँडविच पॅनेल) चे पालन करते. ही मानके सामग्रीची गुणवत्ता आणि पॅनेल बांधकामासाठी मूलभूत आवश्यकता परिभाषित करतात.
ध्वनी शोषण यंत्रणा सच्छिद्र मुख आणि सच्छिद्र खडकाच्या लोकर कोरवर अवलंबून असते. जेव्हा छिद्राचा दर 20% पेक्षा जास्त असतो, तेव्हा पुढील वाढीमुळे शोषणावर मर्यादित प्रभाव पडतो आणि कार्यप्रदर्शन मुख्यतः खडकाच्या लोकरवर अवलंबून असते.
इम्पेडन्स ट्यूब मेथड (ISO 10534-2) आणि रिव्हर्बरेशन रूम मेथड (ISO 354) वापरून केलेले मोजमाप दाखवते की छिद्रित धातू आणि रॉक वूल स्ट्रक्चरचा नॉइज रिडक्शन गुणांक (NRC) 0.8 पेक्षा जास्त असू शकतो. प्रयोगशाळेच्या परिस्थितीत उच्च-कार्यक्षमता कॉन्फिगरेशन 0.90-0.95 पर्यंत पोहोचले आहे. वास्तविक कार्यप्रदर्शन विशिष्ट पॅनेल कॉन्फिगरेशन, माउंटिंग पद्धत आणि पॅनेलच्या मागे असलेल्या कोणत्याही हवेच्या पोकळीच्या उपस्थितीवर अवलंबून असते.
रॉक वूल कोर हा वर्ग A (नॉन-दहनशील) रेटिंगसह एक अजैविक तंतुमय पदार्थ आहे. हे 1000 डिग्री सेल्सियसपेक्षा जास्त तापमानात संरचनात्मक अखंडता राखते. कठोर अग्निसुरक्षा आवश्यकता असलेल्या सार्वजनिक इमारतींसाठी पॅनेल योग्य आहे. रॉक वूल कोरमध्ये 0.035–0.043 W/(m·K) ची थर्मल चालकता देखील असते, ज्यामुळे ध्वनी शोषणाव्यतिरिक्त थर्मल इन्सुलेशन मिळते.
रॉक वूल कोरची हायड्रोफोबिसिटी किमान 98% आहे आणि आर्द्रता 0.5% किंवा त्याहून कमी आहे. हे गुणधर्म पॅनेलला ओलावा, बुरशी, रॉट आणि कीटकांच्या नुकसानास त्याच्या सेवा आयुष्यावर प्रतिकार करण्यास मदत करतात.
खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित चाचणी मानकांवर आधारित आहेत. चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
| कामगिरी सूचक | पॅरामीटर/स्पेसिफिकेशन | नोट्स / मानक आधार |
|---|---|---|
| तोंडी साहित्य | कलर-लेपित स्टील / गॅल्वनाइज्ड स्टील / अल-झेडएन कोटेड स्टील | जाडी 0.4–0.8 मिमी, सानुकूल करण्यायोग्य |
| मूळ साहित्य | रॉक लोकर (एकसंध अजैविक प्रकार) | घनता 80-120 kg/m³ |
| कोर जाडी | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 मि.मी. | सानुकूल करण्यायोग्य |
| पॅनेल छिद्र दर | ≥20% (शिफारस केलेले) | 20% च्या वर, शोषणावरील परिणाम किरकोळ होतो |
| सामान्य भोक व्यास | सानुकूल करण्यायोग्य | प्रति प्रकल्प डिझाइन केलेला नमुना आणि व्यास |
| प्रभावी रुंदी | 450-1000 मिमी (पॅनल प्रकारानुसार बदलते) | उदा., मॉडेल 950, मॉडेल 1150 |
| फायर रेटिंग | वर्ग अ (नॉन-दहनशील) | संबंधित मानकांची पूर्तता करते |
| थर्मल चालकता | 0.035–0.043 W/(m·K) | रॉक लोकर कोर |
| आवाज कमी करणे गुणांक (NRC) | ≥0.8 (नमुनेदार); ऑप्टिमाइझ केलेल्या कॉन्फिगरेशनसाठी 0.90–0.95 पर्यंत | ISO 354 / ISO 10534-2 नुसार मोजले |
| अग्निरोधक मर्यादा | ≥1000°C | मुख्य भौतिक गुणधर्म |
| हायड्रोफोबिसिटी | ≥98% | |
| कार्यकारी मानके | GB/T 23932, JC/T 869 | मेटल-फेस केलेले रॉक वूल सँडविच पॅनेल |
1. सत्यापित ध्वनिक अवशोषण.NRC ठराविक कॉन्फिगरेशनमध्ये 0.8 पेक्षा जास्त आहे आणि ऑप्टिमाइझ केलेल्या असेंब्लीमध्ये 0.95 पर्यंत पोहोचू शकते. हे फलक औद्योगिक आणि सार्वजनिक ठिकाणी प्रतिध्वनी आणि आवाज कमी करण्यासाठी योग्य बनवते.
2. अग्नि सुरक्षा वर्ग.रॉक वूल कोर गैर-दहनशील आहे आणि 1000 डिग्री सेल्सिअसपेक्षा जास्त स्थिरता राखते, सार्वजनिक इमारतींमध्ये अग्निसुरक्षेत योगदान देते.
3. एकत्रित थर्मल इन्सुलेशन.0.035–0.043 W/(m·K) ची थर्मल चालकता म्हणजे पॅनेल ध्वनिक आणि थर्मल दोन्ही कार्ये करते, ज्यामुळे वेगळ्या इन्सुलेशन स्तरांची आवश्यकता कमी होते.
4. ओलावा आणि साचा प्रतिकार.कमीतकमी 98% च्या हायड्रोफोबिसिटीसह, पॅनेल ओलावा, बुरशी, सडणे आणि कीटकांच्या नुकसानास प्रतिकार करते, विविध हवामानात दीर्घकालीन वापरास समर्थन देते.
5. सातत्यपूर्ण गुणवत्तेसाठी फॅक्टरी लॅमिनेशन.ऑन-साइट लॅमिनेशनच्या तुलनेत सुसंगत बाँड मजबुती आणि पॅनेलची कडकपणा सुनिश्चित करून कोर आणि फेसिंग स्वयंचलित उपकरणे वापरून बाँड केलेले आहेत.
ध्वनिक डिझाइनसाठी:लक्ष्य वारंवारता श्रेणीवर आधारित छिद्र नमुना, छिद्र व्यास आणि खुले क्षेत्र निर्दिष्ट करा. पॅनेलच्या मागे हवा पोकळी कमी-वारंवारता शोषण सुधारू शकते; इष्टतम परिणामांसाठी ध्वनिशास्त्र तज्ञाचा सल्ला घ्या.
फायर-रेट केलेल्या संमेलनांसाठी:पॅनेल कॉन्फिगरेशन आवश्यक अग्निरोधकतेची पूर्तता करते आणि सर्व सहाय्यक घटक अग्निसुरक्षा योजनेशी सुसंगत असल्याची खात्री करा.
उच्च आर्द्रता असलेल्या क्षेत्रांसाठी:ओलावा येण्यापासून रोखण्यासाठी स्थापनेदरम्यान पॅनेलच्या कडा आणि सांधे योग्यरित्या सील केलेले असल्याची खात्री करा. हायड्रोफोबिक कोर प्रतिकार प्रदान करतो, परंतु योग्य तपशील अद्याप आवश्यक आहे.
स्थापनेदरम्यान:छिद्रित चेहऱ्याचे नुकसान टाळण्यासाठी पॅनेल काळजीपूर्वक हाताळा. फास्टनिंग आणि संयुक्त उपचारांसाठी निर्मात्याच्या शिफारसींचे अनुसरण करा. स्क्रॅच आणि प्रभावापासून पृष्ठभागाचे संरक्षण करा.
1.दुहेरी ध्वनिक आणि अग्निसुरक्षा आवश्यकता असलेल्या सार्वजनिक इमारती, जसे की क्रीडा स्थळे, चित्रपटगृहे आणि कॉन्सर्ट हॉल.
2.औद्योगिक वनस्पती आणि उपकरणे खोल्या जेथे आवाज कमी करणे आवश्यक आहे.
3.लायब्ररी, कॉन्फरन्स रूम आणि रेकॉर्डिंग स्टुडिओ यासारख्या ध्वनिकदृष्ट्या संवेदनशील जागा.
4.विमानतळ टर्मिनल आणि हाय-स्पीड रेल्वे स्थानकांसह वाहतूक केंद्रांसाठी ध्वनी-शोषक कमाल मर्यादा आणि भिंत प्रणाली.
जेव्हा छिद्राचा दर 20% पेक्षा कमी असतो, तेव्हा तो वाढल्याने अधिक ध्वनी लहरी रॉक वूलच्या गाभ्यापर्यंत पोहोचू देऊन ध्वनी शोषण सुधारते. 20% च्या वर, प्रभाव किरकोळ होतो आणि शोषण प्रामुख्याने रॉक वूल घनता आणि जाडी तसेच माउंटिंग कॉन्फिगरेशनवर अवलंबून असते.
पॅनेल प्रामुख्याने अंतर्गत वापरासाठी डिझाइन केलेले आहेत. बाहेरील ऍप्लिकेशन्ससाठी, बाहेरील हवामानासाठी तोंडाची सामग्री आणि कोटिंग निवडणे आवश्यक आहे आणि पॅनेलच्या कडा आणि सांधे यांना आर्द्रतेपासून अतिरिक्त संरक्षण आवश्यक आहे. बाह्य-विशिष्ट वैशिष्ट्यांसाठी निर्मात्याचा सल्ला घ्या.
प्रतिबाधा ट्यूब पद्धत (ISO 10534-2) सामान्य घटनांमध्ये ध्वनी शोषण मोजते आणि सामग्रीची तुलना करण्यासाठी योग्य आहे. रिव्हर्बरेशन रूम मेथड (ISO 354) डिफ्यूज फील्ड परिस्थितीत शोषण मोजते, जे खोलीच्या वास्तविक कार्यक्षमतेचे चांगले प्रतिनिधित्व करते. पॅनेलच्या ध्वनिक गुणधर्मांचे मूल्यांकन करण्यासाठी दोन्ही पद्धती वापरल्या जातात.
छिद्रांमधुन धूळ काढण्यासाठी मऊ ब्रश किंवा ब्रश अटॅचमेंटसह व्हॅक्यूम वापरा. छिद्रित पृष्ठभागावर पाणी किंवा द्रव क्लीनर वापरणे टाळा जोपर्यंत पॅनेलला विशेषतः ओल्या स्वच्छतेसाठी रेट केले जात नाही. छिद्र नसलेले तोंड सौम्य डिटर्जंटने पुसले जाऊ शकते.
कृपया पॅनेलची जाडी, दर्शनी सामग्री, छिद्र दर आणि नमुना, कोर घनता, आवश्यक NRC आणि पॅनेल भिंती किंवा छतावर वापरल्या जातील की नाही हे प्रदान करा. तसेच प्रकल्पाचे स्थान आणि कोणतीही आग रेटिंग किंवा आर्द्रता प्रतिरोधक आवश्यकता समाविष्ट करा.
Tianjin SENBO Building Materials Technology Co., Ltd. छिद्रित रॉक वूल कंपोझिट पॅनेल, मॉड्यूलर क्लीनरूम वॉल पॅनेल, क्लीनरूम पॅनेल आणि इतर धातूच्या लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
