छिद्रित मेटल शीट, ज्याला छिद्रित पॅनेल किंवा छिद्रित जाळी देखील म्हणतात, धातूच्या शीटमध्ये छिद्र नमुने पंचिंग करून तयार केले जातात.SENBO बांधकाम साहित्यमितीय अचूकता आणि सामग्री शोधण्यायोग्यता यावर लक्ष केंद्रित करून, आर्किटेक्चरल, ध्वनिक आणि औद्योगिक अनुप्रयोगांसाठी या उत्पादनांचा पुरवठा करते.
बेस सामग्रीची निवड ऑपरेटिंग वातावरण आणि कार्यप्रदर्शन आवश्यकतांवर अवलंबून असते. तीन सामग्री गट सामान्यतः वापरले जातात:
304 स्टेनलेस स्टील:बाह्य आणि रासायनिक आक्रमक वातावरणासाठी योग्य गंज प्रतिकार प्रदान करते. ASTM B117 परिस्थितींतर्गत 1000 तासांच्या सॉल्ट स्प्रे चाचणीनंतर प्रातिनिधिक नमुन्यात गंज दिसत नाही. वास्तविक कामगिरी पृष्ठभागाची समाप्ती आणि काठाची तयारी यावर अवलंबून असते.
ॲल्युमिनियम मिश्र धातु (उदा., ६०६१):चांगल्या ताकदीसह कमी घनता (अंदाजे 2.7 g/cm³) देते. वर्धित पृष्ठभागाची टिकाऊपणा आणि देखावा यासाठी सामग्री एनोडाइज्ड किंवा पावडर लेपित असू शकते.

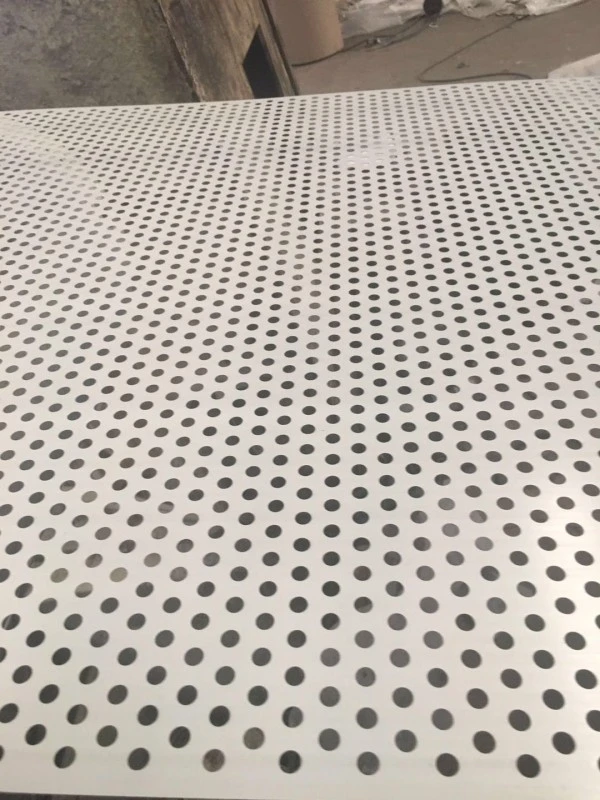

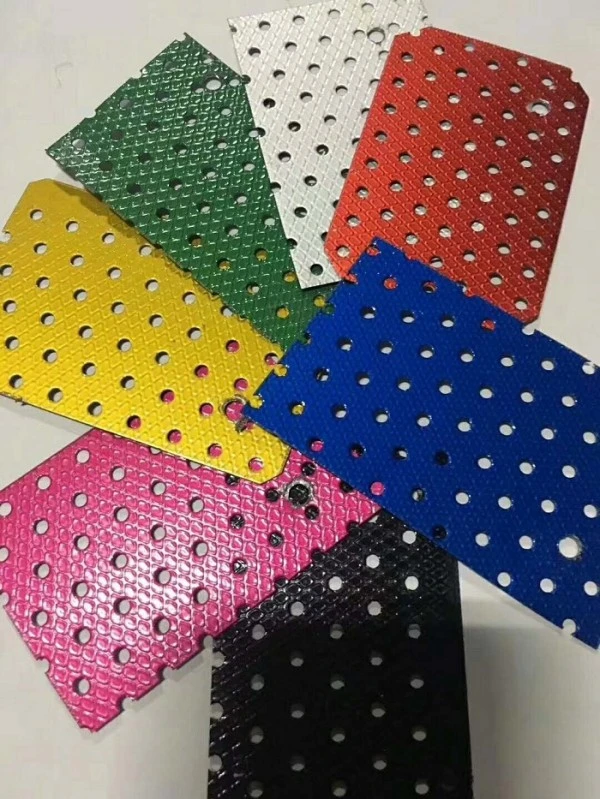

Q235 गॅल्वनाइज्ड किंवा कलर-लेपित स्टील:सामान्य आर्किटेक्चरल आणि औद्योगिक वापरासाठी एक आर्थिक पर्याय. पृष्ठभागाचे संरक्षण सामान्यत: हॉट-डिप गॅल्वनाइझिंग आणि त्यानंतर इलेक्ट्रोस्टॅटिक पावडर कोटिंगद्वारे प्राप्त केले जाते.

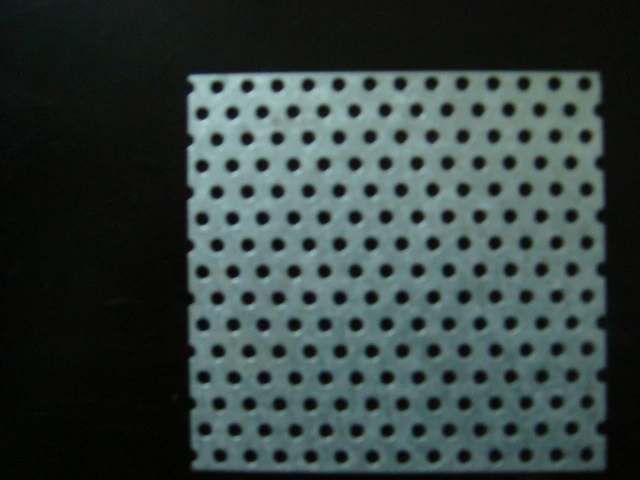

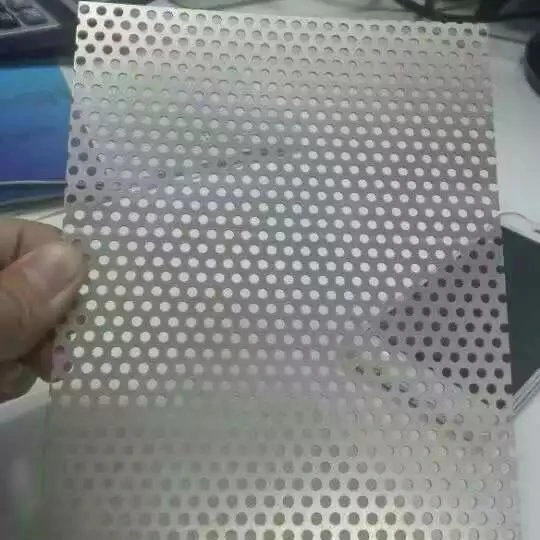

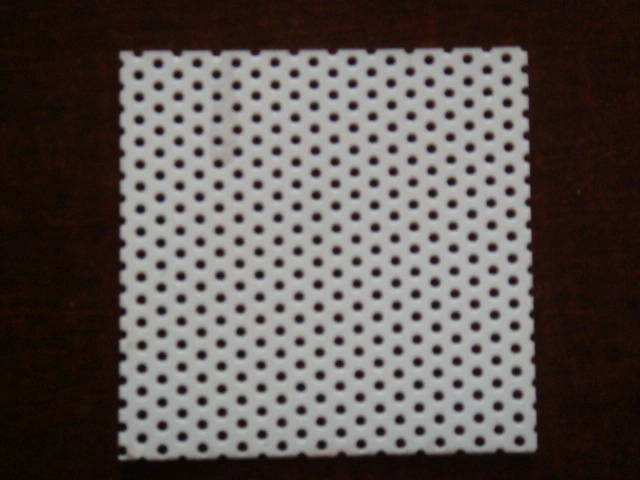

हाय-स्पीड सीएनसी पंचिंग उपकरणे गोल, चौरस, स्लॉटेड, षटकोनी, क्रॉस, फिश-स्केल आणि प्लम-ब्लॉसम आकारांसह 20 पेक्षा जास्त छिद्र नमुने तयार करतात. प्रक्रियेमुळे छिद्रांचा व्यास, अंतर आणि खुल्या क्षेत्राचे प्रमाण अचूकपणे नियंत्रित करता येते.

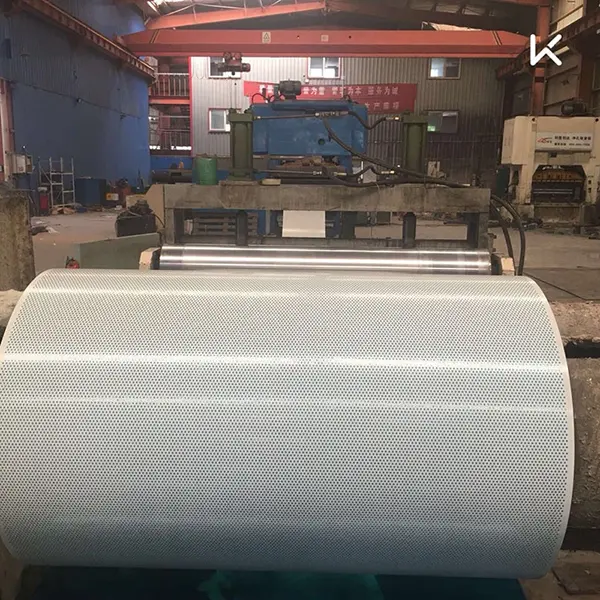

सपाट पत्रके 0.1 मिमी ते 15 मिमी पर्यंत जाडीमध्ये तयार केली जाऊ शकतात, ज्याचा व्यास 0.1 मिमी ते 200 मिमी पर्यंत असतो. गुंडाळलेली पत्रके 0.2 मिमी ते 1.5 मिमी पर्यंत जाडीमध्ये उपलब्ध आहेत, जास्तीत जास्त रुंदी 1250 मिमी आणि भोक व्यास 0.5 मिमी ते 10 मिमी पर्यंत आहे. आर्किटेक्चरल ऍप्लिकेशन्ससाठी, सामान्य जाडी 0.5 मिमी ते 2.0 मिमी पर्यंत असते, 3 मिमी आणि 20 मिमी दरम्यान छिद्रांचा व्यास असतो. 15% ते 60% पर्यंतचे खुल्या क्षेत्राचे गुणोत्तर वैशिष्ट्यपूर्ण आहे, आणि छिद्र व्यास सहिष्णुता ±0.1 मिमीच्या आत नियंत्रित केली जाते.
ॲल्युमिनियम मिश्र धातुच्या शीटला कठोर, दाट ऑक्साईड थर तयार करण्यासाठी एनोडाइज केले जाऊ शकते जे गंज प्रतिकार आणि पृष्ठभागाची कडकपणा सुधारते. पावडर कोटिंग चांगले हवामान आणि रासायनिक प्रतिकारासह पर्यावरणास अनुकूल फिनिश देते. इलेक्ट्रोफोरेटिक कोटिंग मजबूत आसंजन सह एकसमान कव्हरेज प्रदान करते.
स्टील शीट सामान्यतः हॉट-डिप गॅल्वनाइजिंगद्वारे संरक्षित केली जातात आणि त्यानंतर इलेक्ट्रोस्टॅटिक पावडर कोटिंगद्वारे, किमान 60 μm च्या ठराविक कोटिंग जाडीसह.
एअर गॅप किंवा सच्छिद्र आधार सामग्रीसह स्थापित केल्यावर छिद्रित पत्रके आवाज शोषण्यास हातभार लावतात. छिद्रांमध्ये प्रवेश करणाऱ्या ध्वनी लहरी उघडण्याच्या पृष्ठभागावरील घर्षण आणि चिकट प्रभावामुळे ऊर्जा गमावतात.
सच्छिद्र बॅकिंग लेयर आणि हवा पोकळी असलेले हेक्सागोनल-होल ॲल्युमिनियम पॅनेल असलेल्या प्रातिनिधिक असेंब्लीसाठी ASTM C423 नुसार निर्दिष्ट ऑक्टेव्ह-बँड फ्रिक्वेन्सीवर ध्वनी शोषण गुणांक मोजले गेले. त्या चाचणी केलेल्या कॉन्फिगरेशनसाठी परिणामी आवाज कमी करणे गुणांक (NRC) 0.8 किंवा त्याहून अधिक होता. विशिष्ट स्थापनेसाठी वास्तविक NRC पॅनेलची जाडी, छिद्राचा आकार, छिद्र दर, आधार सामग्री, हवेच्या पोकळीची खोली आणि माउंटिंग पद्धतीवर अवलंबून असते. चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
यांत्रिक कार्यप्रदर्शन बेस मटेरियल, जाडी आणि छिद्र पाडण्याच्या पद्धतीवर अवलंबून असते. स्ट्रक्चरल लोड क्षमतेची गणना पॅनेलची जाडी, छिद्र भूमिती, सपोर्ट स्पेसिंग, स्पॅन आणि फास्टनिंग पद्धतीवर आधारित लागू डिझाइन मानकानुसार केली जावी. संदर्भासाठी, अभियांत्रिकी गणनेद्वारे 5 kN/m² एकसमान वितरित भार सहन करण्यासाठी चौरस छिद्रे (10 मिमी छिद्र) आणि निर्दिष्ट सपोर्ट स्पॅनसह 3 मिमी जाडीचे स्टील पॅनेल सत्यापित केले गेले आहे. विनंती केल्यावर तपशीलवार गणना नोट्स प्रदान केल्या जाऊ शकतात.
आयएसओ 5801 नुसार चाचणी केली असता वर्तुळाकार छिद्रे असलेले पॅनेल (20 मिमी छिद्र, 50% खुले क्षेत्र) 50 Pa किंवा त्यापेक्षा कमी वायुप्रवाह प्रतिरोध दर्शवतात.
मीठ फवारणी चाचणीद्वारे गंज प्रतिकार सत्यापित केला जातो: 304 स्टेनलेस स्टीलच्या नमुन्याने प्रति ASTM B117 1000 तासांनंतर गंज दिसून आला नाही; हॉट-डिप गॅल्वनाइजिंग आणि पावडर कोटिंगसह गॅल्वनाइज्ड स्टीलमध्ये समान मानकानुसार 500 तासांनंतर सोलणे किंवा गंज दिसून आला नाही. चाचणी अहवाल उपलब्ध आहेत.
एनोडाइज्ड किंवा पावडर-लेपित ॲल्युमिनियम पॅनेल गंज, पोशाख आणि अतिनील प्रदर्शनास सुधारित प्रतिकार दर्शवतात. प्रत्येक पृष्ठभाग उपचारांच्या कामगिरीची पुष्टी ऑर्डरसह पुरवलेल्या संबंधित चाचणी अहवालाद्वारे केली जाऊ शकते.
छिद्रित पॅनेल वाहतुकीच्या आवाजाच्या अडथळ्यांमध्ये वापरले जातात, बहुतेकदा छिद्रित चेहऱ्याच्या मागे ध्वनी-शोषक सामग्रीसह एकत्र केले जातात. सार्वजनिक इमारतींमध्ये जसे की विमानतळ टर्मिनल, रेल्वे स्थानके, स्टेडियम आणि प्रदर्शन केंद्रे, पॅनेल व्हिज्युअल डिझाइनची लवचिकता अनुमती देऊन ध्वनिक नियंत्रण प्रदान करतात.
आर्किटेक्चरल दर्शनी भाग अर्ध-पारदर्शक प्रभाव आणि प्रकाश-आणि-सावली भिन्नता तयार करण्यासाठी छिद्र नमुने वापरतात. दस्तऐवजीकरण केलेल्या उदाहरणांमध्ये फ्रान्समधील स्कायलाइट अपार्टमेंट्सचा धातूचा दर्शनी भाग आणि सेंट्रल ॲकॅडमी ऑफ फाइन आर्ट्सच्या लायब्ररीचा समावेश आहे. प्रकल्प-विशिष्ट संदर्भ आणि कागदपत्रांसाठी, कृपया आमच्या कार्यसंघाशी संपर्क साधा.
खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित चाचणी मानकांवर आधारित आहेत. जेथे लागू असेल तेथे पुरावा कागदपत्रे विनंती केल्यावर उपलब्ध आहेत.
| कामगिरी सूचक | पॅरामीटर/स्पेसिफिकेशन | नोट्स / पुरावा आधार |
|---|---|---|
| बेस मटेरियल | 304 स्टेनलेस स्टील / Q235 गॅल्वनाइज्ड स्टील / ॲल्युमिनियम मिश्र धातु / रंग-लेपित स्टील | साहित्य प्रमाणपत्रे उपलब्ध |
| सामान्य जाडी | 0.5-2.0 मिमी (स्थापत्य); 0.1-15 मिमी (पूर्ण श्रेणी) | |
| छिद्र श्रेणी | 0.5-200 मिमी (सानुकूल करण्यायोग्य) | आर्किटेक्चरमध्ये 3-20 मिमी सामान्य |
| खुल्या क्षेत्राचे प्रमाण | 15%–60% (सानुकूल करण्यायोग्य) | |
| भोक नमुना | गोल, चौरस, स्लॉटेड, षटकोनी, क्रॉस, फिश-स्केल, प्लम ब्लॉसम इ. | 20 पेक्षा जास्त प्रकार उपलब्ध आहेत |
| आवाज कमी करणे गुणांक (NRC) | ≥0.8 (चाचणी केलेले असेंबली: षटकोनी-भोक ॲल्युमिनियम + बॅकिंग + हवा पोकळी) | ASTM C423; चाचणी अहवाल उपलब्ध |
| एकसमान वितरित लोड | 5 kN/m² (3 मिमी स्टील, 10 मिमी चौरस छिद्र, निर्दिष्ट स्पॅन) | अभियांत्रिकी गणना; विनंतीवर तपशील |
| गंज प्रतिकार | 304 स्टेनलेस: 1000 तास मीठ स्प्रे नंतर गंज नाही; गॅल्वनाइज्ड + पावडर: 500 ता | ASTM B117; चाचणी अहवाल उपलब्ध |
| फायर परफॉर्मन्स | स्टील सब्सट्रेट नॉन-दहनशील | लागू चाचणीसाठी पूर्ण असेंबली वर्गीकरण |
| कमाल सपाट पॅनेल आकार | 1450 × 3500 मिमी | साहित्य आणि नमुना अधीन |
| छिद्र सहिष्णुता | ±0.1 मिमी | सीएनसी पंचिंग अचूकता |
1. सत्यापित ध्वनिक कार्यप्रदर्शन.विशिष्ट चाचणी केलेल्या असेंब्लीसाठी ०.८ वरील NRC ची पुष्टी झाली आहे. योग्य बॅकिंग आणि हवेच्या पोकळीसह एकत्रित केल्यावर, पॅनेल्स वाहतूक अडथळे आणि आर्किटेक्चरल ध्वनिक प्रणालींमध्ये आवाज पातळी कमी करण्यास मदत करतात.
2. साहित्य लवचिकता.पर्यायांमध्ये गंज प्रतिरोधकतेसाठी 304 स्टेनलेस स्टील, कमी वजनाच्या सजावटीसाठी ॲल्युमिनियम मिश्र धातु आणि किफायतशीर सामान्य वापरासाठी गॅल्वनाइज्ड स्टीलचा समावेश आहे.
3. छिद्र नमुना विविधता.इच्छित व्हिज्युअल पारदर्शकता, ध्वनिक कार्यप्रदर्शन आणि वायुवीजन प्राप्त करण्यासाठी सानुकूल करण्यायोग्य भोक व्यास आणि खुल्या क्षेत्राच्या गुणोत्तरासह 20 पेक्षा जास्त नमुने उपलब्ध आहेत.
4. हवामान-प्रतिरोधक समाप्त.ॲल्युमिनियम पॅनेल एनोडाइज्ड किंवा पावडर लेपित असू शकतात; स्टील पॅनेल हॉट-डिप गॅल्वनाइजिंग प्लस पावडर कोटिंग वापरतात. मीठ फवारणीच्या प्रतिकारासाठी चाचणी अहवाल प्रदान केले जाऊ शकतात.
5. विस्तृत अनुप्रयोग श्रेणी.सार्वजनिक इमारती, वाहतूक आवाज अडथळे, औद्योगिक उपकरणे रक्षक आणि गाळण्याची प्रक्रिया किंवा पध्दती घटकांमध्ये सजावटीच्या ध्वनिक उपचारांसाठी योग्य.
ध्वनिक अनुप्रयोगांसाठी:लक्ष्य वारंवारता श्रेणीवर आधारित छिद्र नमुना आणि खुले क्षेत्र निवडा. एक सच्छिद्र आधार सामग्री आणि हवेतील अंतर लक्षणीय प्रमाणात शोषण सुधारते. मार्गदर्शनासाठी ASTM C423 चाचणी डेटा वापरा, परंतु तुमच्या विशिष्ट असेंब्लीसाठी कार्यप्रदर्शन सत्यापित करा.
बाह्य दर्शनी भागांसाठी:दीर्घकालीन गंज प्रतिकारासाठी 304 स्टेनलेस स्टील किंवा पावडर-लेपित ॲल्युमिनियम निवडा. पॅनेलची जाडी आणि प्रोफाइल प्रकल्पाच्या स्थानाच्या विंड लोड आवश्यकता पूर्ण करतात याची खात्री करा.
औद्योगिक फिल्टरेशनसाठी:आवश्यक भोक व्यास, अंतर आणि खुले क्षेत्र तंतोतंत निर्दिष्ट करा. मितीय सहिष्णुता नियंत्रण सातत्यपूर्ण फिल्टरिंग कार्यप्रदर्शनासाठी महत्त्वपूर्ण आहे.
स्थापनेदरम्यान:छिद्रित कडा वाकणे किंवा नुकसान होऊ नये म्हणून पॅनेल काळजीपूर्वक हाताळा. योग्य फास्टनर्स आणि सपोर्ट फ्रेमिंग वापरा. अकौस्टिक असेंब्लीसाठी, बॅकिंग मटेरियल अंतर किंवा कॉम्प्रेशनशिवाय स्थापित केले आहे याची खात्री करा ज्यामुळे कार्यक्षमता कमी होऊ शकते.
सानुकूल छिद्रीकरण मांडणीसाठी आम्ही ग्राहकांनी दिलेली रेखाचित्रे कॉमन CAD फॉरमॅटमध्ये (DXF, DWG) स्वीकारतो. आमचा अभियांत्रिकी कार्यसंघ उत्पादनापूर्वी छिद्र भूमिती, किनारी अंतर, उघडे क्षेत्र आणि फॉर्मिंग आवश्यकतांचे पुनरावलोकन करतो. विनंती केल्यावर प्रथम लेख तपासणी आणि साहित्य प्रमाणपत्रे उपलब्ध आहेत.
1.महामार्ग, रेल्वे आणि भुयारी मार्गांसह वाहतूक आवाज नियंत्रणासाठी ध्वनी अवरोध प्रणाली.
2.विमानतळ टर्मिनल, हाय-स्पीड रेल्वे स्टेशन, स्टेडियम आणि प्रदर्शन केंद्रांसह मोठ्या सार्वजनिक इमारतींसाठी अंतर्गत ध्वनी शोषून घेणारी सजावट.

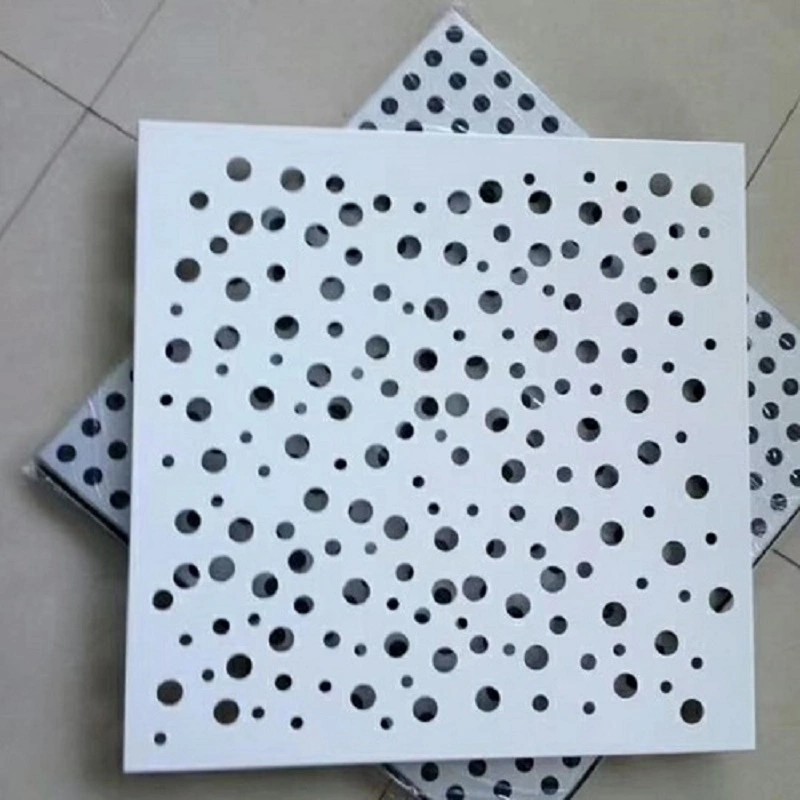

3.वास्तुशास्त्रीय दर्शनी भाग, छत आणि विभाजने जे प्रकाश-आणि-सावली प्रभाव आणि अर्ध-पारदर्शक व्हिज्युअल डिझाइन तयार करतात.
4.औद्योगिक उपकरणे, उष्णता नष्ट करणारे पॅनेल आणि स्पीकर ग्रिलसाठी संरक्षणात्मक कव्हर.
5.रासायनिक यंत्रसामग्री, फार्मास्युटिकल उपकरणे आणि अन्न प्रक्रिया यंत्रसामग्रीसाठी औद्योगिक गाळण्याची प्रक्रिया आणि तपासणी.
निवड लक्ष्य वारंवारता श्रेणी आणि आधार सामग्रीवर अवलंबून असते. सामान्य भाषण-श्रेणी शोषणासाठी, 3-6 मिमीच्या छिद्र व्यासासह 20-30% खुले क्षेत्र सामान्य आहे. जाड सच्छिद्र आधार आणि खोल हवा पोकळी कमी-फ्रिक्वेंसी शोषण सुधारते. आम्ही प्रातिनिधिक असेंब्लीची चाचणी करण्याची किंवा गंभीर जागांसाठी ध्वनीविज्ञान तज्ञाचा सल्ला घेण्याची शिफारस करतो.
छिद्रित पत्रके घन धातूपासून छिद्रित केली जातात, उच्च प्रमाणात अचूकतेसह एक स्वच्छ, एकसमान छिद्र नमुना सोडतात. विस्तारित धातू चिरलेली आणि ताणलेली असते, ज्यामुळे डायमंड-आकाराच्या उघड्या आणि टेक्सचर पृष्ठभागासह जाळी तयार होते. छिद्रित पत्रके सामान्यत: चांगली सपाटता आणि सजावटीच्या नमुन्यांची विस्तृत श्रेणी देतात, तर विस्तारित धातू काही औद्योगिक अनुप्रयोगांसाठी सहसा हलकी आणि कमी खर्चिक असते.
होय, परंतु प्रमाण सामग्री, जाडी आणि छिद्रण नमुना यावर अवलंबून असते. अत्यंत खुल्या नमुने फॉर्मेबिलिटी कमी करतात. फॉर्मिंग आवश्यक असल्यास, छिद्राच्या काठावर जास्त ताण येऊ नये म्हणून पंचिंग लेआउट डिझाइन केले पाहिजे. डिझाईन टप्प्यात आमच्या अभियांत्रिकी कार्यसंघासह आवश्यकता तयार करण्याबद्दल चर्चा करा.
किनार्यावरील वातावरणासाठी, 304 स्टेनलेस स्टील किंवा ॲल्युमिनियम मिश्रधातूसह योग्य एनोडाइज्ड किंवा पावडर-लेपित फिनिशची शिफारस केली जाते. स्टेनलेस स्टील सर्वाधिक गंज प्रतिकार देते, तर ॲल्युमिनियम हलके असते. मानक गॅल्वनाइज्ड स्टील टाळा जोपर्यंत विशिष्ट परिस्थितीसाठी योग्य अतिरिक्त संरक्षणात्मक कोटिंग्स नाहीत.
आवश्यक नाही. उच्च मोकळे क्षेत्र बॅकिंग सामग्रीपर्यंत अधिक आवाज पोहोचण्यास अनुमती देते, तर इष्टतम श्रेणी आहे. एका विशिष्ट थ्रेशोल्डच्या वर, पॅनेलचे वस्तुमान आणि कडकपणा कमी होतो, ज्यामुळे कमी-वारंवारता कार्यप्रदर्शन कमी होऊ शकते. खुले क्षेत्र, भोक व्यास, आधार सामग्री आणि पोकळीची खोली यांच्यातील परस्परसंवाद एकूण शोषण निर्धारित करते. अचूक परिणामांसाठी चाचणी किंवा सिम्युलेशनची शिफारस केली जाते.
Tianjin SENBO Building Materials Technology Co., Ltd. ही छिद्रित धातूची पत्रके, छिद्रित Al-Mg-Mn पटल, छिद्रित रॉक वूल संमिश्र पॅनेल आणि इतर धातूच्या लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
