बिल्डिंग लिफाफा सपोर्ट सिस्टीममध्ये दुय्यम स्ट्रक्चरल सदस्य, फास्टनर्स, वॉटरप्रूफिंग घटक आणि फिनिशिंग ऍक्सेसरीज असतात जे मुख्य स्टील फ्रेमला छप्पर आणि भिंतीच्या पॅनल्सशी जोडतात.SENBOबांधकाम साहित्यपोलाद संरचना प्रकल्पांसाठी या घटकांची संपूर्ण श्रेणी पुरवते, ज्यात पुरलिन्स, सपोर्ट क्लिप, गटर सिस्टीम, फ्लॅशिंग आणि सीलिंग साहित्य समाविष्ट आहे.
प्रणाली सामान्यत: पाच कार्यात्मक गटांमध्ये विभागली जाते:
स्ट्रक्चरल समर्थन:C, Z, U, आणि L-आकाराचे स्टील purlins, हॅट चॅनेल, sag rods, आणि bracing tubes. हे सदस्य छतावरील आणि भिंतीच्या पॅनल्समधून प्राथमिक स्टील फ्रेमवर भार हस्तांतरित करतात.
फास्टनिंग आणि कनेक्शन:रूफ आणि वॉल सपोर्ट क्लिप, स्लाइडिंग आणि फिक्स्ड ब्रॅकेट्स, सेल्फ-ड्रिलिंग स्क्रू, शिअर स्टड आणि लपवलेले फास्टनर्स. हे घटक पटल कसे सुरक्षित आहेत आणि थर्मल हालचाल कशी सामावून घेतली जाते हे निर्धारित करतात.
निचरा:स्टील किंवा स्टेनलेस स्टीलचे गटर, पावसाच्या पाण्याचे आउटलेट, डाउनपाइप्स आणि सिफोनिक ड्रेनेज घटक. योग्य ड्रेनेज डिझाइन छताच्या परिमितीवर पाणी साचणे आणि गळती रोखते.
फ्लॅशिंग आणि ट्रिम:रिज कॅप्स, फ्लॅशिंग शीट्स, एज ट्रिम, क्लोजर आणि ड्रिप एज. हे आयटम पॅनेलच्या कडा आणि संक्रमणे सील करतात, पाणी बाहेर ठेवतात आणि पूर्ण स्वरूप प्रदान करतात.
इन्सुलेशन आणि सीलिंग:थर्मल इन्सुलेशन, बाष्प अडथळे, श्वास घेण्यायोग्य पडदा, सीलंट टेप आणि गॅस्केट. ही उत्पादने उष्णता हस्तांतरण नियंत्रित करतात, संक्षेपण व्यवस्थापित करतात आणि हवाबंदपणा राखतात.
सी-आकाराचे purlinsमेटल बिल्डिंग लिफाफ्यांमध्ये सर्वाधिक वापरले जाणारे दुय्यम सदस्य आहेत. आकार 1.5 मिमी ते 3.5 मिमी पर्यंत जाडीसह C80 ते C350 पर्यंत आहेत. ते तयार करणे आणि स्थापित करणे सोपे आहे, ज्यामुळे ते सामान्य औद्योगिक इमारती आणि गोदामांसाठी योग्य आहेत.
Z-आकाराचे purlinsसी-आकाराच्या विभागांपेक्षा चांगले आच्छादित कार्यप्रदर्शन ऑफर करते आणि बहुतेक वेळा दीर्घ कालावधीसाठी निर्दिष्ट केले जाते. आकारांची श्रेणी Z80 ते Z350 पर्यंत आहे, स्थापनेची अचूकता आणि ड्रेनेज कार्यप्रदर्शन सुधारण्यासाठी प्री-पंच केलेले छिद्र उपलब्ध आहेत.

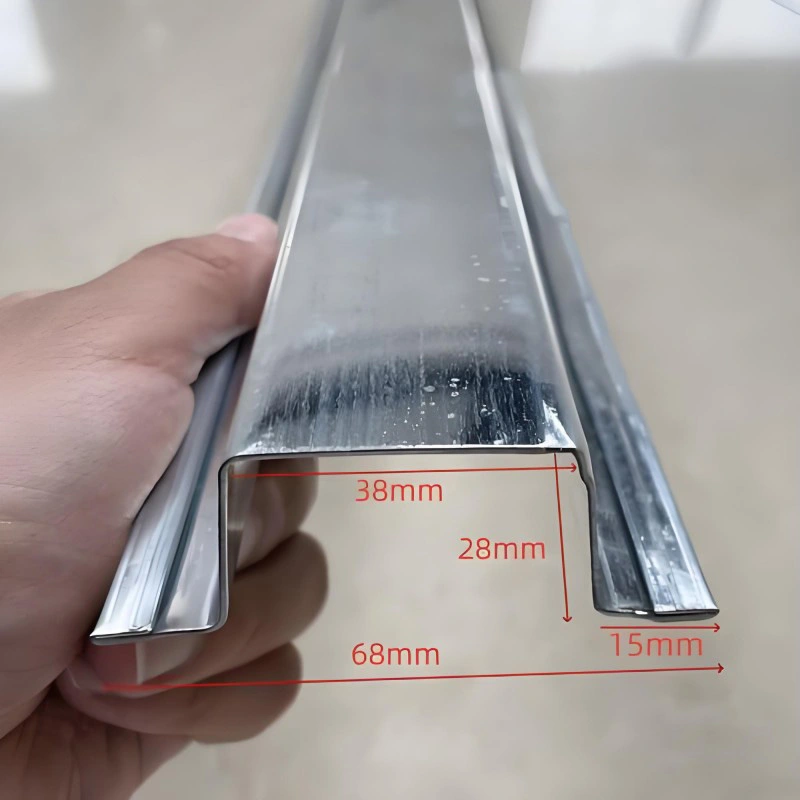

U-shaped आणि L-shaped स्टीलदरवाजा आणि खिडकी फ्रेमिंग, कोपरा मजबुतीकरण आणि काठ फिक्सिंगसाठी वापरले जातात.हॅट चॅनेलतंतोतंत संरेखन आवश्यक असलेल्या प्रणालींमध्ये जुळणारे समर्थन कंसांसह कार्य करा. सॅग रॉड्स आणि ब्रेसिंग ट्यूब्स प्युर्लिन सिस्टमची एकंदर स्थिरता सुधारतात.
सपोर्ट क्लिप हा स्टँडिंग सीम रूफ सिस्टमचा सर्वात तांत्रिकदृष्ट्या गंभीर भाग आहे.स्लाइडिंग समर्थनछतावरील पॅनेलला विस्तारित होण्यास आणि तापमान बदलांसह संकुचित होण्यास अनुमती द्या, ज्यामुळे ताण कमी होईल ज्यामुळे अन्यथा बकलिंग किंवा फास्टनर थकवा येऊ शकतो. या सपोर्टमध्ये थर्मल ब्रिजिंग टाळण्यासाठी इन्सुलेट स्पेसरचा समावेश होतो.स्थिर समर्थनज्या ठिकाणी हालचाली प्रतिबंधित केल्या पाहिजेत अशा ठिकाणी वापरल्या जातात, जसे की पूर्वाश्रमीची किंवा रिजवर.
ईपीडीएम वॉशरसह स्व-ड्रिलिंग स्क्रू बहुतेक भिंत आणि छतावरील पॅनेल कनेक्शनसाठी मानक फास्टनर आहेत. वॉशर वेदरटाइट सील राखतो, तर स्क्रू कोटिंग गंज प्रतिकार निर्धारित करते. डेकला स्टीलच्या बीमशी जोडण्यासाठी आणि शिअर फोर्स स्थानांतरित करण्यासाठी कंपोझिट फ्लोर डेक सिस्टममध्ये शिअर स्टडचा वापर केला जातो.

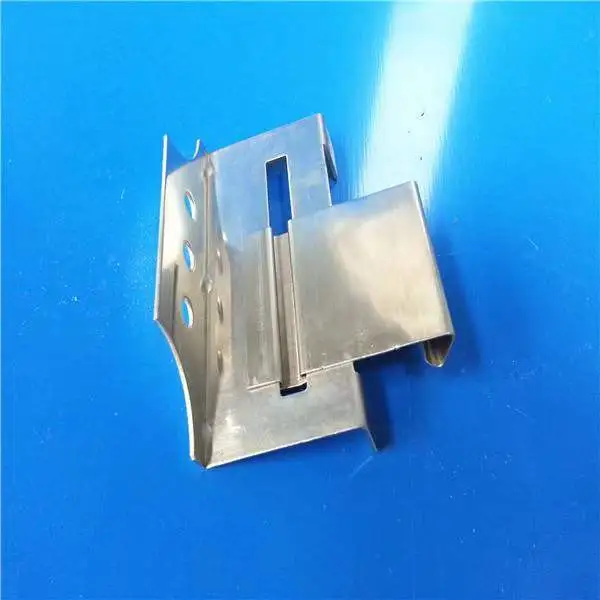

स्टँडिंग सीम सिस्टमसाठी, स्टेनलेस स्टीलच्या क्लिप आणि ॲल्युमिनियम क्लॅम्प्स छताच्या पृष्ठभागावर प्रवेश न करता पॅनेल सुरक्षित करतात. हे उघड फास्टनर्सची संख्या कमी करते आणि दीर्घकालीन हवामान घट्टपणा सुधारते.

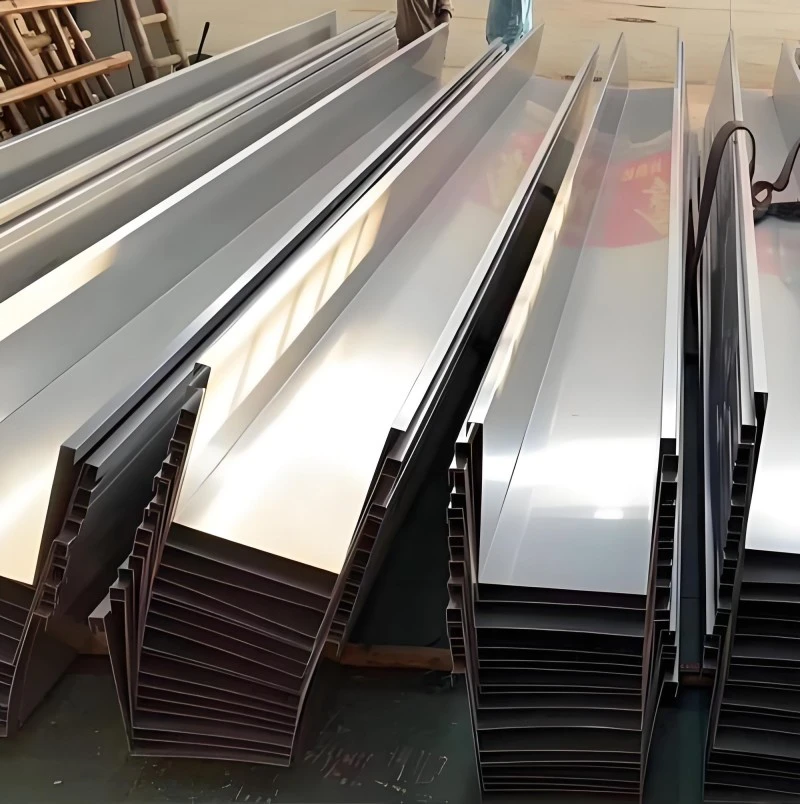

छतावरील ड्रेनेजसाठी स्टील गटर हे मुख्य संकलन घटक आहेत. सामान्य सामग्रीमध्ये गॅल्वनाइज्ड स्टील आणि स्टेनलेस स्टीलचा समावेश होतो, ज्याची जाडी 1.0 मिमी ते 2.0 मिमी पर्यंत असते. स्टेनलेस स्टील चांगले गंज प्रतिकार देते आणि किनार्यावरील किंवा औद्योगिक वातावरणात प्राधान्य दिले जाते.

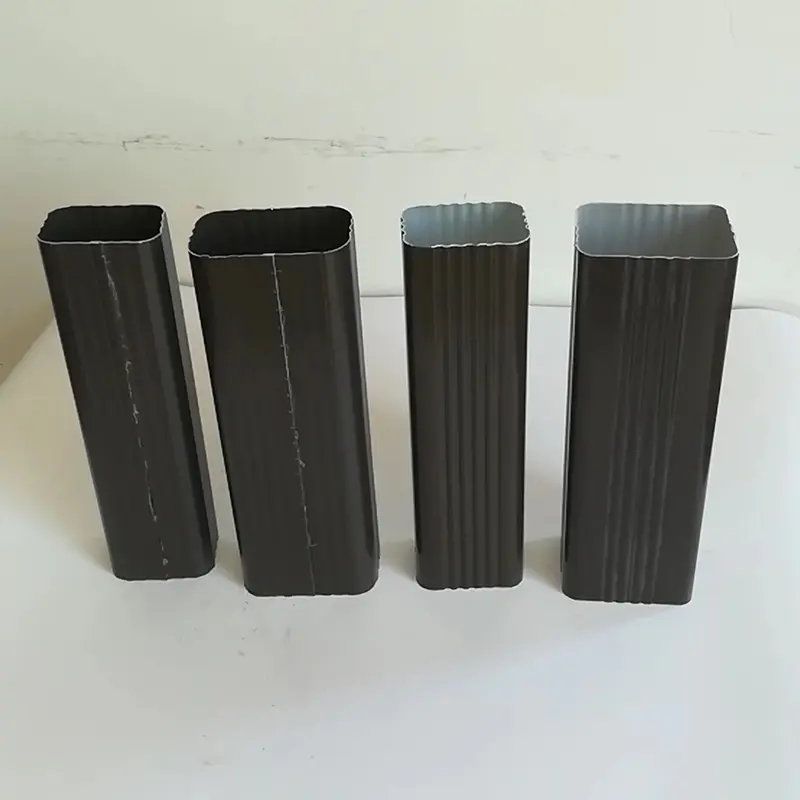

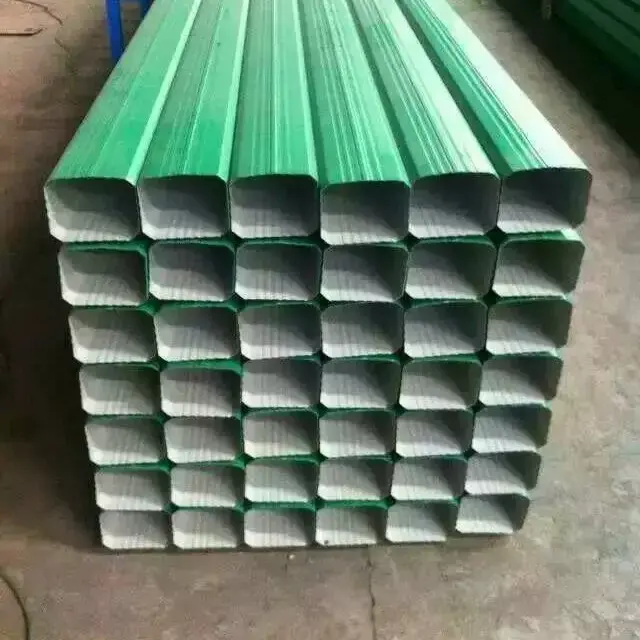

सिफोनिक ड्रेनेज सिस्टीमचा वापर मोठ्या-स्पॅन छतासाठी केला जातो जेथे उच्च ड्रेनेज क्षमता आवश्यक असते. डाउनपाइप्स आणि रेनवॉटर आउटलेट्स सिस्टीम पूर्ण करतात, गटरमधून पाणी जमिनीच्या ड्रेनेज नेटवर्ककडे निर्देशित करतात.
फ्लॅशिंग आणि ट्रिम तुकडे पॅनेल, भिंती आणि छतावरील प्रवेश यांच्यातील संक्रमणे सील करतात. रिज कॅप्स छताच्या शिखराला कव्हर करतात, फ्लॅशिंग शीट्स भिंतीपासून छतावरील जंक्शन हाताळतात आणि किनारी ट्रिम परिमिती पूर्ण करते. क्लोजर आणि ठिबक कडा पॅनलच्या टोकांवर आणि ओरीमध्ये पाणी प्रवेश रोखतात.
इन्सुलेशन सामग्री जसे की रॉक वूल आणि काचेचे लोकर छताच्या आणि भिंतींच्या पॅनेलच्या खाली स्थापित केले जातात. श्वासोच्छ्वास करण्यायोग्य पडदा पाण्याच्या प्रवेशास प्रतिबंध करताना ओलावा बाहेर पडू देतात आणि बाष्प अडथळे इन्सुलेशन लेयरमध्ये संक्षेपण नियंत्रित करतात. सीलंट टेप आणि गॅस्केट हवाबंदपणाची प्रणाली पूर्ण करतात.
| घटक श्रेणी | सामान्य तपशील | नोट्स |
|---|---|---|
| सी-आकाराचे purlins | C80–C350, जाडी 1.5–3.5 मिमी | सामान्य इमारतींसाठी सर्वात सामान्य |
| Z-आकाराचे purlins | Z80–Z350, जाडी 1.5–3.5 मिमी | पूर्व-पंच केलेले छिद्र उपलब्ध |
| छप्पर समर्थन | स्लाइडिंग आणि निश्चित प्रकार, विविध उंची | इन्सुलेटिंग स्पेसरसह |
| स्व-ड्रिलिंग स्क्रू | EPDM वॉशर, तापमान श्रेणी -45°C ते 120°C | कोटिंग गंज प्रतिकार निर्धारित करते |
| स्टील गटर | गॅल्वनाइज्ड किंवा स्टेनलेस, 1.0-2.0 मिमी | किनारी भागांसाठी स्टेनलेस |
| फ्लॅशिंग आणि ट्रिम | गॅल्वनाइज्ड किंवा कलर-लेपित, 0.4-0.8 मिमी | प्रोफाइल पॅनेल प्रकाराशी जुळले |
| इन्सुलेशन | रॉक लोकर, काचेचे लोकर, 50-150 मिमी | थर्मल आवश्यकता द्वारे निवडले |
| श्वास घेण्यायोग्य पडदा | PE प्रकार, रुंदी 1.0-1.5 मी | जलरोधक आणि वाफ-पारगम्य |
| लागू मानक | JGJ/T ४७३-२०१९ | इमारत धातू लिफाफा प्रणाली अभियांत्रिकी |
छप्पर प्रणालीसाठी:purlin अंतर, समर्थन क्लिप प्रकार आणि पॅनेल प्रोफाइल समन्वयित करणे आवश्यक आहे. थर्मल हालचाल सामावून घेण्यासाठी सीम छप्परांसाठी स्लाइडिंग सपोर्ट मानक आहेत. कॉम्प्रेशन टाळण्यासाठी समर्थनाची उंची इन्सुलेशनच्या जाडीशी जुळली पाहिजे.
वॉल सिस्टमसाठी:सी-आकाराचे purlins सहसा पुरेसे आहेत. फास्टनिंग पद्धत वॉल पॅनेल प्रोफाइल आणि वारा भार यावर अवलंबून असते. ईपीडीएम वॉशरसह स्व-ड्रिलिंग स्क्रू उघडलेल्या फास्टनर भिंतींसाठी वैशिष्ट्यपूर्ण आहेत; लपविलेले फास्टनर्स आर्किटेक्चरल पॅनेलसाठी वापरले जाऊ शकतात.
संक्षारक वातावरणासाठी:स्टेनलेस स्टील गटर, कोटेड फास्टनर्स आणि ॲल्युमिनियम-जस्त लेपित purlins निर्दिष्ट करा. EPDM वॉशर पॅनेल कोटिंग आणि स्थानिक हवामानाशी सुसंगत असणे आवश्यक आहे.
मोठ्या आकाराच्या छतांसाठी:पूर्व-पंच केलेल्या छिद्रांसह Z-आकाराच्या purlins चांगले ड्रेनेज संरेखन आणि पॅनेल समर्थन प्रदान करतात. जास्त पावसाची तीव्रता असलेल्या छतांसाठी सायफोनिक ड्रेनेजची आवश्यकता असू शकते.
पर्लिन स्थापना:स्थापनेपूर्वी मुख्य स्टील फ्रेमवर लेआउट लाइन चिन्हांकित करा. Purlin अंतर हे डिझाइन रेखांकनाशी जुळले पाहिजे. पर्लिन आणि मुख्य फ्रेममधील कनेक्शन पूर्णपणे घट्ट करणे आवश्यक आहे आणि बाजूच्या हालचाली रोखण्यासाठी आवश्यक तेथे सॅग रॉड स्थापित केले पाहिजेत.
समर्थन क्लिप स्थापना:पॅनेल घालण्याचा क्रम ज्या दिशेने आहे त्याच दिशेने क्लिप स्थापित करा. क्लिप बेस सुरक्षितपणे purlin करण्यासाठी fastened करणे आवश्यक आहे. थर्मल ब्रिजिंग टाळण्यासाठी इन्सुलेट स्पेसर योग्यरित्या स्थित असल्याचे तपासा.
पॅनेल फिक्सिंग:स्टँडिंग सीम सिस्टमसाठी, क्लिपवर पॅनेल संलग्न करा आणि त्यांना कॅलिब्रेटेड उपकरणांसह सीम करा. उघडलेल्या फास्टनर सिस्टमवर सेल्फ-ड्रिलिंग स्क्रूला जास्त घट्ट करणे टाळा, कारण यामुळे EPDM वॉशर खराब होऊ शकते आणि हवामानाची घट्टपणा कमी होऊ शकते.
गटर आणि फ्लॅशिंग स्थापना:आउटलेट पॉइंट्सच्या दिशेने गटरचा उतार असल्याची खात्री करा. सर्व लॅप सांधे आणि संक्रमणे सील करा. क्लॅडिंगच्या मागे पाण्याचा मागोवा घेण्यास प्रतिबंध करण्यासाठी फ्लॅशिंगने पॅनेलच्या फास्यांना योग्यरित्या ओव्हरलॅप करणे आवश्यक आहे.
SENBO द्वारे पुरवलेल्या मेटल लिफाफा पॅनेलच्या संपूर्ण श्रेणीसह कार्य करण्यासाठी समर्थन प्रणाली घटक डिझाइन केले आहेत, ज्यातप्रोफाइल केलेले स्टील शीट्स, रॉक वूल सँडविच पॅनेल, ॲल्युमिनियम-मॅग्नेशियम-मँगनीज पॅनेल, आणिछिद्रित पटल. उदाहरणार्थ, सँडविच पॅनेलच्या भिंतीसाठी पर्लिन लेआउट एका त्वचेच्या प्रोफाइल केलेल्या शीटच्या भिंतीपेक्षा वेगळे आहे कारण स्पॅनिंग क्षमतेमध्ये फरक आहे. आमची अभियांत्रिकी टीम लेआउट रेखाचित्रे देऊ शकते जी निवडलेल्या पॅनल प्रकारासह स्ट्रक्चरल समर्थनांचे समन्वय साधते.
स्लाइडिंग सपोर्ट छताच्या पॅनेलला त्याच्या लांबीच्या बाजूने तापमान बदलू देतात. हे थर्मल ताण कमी करते आणि फास्टनर थकवा प्रतिबंधित करते. फिक्स्ड सपोर्ट्स इव्ह आणि रिज सारख्या प्रतिबंधात्मक बिंदूंवर वापरले जातात. स्टँडिंग सीम रूफमध्ये, बहुतेक क्लिप हे स्लाइडिंग प्रकार असतात, ज्यामध्ये ठराविक क्लिप फक्त विशिष्ट ठिकाणी वापरल्या जातात.
पर्लिनचे अंतर पॅनेल प्रोफाइल, शीटची जाडी, वारा भार आणि बर्फाचा भार यावर अवलंबून असते. उंच फास्यांसह मजबूत पटल लांब अंतरापर्यंत जाऊ शकतात आणि कमी purlins आवश्यक आहे. प्रत्येक प्रकल्पासाठी संरचनात्मक गणनेद्वारे अंतर सत्यापित करणे आवश्यक आहे. आमची तांत्रिक टीम निवडलेल्या पॅनेलवर आधारित योग्य लेआउटची शिफारस करू शकते.
किनारी भागांसाठी, उच्च गंज प्रतिरोधक कोटिंगसह फास्टनर्स निर्दिष्ट केले पाहिजेत. स्टेनलेस स्टीलचे फास्टनर्स किंवा जस्त-ॲल्युमिनियमचे जड कोटिंग योग्य आहेत. हवामानरोधक सील राखण्यासाठी EPDM वॉशर देखील UV-प्रतिरोधक आणि पॅनेल कोटिंगशी सुसंगत असणे आवश्यक आहे.
होय. नॉन-स्टँडर्ड पॅनेल आकारांशी जुळण्यासाठी सपोर्ट क्लिप, फ्लॅशिंग आणि क्लोजर तयार केले जाऊ शकतात. पॅनेल प्रोफाइल रेखांकन आणि प्रकल्पाच्या संरचनात्मक आवश्यकता प्रदान करा जेणेकरुन योग्य घटक निवडले किंवा तयार केले जाऊ शकतील.
साहित्य प्रमाणपत्रे, कोटिंग अहवाल आणि उत्पादन चाचणी अहवाल पुरवले जाऊ शकतात. purlins आणि फास्टनर्स साठी, मिल चाचणी प्रमाणपत्रे उपलब्ध आहेत. अतिरिक्त अनुपालन दस्तऐवज आवश्यक असलेल्या प्रकल्पांसाठी, जसे की फायर परफॉर्मन्स किंवा स्ट्रक्चरल गणना नोट्स, या विनंतीनुसार प्रदान केल्या जाऊ शकतात.
