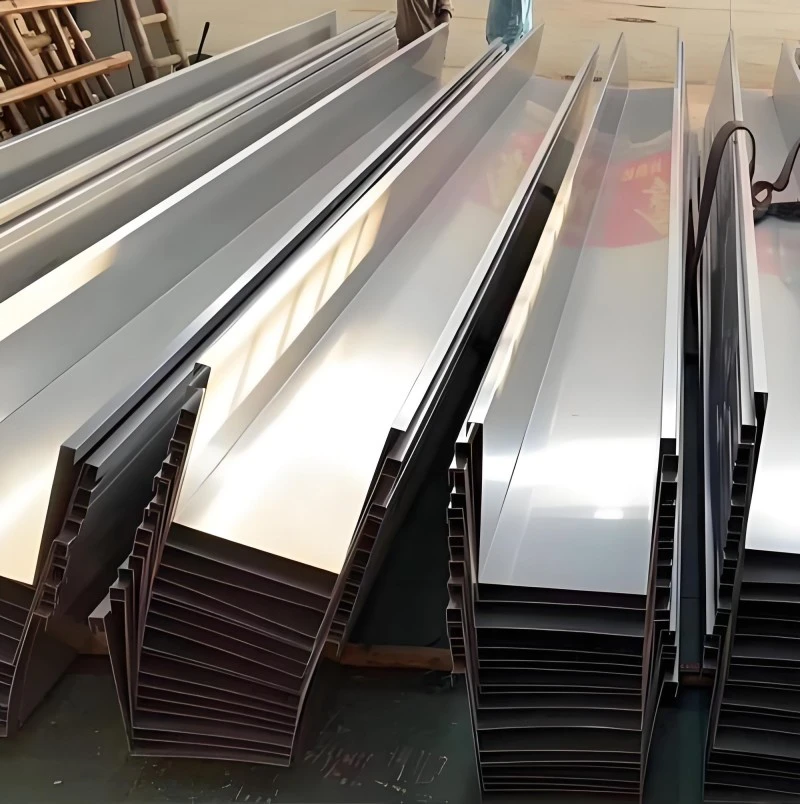

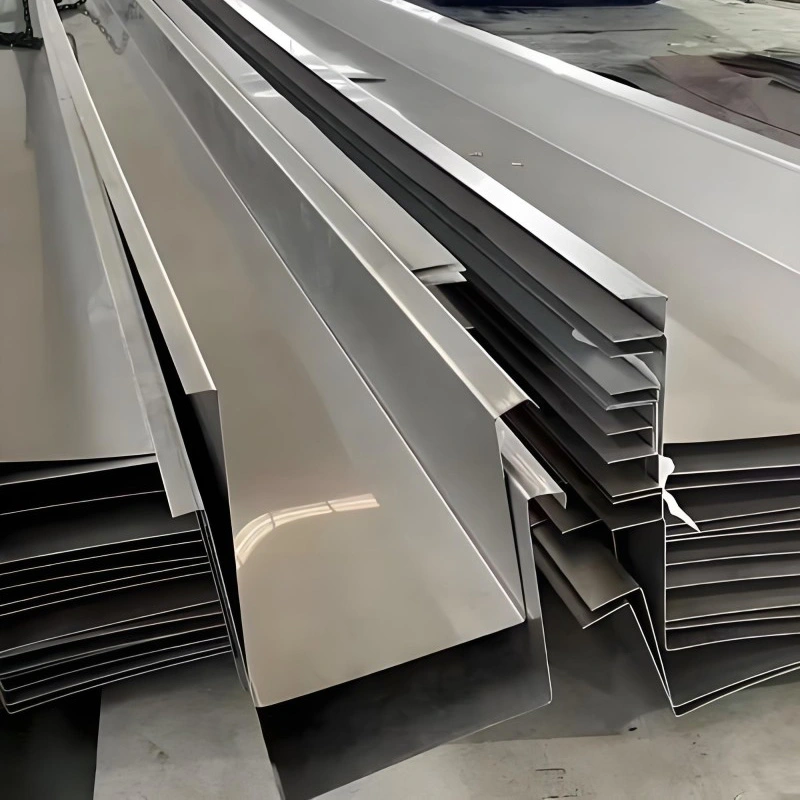

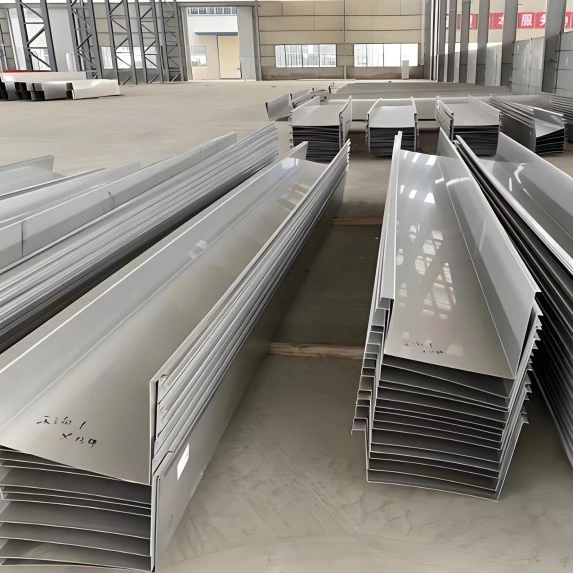

छतावरील निचरा पावसाचे पाणी गोळा करण्यासाठी आणि ते खाली पाईप्समध्ये वाहून नेण्यासाठी छताच्या खालच्या ठिकाणी ठेवलेल्या गटर्सवर अवलंबून असते. स्टेनलेस स्टील गटर स्थानानुसार वर्गीकृत आहे. अंतर्गत गटर बाहेरील भिंतीच्या ओळीत बसतात आणि सहसा पॅरापेट भिंतीसह कार्य करतात. बाह्य गटर बाहेरील भिंतीच्या पलीकडे पसरतात आणि सामान्यत: पॅरापेटशिवाय इमारतींवर वापरले जातात. हे वर्गीकरण GB 51022-2015 चे अनुसरण करते, गॅबल्ड स्टील फ्रेम्ससह हलक्या वजनाच्या इमारतींसाठी तांत्रिक कोड. SENBO हे गटर नियंत्रित दुकानाच्या वातावरणात बनवते, डिलिव्हरीपूर्वी वाकणे आणि वेल्डिंग पूर्ण होते. पॅकेजिंग करण्यापूर्वी प्रत्येक तुकडा रुंदी, उंची, बाहेरील बाजूचा आकार आणि सरळपणासाठी तपासला जातो.
मूळ सामग्री मानक म्हणून 304 स्टेनलेस स्टील आहे. ग्रेड 201 आणि 316L निर्दिष्ट केले जाऊ शकतात जेव्हा प्रकल्पाच्या परिस्थितीसाठी खर्च आणि गंज प्रतिकार यांच्या भिन्न संतुलनाची आवश्यकता असते. GB 51022-2015 304 स्टेनलेस स्टीलपासून बनवलेल्या अंतर्गत गटरांसाठी शीटची किमान जाडी 1.0 मिमी सेट करते. जर दुसरी सामग्री बदलली असेल, तर त्याला विश्वासार्ह अँटी-गंज उपचार मिळणे आवश्यक आहे. साध्या स्टील प्लेट गटर किमान 3.0 मिमी जाडी असणे आवश्यक आहे. नॅशनल स्टँडर्ड ॲटलस 24CS08-1 ड्रेनेज ऍक्सेसरीज निवडण्यासाठी आणि स्थापित करण्याबाबत पुढील मार्गदर्शन देते.
डिझाइन लोड आणि गंज एक्सपोजरवर अवलंबून जाडी 0.5 मिमी ते 3.0 मिमी पर्यंत असते. क्रॉस-सेक्शन सहसा आयताकृती किंवा ट्रॅपेझॉइडल असतात, ज्याची पायाची रुंदी 0.3 मीटर ते 0.5 मीटर आणि उंची 0.25 मीटर ते 0.4 मीटर असते. शीर्ष flanges एक सुरक्षित संलग्नक पृष्ठभाग प्रदान. गटर विभाग 1 मीटर ते 14 मीटर लांब केले जाऊ शकतात. सीएनसी बेंडिंगमध्ये 0.3 मिमी प्रति 1000 मिमी सरळपणा आणि संपूर्ण लांबीमध्ये ±0.5 अंशांपर्यंत टोकदार सहिष्णुता असते. सरफेस फिनिशमध्ये 8K मिरर, मॅट आणि ब्रशचा समावेश आहे.
| आयटम | मूल्य | नोट्स |
|---|---|---|
| नियमन संहिता | जीबी ५१०२२-२०१५ | हलक्या वजनाच्या बिल्डिंग स्टील स्ट्रक्चर कोड |
| डिझाइन ॲटलस | 24CS08-1 | ड्रेनेज ऍक्सेसरीची निवड आणि स्थापना |
| साहित्य | मानक म्हणून 304; 201 किंवा 316L उपलब्ध | अंतर्गत गटरांसाठी 304 अनिवार्य |
| किमान जाडी | अंतर्गत गटरांसाठी 1.0 मि.मी | कोडची आवश्यकता |
| आकार | आयताकृती किंवा ट्रॅपेझॉइडल | सानुकूल आकारमान शक्य |
| लांबी | 1-12 मीटर मानक; विनंतीनुसार 14 मीटर पर्यंत | लांब विभागांसह कमी साइट सांधे |
| सुस्पष्टता | सरळपणा 0.3/1000 मिमी; कोन ±0.5° | सीएनसी वाकलेला |
| ओव्हरफ्लो आउटलेट | वरच्या काठाच्या खाली 50-100 मिमी | अंतर्गत गटर्ससाठी आवश्यक |
| रेखांशाचा उतार | किमान ५‰ | पाण्याचा प्रवाह सुनिश्चित करते |
GB 51022-2015 निर्दिष्ट करते की गटर क्रॉस-सेक्शन आयताकृती किंवा ट्रॅपेझॉइडल असू शकते. अंतर्गत गटरांमध्ये वरच्या काठापासून 50 मिमी ते 100 मिमी खाली ओव्हरफ्लो आउटलेट समाविष्ट करणे आवश्यक आहे. सर्व सांधे सीलबंद करणे आवश्यक आहे, आणि छप्पर पॅनेल गटर मध्ये वाढवणे आवश्यक आहे. जेथे पावसाचे पाणी छताच्या पृष्ठभागावरून गटारात प्रवेश करते तेथे अतिरिक्त वॉटरप्रूफिंग अनिवार्य आहे. या आवश्यकता स्पष्ट डिझाइन आणि स्थापना आधाररेखा तयार करतात.
शांतुई कन्स्ट्रक्शन मशिनरी संयुक्त कार्यशाळेत, मूळ गटर प्रणाली 304 स्टेनलेस स्टीलच्या कुंडांनी बदलण्यात आली. ड्रेनेजचे मार्ग मोकळे ठेवण्यासाठी पावसाच्या पाण्याच्या सायफन आउटलेटवर डाउनपाइप जोडण्यात आले होते. प्रकल्प एक सामान्य रेट्रोफिट परिस्थिती दर्शवितो जेथे विद्यमान गटर त्याच्या सेवा आयुष्याच्या शेवटी पोहोचले होते आणि टिकाऊपणासाठी स्टेनलेस स्टील बदलण्याची निवड केली गेली होती.
ह्युआंगटान टाउन, निंघाई काउंटीमधील कृषी आणि साइडलाइन उत्पादने प्रदर्शन केंद्राला मूळ प्रणाली खराब झाल्यानंतर गटर बदलणे आवश्यक होते. सुमारे 85 मीटर नवीन स्टेनलेस स्टील गटर बसविण्यात आली. निर्दिष्ट सामग्री 1.2 मिमी जाडीची 304 स्टेनलेस स्टील होती, ज्याची उंची 0.3 मीटर, पायाची रुंदी 0.35 मीटर आणि 0.05 मीटर शीर्ष फ्लँज होती. विद्यमान इमारतींमध्ये ड्रेनेज कार्य पुनर्संचयित करण्यासाठी स्टेनलेस स्टील गटर कसे वापरले जातात हे प्रकल्प स्पष्ट करते.
Fangchenggang Gangchen इंटरनॅशनल हॉटेलमध्ये, लॉबी पोर्टिकोमध्ये पाण्याची गळती गंजलेल्या कार्बन स्टीलच्या गटरांमध्ये आढळून आली. दुरुस्तीसाठी 1.2 मिमी जाडीच्या 304 स्टेनलेस स्टील प्लेट्स, साइटवर वेल्डेड वापरल्या गेल्या. उच्च आर्द्रता, उच्च क्षारता किनारपट्टीच्या वातावरणामुळे मूळ सामग्रीला गंज चढला होता. बदलीनंतर ड्रेनेजचा प्रश्न मार्गी लागला. हे केस मीठाने भरलेल्या हवेत आणि तत्सम संक्षारक सेटिंग्जमध्ये 304 स्टेनलेस स्टीलच्या वापरास समर्थन देते.
स्थापना अतिशीत परिस्थितीसाठी खाते असणे आवश्यक आहे. थंड प्रदेशात, अंतर्गत गटर आणि डाउनपाइपला इन्सुलेशन किंवा उष्णता ट्रेसिंगची आवश्यकता असते. अशा हवामानात बाह्य गटर प्रणालींना प्राधान्य दिले जाते कारण ते बर्फाच्या अडथळ्यापासून संरक्षण करणे सोपे आहे. रेखांशाचा उतार कमीत कमी 5‰ असणे आवश्यक आहे आणि डाउनपाइप्स भिंतीवर किंवा स्ट्रक्चरल फ्रेमला घट्टपणे जोडलेले असणे आवश्यक आहे. सीएनसी-वाकलेले विभाग फील्ड सांधे कमी करतात आणि स्थापनेदरम्यान मितीय अचूकता राखण्यात मदत करतात.
पॅरापेट भिंती असलेल्या इमारतींवर किंवा वास्तुशिल्प रचना दृश्यापासून ड्रेनेज लपवत असलेल्या इमारतींवर अंतर्गत गटर सामान्य आहेत. बाह्य गटर स्थापित करणे आणि देखभाल करणे सोपे आहे. निवड सहसा वास्तुविशारद आणि स्ट्रक्चरल अभियंता दर्शनी डिझाइन आणि हवामानाच्या आधारावर केली जाते.
बांधकामानंतर अंतर्गत गटरांमध्ये प्रवेश करणे कठीण आहे, त्यामुळे सामग्रीने देखभाल न करता गंजणे प्रतिकार करणे आवश्यक आहे. कोडसाठी किमान 1.0 मिमी जाडीसह 304 स्टेनलेस स्टील आवश्यक आहे कारण ते गंज प्रतिरोधक, सामर्थ्य आणि किंमत यांचे सिद्ध संतुलन प्रदान करते.
विभाग सामान्यत: स्टेनलेस स्टील कनेक्टरसह वेल्डेड किंवा सील केलेले असतात. वेल्डिंग योग्यरित्या केल्यावर सतत वॉटरटाइट जॉइंट प्रदान करते. सीलंटसह यांत्रिक सांधे देखील वापरली जातात, परंतु त्यांना अधिक काळजीपूर्वक स्थापना आणि नियतकालिक तपासणी आवश्यक आहे.
ब्रश केलेल्या आणि मॅट फिनिशना अनेकदा प्राधान्य दिले जाते कारण ते मिरर फिनिशपेक्षा किरकोळ ओरखडे आणि पृष्ठभागाच्या खुणा लपवतात. मिरर फिनिश अधिक परावर्तित असतात आणि ते पाण्याचे डाग अधिक सहजपणे दर्शवू शकतात, परंतु ते कधीकधी दृश्य परिणामासाठी निवडले जातात.
प्रत्येक डिलिव्हरी सामग्री प्रमाणपत्राच्या विरूद्ध तपासली पाहिजे, ज्याने स्टेनलेस स्टील ग्रेड आणि शीटची जाडी याची पुष्टी करणे आवश्यक आहे. मितीय पडताळणीमध्ये रुंदी, उंची, बाहेरील बाजूचा आकार आणि सरळपणा समाविष्ट आहे. वेल्डेड विभागांसाठी, वेल्डिंग प्रक्रिया पात्र असल्याची पुष्टी करा आणि वेल्डरकडे वैध प्रमाणपत्रे आहेत. स्क्रॅच, डेंट्स किंवा वाहतुकीदरम्यान उद्भवलेल्या इतर नुकसानांसाठी पृष्ठभागाच्या फिनिशची तपासणी करा.
