प्रेशर ट्रिटेड रूफिंग बॅटन

स्टीलच्या पट्टीपासून बनवलेले प्रेशर ट्रिटेड रूफिंग बॅटन्स हे उतार असलेल्या छतावरील टाइलसाठी आधार देणारे फ्रेमवर्क म्हणून काम करतात. ते कोल्ड रोल फॉर्मिंगद्वारे आकारले जातात आणि इमारती लाकडाच्या बॅटन्स बदलण्याच्या उद्देशाने असतात, जे सडतात, कीटकांना आकर्षित करतात किंवा कालांतराने शक्ती गमावू शकतात. SENBO पट्टीची जाडी आणि कोटिंग माससाठी इनकमिंग तपासणी नोंदी ठेवते आणि प्रोफाइल अचूकतेसाठी रोल फॉर्मिंग लाइन्स नियमितपणे तपासल्या जातात. प्रसूतीपूर्वी बॅटन्स आवश्यक लांबीपर्यंत कापल्या जातात.

साहित्य आणि संबंधित मानके

मुख्य कच्चा माल AZ150 कोटिंगसह ग्रेड G550 मध्ये Al-Zn मिश्र धातु कोटेड स्टील पट्टी आहे. कोटिंगमध्ये वजनानुसार सुमारे 55% ॲल्युमिनियम आणि 43.5% जस्त असते, जे सामान्य गॅल्वनाइज्ड पट्टीपेक्षा गंजपासून चांगले संरक्षण देते. स्टीलने कमीत कमी 370 MPa ची तन्य शक्ती, कमीत कमी 265 MPa ची उत्पन्न शक्ती आणि किमान 26% फ्रॅक्चर नंतर वाढवणे आवश्यक आहे. सॉल्ट स्प्रे चाचणी GB/T 10125-2012 चे अनुसरण करते, तर तन्य चाचणी GB/T 228.1-2010 चे अनुसरण करते. 0.8 मिमीची किमान नाममात्र जाडी पिच केलेल्या छतावरील कामात मेटल टाइल बॅटन्सवर लागू होते.

उपलब्ध आकार आणि आकार

• कोन विभाग, उदाहरणार्थ L30 × 4 मिमी, तीव्र उतारांवर किंवा जेथे लोडची मागणी जास्त आहे तेथे वापरली जाते.
• फ्लॅट बार, सामान्यतः 25×5 मिमी.

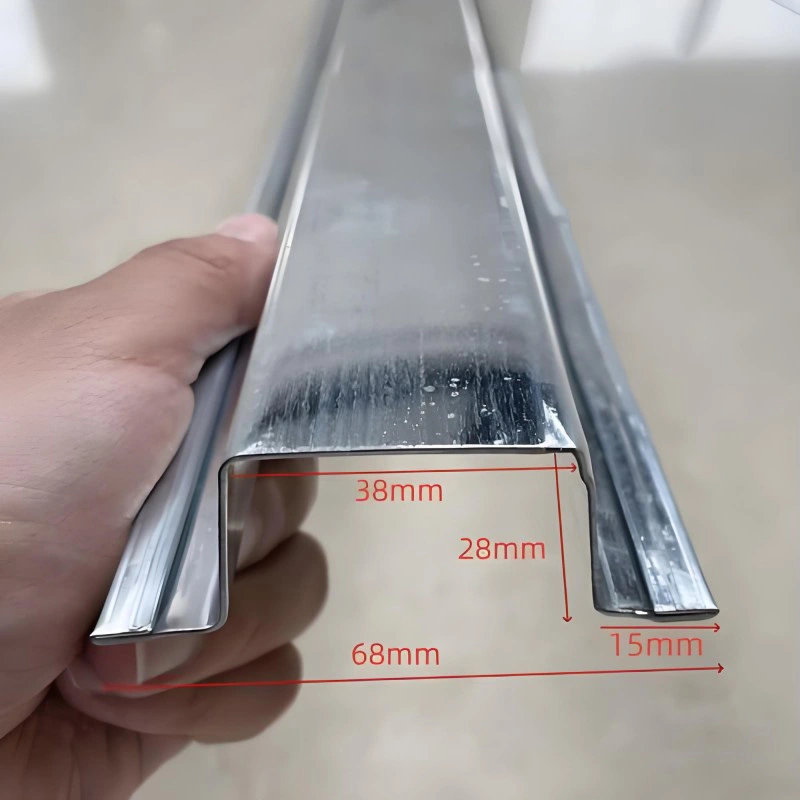

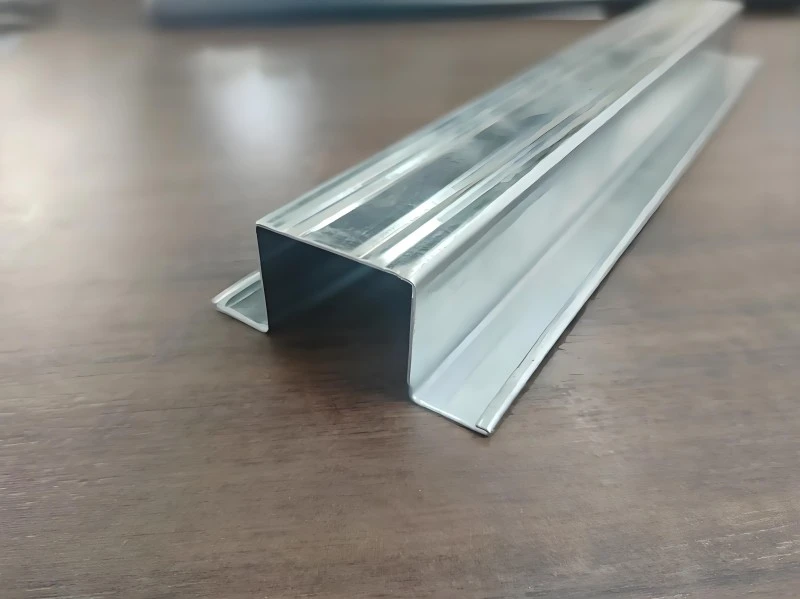

• ओमेगा प्रोफाइल, Al-Zn लेपित पट्टीपासून बनवलेले आणि उद्देशाने बनवलेल्या कंस आणि क्लिपसह निश्चित केले आहे.

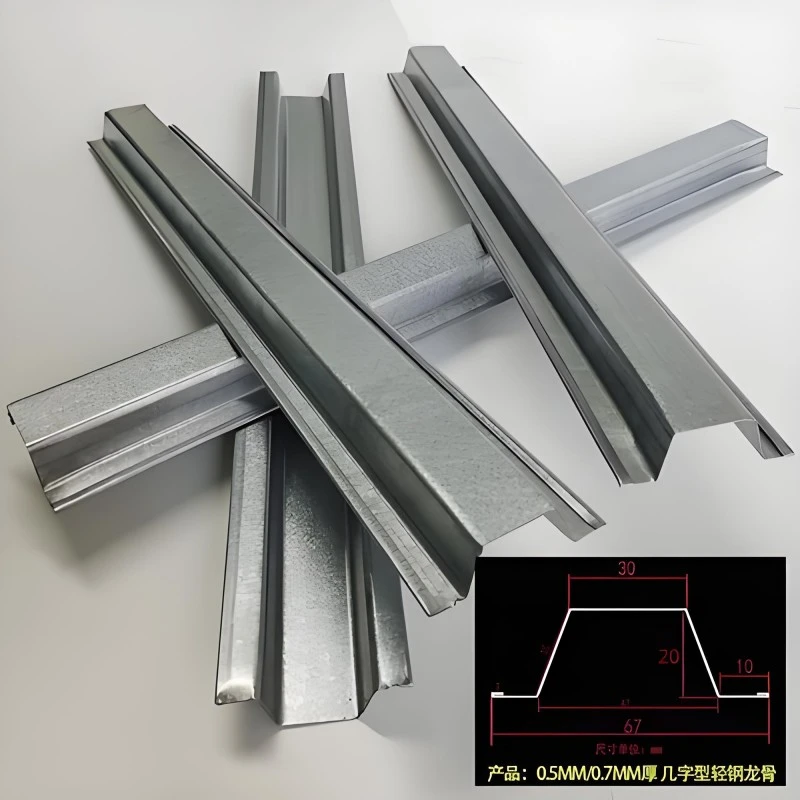

• हॅट चॅनेल, दगड-कोटेड मेटल टाइल्ससारख्या हलक्या वजनाच्या आवरणांसाठी योग्य.

मानक तुकडे 3 मीटर ते 4 मीटर लांब आहेत, परंतु विनंतीनुसार जास्त लांबीचा पुरवठा केला जाऊ शकतो. प्रेशर ट्रिटेड रूफिंग बॅटन स्पेसिंग टाइलच्या प्रभावी आवरणाचे अनुसरण करते आणि सहसा 300 मिमी आणि 370 मिमी दरम्यान येते. लागू केलेले कोटिंग किमान 85 μm जाड आहे. डिझाइनला विशिष्ट देखावा आवश्यक असल्यास पॉलिस्टर किंवा PVDF मध्ये रंगीत फिनिश जोडले जाऊ शकतात.

की डेटा टेबल

पूर्ण झालेल्या छप्परांचा पुरावा

तीव्र उतारांवर लोड वर्तन

बॅटन सिस्टमची 45° आणि 60° दरम्यान छतावरील पिच असलेल्या प्रकल्पावर लोड चाचणी केली गेली. मिनक्वान काउंटी सीनियर हायस्कूल नवीन कॅम्पसमध्ये, L30×4 मिमी गॅल्वनाइज्ड अँगल बॅटन्स 300×400 मिमी सिंटर्ड टाइल्सच्या खाली 340 मिमी केंद्रांवर सेट केल्या गेल्या. पवन शक्ती तांब्याच्या तारांच्या टाय आणि मोर्टारद्वारे फरशांमधून बॅटन्समध्ये जातात, त्यानंतर एम्बेडेड प्लेट्सवर वेल्ड केलेल्या काउंटर-बॅटन्सद्वारे मुख्य फ्रेममध्ये जातात. पुल-आउट चाचण्यांनी पुष्टी केली की असेंब्लीने डिझाइन वारा भार पूर्ण केला. G550 Al-Zn कोटेड स्टीलपासून बनवलेल्या बॅटन्सचा वापर मोठ्या छतावर जसे की विमानतळ टर्मिनल आणि स्टेडियमवर केला जातो, जेथे दीर्घकालीन कडकपणा आणि कोटिंग टिकाऊपणा आवश्यक असतो.

गंज कामगिरी

AZ150 कोटेड बॅटन्सवरील सॉल्ट स्प्रे चाचणी सामान्य गॅल्वनाइज्ड पट्टीपेक्षा लक्षणीय सुधारणा दर्शवते. कोटिंगमध्ये ॲल्युमिनियम आणि जस्त यांचे मिश्रण यज्ञ संरक्षण प्रदान करते आणि कापलेल्या कडांवर गंजणे कमी करते. किमान 85 μm ऑर्गेनिक फिनिश आर्द्र छताच्या जागेत आणखी एक अडथळा जोडते.

जैविक हल्ल्याचा प्रतिकार

उष्ण, ओलसर हवामानात लाकडाचे लाकूड दीमक आणि बुरशीजन्य क्षयमुळे नुकसान होऊ शकते. स्टील बॅटन्स कीटकांच्या क्रियाकलापांना समर्थन देत नाहीत आणि ओलावा शोषत नाहीत. हा गुणधर्म त्यांना दक्षिणेकडील किनारपट्टीच्या प्रदेशांसाठी आणि उच्च दीमक दाब असलेल्या भागांसाठी योग्य बनवतो. मोठमोठ्या सार्वजनिक इमारतींच्या नोंदींमध्ये Al-Zn स्टील बॅटन्स बदलल्याशिवाय 30 वर्षांहून अधिक काळ सेवेत असल्याचे दर्शविते.

खडी छप्पर बांधकाम पद्धत

मिनक्वान प्रकल्पात, एकूण मजला क्षेत्र 255,000 m² पर्यंत पोहोचले आणि छतावरील खेळपट्टी 45° ते 60° पर्यंत होती. बांधकामाचा क्रम काउंटर-बॅटन लेव्हलिंगसह सुरू झाला, त्यानंतर बॅटन फिक्सिंग, नंतर डबल-स्ट्रँड कॉपर वायर टाय आणि पॉलिमर मोर्टार बाँडिंगसह टाइल सेटिंग. या पध्दतीने फरशा उंच पृष्ठभागावर सरकणे थांबवले आणि छताला पाणीरोधक ठेवले. हाच क्रम इतर उंच उंच उंच इमारतींसाठी अनुकूल केला जाऊ शकतो.

उल्लेखनीय वैशिष्ट्ये

• मजबुती आणि कडकपणा लांबीच्या बाजूने सुसंगत असतात, लाकडाच्या विपरीत जे धान्य आणि गाठींमध्ये बदलू शकतात.
• मेटॅलिक कोटिंग आणि वैकल्पिक पेंट केलेले फिनिश ओलसर किंवा किनारी हवेत दीर्घकालीन संरक्षण देतात.
• कटिंग आणि फिक्सिंग जलद आहेत. प्री-कट लांबीमुळे साइटवरील काम आणि कचरा कमी होतो.
• स्टील बॅटन्स पूर्णपणे पुनर्वापर करण्यायोग्य असतात आणि रासायनिक लाकूड संरक्षकांची गरज टाळतात.
• चिकणमाती, काँक्रीट, धातू आणि दगड-कोटेड टाइलला अनुरूप अनेक क्रॉस-सेक्शन तयार केले जातात.

उत्पादन कुठे वापरले जाते

• घरे, क्लब आणि कमी उंचीच्या अपार्टमेंटवर खड्डे पडलेले छप्पर.
• टर्मिनल, स्पोर्ट्स हॉल आणि प्रदर्शन इमारती यासारख्या मोठ्या प्रमाणात सार्वजनिक छप्पर.
• 45° आणि त्याहून अधिक उंच छप्पर आणि उच्च वारा सक्शन असलेली ठिकाणे.
• दमट किंवा दीमक-सक्रिय प्रदेशात इमारती जेथे लाकूड योग्य नाही.
• स्टील-फ्रेम केलेल्या छतावर टाइल फिक्सिंग.

साइट मार्गदर्शन

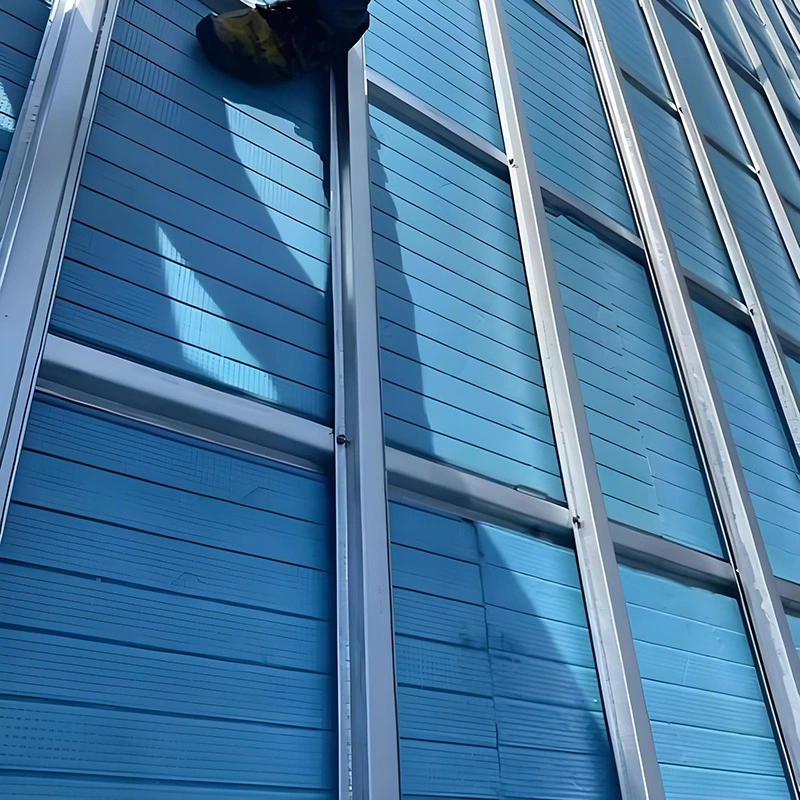

• बॅटन्स निश्चित करण्यापूर्वी, छतावरील विमान पातळीसाठी तपासा. असमान सब्सट्रेट दुरुस्त करण्यासाठी काउंटर-बॅटन्स वापरा.
• प्रोफाइलसाठी निर्दिष्ट केलेल्या ब्रॅकेट किंवा क्लिपसह बॅटन्स निश्चित करा. जास्त घट्ट करणे टाळा, ज्यामुळे विभाग विकृत होऊ शकतो.
• प्रत्येक कोर्स स्ट्रिंग लाइनसह संरेखित करा. लहान त्रुटी संपूर्ण उतारावर गुणाकार करतात आणि टाइल कव्हरेजवर परिणाम करतात.
• गंज संरक्षण पुनर्संचयित करण्यासाठी झिंक-समृद्ध किंवा सुसंगत टच-अप पेंटसह कट समाप्त करा.
• उंच उतारांसाठी, मंजूर रेखांकनावर दर्शविल्याप्रमाणे वायर टाय किंवा चिकटलेल्या फरशा सुरक्षित करा.

कंत्राटदारांनी उपस्थित केलेले प्रश्न

मेटल बॅटनचे आयुष्य उपचारित लाकडाशी कसे तुलना करते?

उपचार केलेले लाकूड अनेक वर्षे टिकू शकते, परंतु त्याची कार्यक्षमता संरक्षक धारणा आणि प्रदर्शनावर अवलंबून असते. AZ150 कोटिंगसह स्टील बॅटन्स सडत नाहीत किंवा फुटत नाहीत आणि त्यांना दीमकांचा प्रभाव पडत नाही. किनार्यावरील किंवा उच्च-आर्द्रता असलेल्या ठिकाणी, बहुतेकदा पोलाद ही अधिक अंदाजे निवड असते.

विशिष्ट टाइलसाठी कोणता बॅटन आकार योग्य आहे?

टाइल निर्मात्याचे इन्स्टॉलेशन मार्गदर्शक सामान्यत: आवश्यक बॅटन विभाग आणि अंतर नमूद करते. जड चिकणमाती किंवा काँक्रीट टाइल्स अंतर्गत कोन आणि सपाट विभाग सामान्य आहेत. ओमेगा आणि हॅट प्रोफाइल फिकट असतात आणि बहुतेकदा मेटल किंवा कंपोझिट टाइलसह वापरले जातात. ऑर्डर करण्यापूर्वी सुसंगततेची पुष्टी करा.

फोटोव्होल्टेइक छतावरील फरशा वापरल्या जाऊ शकतात का?

पीव्ही टाइल्समध्ये विशिष्ट माउंटिंग आणि लोड आवश्यकता असतात. बॅटन प्रोफाइल आणि अंतर पीव्ही टाइल उत्पादकाच्या सूचनांनुसार तपासले पाहिजे. अतिरिक्त वजन आणि वाऱ्याचा भार वाहून नेण्यासाठी अतिरिक्त फिक्सिंग किंवा प्रबलित बॅटन्सची आवश्यकता असू शकते.

समुद्रकिनारी असलेल्या प्रकल्पासाठी कोणते कोटिंग वजन सर्वोत्तम आहे?

AZ150 हे सहसा सागरी प्रदर्शनासाठी किमान असते. अतिशय आक्रमक मीठाने भरलेल्या हवेत, जड कोटिंग किंवा स्टेनलेस स्टीलची आवश्यकता असू शकते. वातावरणातील संक्षारकता श्रेणी प्रथम निर्धारित केली पाहिजे, नंतर उपलब्ध कोटिंग पर्यायांशी जुळली पाहिजे.

गुणवत्ता आणि दस्तऐवजीकरण

उत्पादन सुरू होण्यापूर्वी, स्टील स्ट्रिप मिल प्रमाणपत्राचे ग्रेड, कोटिंग मास आणि यांत्रिक गुणधर्मांसाठी पुनरावलोकन केले जाते. कव्हरची जाडी, प्रोफाइलची खोली आणि सरळपणा तयार करताना मितीय तपासणी. मोठ्या करारासाठी, नमुने स्वतंत्र मीठ स्प्रे किंवा तन्य चाचणीसाठी पाठवले जाऊ शकतात. डिलिव्हरी तपासणीने लांबी, प्रोफाइल आणि कोटिंगच्या नुकसानीच्या अनुपस्थितीची पुष्टी केली पाहिजे.

ऑर्डर करण्यापूर्वी पुष्टी करण्यासाठी आयटम

• योग्य विभाग आणि जाडी निवडण्यासाठी छतावरील पिच आणि वारा भार डिझाइन करा.
• टाइल प्रकार आणि आवश्यक बॅटन स्पेसिंग, टाइल मेकरने दिल्याप्रमाणे.
• साइटची गंज श्रेणी, जी कोटिंगची निवड नियंत्रित करते.
• काउंटर-बॅटन किंवा ब्रॅकेट तपशीलांसह मुख्य छताच्या संरचनेशी कनेक्शन पद्धत.
• वाहतूक लांबीची मर्यादा, ज्यामुळे बॅटन्स लांब किंवा मानक लांबीमध्ये पुरवल्या जातात यावर परिणाम होऊ शकतो.
