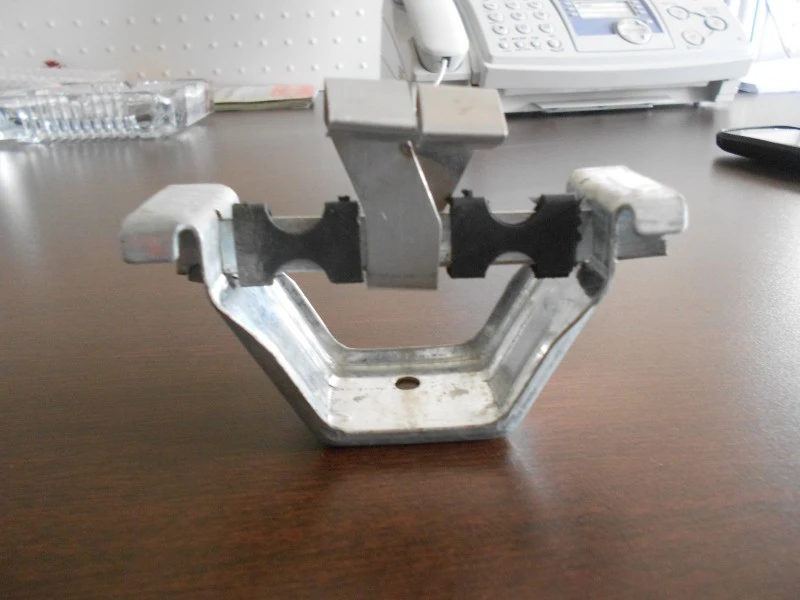

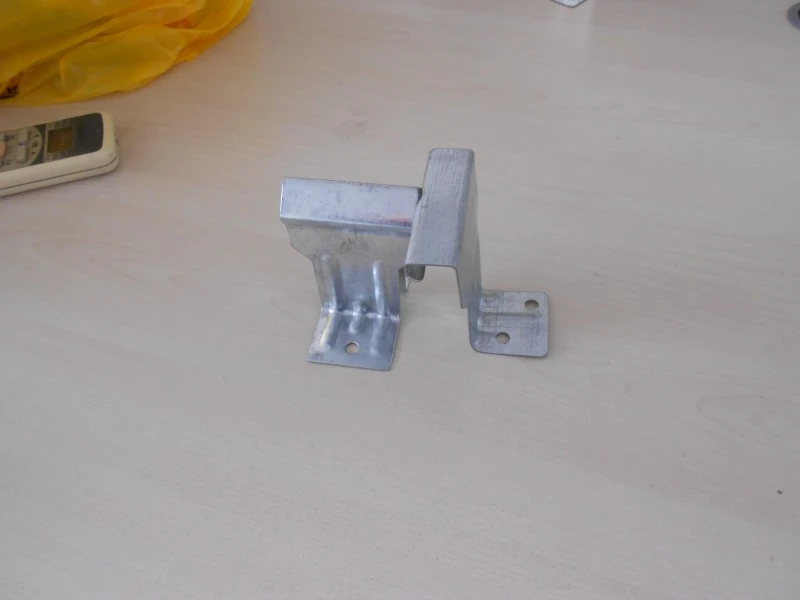

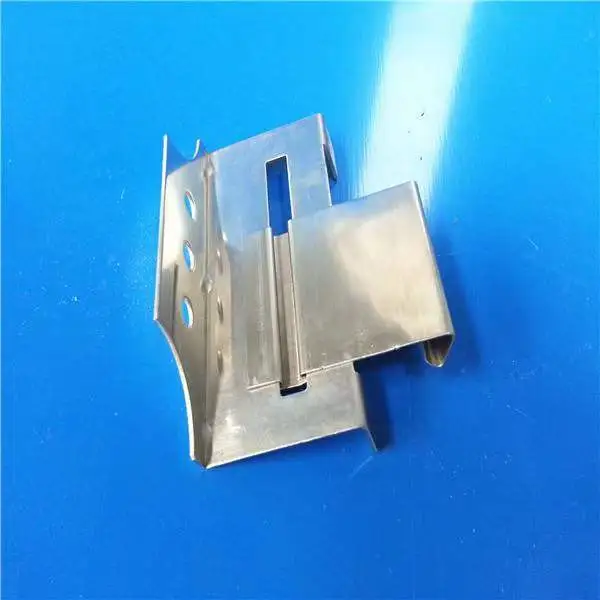

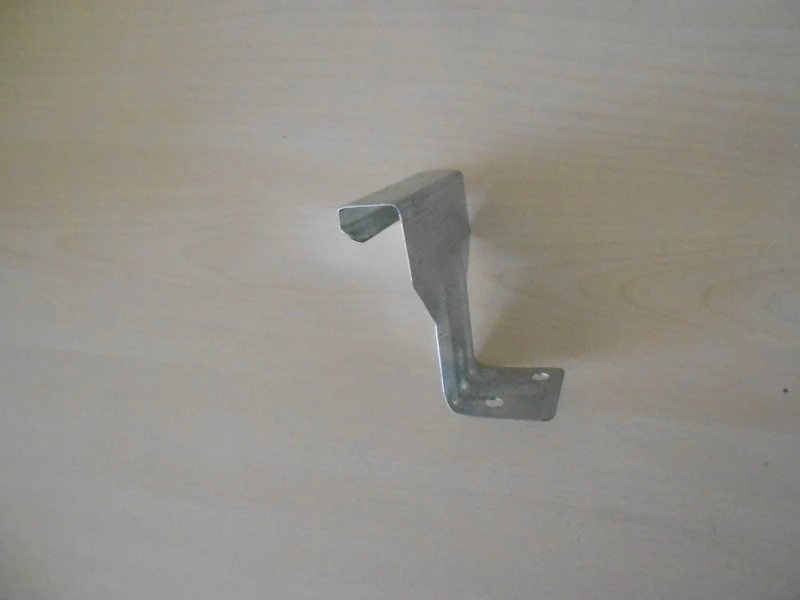

लपविलेले क्लिप फास्टनर्स बिल्डिंग पॅनेल्स आणि सपोर्टिंग स्ट्रक्चर दरम्यान छुपे कनेक्शन प्रदान करतात. क्लिप प्युर्लिन किंवा ब्रॅकेटला फिक्स केलेल्या बेस रिबसह गुंतलेली असते, पॅनेलच्या पृष्ठभागावर स्क्रूशिवाय पॅनेल धरून ठेवते. हा दृष्टीकोन सर्व फास्टनर्स पॅनेलच्या सीममध्ये ठेवतो, एक स्वच्छ बाह्य भाग देतो आणि उघडलेल्या स्क्रू आणि सीलंटशी संबंधित गळतीचे मार्ग काढून टाकतो. SENBO या क्लिपला स्लॉटची खोली, पायाची लांबी आणि सामग्रीची जाडी या मितीय तपासणीसह पुरवते आणि उत्पादन प्रक्रियेमध्ये प्रतिबद्धता सामर्थ्याची नियतकालिक चाचणी समाविष्ट असते.
क्लिप मानक म्हणून 304 स्टेनलेस स्टीलपासून बनविल्या जातात, 430 आणि 201 विशिष्ट बजेटसाठी उपलब्ध आहेत. हॉट-डिप गॅल्वनाइजिंगसह Q235B स्टील हेवी स्ट्रक्चरल क्लिपसाठी वापरले जाते. स्ट्रिप मटेरियलमधून कोल्ड प्रेसिंग किंवा स्टॅम्पिंग करून स्टेनलेस स्टीलच्या क्लिप तयार केल्या जातात. Q235B क्लिप सामान्यत: हॉट-रोल्ड प्लेटपासून बनविल्या जातात ज्याची किमान जाडी 5 मिमी असते आणि ताकद आणि मितीय अचूकता राखण्यासाठी हायड्रॉलिक कोल्ड प्रेसिंगद्वारे तयार केली जाते.
क्लिप अंतर्गत उंची पॅनेल स्लॉट खोली द्वारे निर्धारित केले जाते. सामान्य अंतर्गत उंची 2.6 मिमी ते 10 मिमी पर्यंत असते, ज्याच्या पायाची लांबी 7.5 मिमी असते आणि स्टेनलेस स्टीलसाठी सामग्रीची जाडी 0.5 मिमी ते 1.5 मिमी असते. बोल्टचा व्यास किमान 8.8 च्या सामर्थ्य ग्रेडसह 12 मिमी आहे. वॉल पॅनेल क्लिप, छतावरील पॅनेल क्लिप आणि फ्लोर पॅनेल क्लिपमध्ये अनुप्रयोगानुसार क्लिपचे वर्गीकरण केले जाते. सामग्रीनुसार, ते स्टेनलेस स्टील क्लिप आणि हॉट-डिप गॅल्वनाइज्ड स्टील क्लिपमध्ये विभागलेले आहेत.
| आयटम | पॅरामीटर / तपशील | संदर्भ किंवा नोट्स |
|---|---|---|
| बेस मटेरियल | 304 स्टेनलेस स्टील / Q235B हॉट-रोल्ड स्टील | अर्जाद्वारे निवडलेली सामग्री |
| साहित्य जाडी | स्टेनलेस स्टीलसाठी 0.5-1.5 मिमी; सर्व-स्टील घटकांसाठी ≥5 मिमी | उत्पादनाच्या प्रकारावर अवलंबून असते |
| क्लिप अंतर्गत उंची | 2.6-10 मिमी | पॅनेल स्लॉटशी जुळणे आवश्यक आहे |
| पायाची लांबी | 7.5 मिमी | ठराविक परिमाण |
| बोल्ट तपशील | M12, ताकद वर्ग ≥8.8 | स्ट्रक्चरल कनेक्शनसाठी |
| गॅल्वनाइझिंग जाडी | ≥150 g/m² प्रति बाजू | हॉट-डिप गॅल्वनाइज्ड Q235B |
| स्लिप प्रतिकार | Δ ≤ 7.0 मिमी 7.0 kN वर; Δ ≤ 0.5 मिमी 10.0 kN वर | प्रति GB 15831 आणि उद्योग मानके |
| स्ट्रक्चरल अखंडता | 25.0 kN वर अपयश नाही | प्रति GB 15831 आणि उद्योग मानके |
| टॉर्सनल कडकपणा | 900 N·m टॉर्क वर θ ≤ 4° | उजव्या कोन जोडणाऱ्यांसाठी |
| टॉर्क चाचणी | ≥65 N·m वर कोणतेही अपयश | क्लिप टॉर्क प्रतिकार |
लपविलेल्या क्लिपसाठी यांत्रिक आवश्यकता GB 15831 आणि संबंधित उद्योग मानकांवर आधारित आहेत. स्लिप रेझिस्टन्स चाचण्यांना 7.0 kN लोडवर 7.0 mm पेक्षा जास्त आणि 10.0 kN वर 0.5 mm पेक्षा जास्त विस्थापन आवश्यक नाही. क्लिप 25.0 kN वर अपयशी होऊ नये. टॉर्शनल कडकपणासाठी 900 N·m टॉर्क अंतर्गत 4 अंशांपेक्षा जास्त कोन आवश्यक नाही. SENBO द्वारे चाचणी केलेल्या सर्व-स्टील कोल्ड-प्रेस्ड क्लिप या मर्यादा पूर्ण करतात.
304 स्टेनलेस स्टीलच्या क्लिपवर मीठ फवारणी चाचणी केली गेली आहे आणि बाह्य प्रदर्शनासाठी योग्य गंज प्रतिकार दर्शवितात. हॉट-डिप गॅल्वनाइज्ड Q235B क्लिपमध्ये प्रति बाजूला 150 g/m² चे किमान झिंक कोटिंग असते, जे सामान्य वातावरणीय परिस्थितीत दीर्घकालीन संरक्षण प्रदान करते. सामग्रीची निवड प्रकल्पाच्या वातावरणाशी जुळली पाहिजे.
स्टँडिंग सीम छप्परांमध्ये, लपविलेल्या क्लिप पृष्ठभागाच्या आत प्रवेश न करता पॅनेलला आधार कंसात धरून ठेवतात. हे क्लिपवर स्थिर राहून छतावरील पटल थर्मल विस्तार आणि आकुंचनसह हलवण्यास अनुमती देते. परिणामी छताच्या पृष्ठभागावर स्क्रूची छिद्रे नसतात, ज्यामुळे पाणी शिरण्याची शक्यता कमी होते आणि दीर्घकालीन वॉटरप्रूफिंग सुधारते. मोठ्या-स्पॅन औद्योगिक छप्परांसाठी 360° स्टँडिंग सीम सिस्टममध्ये लपविलेली-क्लिप पद्धत वापरली जाते.
वॉल पॅनल्ससाठी, कन्सील्ड क्लिप फास्टनर्स पॅनेलची पृष्ठभाग स्वच्छ ठेवून, नखे-मुक्त स्थापनेला परवानगी देतात. विंडो ट्रिम असेंब्लीमध्ये, छुपे कनेक्शन रंग-लेपित पॅनल्सच्या कट कडांना कव्हर करते, त्यांना थेट पावसाच्या संपर्कापासून संरक्षण करते आणि कडांवर गंज येण्याचा धोका कमी करते. ही स्थापना पद्धत आर्किटेक्चरल देखावा आवश्यकता पूर्ण करते.
पुरवठादारांनी स्टेनलेस स्टील किंवा गॅल्वनाइज्ड स्टीलसाठी साहित्य प्रमाणपत्रे प्रदान केली पाहिजेत. प्रकल्पाला आवश्यक असल्यास स्लिप रेझिस्टन्स, स्ट्रक्चरल इंटिग्रिटी आणि टॉर्शनल रिजिडिटीसाठी चाचणी अहवाल उपलब्ध असावेत. ऑन-साइट चेक प्राप्त करताना परिमाणे, सामग्री ग्रेड आणि पृष्ठभागाची स्थिती तपासली पाहिजे. मोठ्या ऑर्डरसाठी, वास्तविक पॅनेल प्रोफाइलसह प्रतिबद्धतेची पुष्टी करण्यासाठी नमुना क्लिपची चाचणी केली जाऊ शकते.
क्लिप अंतर्गत उंची वापरल्या जात असलेल्या पॅनेलच्या स्लॉट खोलीशी जुळली पाहिजे. पॅनल स्लॉट मोजा किंवा पॅनेल निर्मात्याचे तपशील पहा. खूप उंच असलेली क्लिप पूर्ण प्रतिबद्धता टाळेल, तर खूप लहान असलेली क्लिप हालचाल किंवा विलग होऊ शकते.
लपविलेल्या क्लिप सुसंगत स्लॉट किंवा सीम प्रोफाइलसह पॅनेलसाठी डिझाइन केल्या आहेत. स्टँडिंग सीम किंवा इंटरलॉकिंग एज असलेले मेटल पॅनेल्स चांगले काम करतात. काही लाकूड-आधारित पॅनेल्स देखील लपविलेल्या क्लिप वापरू शकतात जर स्लॉट योग्यरित्या मशीन केले असेल. पॅनेल आणि क्लिप पुरवठादार या दोहोंच्या सुसंगततेची नेहमी पुष्टी करा.
स्टेनलेस स्टील क्लिप, विशेषत: 304 ग्रेड, उत्तम गंज प्रतिकार देतात आणि किनार्यावरील किंवा दमट वातावरणासाठी प्राधान्य देतात. गॅल्वनाइज्ड स्टील क्लिप मजबूत असतात आणि बऱ्याचदा जड स्ट्रक्चरल कनेक्शनसाठी वापरल्या जातात, परंतु जस्त कोटिंग आक्रमक वातावरणात जास्त काळ टिकू शकत नाही. निवड प्रकल्पाच्या पर्यावरणीय प्रदर्शनावर आणि लोड आवश्यकतांवर अवलंबून असते.
होय, लपविलेल्या क्लिपचा वापर उच्च-वाऱ्याच्या प्रदेशात केला जातो, विशेषत: स्टँडिंग सीम रूफ सिस्टममध्ये. डिझाईन विंड लोडनुसार क्लिप अंतरावर असणे आवश्यक आहे आणि क्लिप सामग्री आणि जाडी पुरेशी असणे आवश्यक आहे. विशिष्ट प्रकल्पासाठी पवन उत्थान गणना केली पाहिजे.
