SENBO बांधकाम साहित्यत्याच्या मेटल बिल्डिंग ड्रेनेज उत्पादन श्रेणीचा भाग म्हणून कलर-लेपित स्टील डाउनपाइप्सचा पुरवठा करते. हे पाईप्स स्टीलच्या संरचनेच्या इमारतींवर, छतावरील पावसाचे पाणी गोळा करण्यासाठी आणि सोडण्यासाठी बाह्य गटर प्रणालीसह वापरण्यासाठी डिझाइन केलेले आहेत. ते सामान्यतः औद्योगिक प्लांट, लॉजिस्टिक वेअरहाऊस आणि मोठ्या-स्पॅन सार्वजनिक इमारतींमध्ये वापरले जातात.
कलर-कोटेड स्टील डाउनपाइप्स हे आयताकृती किंवा चौरस क्रॉस-सेक्शन असलेले आर्किटेक्चरल ड्रेनेज पाईप्स आहेत. रोल फॉर्मिंग आणि इंटरलॉकिंग यांसारख्या थंड-कामाच्या प्रक्रियेचा वापर करून ते रंग-लेपित स्टील शीटपासून तयार केले जातात.
उत्पादन रंग-कोटेड स्टील शीट त्याच्या आधार सामग्री म्हणून वापरते, विशेषत: Q235B किंवा DX51D+Z सारखे ग्रेड. पृष्ठभाग कोटिंग पर्यायांमध्ये PE (पॉलिएस्टर) किंवा PVDF (फ्लोरोकार्बन) विविध हवामान प्रतिरोधक आवश्यकता पूर्ण करण्यासाठी समाविष्ट आहेत.
तपासणी आणि स्वीकृती मानकांनुसार, Al-Zn किंवा गॅल्वनाइज्ड सब्सट्रेट्ससाठी झिंक कोटिंगचे वजन साधारणपणे किमान 150 g/m² असते. PVDF फ्लोरोकार्बन कोटिंगची जाडी किमान 25 μm आहे आणि पॉलिस्टर कोटिंग किमान 20 μm आहे.
कच्च्या मालाची चाचणी प्रामुख्याने GB/T 12754 "रंग-लेपित स्टील शीट आणि पट्टी" वर आधारित आहे. तयार उत्पादनांची स्वीकृती आणि स्थापनेचा संदर्भ CECS 380-2014 "मेटल प्रोफाइल केलेल्या शीट रूफिंग आणि वॉल इंजिनिअरिंगसाठी तांत्रिक तपशील" आणि GB 50242 "बिल्डिंग वॉटर सप्लाय, ड्रेनेज आणि हीटिंग इंजिनिअरिंगच्या बांधकाम गुणवत्तेच्या स्वीकृतीसाठी कोड."

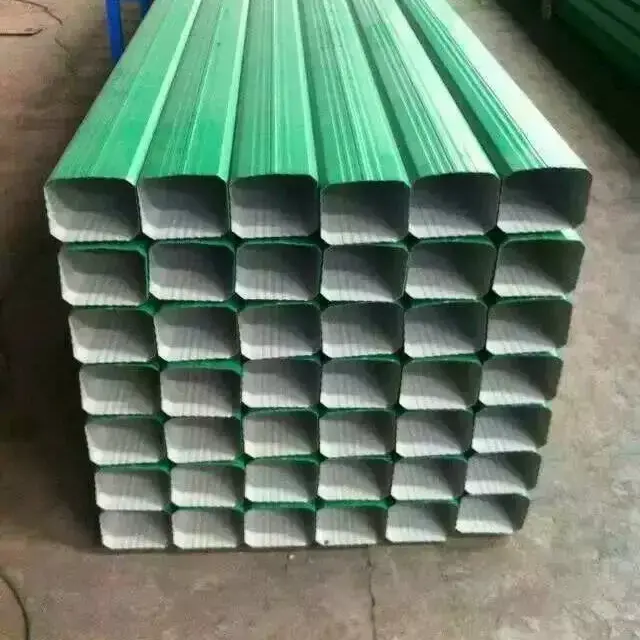

मानक मशीन-निर्मित उत्पादनांमध्ये प्रामुख्याने आयताकृती किंवा चौरस क्रॉस-सेक्शन असतात, जसे की 95×133 मिमी आणि 144×108 मिमी. भिंतीची जाडी सामान्यत: 0.4 मिमी ते 0.6 मिमी पर्यंत असते आणि 0.8 मिमी जाडीची उत्पादने देखील कस्टम-मेड असू शकतात. मानक लांबी 6 मीटर किंवा 12 मीटर आहेत आणि प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूल लांबी उपलब्ध आहेत.
स्टील-स्ट्रक्चरच्या इमारतींच्या बाह्य भिंतींशी दृश्यमान सुसंवाद सुनिश्चित करण्यासाठी RAL मानक रंग चार्टच्या आधारे रंग निवडले जाऊ शकतात.
उत्पादन पद्धतीद्वारे उत्पादनांचे दोन प्रकारांमध्ये वर्गीकरण केले जाते:

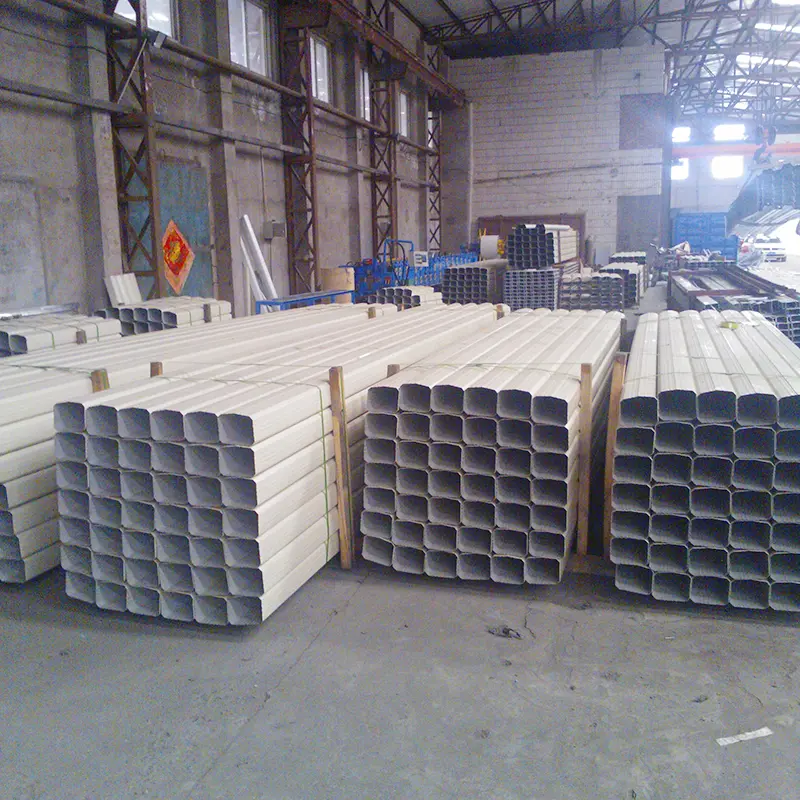

मशीन-निर्मित डाउनपाइप्स:उच्च कार्यक्षमता आणि सातत्यपूर्ण परिमाणे ऑफर करून उत्पादन लाइनवर बॅचमध्ये उत्पादित मानक-विशिष्ट उत्पादने.
कस्टम-फॅब्रिकेटेड डाउनपाइप्स:मॅन्युअल बेंडिंग आणि मेकॅनिकल सीमिंग तंत्रांचा वापर करून विशेष वैशिष्ट्यांसाठी किंवा मोठ्या आकारमानाच्या आवश्यकता पूर्ण करण्यासाठी उत्पादित केले जाते.
मानक PVC पाईप्सच्या विपरीत, रंग-लेपित स्टील डाउनपाइप्स थर्मल विस्तार आणि आकुंचनमुळे वृद्ध होणे, क्रॅक होणे किंवा फुटणे यांचा त्रास होत नाही. ईशान्य आणि वायव्य चीनसारख्या अत्यंत थंड प्रदेशात, कमी-तापमानाच्या ठिसूळपणामुळे पीव्हीसी पाईप्स गोठण्याची आणि क्रॅक होण्याची शक्यता असते. कलर-कोटेड स्टील डाउनपाइप्स धातूच्या कमी-तापमान प्रतिकारशक्तीचा फायदा घेतात आणि अत्यंत थंडीतही फ्रीझचे नुकसान होत नाही. अपेक्षित सेवा आयुष्य 15-20 वर्षे आहे, जे पीव्हीसी पाईप्सपेक्षा तीन ते पाच पट जास्त आहे.
मानक फॅक्टरी-निर्मित तपशील बहुतेक पारंपारिक प्रकल्पांच्या गरजा पूर्ण करतात. मोठ्या छतावरील ड्रेनेज व्हॉल्यूमचा समावेश असलेल्या विशेष अभियांत्रिकी प्रकल्पांसाठी, नॉन-स्टँडर्ड आकार सानुकूल-फॅब्रिकेटेड केले जाऊ शकतात.
YTO एक्सप्रेस लॉजिस्टिक पार्क प्रकल्पासाठी, अतिवृष्टीदरम्यान विस्तीर्ण छताचे क्षेत्र आणि अत्यंत निचरा व्हॉल्यूम याचा अर्थ असा होतो की सर्वात मोठे मानक तपशील (180×125mm) अपुरे होते. जवळजवळ 1.8 मीटर उंच मोठ्या कोपरांसह जोडलेले, सानुकूल 245×200mm अतिरिक्त-लार्ज डाउनस्पाउट तयार करण्यासाठी निर्मात्याने मॅन्युअल बेंडिंग आणि मेकॅनिकल सीमिंग तंत्र वापरले. इन्स्टॉलेशनमध्ये स्ट्रक्चरल स्थिरतेसाठी डबल-रिवेटिंग प्रक्रिया वापरली गेली. स्थापनेनंतर, ड्रेनेजची कार्यक्षमता मूळ डिझाइनच्या तुलनेत 40% ने सुधारली.
कलर-लेपित स्टील डाउनस्पाउट्सची स्थापना खालील स्वीकृती निकषांची पूर्तता करणे आवश्यक आहे. अनुलंब विचलन प्रति कथा उंची 3 मिमी पेक्षा जास्त नसावे. पाईप क्लॅम्प्स 2m पेक्षा जास्त अंतराने समान अंतरावर असणे आवश्यक आहे. कनेक्शनसाठी ओव्हरलॅपची लांबी किमान 30 मिमी असणे आवश्यक आहे. सांधे अंध रिवेट्स किंवा बोल्टसह सुरक्षित करणे आवश्यक आहे.
पाण्याच्या प्रवाहाच्या चाचण्यांमध्ये गळती किंवा उलट उताराच्या समस्या नसल्या पाहिजेत. पोस्ट-इंस्टॉलेशन चाचणी दरम्यान आढळलेल्या कोणत्याही गळतीसाठी पुन्हा काम करणे आवश्यक आहे. स्थिर प्रेशर कालावधी दरम्यान दबाव कमी किंवा गळतीचे बिंदू आढळले नाहीत तेव्हाच अंतिम स्वीकृती दिली जाते.

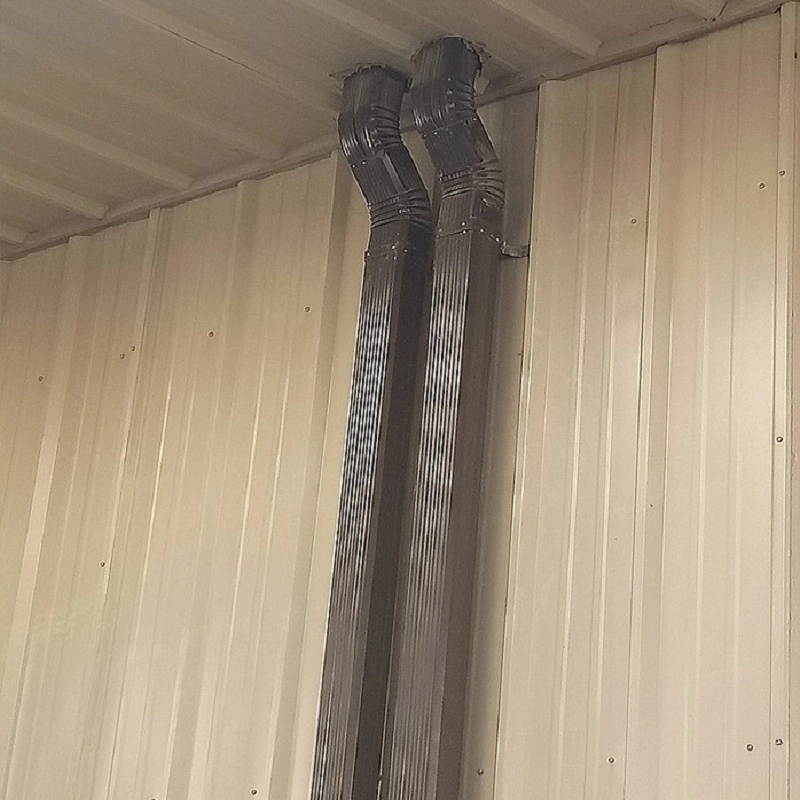

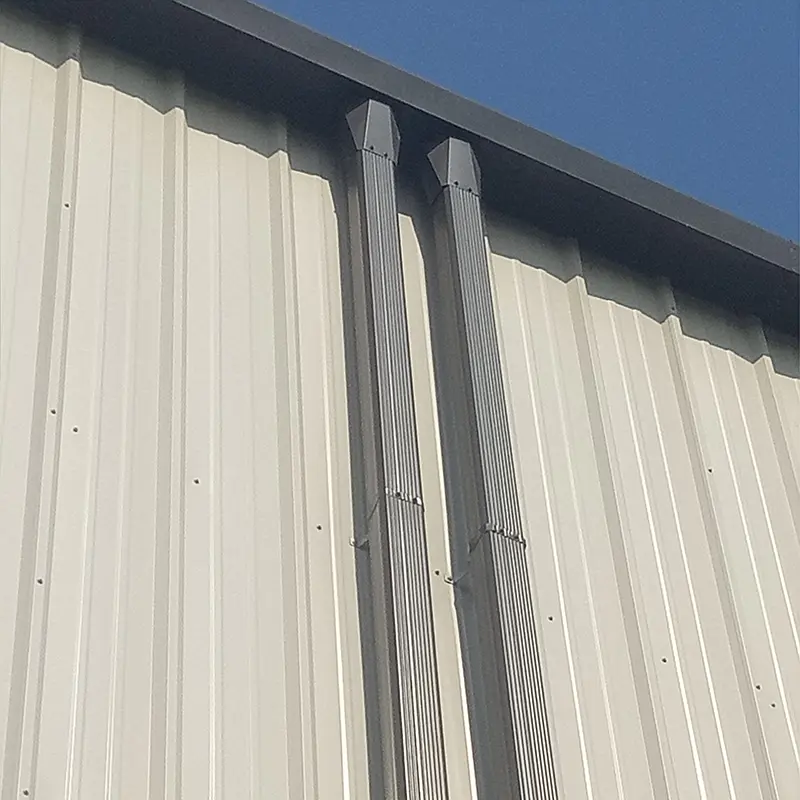

स्टील-स्ट्रक्चर इमारतींमध्ये वापरण्यासाठी डिझाइन केलेले, हे डाउनस्पाउट्स स्वच्छ, सुव्यवस्थित स्वरूप देतात. इमारतीच्या बाहेरील भिंतींशी जुळण्यासाठी रंग सानुकूलित केले जाऊ शकतात, स्टीलचे छप्पर आणि भिंतींच्या आच्छादनासह दृश्यमान सुसंवाद सुनिश्चित करतात. जटिल भिंतींच्या स्थापनेसाठी एस-बेंड्स, सिंगल बेंड्स आणि पाईप क्लॅम्प्स सारख्या विविध प्रकारच्या फिटिंग्स उपलब्ध आहेत.
अभियांत्रिकीच्या दृष्टीकोनातून, हे डाउनस्पाउट्स रंग-कोटेड स्टील गटर आणि भिंतीवरील पॅनल्ससह एकसंध प्रणाली तयार करतात, जे सातत्यपूर्ण सेवा जीवन सुनिश्चित करतात. हे स्टेनलेस स्टीलच्या पर्यायांपेक्षा एक फायदा देते, ज्यामध्ये अनेकदा जास्त खर्च आणि दृश्यमान वेल्डेड जोडांचा समावेश असतो.
खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित मानकांवर आधारित आहेत. विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलन उपलब्ध आहे.
| कामगिरी सूचक | पॅरामीटर/स्पेसिफिकेशन | मानक / नोट्स |
|---|---|---|
| बेस मटेरियल | कलर-लेपित स्टील शीट (Q235B / DX51D+Z) | गॅल्वनाइज्ड किंवा Al-Zn लेपित सब्सट्रेट |
| बेस मटेरियल स्टँडर्ड | जीबी/टी १२७५४ | रंग-लेपित स्टील शीट आणि पट्ट्या |
| तयार उत्पादन मानक | CECS 380-2014 | मेटल प्रोफाइल केलेल्या शीट छप्पर आणि भिंत अभियांत्रिकीसाठी तांत्रिक तपशील |
| सामान्य भिंतीची जाडी | 0.4-0.8 मिमी | मानक मशीन-निर्मित: 0.4-0.6 मिमी |
| झिंक लेप वजन | ≥150 g/m² | दुहेरी बाजू असलेला कोटिंग |
| कोटिंग जाडी | PVDF ≥25 μm / PE ≥20 μm | हवामानाच्या ग्रेडवर आधारित निवडले |
| मानक तपशील | 95×133 मिमी, 108×144 मिमी, 130×100 मिमी, 180×125 मिमी | आयताकृती किंवा चौरस क्रॉस-सेक्शन |
| सिंगल युनिट लांबी | 6 मी (मानक) / 12 मी (कमाल) | सानुकूल करण्यायोग्य |
| मीठ स्प्रे प्रतिकार | ≥५०० ता | बाह्य वापरासाठी आवश्यकता |
| सेवा जीवन | 15-20 वर्षे | थंड प्रदेशांसाठी योग्य |
| पाईप क्लॅम्प अंतर | ≤2 मी | समान रीतीने वितरित |
| अनुलंब विचलन | ≤3 मिमी/कथा उंची | स्थापना स्वीकृती आवश्यकता |
1. थंड आणि दंव प्रतिकार.धातूची सामग्री पीव्हीसी पाईप्सच्या अंगभूत दोषांवर मात करते, जसे की थर्मल विस्तार आणि आकुंचन आणि कमी-तापमान ठिसूळपणामुळे वृद्ध होणे. हे ईशान्य आणि वायव्य प्रदेशातील अत्यंत थंडीत अतिशीत तापमानाचा सामना करते, 15-20 वर्षे सेवा आयुष्य असते.
2. लवचिक तपशील.मशीन-निर्मित उत्पादने मानक बाजाराच्या गरजा कव्हर करतात, तर मॅन्युअल कस्टमायझेशन अतिरिक्त-मोठ्या वैशिष्ट्यांना सामावून घेते (उदा. 245×200 मिमी) आणि विशेष ड्रेनेज आवश्यकतांसाठी मानक नसलेले आकार.
3. आर्किटेक्चरल समन्वय.स्टील-स्ट्रक्चर इमारतींच्या बाह्य भागाशी जुळण्यासाठी RAL मानकांनुसार रंग सानुकूलित केले जाऊ शकतात. विविध उपकरणे हे सुनिश्चित करतात की ड्रेनेज सिस्टम इमारतीच्या सौंदर्याशी एकरूप होते.
4. पडताळणीयोग्य साहित्य मानके.GB/T 12754 आणि CECS 380-2014 चे पालन करून उत्पादित. वैशिष्ट्यांमध्ये किमान 150g/m² चा गॅल्वनाइज्ड थर, हवामान-प्रतिरोधक आवश्यकता पूर्ण करणारी कोटिंगची जाडी आणि किमान 500 तास मीठ स्प्रे प्रतिरोध यांचा समावेश आहे.
5. स्थापना आणि स्वीकृती निकष साफ करा.स्पेसिफिकेशन्समध्ये 3 मिमी पेक्षा जास्त उंचीचे उभ्या विचलन, 2 मीटर पेक्षा जास्त नसलेले पाईप क्लॅम्प अंतर आणि किमान 30 मिमीच्या ओव्हरलॅप लांबीचा समावेश आहे. स्वीकृती स्थापनेनंतर गळती-मुक्त पाणी प्रवाह चाचणीवर आधारित आहे.
थंड हवामानासाठी:कमी-तापमानातील ठिसूळपणा टाळण्यासाठी पीव्हीसीवर रंग-लेपित स्टील डाउनपाइप्स निवडा. झिंक कोटिंगचे वजन आणि कोटिंग प्रकार स्थानिक हवामानासाठी योग्य असल्याची खात्री करा.
मोठ्या छताच्या क्षेत्रासाठी:स्थानिक पावसाची तीव्रता आणि छताच्या क्षेत्रावर आधारित आवश्यक ड्रेनेज क्षमतेची गणना करा. मानक तपशील अपुरे असल्यास, सानुकूल-बनावट मोठ्या-आकाराच्या डाउनपाइप्सचा विचार करा.
किनारी किंवा औद्योगिक वातावरणासाठी:कोटिंग प्रकार (PE किंवा PVDF) आणि झिंक कोटिंगचे वजन गंज प्रतिरोधक आवश्यकता पूर्ण करतात याची पडताळणी करा. सॉल्ट स्प्रे चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.
स्थापनेदरम्यान:अनुलंब विचलन, पाईप क्लॅम्प अंतर आणि ओव्हरलॅप लांबीसाठी स्वीकृती निकषांचे अनुसरण करा. सांध्यांसाठी अंध रिवेट्स किंवा बोल्ट वापरा आणि अंतिम स्वीकृतीपूर्वी गळती नाही याची खात्री करण्यासाठी पाण्याच्या प्रवाहाची चाचणी करा.
1.औद्योगिक स्टील प्लांट्स आणि लॉजिस्टिक वेअरहाऊससाठी छतावरील निचरा व्यवस्था, रंग-लेपित स्टीलच्या बाह्य गटरशी सुसंगत.
2.स्टेडियम, प्रदर्शन केंद्रे आणि मोठ्या सुपरमार्केटसह मोठ्या-स्पॅन सार्वजनिक इमारतींसाठी धातूच्या छतावरील निचरा.
3.थंड प्रदेशात छतावरील निचरा, ईशान्य आणि वायव्य चीनमधील पीव्हीसी पाईप्सला पर्याय म्हणून काम करते.
4.सानुकूल करण्यायोग्य नॉन-स्टँडर्ड मोठ्या-व्यास वैशिष्ट्यांसह, मोठ्या क्षेत्रावरील छप्पर आणि उच्च ड्रेनेज क्षमता आवश्यक असलेले प्रकल्प.
पीव्हीसीच्या तुलनेत कलर-कोटेड स्टील डाउनपाइप्स कमी-तापमानात ठिसूळपणा आणि क्रॅक होण्याची शक्यता कमी असते. ते स्टील-स्ट्रक्चर बिल्डिंग एक्सटीरियर आणि दीर्घ सेवा आयुष्यासह उत्तम समन्वय देखील देतात. पीव्हीसी हलके आणि कमी खर्चिक असू शकते, परंतु स्टील डाउनपाइप्स अत्यंत हवामानात अधिक टिकाऊपणा प्रदान करतात.
मॅन्युअल बेंडिंग आणि मेकॅनिकल सीमिंग तंत्र वापरून नॉन-स्टँडर्ड आकार सानुकूल-बनावट केले जाऊ शकतात. उदाहरणार्थ, मोठ्या लॉजिस्टिक पार्कसाठी 245×200mm सारखे अतिरिक्त-मोठे डाउनस्पाउट तयार केले गेले आहेत. तुमच्या ड्रेनेजच्या गणनेसह आमच्या तांत्रिक टीमशी संपर्क साधा आणि आम्ही योग्य सानुकूल आकाराची शिफारस करू शकतो.
प्रमुख चेकपॉईंट्समध्ये 3 मिमी पेक्षा जास्त उंचीचे उभ्या विचलन, 2 मीटर पेक्षा जास्त नसलेले पाईप क्लॅम्प अंतर आणि किमान 30 मिमीच्या ओव्हरलॅप लांबीचा समावेश होतो. कोणतीही गळती किंवा उलट उतार नसल्याची खात्री करण्यासाठी स्थापनेनंतर पाण्याच्या प्रवाहाची चाचणी घेतली पाहिजे.
होय. इमारतीच्या बाहेरील भिंती, स्टीलचे छप्पर आणि वॉल क्लॅडिंग यांच्याशी जुळण्यासाठी RAL मानक रंग चार्टमधून रंग निवडले जाऊ शकतात. हे ड्रेनेज सिस्टमला संपूर्ण इमारतीच्या डिझाइनसह दृश्यास्पदपणे एकत्रित करण्यात मदत करते.
कृपया पाईपचा आकार, भिंतीची जाडी, लांबी, रंग (उपलब्ध असल्यास RAL कोड), प्रमाण आणि मशीन-निर्मित किंवा कस्टम-फॅब्रिकेटेड उत्पादनांना प्राधान्य द्या. तसेच प्रकल्पाचे स्थान आणि कोणत्याही विशेष पर्यावरणीय परिस्थिती जसे की किनारपट्टीचा संपर्क किंवा अति थंडी दर्शवा.
Tianjin SENBO Building Materials Technology Co., Ltd. ही कलर-कोटेड स्टील डाउनपाइप्स, कलर-कोटेड ॲल्युमिनियम डाउनपाइप्स, FRP डेलाइटिंग पॅनेल्स आणि इतर धातूच्या लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
