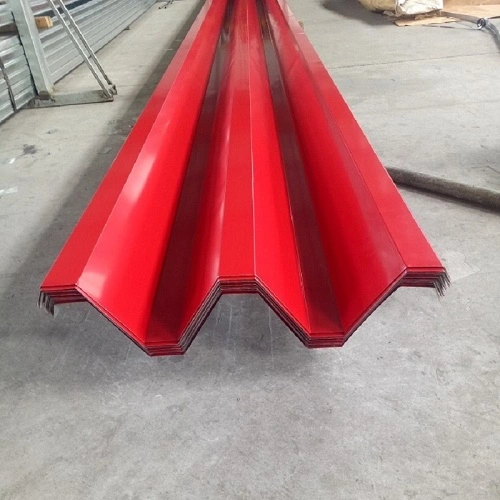

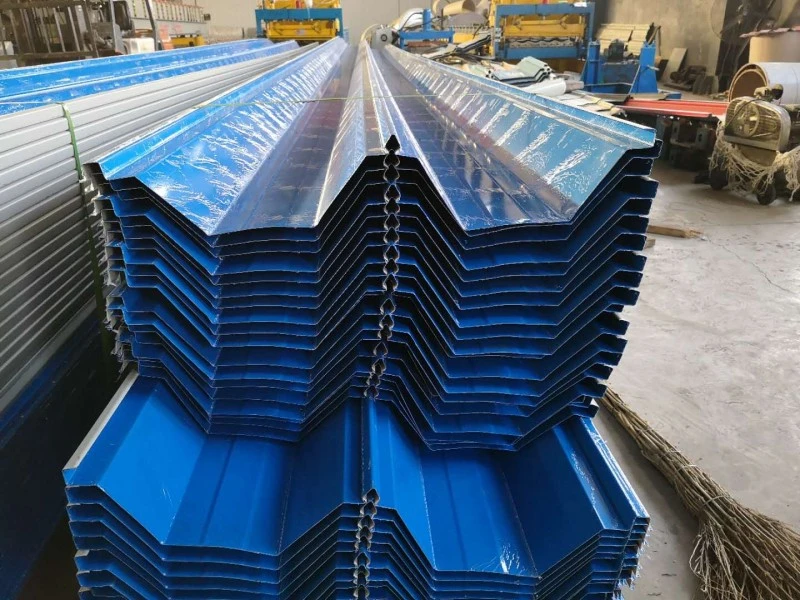

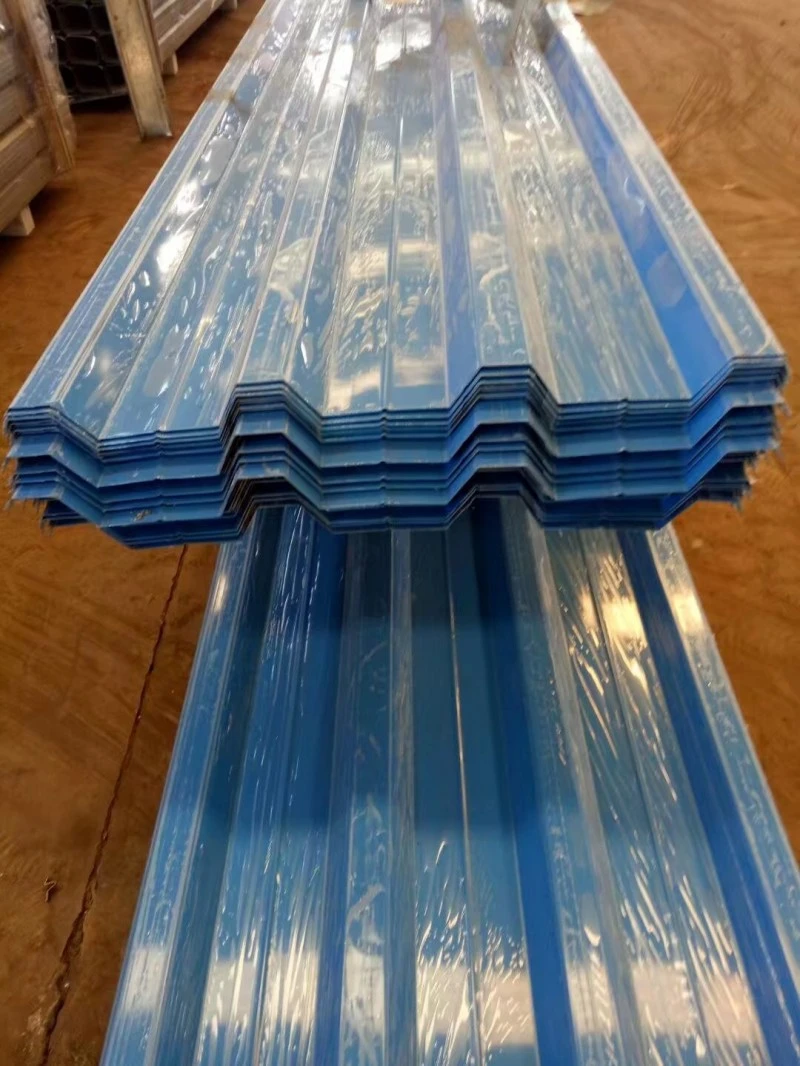

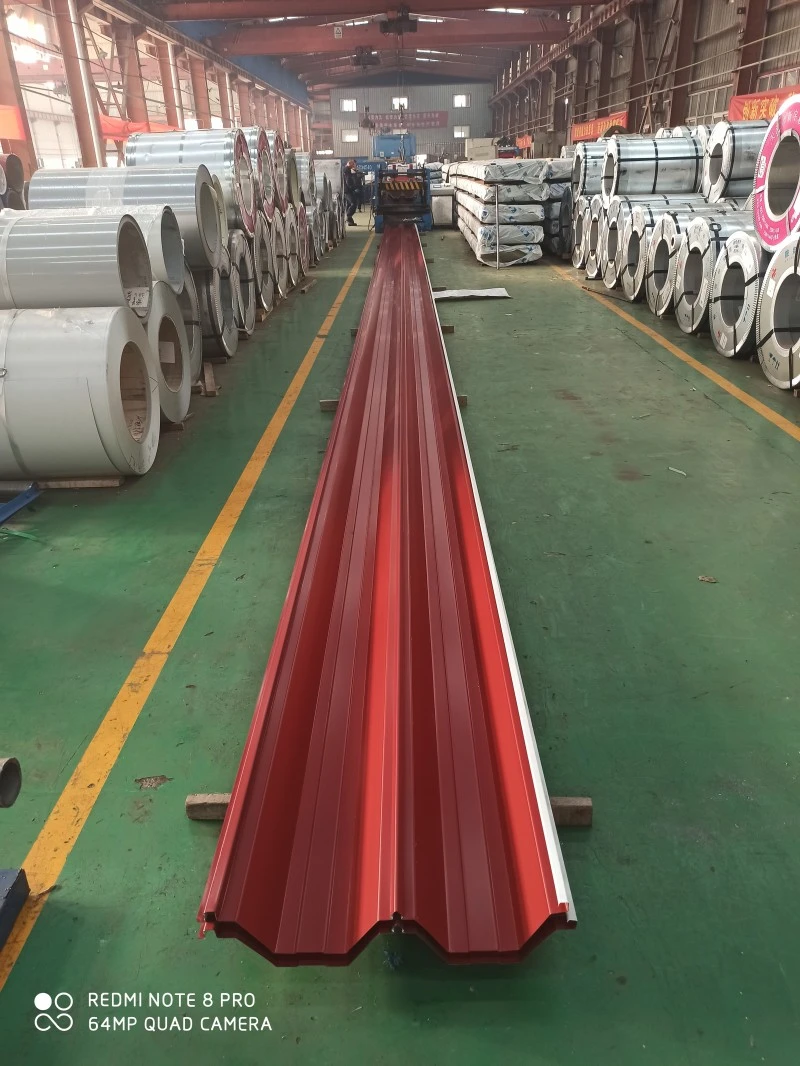

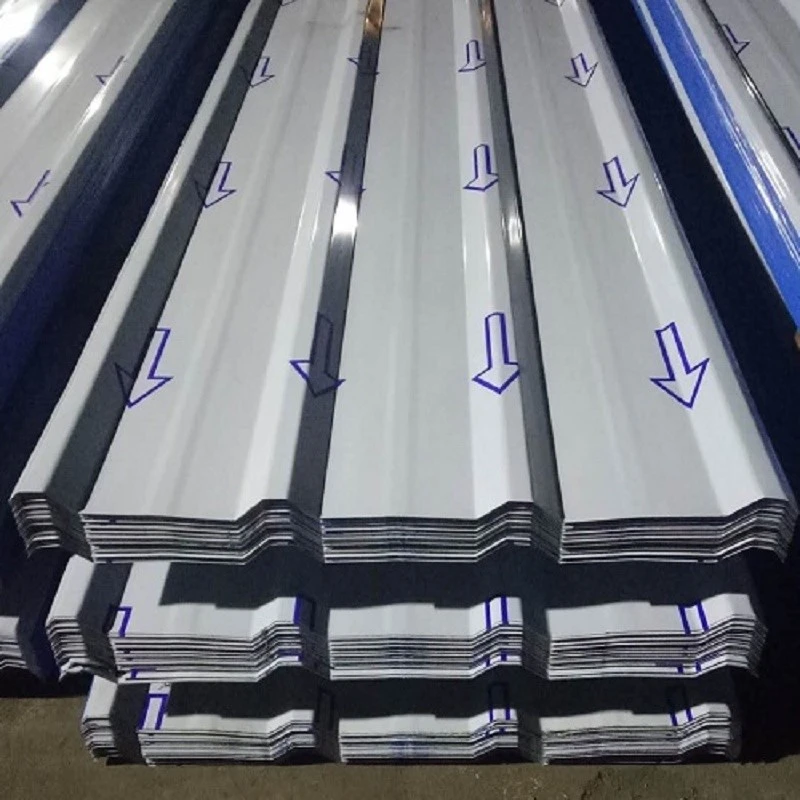

धातूच्या छतावरील पत्रके स्टील किंवा मिश्र धातुच्या कॉइल्सपासून छप्पर आणि भिंतीच्या आवरणासाठी वापरल्या जाणाऱ्या नालीदार प्रोफाइलमध्ये तयार होतात. कॉइल सामग्रीमध्ये हॉट-डिप गॅल्वनाइज्ड स्टील, अल-झेडएन कोटेड स्टील, प्री-पेंट केलेले स्टील, ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातु आणि स्टेनलेस स्टीलचा समावेश आहे. पन्हळी प्रोफाइल बरगडीच्या दिशेने वाकणारा कडकपणा वाढवते, ज्यामुळे 0.5 मिमी ते 1.5 मिमी पर्यंत पातळ पत्रके छतावरील भार वाहून नेतात. SENBO या पॅनेलला साहित्य प्रमाणपत्रे आणि प्रोफाइल तपासणी नोंदी पुरवते आणि उत्पादन प्रक्रियेमध्ये बरगडी भूमिती, शीटची जाडी आणि कोटिंग स्थिती यावर नियमित तपासणी समाविष्ट असते.
संपूर्ण धातूची छप्पर प्रणाली सामान्यत: अनेक स्तर वापरते. स्टेनलेस स्टीलच्या बाहेरील शीटसह विमानतळाच्या टर्मिनलच्या छतामध्ये खालपासून वरपर्यंत हे समाविष्ट असू शकते: गॅल्वनाइज्ड प्राइमरी पर्लिन, छिद्रित Al-Zn लेपित बेस शीट, बाष्प नियंत्रण थर, ध्वनी-शोषक रॉक वूल, गॅल्वनाइज्ड दुय्यम purlins, थर्मल पृथक् रॉक लोकर, एक शीटलेस वॉटरप्रूफ, एक स्टील, वॉटरप्रूफ, टँकर, यंत्र स्टील फिक्सिंग ब्रॅकेट, ध्वनिक फोम, स्टेनलेस स्टील रूफ पॅनेल आणि स्टेनलेस स्टीलची टोपी. या असेंब्लीमध्ये स्ट्रक्चरल सपोर्ट, थर्मल कंट्रोल, हवा आणि वाफ व्यवस्थापन, ध्वनिक कामगिरी आणि हवामान संरक्षण यांचा समावेश आहे.
| कामगिरी सूचक | पॅरामीटर / तपशील | आधार किंवा टिप्पणी |
|---|---|---|
| कार्यकारी मानक | GB/T 12755-2008 | इमारतीसाठी प्रोफाइल केलेले स्टील शीट |
| डिझाइन संदर्भ | 24CJ113-1, 26CJ113-5 | मेटल शीट इमारतींसाठी राष्ट्रीय मानक डिझाइन तपशील |
| बेस मटेरियल | गॅल्वनाइज्ड / Al-Zn लेपित / प्री-पेंटेड / Al-Mg-Mn / स्टेनलेस स्टील | पर्यावरणावर आधारित निवड |
| सामान्य जाडी | 0.5-1.5 मिमी | स्टेनलेस स्टील सामान्यत: 0.5 मि.मी |
| उत्पन्न शक्ती | 210-550 MPa | बेस मटेरियल ग्रेडवर अवलंबून असते |
| गॅल्वनाइजिंग मास | 40–275 ग्रॅम/m² | दुहेरी बाजू असलेला कोटिंग |
| वारा दाब प्रतिकार | वेल्डेड स्टेनलेस स्टील सिस्टमसाठी ≥18 kPa | श्रेणी 17 टायफूनच्या समतुल्य |
| वॉटरप्रूफिंग ग्रेड | ग्रेड I | स्ट्रक्चरल वॉटरप्रूफिंग |
| डिझाइन सेवा जीवन | 15-50 वर्षे | बेस सामग्रीवर अवलंबून असते |
ग्वांगझू बाययुन आंतरराष्ट्रीय विमानतळ टर्मिनल 3 वर सतत वेल्डेड स्टेनलेस स्टीलच्या छतावर विंड बोगदा आणि स्थिर उत्थान चाचण्या झाल्या. रेकॉर्ड केलेली क्षमता 18.2 kPa होती, जी श्रेणी 17 टायफूनशी संबंधित आहे. तुलनेसाठी, पारंपारिक ॲल्युमिनियम-मॅग्नेशियम-मँगनीज स्टँडिंग सीम छप्पर सामान्यत: श्रेणी 12 च्या अटींना विरोध करतात. ग्रेटर बे एरिया कल्चरल अँड स्पोर्ट्स सेंटर स्टेडियम एम्बेडेड सतत वेल्डेड स्टेनलेस स्टील रूफ सिस्टम वापरते आणि प्रयोगशाळेच्या चाचण्यांमध्ये 21 kPa पर्यंत पोहोचते. सतत वेल्डिंगचा दृष्टीकोन एक कमकुवत बिंदू म्हणून इंटरलॉकिंग सीम काढून टाकतो आणि एकूण उत्थान प्रतिकार सुधारतो.

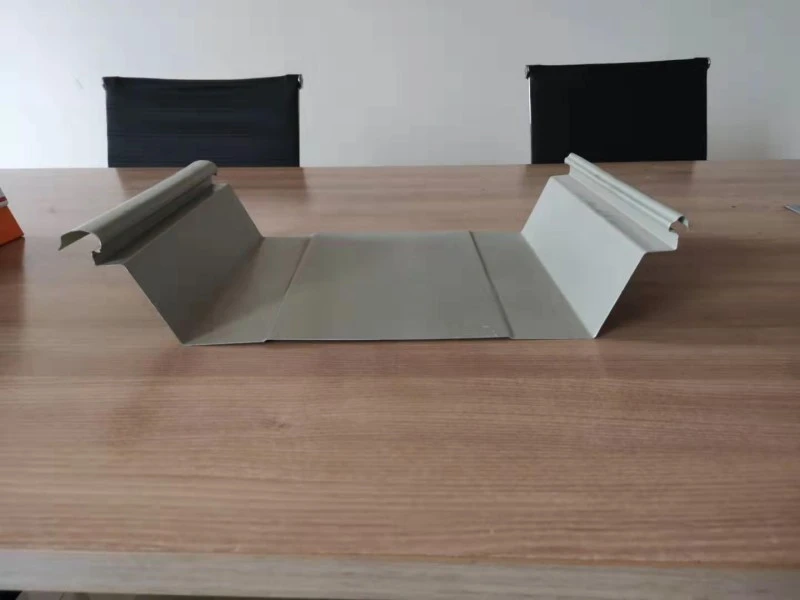

स्टँडिंग सीम सिस्टीम जॉइंटमध्ये पूर्व-लागू केलेल्या सीलंटसह यांत्रिकपणे लॉक केलेल्या सीमद्वारे हवामान घट्टपणा प्राप्त करतात. वेल्डेड स्टेनलेस स्टील सिस्टम सीम उघडल्याशिवाय सतत पृष्ठभाग तयार करण्यासाठी पूर्ण-लांबीच्या वेल्डिंगचा वापर करतात. ग्रेटर बे एरिया कल्चरल अँड स्पोर्ट्स सेंटरमध्ये, ड्रेनेज डिझाइनमध्ये अनुकूल गटर आणि पाणी टिकवून ठेवणाऱ्या भिंतींचा समावेश होता. वॉटरप्रूफिंग लेयरमधून फास्टनरचा प्रवेश टाळण्यासाठी धातूच्या पृष्ठभागाच्या खाली डबल-लेयर लवचिक पडदा वापरला गेला.
लांब छतावरील धावांमध्ये थर्मल विस्तार आणि आकुंचन सामावून घेणे आवश्यक आहे. ग्वांगझू बाययुन विमानतळ टर्मिनल 3 वर, वेल्डेड जोडणी थर्मल ताण शोषून घेण्यासाठी पॅनेल प्रोफाइलमध्ये ट्रान्सव्हर्स कोरुगेशनसह एकत्र काम करतात. हा दृष्टीकोन वेळोवेळी छताची संरचनात्मक अखंडता राखण्यात मदत करतो आणि निश्चित बिंदूंवर थकवा क्रॅक होण्याचा धोका कमी करतो.
ग्रेटर बे एरिया कल्चरल अँड स्पोर्ट्स सेंटरने वॉटरप्रूफिंग झिल्लीच्या खाली असलेल्या छताच्या संरचनेसाठी मॉड्यूलर धोरण वापरले. 78,000 m² छप्पर 878 मॉड्यूल्समध्ये विभागले गेले होते, जे एकत्र केले गेले आणि जमिनीवर वेल्ड केले गेले आणि नंतर स्थितीत फडकावले गेले. या पद्धतीमुळे स्थापनेची कार्यक्षमता 30% वाढली आणि सामग्रीचा कचरा 2% जवळ ठेवला, विशेषतः जटिल वक्र छताच्या भूमितींसाठी फायदेशीर.
पुरवठादारांनी बेस मेटल, कोटिंग जाडीचे अहवाल आणि पॅनेल प्रोफाइल डायमेंशनल चेकसाठी मिल चाचणी प्रमाणपत्रे प्रदान केली पाहिजेत. विशिष्ट पवन भार आवश्यकता असलेल्या प्रकल्पांसाठी, अचूक सिस्टम कॉन्फिगरेशनसाठी पवन उत्थान चाचणी अहवाल उपलब्ध असावेत. ऑन-साइट तपासणीने इन्स्टॉलेशन सुरू होण्यापूर्वी मटेरियल ग्रेड, पॅनेलची लांबी, रिब प्रोफाइल आणि पृष्ठभागाची स्थिती तपासली पाहिजे.
स्टेनलेस स्टीलच्या पॅनल्सचे सतत वेल्डिंग सर्वाधिक मोजलेले वारा उत्थान प्रतिरोध देते आणि बहुतेकदा ते टायफून-प्रवण क्षेत्रांसाठी निर्दिष्ट केले जाते. जेव्हा विंड टनेल किंवा उत्थान चाचणी डेटानुसार सीम आणि क्लिप तपशील मजबूत केले जातात तेव्हा स्टँडिंग सीम सिस्टम देखील चांगली कामगिरी करू शकतात.
स्टँडिंग सीम सिस्टीम स्लाइडिंग क्लिप वापरतात जे छताच्या उतारावर हालचाल करण्यास परवानगी देतात. वेल्डेड सिस्टीममध्ये ट्रान्सव्हर्स कोरुगेशन्स किंवा विस्तार सांधे समाविष्ट असू शकतात. इमारतीच्या भूमिती आणि तापमान श्रेणीच्या आधारावर छप्पर प्रणालीच्या डिझाइनरद्वारे विशिष्ट पद्धतीची पुष्टी केली पाहिजे.
नियतकालिक तपासणीमध्ये सैल फास्टनर्स, खराब झालेले पॅनेल, अवरोधित ड्रेनेज मार्ग आणि प्रवेश करताना सीलंटची स्थिती तपासली पाहिजे. स्टँडिंग सीम आणि वेल्डेड सिस्टम्सना सामान्यतः उघड-फास्टनर छप्परांपेक्षा कमी देखभाल आवश्यक असते कारण फास्टनर्स थेट हवामानाच्या संपर्कात नसतात.
काही प्रकरणांमध्ये, जर संरचना जोडलेल्या लोडला समर्थन देत असेल आणि विद्यमान पृष्ठभाग सुसंगत असेल तर, विद्यमान छतावर नवीन धातूचे छप्पर ठेवले जाऊ शकते. स्ट्रक्चरल इंजिनिअरने विद्यमान परिस्थितीचे मूल्यमापन केले पाहिजे आणि संलग्नक तपशील योग्य असल्याची पुष्टी केली पाहिजे.
