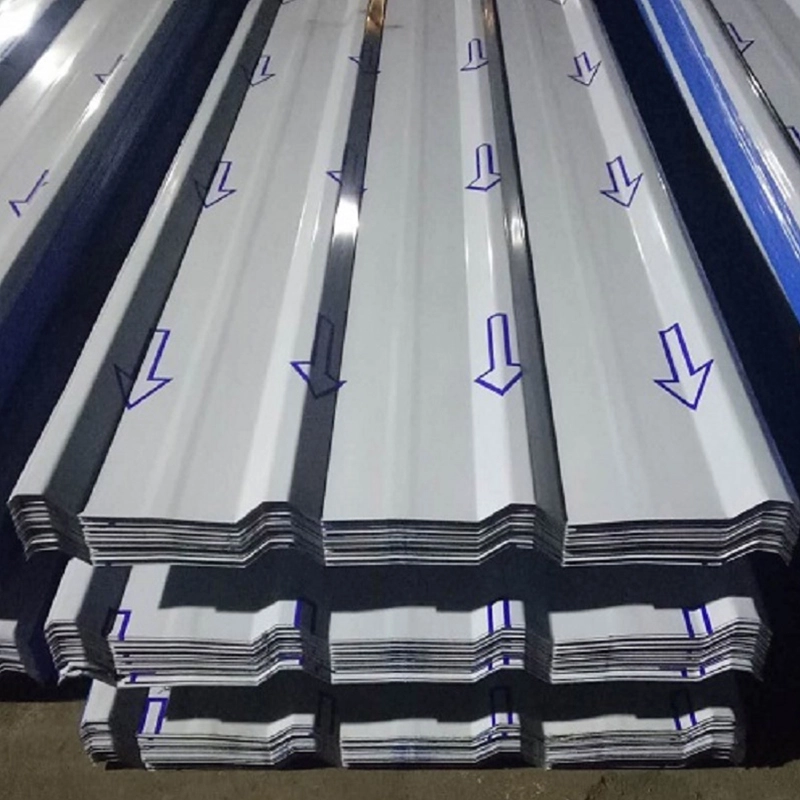

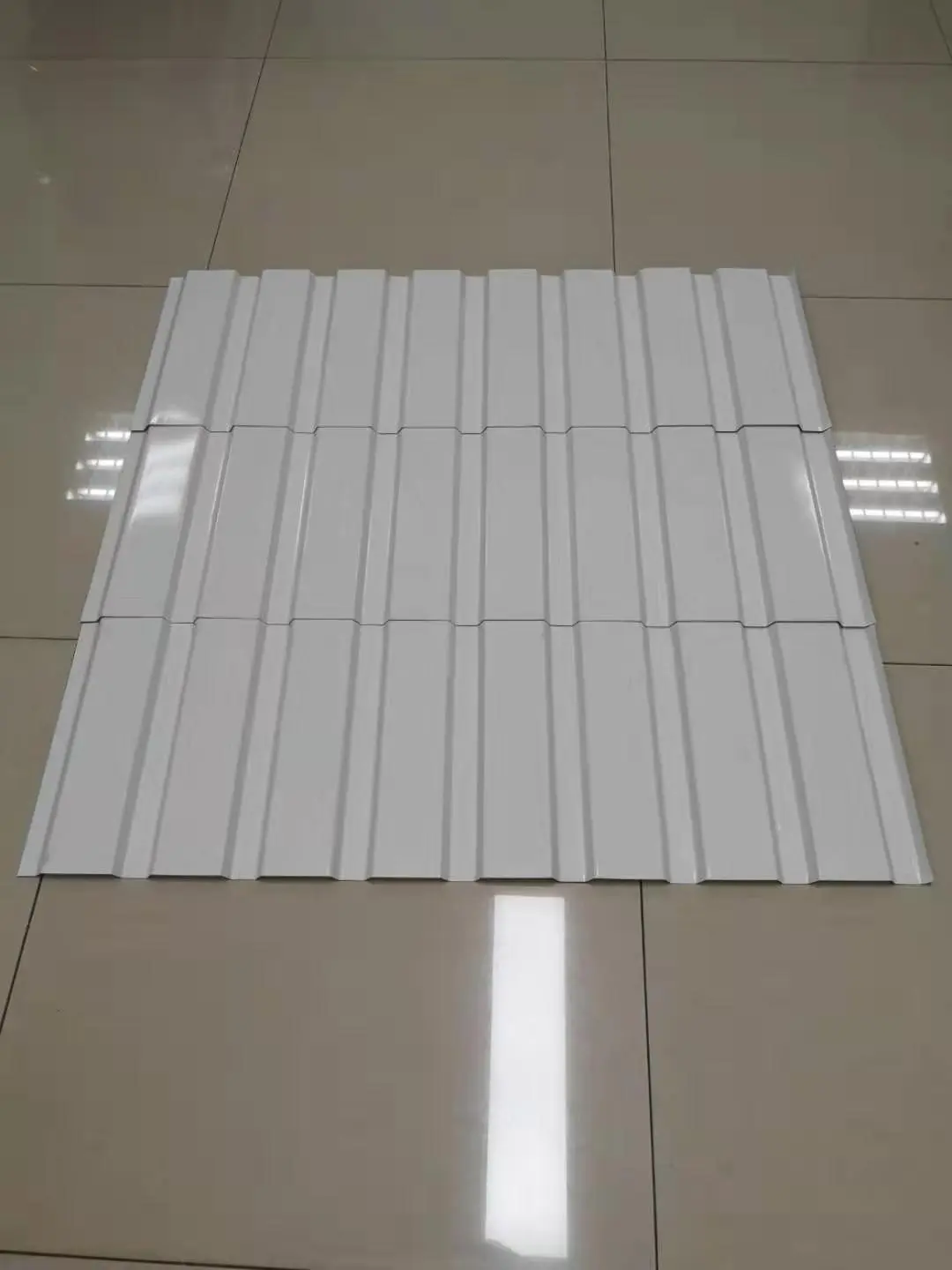

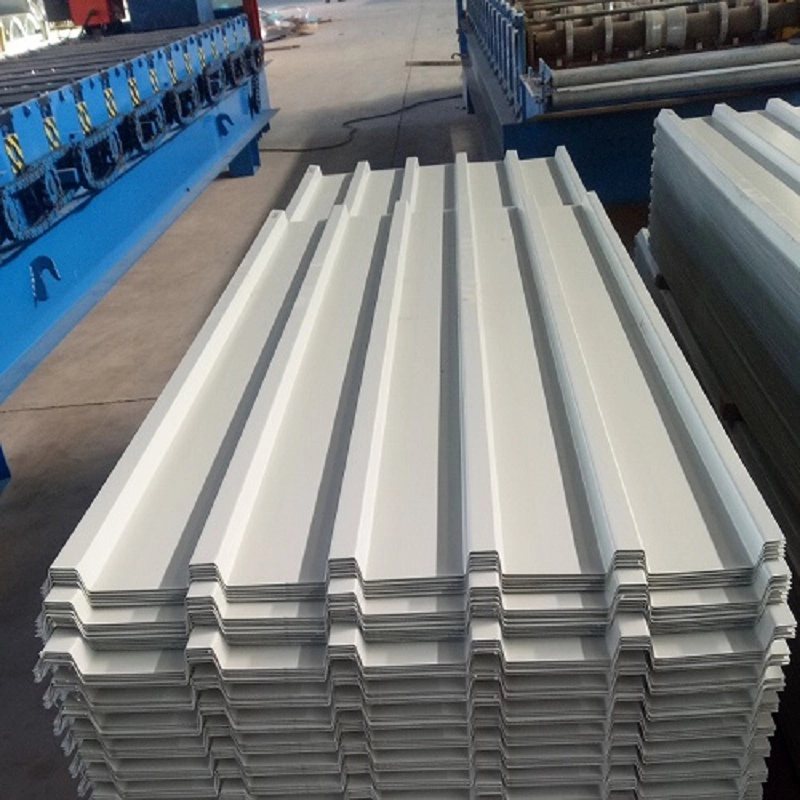

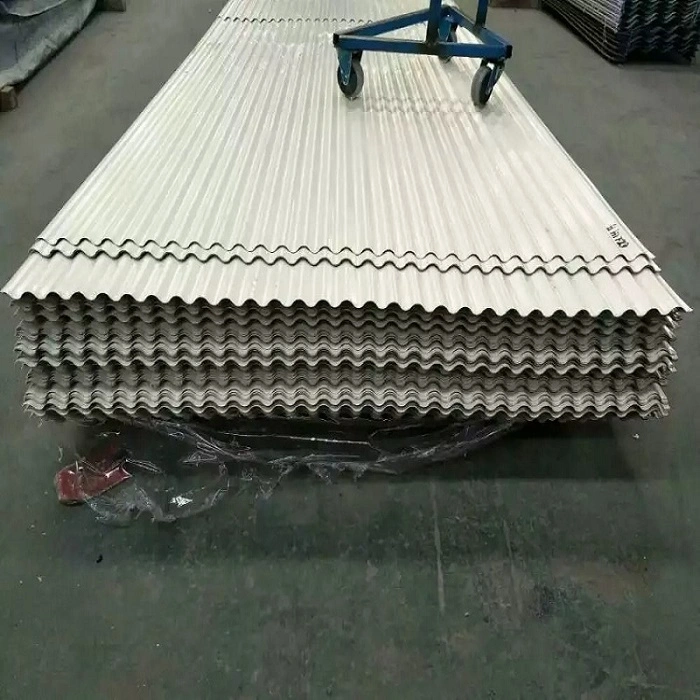

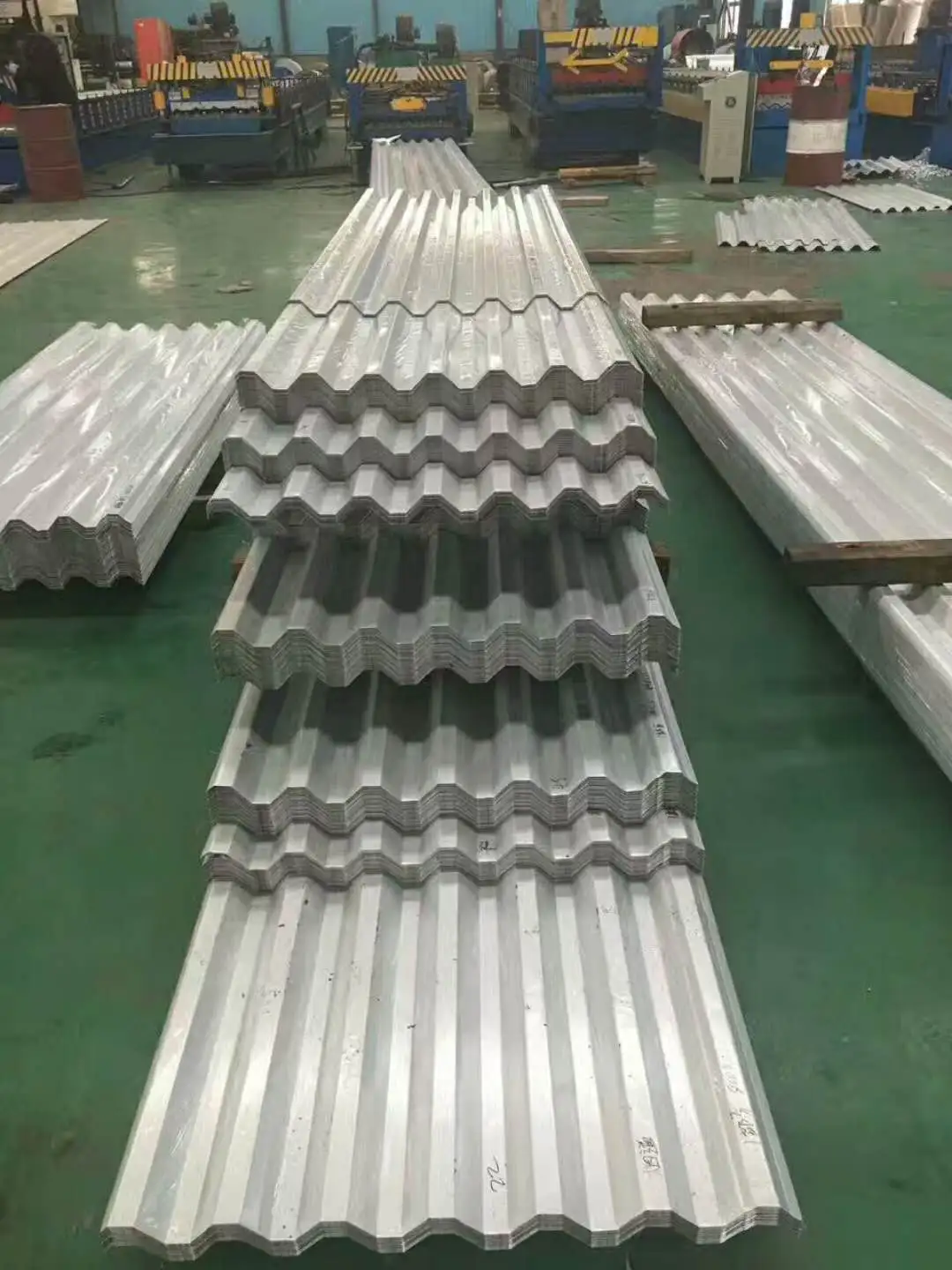

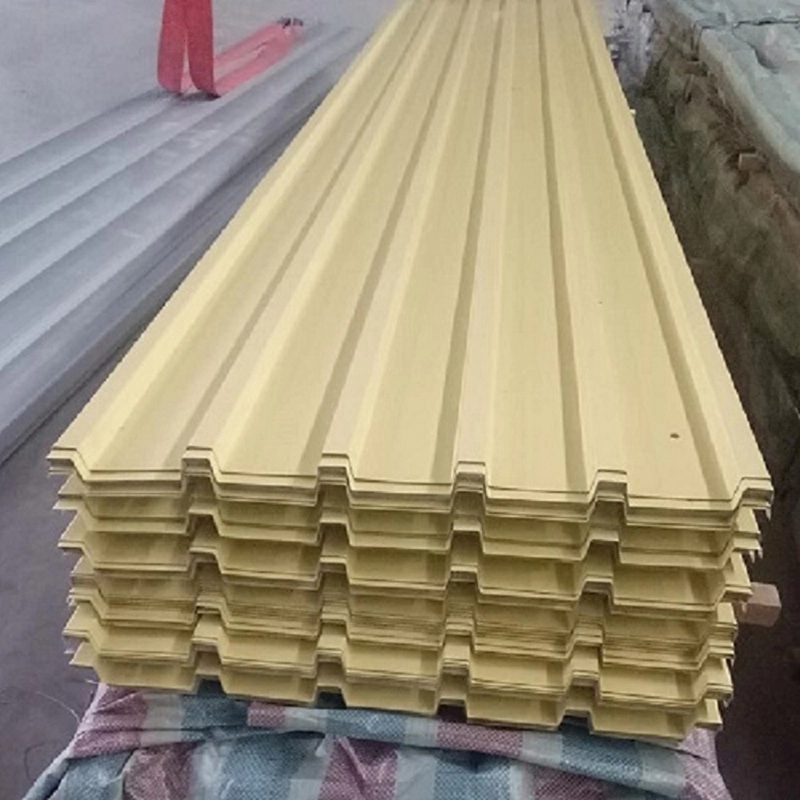

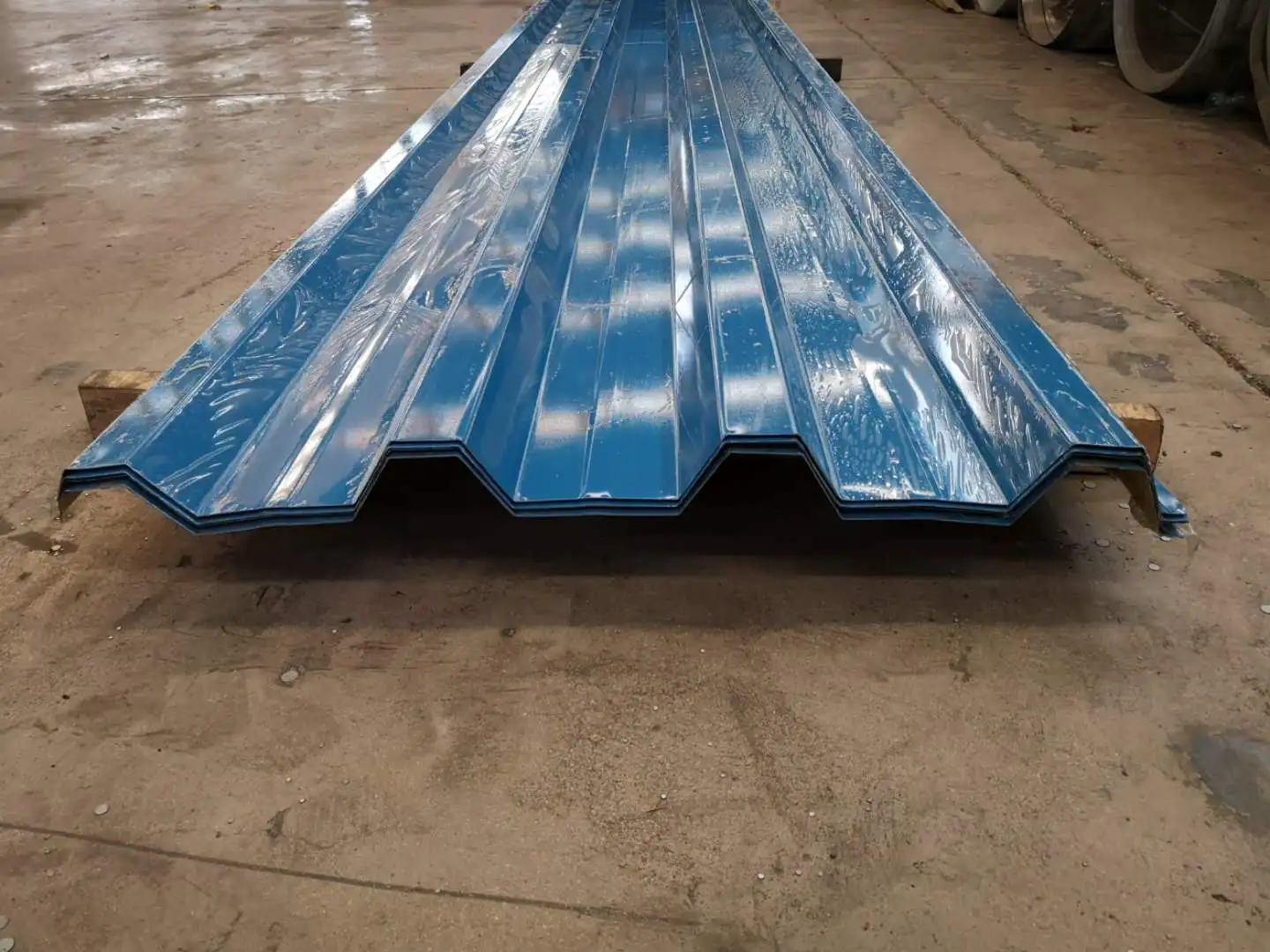

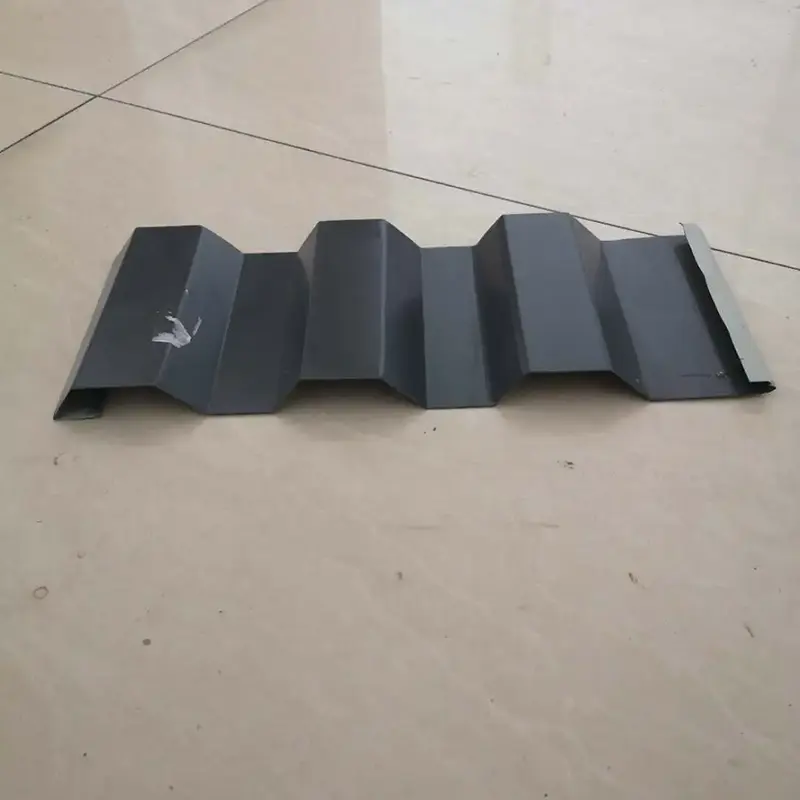

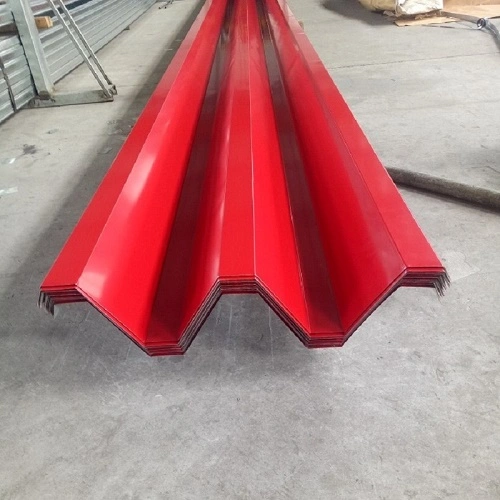

कलर-कोटेड प्रोफाईल्ड स्टील शीट्स कोल्ड-रोलद्वारे तयार केल्या जातात, ज्याद्वारे कोरुगेटेड प्रोफाइलमध्ये कलर-लेपित स्टील कॉइल्स तयार होतात. ते छप्पर घालणे, भिंतीचे आच्छादन आणि औद्योगिक इमारती, गोदामे आणि मोठ्या-स्पॅन स्टील संरचनांसाठी अंतर्गत किंवा बाह्य सजावट म्हणून काम करतात. प्रत्येक शीटमध्ये यांत्रिक शक्ती प्रदान करणारा स्टील सब्सट्रेट, गंज अडथळा म्हणून काम करणारी धातूची कोटिंग आणि हवामानाचा प्रतिकार आणि देखावा पुरवणारे सेंद्रिय कोटिंग असते. SENBO प्रोफाइल भूमिती, कोटिंग जाडी आणि बेस मेटल ग्रेडवर इन-हाऊस तपासणीसह या प्रोफाइलसाठी एकाधिक रोल-फॉर्मिंग लाइन्स ऑपरेट करते.
कच्चा माल कोल्ड-रोल्ड किंवा हॉट-रोल्ड स्टील स्ट्रिप आहे, सामान्यत: 1000 मिमी रुंदीच्या मालिकेत पुरवला जातो. उत्पन्न शक्ती ग्रेडमध्ये 250 MPa, 280 MPa, 320 MPa, 350 MPa आणि 550 MPa यांचा समावेश होतो. कोटिंग स्ट्रक्चर GB/T 12754 चे पालन करते. एक सामान्य कॉन्फिगरेशन समोरच्या बाजूला टॉपकोटचे दोन स्तर आणि मागील बाजूस एक स्तर वापरते. पॉलिस्टर (पीई) किंवा फ्लोरोकार्बन (पीव्हीडीएफ) कोटिंग्ज आवश्यक हवामानाच्या प्रतिकारानुसार निवडल्या जातात. ऑर्डरच्या वेळी विशिष्ट कोटिंग प्रकाराची पुष्टी केली जाते.
सामान्य जाडी 0.4 मिमी ते 1.6 मिमी पर्यंत असते. रूफिंग आणि वॉल क्लेडिंगमध्ये सामान्यत: किमान 0.5 मिमी ते 0.6 मिमी वापरले जाते, तर महत्त्वाच्या इमारतीचे बाह्य भाग 0.6 मिमी पेक्षा कमी नसावेत. लोड-बेअरिंग फ्लोअर डेकिंगसाठी 2 मिमी किंवा 3 मिमी पर्यंत जाडीची आवश्यकता असू शकते. नालीची उंची 10 मिमी ते 200 मिमी पर्यंत असते. कठोर नसलेल्या विभागांसाठी, उंची-ते-जाडीचे प्रमाण प्राधान्याने 200 च्या खाली ठेवावे. प्रभावी रुंदी प्रोफाइलवर अवलंबून असते. मोठ्या प्रमाणावर वापरल्या जाणाऱ्या प्रोफाइलमध्ये YX35-125-750 (35 मिमी बरगडीची उंची, 750 मिमी प्रभावी रुंदी), Jiaochi 760 (YX51-380-760), आणि Jiaochi 820 यांचा समावेश आहे.
| कामगिरी सूचक | पॅरामीटर / तपशील | आधार किंवा टिप्पणी |
|---|---|---|
| कार्यकारी मानक | GB/T 12755-2008 | इमारतीसाठी प्रोफाइल केलेले स्टील शीट |
| कोटिंग मानक | जीबी/टी १२७५४ | रंग-लेपित स्टील शीट आणि पट्ट्या |
| सामान्य जाडी | 0.4-1.6 मिमी | मुख्य इमारतींसाठी छप्पर किमान 0.6 मि.मी |
| रिब उंची श्रेणी | 10-200 मिमी | उंची-ते-जाडीचे प्रमाण प्राधान्याने ≤200 |
| उत्पन्न शक्ती | 250-550 MPa | 250 एमपीए आणि 350 एमपीए सामान्य; स्नॅप-लॉक प्रोफाइलसाठी 550 MPa |
| मृत वजन | 6-10 kg/m² | हलके लिफाफा |
| बेस शीटची रुंदी | 1000 मिमी सामान्य | 600 मिमी, 1000 मिमी आणि 1200 मिमी मालिका उपलब्ध |
| शिफारस केलेले छप्पर उतार | सतत लांबीसाठी 2-5% | विक्षेपण मर्यादा l/300 |
| कोटिंग आवश्यकता | हॉट-डिप गॅल्वनाइज्ड ≥90/90 g/m²; Al-Zn लेपित ≥50/50 g/m² | अन्यथा निर्दिष्ट केल्याशिवाय |
प्रोफाइल केलेल्या रंगीत स्टील शीटचे वजन 6 kg/m² आणि 10 kg/m² दरम्यान असते, जे पारंपारिक काँक्रीट किंवा दगडी बांधकामाच्या क्लॅडिंगपेक्षा लक्षणीयरीत्या कमी असते. उत्पन्नाची ताकद 250 MPa ते 550 MPa पर्यंत असते, ज्यामुळे डायाफ्रामची कडकपणा आणि भार क्षमता चांगली असते. हुआंगशी दाये स्पेशल स्टीलच्या मुख्य कार्यशाळेत, YX114-333-666 प्रोफाइल केलेल्या छतावरील पत्रके 0.8 मिमीच्या बेस मेटल जाडीसह 13,200 m² क्षेत्रफळावर एकट्या BC स्पॅनसाठी स्थापित केली गेली, ज्यामुळे मोठ्या औद्योगिक छतांसाठी योग्यतेची पुष्टी होते.
उत्पादन फॅक्टरी प्रीफेब्रिकेशन आणि ऑन-साइट रोल फॉर्मिंग दोन्हीला समर्थन देते. Anhui Chaolong Optoelectronics कारखाना प्रकल्पात, वाहन-माउंट केलेल्या रोल-फॉर्मिंग मशीनने साइटवर शीट्स तयार केल्या, ज्यामुळे तात्काळ स्थापना आणि वाहतुकीचे नुकसान टाळता येते. अभिव्यक्त बूम लिफ्ट्स पोझिशनिंगमध्ये मदत करतात, इंस्टॉलेशनची कार्यक्षमता 70% वाढवतात आणि उच्च-उंचीवरील मॅन्युअल काम 60% कमी करतात. प्रकल्पात 76,000 m² पेक्षा जास्त क्षेत्र समाविष्ट आहे. वायव्य चीनमधील सर्वात मोठ्या-स्पॅन ट्युब्युलर ट्रस स्ट्रक्चर, लॅन्झोऊ येथील युगांग मटेरियल यार्डमधील बंद स्टोरेज शेडसाठी, छतावरील पॅनेलमध्ये रंगीत प्रोफाइल केलेल्या फिनिशसह 0.6 मिमी जाड उच्च-शक्तीचे हॉट-डिप गॅल्वनाइज्ड स्टील वापरले गेले. दीर्घ-कालावधीच्या स्थापनेमुळे छतावरील ओव्हरलॅपची संख्या कमी झाली.

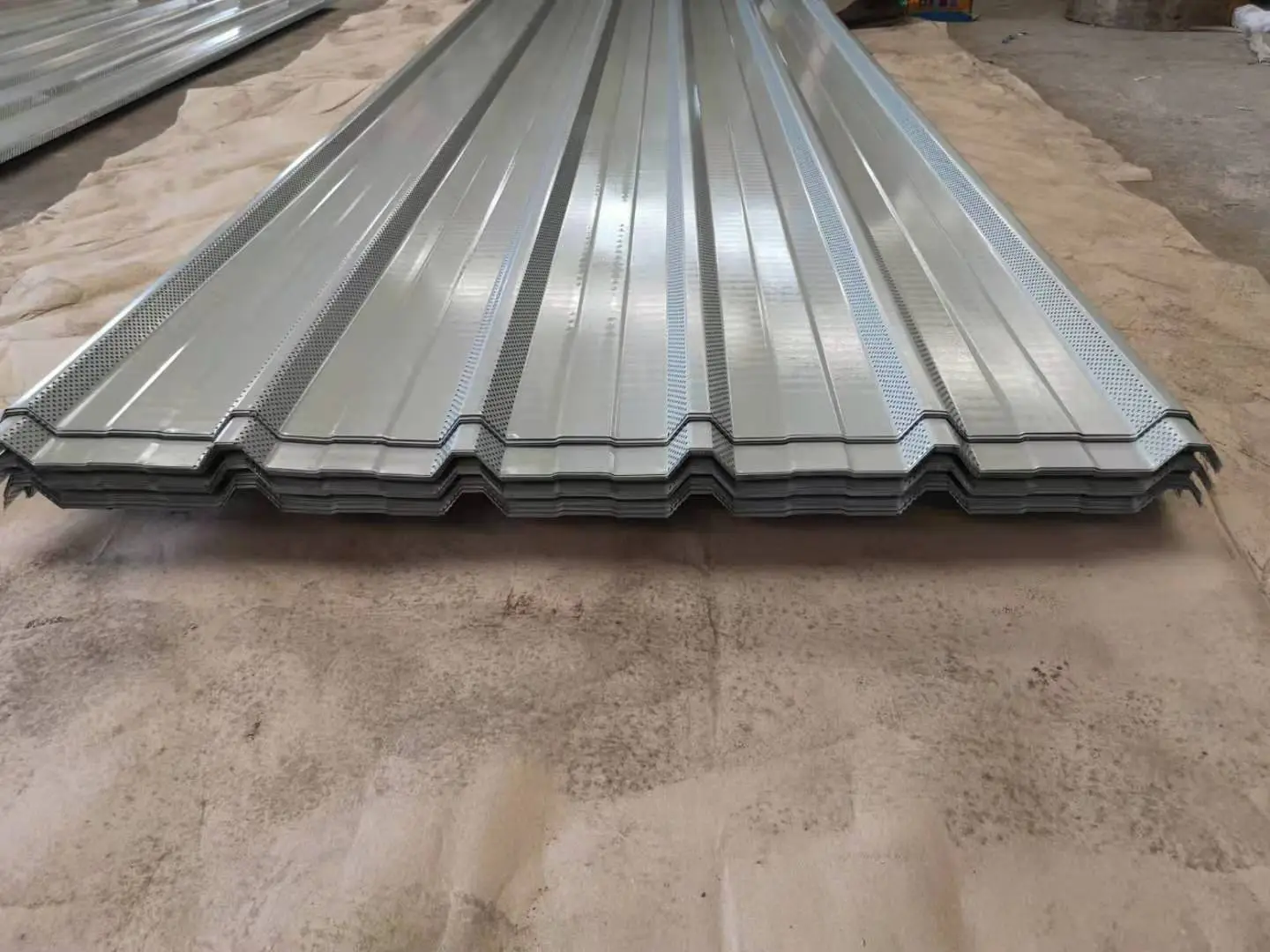

बाह्य कोटिंग स्वयं-सफाई गुणधर्म आणि दीर्घकालीन हवामान प्रतिकार प्रदान करते. संक्षारक वातावरणाशी जुळण्यासाठी कोटिंग सिस्टम समायोजित केल्या जाऊ शकतात. हॉट-डिप गॅल्वनाइज्ड सब्सट्रेट्ससाठी, अन्यथा निर्दिष्ट केल्याशिवाय, प्रति बाजू किमान 90 g/m² चे दुहेरी बाजू असलेला कोटिंग मानक आहे. ॲल्युमिनियम-जस्त मिश्र धातुच्या सब्सट्रेट्ससाठी, प्रति बाजू किमान 50 g/m² आहे. जेव्हा संमिश्र छताची तळाशी शीट छिद्रित ध्वनी-शोषक पॅनेल म्हणून कार्य करते, तेव्हा छिद्रांचा आकार आणि अंतर ध्वनिक रचनेद्वारे निर्धारित केले जाणे आवश्यक आहे.
GB/T 12755-2008 सामग्रीची निवड, प्रोफाइल कॉन्फिगरेशन, तांत्रिक आवश्यकता, मितीय सहनशीलता आणि प्रोफाइल केलेल्या स्टील शीटसाठी गुणवत्ता तपासणी निर्दिष्ट करते. दृश्यमान रंग भिन्नता टाळण्यासाठी, एकाच उत्पादन बॅचमधून एकाच छप्पर किंवा भिंतीच्या प्रकल्पासाठी सर्व शीट्स ऑर्डर करणे उचित आहे.
बरगडीची उंची वाकण्याची कडकपणा आणि पसरण्याची क्षमता प्रभावित करते. लहान स्पॅनसाठी, 35 मिमी सारख्या कमी बरगड्या पुरेशा असू शकतात. लांब अंतरासाठी किंवा जास्त भारांसाठी, 51 मिमी किंवा त्याहून अधिक खोल प्रोफाइल आवश्यक आहेत. प्रोफाइल केवळ दिसण्यावर नव्हे तर स्पॅन टेबल्स आणि डिझाइन गणनेवर आधारित निवडले पाहिजे.
2% ते 5% उतार हा शेवटच्या लॅपशिवाय सतत लांबीच्या शीटसाठी वैशिष्ट्यपूर्ण आहे. खालच्या उतारामुळे तलावातील पाण्याचा धोका वाढतो, ज्यामुळे कोटिंगचे आयुष्य कमी होऊ शकते. स्थानिक पावसाची तीव्रता आणि ड्रेनेज डिझाइनचा देखील विचार केला पाहिजे.
होय, अनेक प्रोफाइल रोल-फॉर्मिंग किंवा प्रेस-ब्रेकिंगद्वारे मोठ्या त्रिज्यामध्ये वक्र केले जाऊ शकतात. किमान त्रिज्या शीटची जाडी, बरगडी भूमिती आणि कोटिंग प्रकारावर अवलंबून असते. निर्मात्याशी लवकर समन्वय साधण्याची शिफारस केली जाते.
किनारी किंवा संक्षारक औद्योगिक वातावरणासाठी, प्रति बाजू किमान 50 g/m² सह Al-Zn लेपित सब्सट्रेटला प्राधान्य दिले जाते आणि PVDF टॉपकोट अनेकदा निर्दिष्ट केला जातो. अत्यंत आक्रमक परिस्थितीत, उच्च कोटिंग वजन किंवा अतिरिक्त संरक्षणात्मक उपाय आवश्यक असू शकतात.
पुरवठादारांनी बेस स्टील आणि कोटिंगच्या जाडीच्या नोंदींसाठी मिल चाचणी प्रमाणपत्रे प्रदान केली पाहिजेत. प्रोफाईलची परिमाणे आणि पृष्ठभागाची स्थिती उत्पादनादरम्यान आणि शिपमेंटपूर्वी तपासली जाते. विशिष्ट पवन उत्थान किंवा संरचनात्मक कार्यक्षमतेची आवश्यकता असलेल्या प्रकल्पांसाठी, चाचणी अहवाल किंवा गणना विनंतीनुसार प्रदान केली जाऊ शकते.
