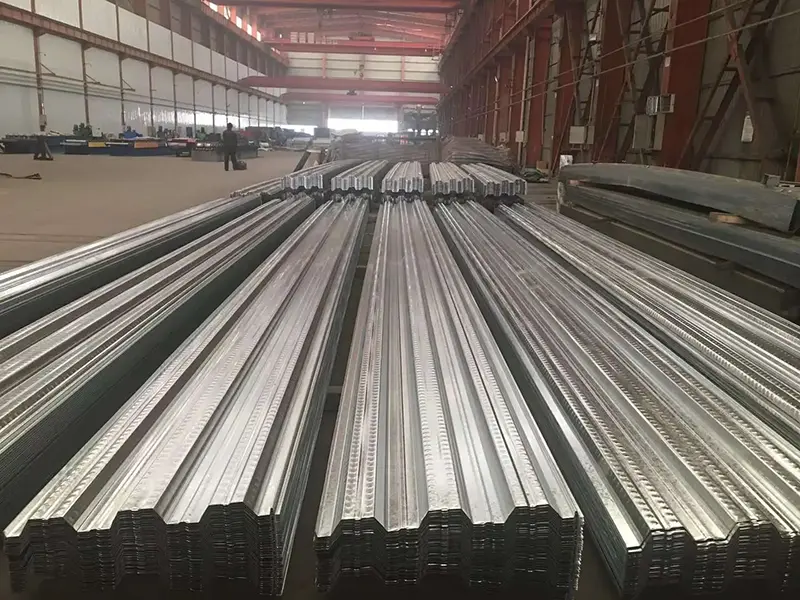

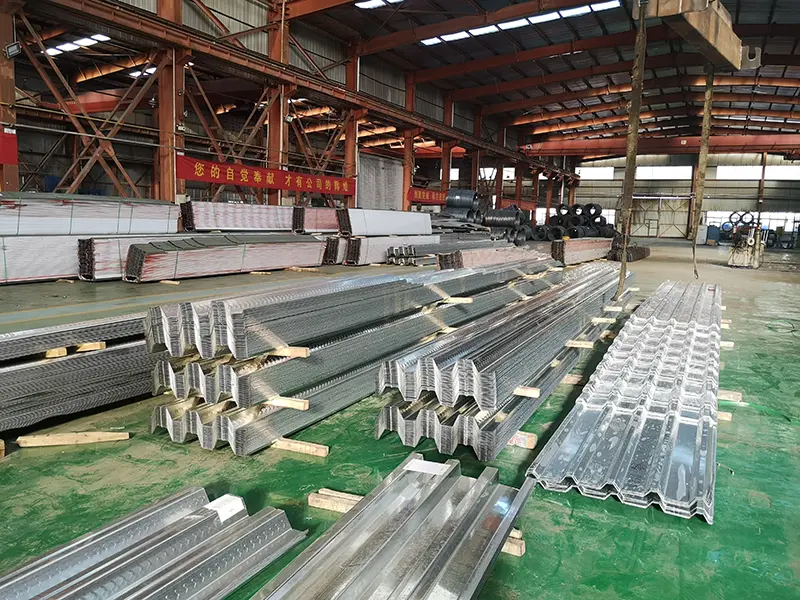

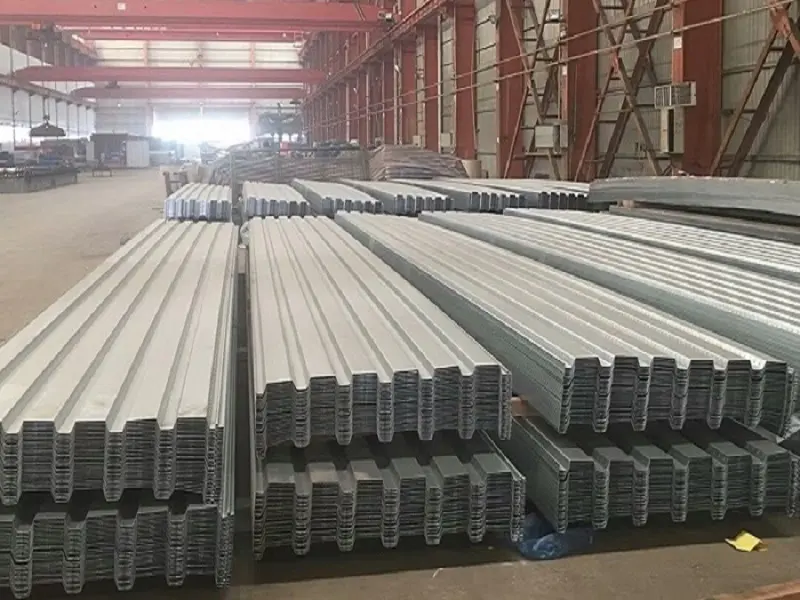

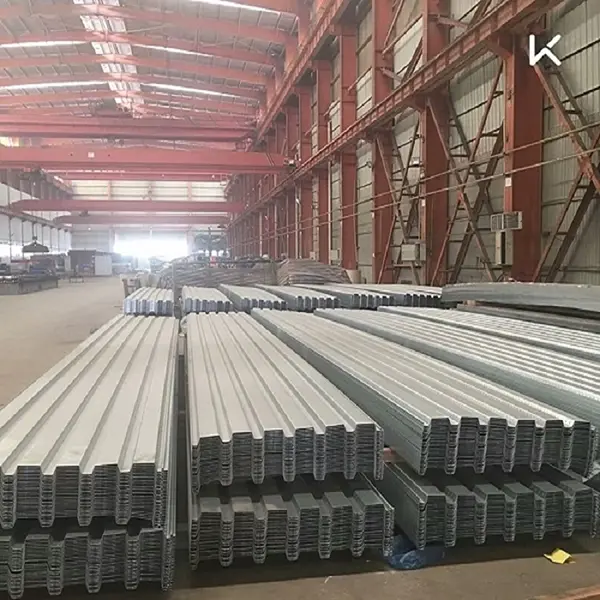

संमिश्र मजला डेकिंग

SENBO बांधकाम साहित्यत्याच्या स्टील स्ट्रक्चर उत्पादन श्रेणीचा भाग म्हणून कंपोझिट फ्लोर डेकिंगचा पुरवठा करते. या प्रोफाइल केलेल्या स्टील शीट्स बांधकामादरम्यान कायमस्वरूपी फॉर्मवर्क म्हणून आणि सेवा टप्प्यात तन्य मजबुतीकरण म्हणून काम करतात, एकात्मिक मजला प्रणाली तयार करण्यासाठी काँक्रिटसह एकत्र काम करतात.

कंपोझिट फ्लोअर स्लॅब, ज्याला फ्लोअर डेकिंग असेही म्हणतात, ही एक आधुनिक फ्लोअरिंग सिस्टीम आहे जी थेट स्टीलच्या बीमवर प्रोफाइल केलेले स्टील शीटिंग टाकून आणि थ्रू-डेक स्टड वेल्डिंगद्वारे जोडून तयार केली जाते. हे एक प्रणाली तयार करते जी लोड-असर आणि विकृतीसाठी एकात्मिक युनिट म्हणून कार्य करते.

प्रणाली कशी कार्य करते

तांत्रिक तत्त्व बांधकाम आणि सेवा टप्प्यांमध्ये स्टील आणि काँक्रिटद्वारे खेळल्या जाणाऱ्या वेगळ्या भूमिकांवर अवलंबून आहे.

बांधकाम टप्पा:प्रोफाइल केलेले स्टील शीटिंग कायमस्वरूपी फॉर्मवर्क म्हणून काम करते, ओल्या काँक्रीटच्या स्वत: ची वजन आणि बांधकाम थेट भारांना समर्थन देते. हे एक ठोस कार्यरत व्यासपीठ प्रदान करते आणि अनुक्रमिक, बहु-कथा कास्टिंग ऑपरेशन्स सुलभ करते.

सेवा टप्पा:प्रोफाइल केलेले स्टील शीटिंग स्लॅबच्या तळाशी तन्य मजबुतीकरण म्हणून कार्य करते, सेवा भारांना समर्थन देण्यासाठी काँक्रिटच्या संयोगाने कार्य करते. हे पारंपारिक रीबार आणि काँक्रिटची ​​आवश्यक मात्रा कमी करते.

प्रोफाइल प्रकार आणि उत्पादन वर्गीकरण

स्टील शीटिंगच्या क्रॉस-सेक्शनल प्रोफाइलवर आधारित, कंपोझिट फ्लोअर स्लॅबचे तीन प्रकारांमध्ये वर्गीकरण केले जाते: ओपन-रिब, बंद-रिब आणि री-एंट्रंट (किंवा संकुचित-रिब) प्रोफाइल.

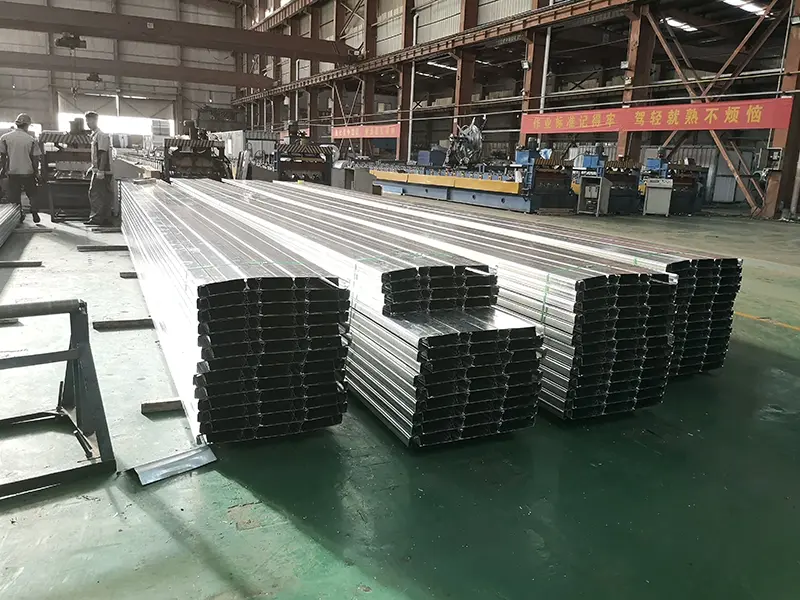

बंद-प्रोफाइल उत्पादनांसाठी, जसे की YXB48-200-600 आणि YXB65-185-555 मॉडेल्स, क्लोज्ड-रिब डिझाईन पूर्णतः काँक्रीटमध्ये बरगडी बांधते. हे कास्ट-इन-प्लेस स्लॅबमधील मजबुतीकरण पट्ट्यांप्रमाणेच कार्य करते, उत्कृष्ट अग्निरोधक प्रदान करताना स्टील आणि काँक्रीट दोन्हीचे संबंधित संरचनात्मक गुणधर्म वाढवते.

साहित्य आणि स्ट्रक्चरल आवश्यकता

कंपोझिट फ्लोअर स्लॅबचे बांधकाम राष्ट्रीय मानके आणि उद्योग संहितांनुसार खालील मूलभूत आवश्यकता पूर्ण करणे आवश्यक आहे.

फील्ड-प्रमाणित कामगिरी

1. बांधकाम कार्यक्षमता: अनुक्रमिक ऑपरेशनचे वेळापत्रक लहान करा

संमिश्र मजला स्लॅब प्राथमिक स्टील संरचनांच्या जलद बांधकाम आवश्यकतांसह संरेखित करतात. एकदा घातल्यानंतर, प्रोफाइल केलेले स्टील शीट तत्काळ कार्यरत प्लॅटफॉर्म म्हणून काम करतात, अनुक्रमिक बांधकाम कार्यप्रवाह सक्षम करतात जे एकाच वेळी अनेक मजल्यांवर आणि स्टेज्ड काँक्रिट ओतण्याची परवानगी देतात. अतिउच्च-उच्च इमारतींच्या अनुप्रयोगांमध्ये, हे वैशिष्ट्य संपूर्ण बांधकाम वेळापत्रकाच्या प्रभावी नियंत्रणास समर्थन देते.

2. अग्निरोधक: बंद-प्रोफाइल प्रकाराला फायरप्रूफिंग स्प्रेची आवश्यकता नसते

नॅशनल सेंटर फॉर क्वालिटी पर्यवेक्षण आणि स्थिर अग्निशामक प्रणाली आणि अग्नि-प्रतिरोधक घटकांच्या तपासणीद्वारे चाचणी केली गेली, बंद-प्रोफाइल संमिश्र मजला डेक विशिष्ट कॉन्फिगरेशनमध्ये अग्निरोधक स्प्रेची आवश्यकता न ठेवता अग्निरोधक रेटिंग आवश्यकता पूर्ण करतो. स्टील स्ट्रक्चर्सच्या फायर प्रोटेक्शनच्या तांत्रिक संहितेनुसार (GB 51249-2017), जर कंपोझिट फ्लोअर डेक झिल्लीच्या प्रभावाचा लेखाजोखा करून अग्निरोधक सत्यापन आवश्यकता पूर्ण करत असेल, तर कोणत्याही अतिरिक्त अग्नि सुरक्षा उपायांची आवश्यकता नाही. मोठ्या विकृती अंतर्गत पडद्याचा प्रभाव डेकला त्याच्या अंतर्निहित अग्निरोधक क्षमतेचा वापर करण्यास अनुमती देतो.

3. संमिश्र कृती: बंद-प्रोफाइल प्रकार संपूर्ण संमिश्र वर्तन प्राप्त करतो

कास्ट-इन-प्लेस स्लॅबमध्ये रीइन्फोर्सिंग बार प्रमाणेच, बंद-रिब डिझाइन स्टीलच्या डेकच्या फास्या पूर्णपणे काँक्रीटमध्ये बंद केल्या आहेत याची खात्री करते. हे स्ट्रक्चरल मजबुतीकरण प्रणालीमध्ये स्टील आणि काँक्रिट दोन्हीचे संबंधित गुणधर्म वाढवते. प्रायोगिक चाचणी हे पुष्टी करते की क्लोज-प्रोफाइल फ्लोअर डेकमध्ये ओपन-प्रोफाइल सिस्टीमच्या तुलनेत उच्च भार सहन करण्याची क्षमता आणि कातरणे प्रतिरोधक क्षमता असते.

4. आर्थिक लाभ: कमी केलेले फॉर्मवर्क आणि मजबुतीकरण

कंपोझिट फ्लोर डेक प्रोफाइल केलेल्या स्टील शीटिंगचा वापर कायमस्वरूपी फॉर्मवर्क म्हणून करते, पारंपारिक लाकूड फॉर्मवर्कशी संबंधित स्थापना, स्ट्रिपिंग आणि शोरिंग प्रक्रिया काढून टाकते. सेवा अवस्थेदरम्यान, ते तळाशी तन्य मजबुतीकरण म्हणून कार्य करते, आवश्यक रीबारचे एकूण प्रमाण कमी करते. डेकच्या पृष्ठभागावरील एम्बॉसमेंट्स काँक्रिटशी मजबूत बंध तयार करतात आणि कडक करणाऱ्या बरगड्यांचा समावेश केल्याने प्रणाली उच्च भार सहन करण्याची क्षमता प्रदान करते.

मुख्य कार्यप्रदर्शन वैशिष्ट्ये

1. स्ट्रिपिंगशिवाय कायमस्वरूपी फॉर्मवर्क.प्रोफाइल केलेले स्टील शीटिंग पारंपारिक फॉर्मवर्क बदलते, स्थापना, स्ट्रिपिंग आणि शोरिंग पायऱ्या काढून टाकते. यामुळे बांधकामाचे वेळापत्रक कमी होते आणि मजुरीचा खर्च कमी होतो.

2. ड्युअल स्ट्रक्चरल फंक्शन.शीटिंग बांधकामादरम्यान फॉर्मवर्क म्हणून आणि सर्व्हिस टप्प्यात तन्य मजबुतीकरण म्हणून काम करते, रीबार आणि काँक्रिटचा वापर कमी करते.

3. बंद-प्रोफाइल डेकचा अग्निरोधक.चाचणी केलेले क्लोज-प्रोफाइल कंपोझिट फ्लोअर डेक फायरप्रूफिंग स्प्रेशिवाय अग्निरोधक रेटिंग आवश्यकता पूर्ण करू शकतात, प्रकल्प खर्च कमी करू शकतात.

4. कार्यक्षम अनुक्रमिक कार्यप्रवाह.सिस्टीम एकाचवेळी इंस्टॉलेशन आणि स्टेज्ड काँक्रिट अनेक मजल्यांवर ओतण्यासाठी समर्थन देते. एकदा इन्स्टॉल केल्यानंतर, डेकिंग हे सीलिंग इन्स्टॉलेशन आणि युटिलिटी रूटिंग यांसारख्या पुढील कामांसाठी कार्यरत व्यासपीठ म्हणून काम करते.

5. भूकंपीय कामगिरी.मजला डेकिंग प्राथमिक आणि दुय्यम स्टील बीमशी शिअर स्टडद्वारे जोडलेले आहे, सुधारित भूकंप प्रतिरोधासह एकात्मिक संरचनात्मक प्रणाली तयार करते.

डिझाइन आणि स्थापना मार्गदर्शन

प्रोफाइल निवडीसाठी:अतिरिक्त फायरप्रूफिंगशिवाय उच्च अग्निरोधक आणि संमिश्र कृती आवश्यक असलेल्या प्रकल्पांसाठी बंद-रिब प्रोफाइलची शिफारस केली जाते. ओपन-रिब प्रोफाइल वापरल्या जाऊ शकतात जेथे सोपी स्थापना किंवा हलके वजन प्राधान्य दिले जाते, परंतु आग प्रतिरोध आणि लोड क्षमता स्वतंत्रपणे सत्यापित करणे आवश्यक आहे.

स्लॅब जाडी आणि मजबुतीकरणासाठी:प्रोफाइल केलेल्या स्टील शीटच्या वर किमान 50 मिमीच्या काँक्रीट आवरणासह एकूण स्लॅबची जाडी किमान 90 मिमी असावी. अतिरिक्त मजबुतीकरणाचे प्रमाण स्पॅन, लोड आणि फायर रेटिंग आवश्यकतांवर अवलंबून असते.

गॅल्वनाइज्ड कोटिंग टिकाऊपणासाठी:मानक गॅल्वनाइज्ड कोटिंगचे वजन दोन्ही बाजूंना किमान 120 g/m² आहे. अत्यंत संक्षारक वातावरणासाठी, एक जड कोटिंग किंवा अतिरिक्त संरक्षण आवश्यक असू शकते.

स्थापनेदरम्यान:डेकमधून स्टीलच्या बीममध्ये योग्य शिअर स्टड वेल्डिंगची खात्री करा. निर्दिष्ट स्टड अंतर आणि किनारी अंतर अनुसरण करा. जास्त विक्षेपण टाळण्यासाठी काँक्रीट ओतताना डेकला पुरेसा सपोर्ट आहे याची खात्री करा.

योग्य प्रकल्प प्रकार

1.उंच-उंच आणि अति-उच्च-उंच स्टील संरचनांसाठी मजला आणि छप्पर प्रणाली.

2.स्टेडियम, प्रदर्शन केंद्रे आणि विमानतळ टर्मिनल यासारख्या मोठ्या-स्पॅन सार्वजनिक इमारती.

3.औद्योगिक प्लांट, लॉजिस्टिक वेअरहाऊस आणि पार्किंग स्ट्रक्चर्ससह औद्योगिक आणि व्यावसायिक इमारतींसाठी फ्लोअरिंग.

4.स्टील संरचना प्रकल्प ज्यांना जलद बांधकाम आणि टप्प्याटप्प्याने, अनुक्रमिक वर्कफ्लोची आवश्यकता असते.

वारंवार विचारले जाणारे प्रश्न

1. ओपन-रिब आणि बंद-रिब कंपोझिट फ्लोर डेकिंगमध्ये काय फरक आहे?

ओपन-रिब प्रोफाइलमध्ये ट्रॅपेझॉइडल रिब्स उघड होतात ज्या पूर्णपणे काँक्रिटमध्ये एम्बेड केलेल्या नसतात, तर बंद-रिब प्रोफाइलमध्ये बरगड्या असतात ज्या पूर्णपणे बंद असतात. क्लोज्ड-रिब प्रोफाइल सामान्यत: चांगली संमिश्र क्रिया आणि अग्निरोधक प्रदान करतात कारण बरगड्या मजबुतीकरण पट्ट्यांप्रमाणे काम करतात आणि काँक्रीट स्टीलला पूर्णपणे झाकून ठेवते.

2. कंपोझिट फ्लोअर डेकिंगसाठी नेहमी फायरप्रूफिंग स्प्रे आवश्यक आहे का?

नेहमी नाही. क्लोज्ड-प्रोफाइल कंपोझिट फ्लोअर डेक GB 51249-2017 मधील अटी पूर्ण करत असल्यास फायरप्रूफिंग स्प्रेशिवाय अग्निरोधक आवश्यकता पूर्ण करू शकतात, जसे की मेम्ब्रेन इफेक्टचा लेखाजोखा. तथापि, ओपन-रिब प्रोफाइल किंवा पातळ स्लॅबसह डेकसाठी अतिरिक्त अग्निसुरक्षा आवश्यक असू शकते. अग्निशामक अभियांत्रिकी मूल्यांकनाची शिफारस केली जाते.

3. डेकिंग स्टीलच्या बीमशी कसे जोडलेले आहे?

थ्रू-डेक स्टड वेल्डिंग वापरून डेकिंग स्टीलच्या बीमशी जोडलेले आहे. शिअर स्टड्स डेकमधून बीम फ्लँजमध्ये वेल्ड केले जातात, ज्यामुळे एक संयुक्त कनेक्शन तयार होते. स्टडचा व्यास, अंतर आणि एम्बेडमेंट प्रकल्प डिझाइन आणि संबंधित मानकांचे पालन करणे आवश्यक आहे.

4. दिलेल्या स्पॅन आणि लोडसाठी मी कोणती जाडी निवडली पाहिजे?

आवश्यक जाडी प्रोफाइल प्रकार, स्पॅन, काँक्रीटची जाडी आणि डिझाइन लोडवर अवलंबून असते. ठराविक कार्यालय किंवा निवासी मजल्यांसाठी, 0.8-1.2 मिमी जाडी सामान्य आहे, परंतु जास्त काळ किंवा जास्त भारांसाठी 1.2-1.5 मिमी आवश्यक असू शकते. योग्य जाडी निश्चित करण्यासाठी संरचनात्मक गणना केली पाहिजे.

5. संक्षारक वातावरणात कंपोझिट फ्लोर डेकिंगचा वापर केला जाऊ शकतो का?

मानक गॅल्वनाइज्ड कोटिंग बहुतेक घरातील अनुप्रयोगांसाठी चांगला गंज प्रतिरोध प्रदान करते. बाहेरील किंवा अत्यंत संक्षारक वातावरणासाठी, जड गॅल्वनाइज्ड कोटिंग किंवा अतिरिक्त संरक्षणात्मक उपाय निर्दिष्ट केले जाऊ शकतात. टिकाऊपणा आवश्यकतांसाठी प्रकल्प तपशीलांचा सल्ला घ्या.
