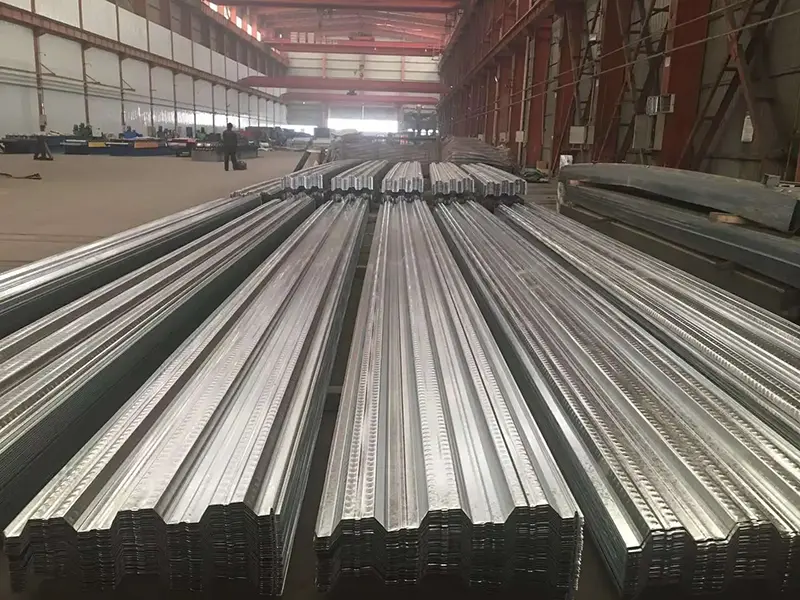

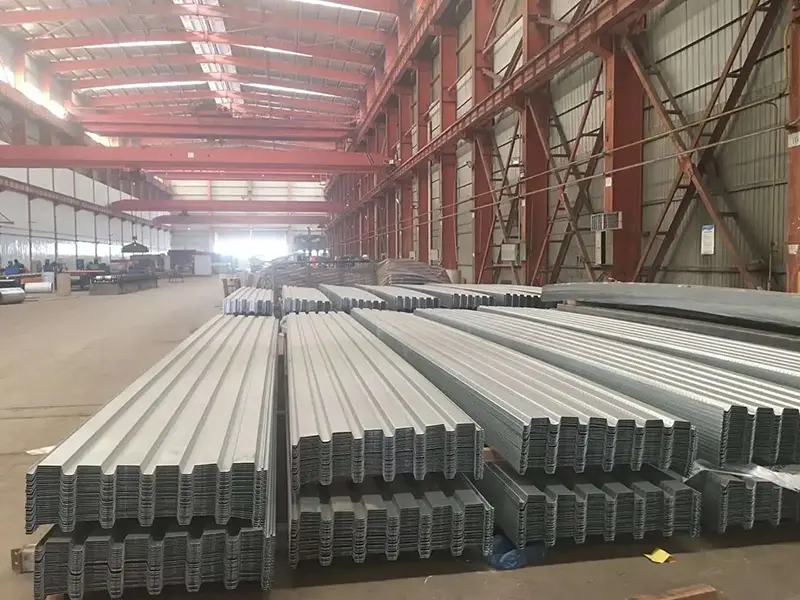

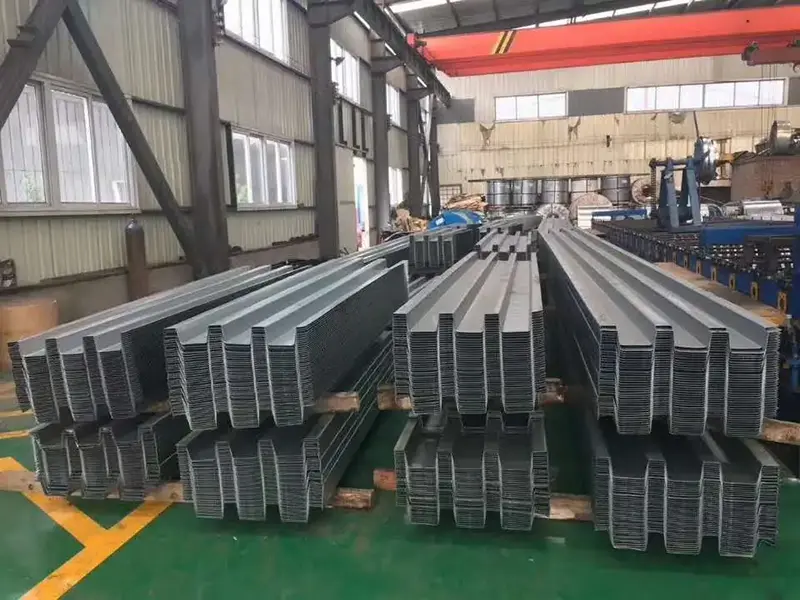

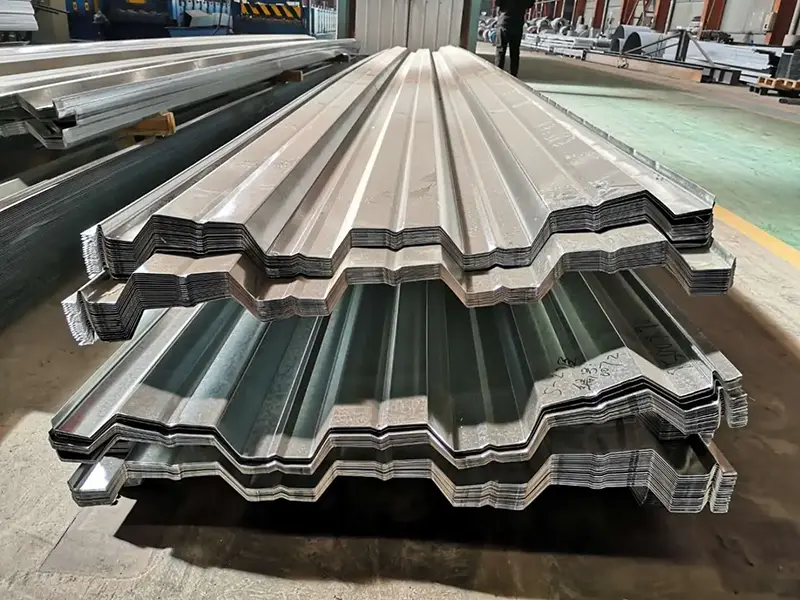

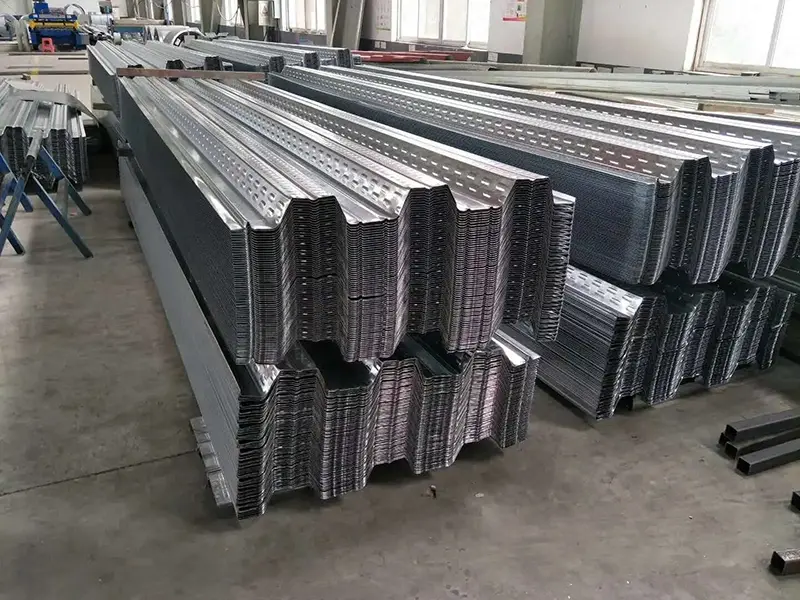

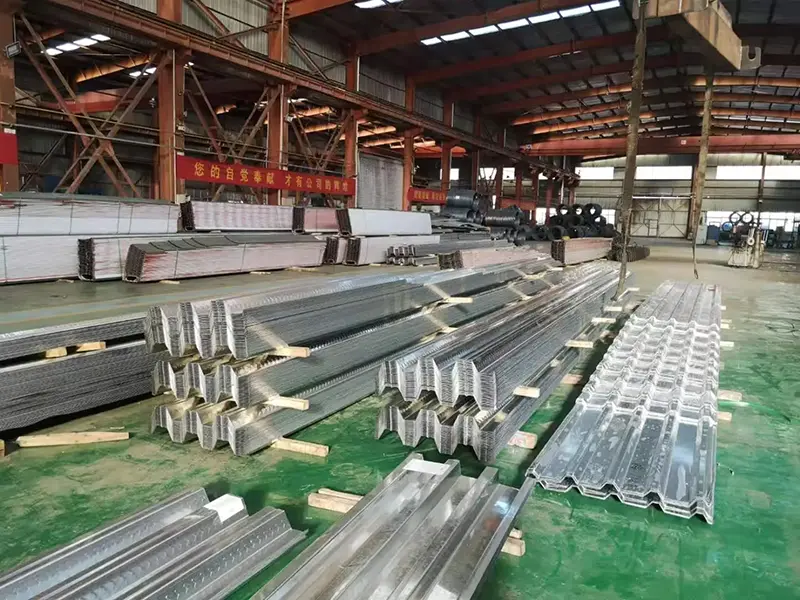

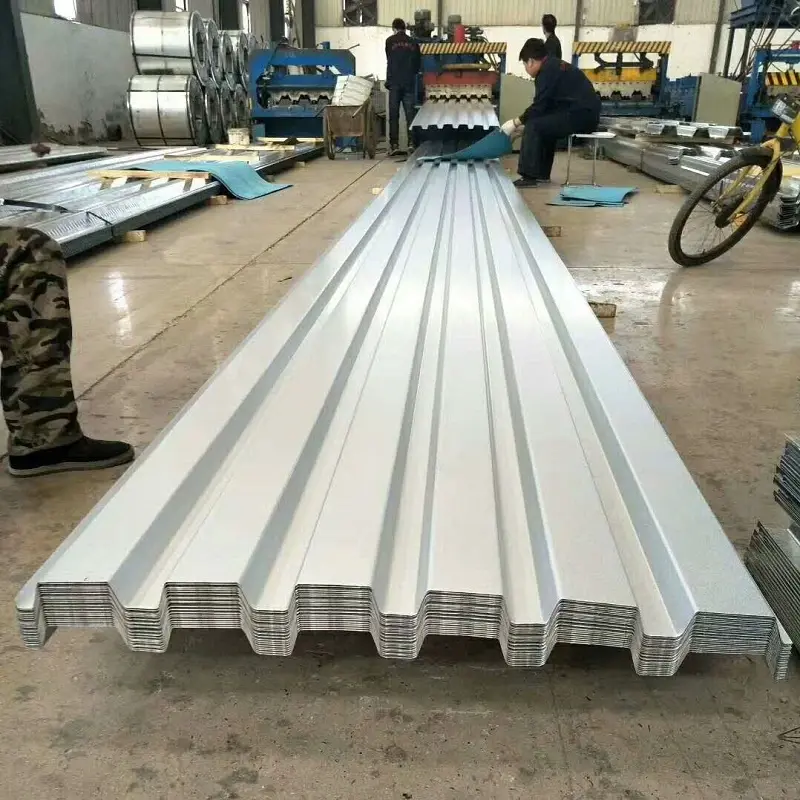

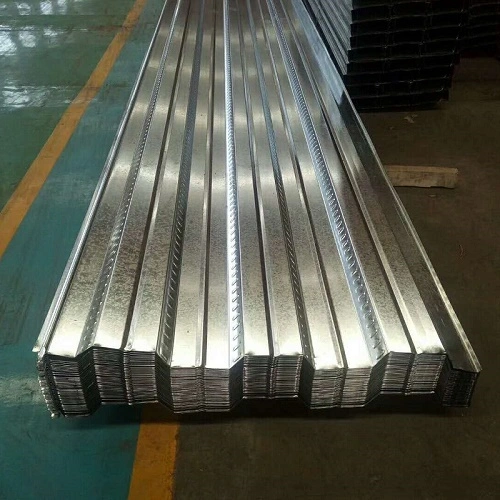

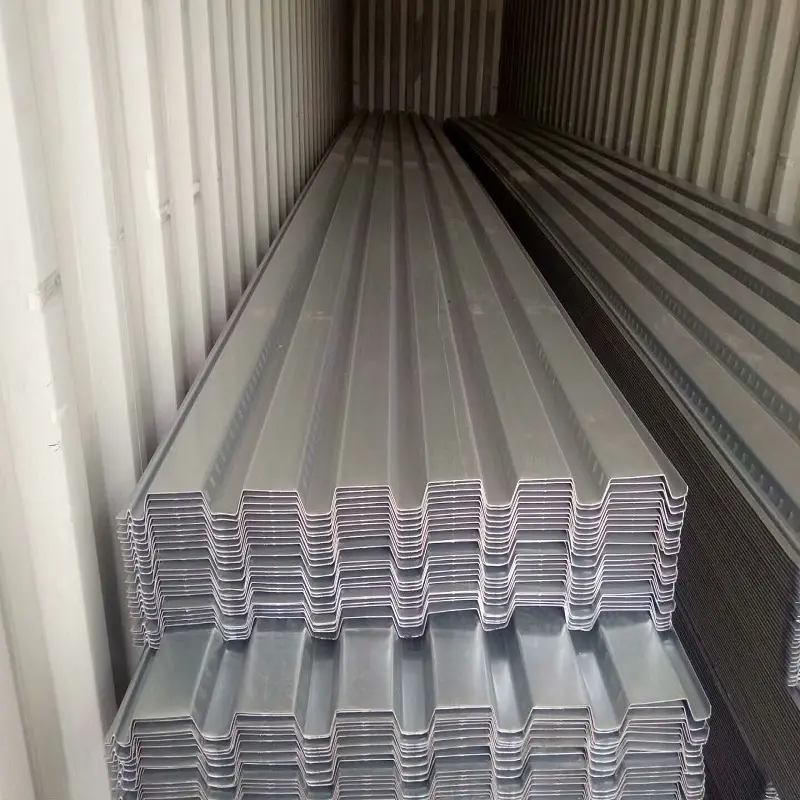

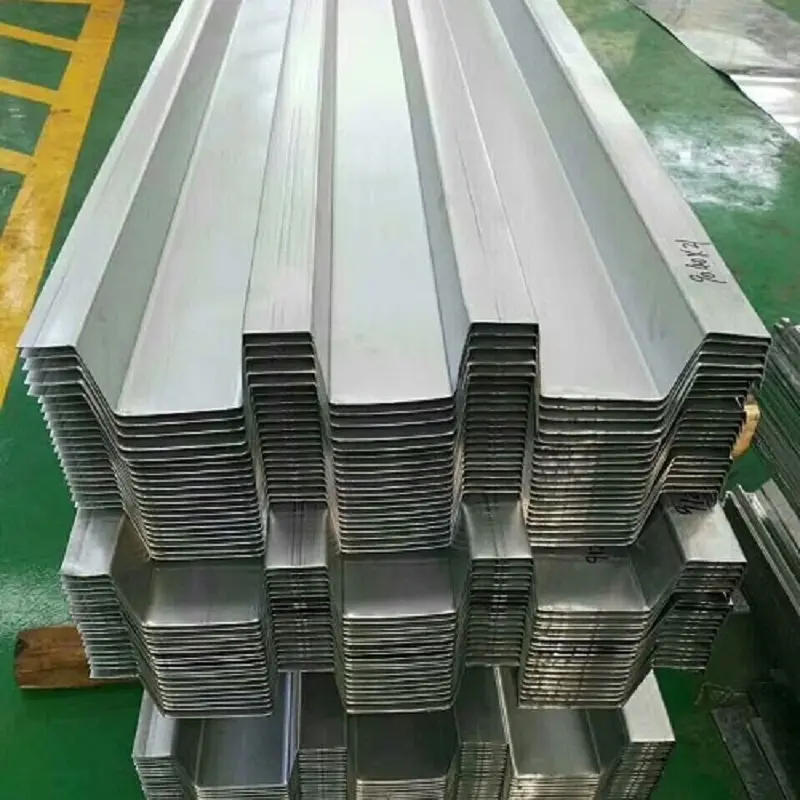

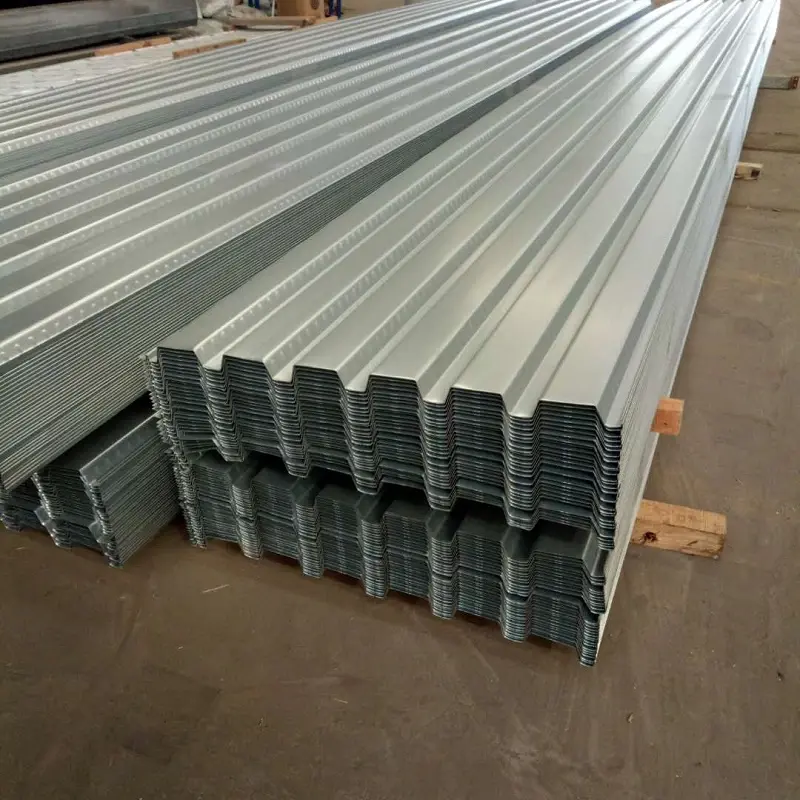

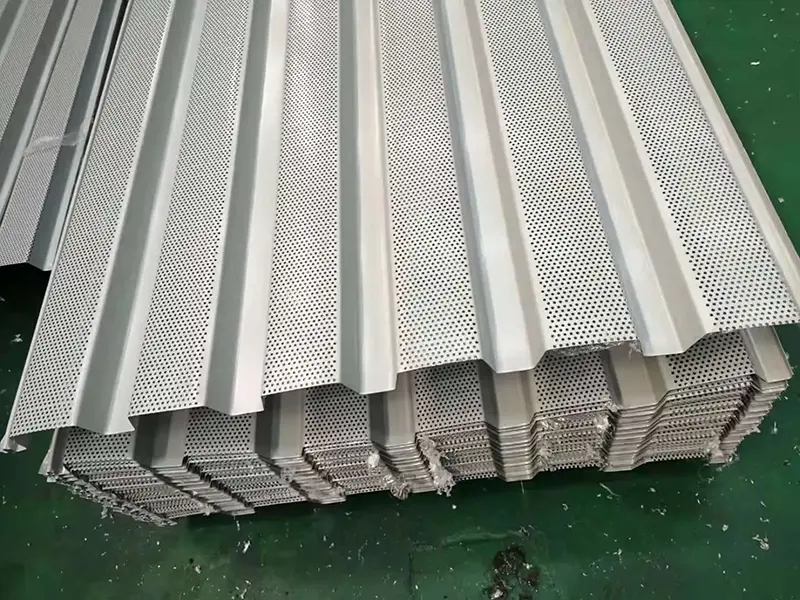

ओपन-रिब फ्लोर डेकिंग हे कोल्ड-फॉर्म केलेले कोरुगेटेड पॅनेल आहे जे हॉट-डिप गॅल्वनाइज्ड किंवा अल-झेन कोटेड स्टील शीटपासून बनवले जाते. यात ओपन व्ही, यू, किंवा ट्रॅपेझॉइडल क्रॉस-सेक्शन आहे, रिब चॅनेलचा वरचा भाग उघडा ठेवला आहे. या डिझाईनमुळे मजबुतीकरण बार, रूट युटिलिटी लाइन्स आणि साइटवर काँक्रीट टाकणे सोपे होते.
SEBNO बांधकाम साहित्यत्याच्या स्टील स्ट्रक्चर उत्पादन श्रेणीचा भाग म्हणून ओपन-प्रोफाइल फ्लोअर डेकिंगचा पुरवठा करते. पॅनल्स बांधकामादरम्यान कायमस्वरूपी फॉर्मवर्क म्हणून काम करतात आणि नंतर तन्य मजबुतीकरण म्हणून काँक्रीट स्लॅबसह एकत्रितपणे कार्य करतात.
बेस मटेरियल उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील किंवा शौगंग, आंगंग, हँगंग, टांगगँग, बाओस्टील आणि WISCO सारख्या प्रमुख देशांतर्गत उत्पादकांकडून कमी मिश्रधातूचे स्टील आहे. कोटिंगचे वजन सामान्यत: 60 ते 275 g/m² पर्यंत असते, मागणी असलेल्या वातावरणासाठी जास्तीत जास्त 600 g/m² उपलब्ध असते.
सामान्य उत्पन्न शक्तींमध्ये 250 MPa, 280 MPa, 320 MPa आणि 350 MPa यांचा समावेश होतो आणि ते 550 MPa पर्यंत पोहोचू शकतात. काँक्रीटसह बंध सुधारण्यासाठी पृष्ठभागावर नक्षीकाम केले जाऊ शकते, जे स्टील डेक आणि स्लॅब दरम्यान विश्वासार्ह संमिश्र क्रिया स्थापित करण्यास मदत करते.
बांधकामादरम्यान, डेकिंग स्टीलच्या बीमवर घातली जाते आणि पूर्ण-प्रवेश स्पॉट वेल्ड्सच्या सहाय्याने सुरक्षित केली जाते. इंटरमीडिएट कनेक्शन्स डेकमधून स्टीलच्या बीममध्ये वेल्ड केलेले शिअर स्टड वापरतात. समीप पटल विशेष क्लॅम्पिंग टूल्ससह जोडलेले आहेत जे एम्बॉस्ड कनेक्शन पॉइंट्सला इंटरलॉक करतात.
डेकिंग इमारतीच्या टप्प्यात ओल्या काँक्रीटचे स्व-वजन आणि बांधकाम भारांना समर्थन देते. काँक्रीट कडक झाल्यानंतर, ते स्लॅबसह एकत्रित प्रणाली म्हणून कार्य करते, संरचनात्मक गणनांमध्ये तन्य मजबुतीकरण म्हणून कार्य करते.
ओपन-प्रोफाइल फ्लोअर डेकिंग सीरिजमध्ये प्रोफाइलची विस्तृत श्रेणी समाविष्ट आहे. खालील तक्त्यामध्ये अनेक मुख्य प्रवाहातील मॉडेल्ससाठी प्रातिनिधिक पॅरामीटर्स सूचीबद्ध आहेत.
| प्रोफाइल प्रकार | उलगडलेली रुंदी (मिमी) | प्रभावी रुंदी (मिमी) | सामान्य जाडी (मिमी) | जडत्वाचा क्षण (cm⁴/m) | विभाग मॉड्यूलस (cm³/m) | साहित्य वापर दर |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8-1.5 | १०६.६–२१४.१ | २४.४६–५२.४१ | 91.5% |
| YX60-263-790 | — | 790 | 0.8-1.2 | ६०.६०–८३.११ | ४१.२६–५७.३२ | ७९% |
| YX51-342-1025 | 1250 | 1025 | 0.8-1.2 | उत्पादकाचा सल्ला घ्या | उत्पादकाचा सल्ला घ्या | ८२% |
| YX51-250-750 | 1000 | 750 | ०.६–१.२ | — | अंदाजे 17.9 (0.8 मिमी) | ७५% |
| YX130-300-600 | 1000 | 600 | 0.8-1.2 | २४१.४९–४४१.३४ | ३६.३१–६३.९५ | ६०% |
| YX70-200-600 | 1000 | 600 | 0.8-1.5 | उत्पादकाचा सल्ला घ्या | उत्पादकाचा सल्ला घ्या | ६०% |
| YX75-230-690 | 1000/1085 | 690 | ०.८–२.३ | ९१.६२–१४२.०१ | २३.४६–३८.९८ | ६९% |
काँक्रीट ओतताना, डेकिंगने स्वतःची ताकद आणि कडकपणा वापरून बांधकाम भारांना समर्थन दिले पाहिजे. 1.2 मिमी जाडी असलेल्या Q345 स्टीलपासून बनवलेल्या YX60-263-790 मॉडेलसाठी, तीन-स्पॅन सतत 120 मिमी जाड संमिश्र स्लॅबसाठी कमाल अनशोर्ड स्पॅन 2.65 मीटर आहे. 0.8 मिमी जाडीच्या YX51-250-750 मॉडेलमध्ये 2.5-3.0 मीटरची लागू स्पॅन रेंज आहे.
ही अनशोर्ड क्षमता अनेक मजल्यांवर एकाच वेळी स्थापनेला अनुमती देते, स्टेज्ड काँक्रिट ओतणे आणि एक जलद एकूण बांधकाम क्रम सक्षम करते.
जेव्हा स्टील डेकिंग आणि काँक्रीट एम्बॉसमेंट आणि शिअर स्टड्सद्वारे एकत्रितपणे कार्य करतात तेव्हा लोड-असर क्षमता लक्षणीय वाढते. उदाहरणार्थ, Q235 स्टील बीमसह YX60-263-790 (1.0 मिमी जाडी) आणि 100 मिमी जाडीच्या C30 काँक्रिट स्लॅबचा वापर करून केलेल्या कॉन्फिगरेशनमध्ये 21.71 kN·m ची लवचिक क्षमता आहे. त्याऐवजी Q345 स्टील वापरल्यास, क्षमता 29.77 kN·m पर्यंत वाढते. या पॅरामीटर्सचा वापर करून इतर काँक्रीट ग्रेड, स्लॅब जाडी आणि स्टील ग्रेडसाठी क्षमता मूल्यांची गणना केली जाऊ शकते.
स्थापनेदरम्यान अनेक प्रक्रियेकडे लक्ष देणे आवश्यक आहे. डेकिंगचे टोक स्टीलच्या बीमला फुल-पेनेट्रेशन स्पॉट वेल्डसह जोडलेले असावेत. इंटरमीडिएट कनेक्शन थ्रू-डेक स्टड वेल्डिंग वापरतात. विशेष क्रिमिंग प्लायर्स वापरून नक्षीदार बिंदूंवर शेजारील पत्रके एकमेकांना जोडलेली असतात. वक्र भागात, कडा गुळगुळीत ठेवण्यासाठी आणि गॅल्वनाइज्ड कोटिंग जतन करण्यासाठी प्लाझ्मा कटिंगची शिफारस केली जाते.
मूळ डिझाइनमध्ये 305 मिमीचे वेल्ड अंतर निर्दिष्ट केले आहे, परंतु हे बांधकाम दरम्यान कमी केले जाऊ शकते जेणेकरून पाय ट्रॅफिक किंवा काँक्रिट ओतण्याखाली विकृत होऊ नये. क्रॅकिंग टाळण्यासाठी डिझाइन वैशिष्ट्यांनुसार कॅन्टीलिव्हर्ड विभागांमध्ये नकारात्मक क्षण मजबुतीकरण देखील स्थापित केले जाणे आवश्यक आहे.
1. कायमस्वरूपी फॉर्मवर्क.The decking replaces traditional timber formwork, so there is no need for installation, stripping, or shoring. यामुळे बांधकामाचे वेळापत्रक गतिमान होते.
2. उच्च शक्तीसह हलके.0.8 मिमी जाडीच्या शीटसाठी स्टीलचा वापर अंदाजे 9-10 kg/m² आहे, इष्टतम कालावधी 2.5-3.5 मीटर आहे. डेकिंग कंपोझिट फ्लोअर सिस्टममध्ये तन्य मजबुतीकरण म्हणून देखील कार्य करते.
3. कार्यक्षम अनुक्रमिक बांधकाम.पॅनेल एकाच वेळी अनेक मजल्यांवर घातल्या जाऊ शकतात आणि टप्प्याटप्प्याने काँक्रीट ओतले जाऊ शकते. यामुळे एकूण प्रकल्पाची वेळ लक्षणीयरीत्या कमी होते.
4. सोयीस्कर युटिलिटी राउटिंग.ओपन-रिब प्रोफाइल दुय्यम स्लॉटिंग किंवा चॅनेलिंगशिवाय कंड्युट्स आणि वायरिंगची थेट स्थापना करण्यास अनुमती देते.
5. गंज प्रतिकार आणि पुनर्वापरक्षमता.गॅल्वनाइज्ड कोटिंग बांधकाम आणि सेवा या दोन्ही टप्प्यांमध्ये गंज प्रतिबंध प्रदान करते. स्टील सामग्री त्याच्या सेवा आयुष्याच्या शेवटी पूर्णपणे पुनर्वापर करण्यायोग्य आहे.
कालावधी आणि लोड आवश्यकतांसाठी:अनशोर्ड स्पॅन टेबल्स आणि कंपोझिट स्लॅब लोड गणनेवर आधारित प्रोफाइल आणि जाडी निवडा. जास्त भार किंवा जास्त काळासाठी जाड पॅनेल किंवा उच्च स्टील ग्रेडची आवश्यकता असू शकते.
युटिलिटी राउटिंगसाठी:ओपन रिब्समुळे कंड्युट्स आणि वायरिंग चालवणे सोपे होते, परंतु विवाद टाळण्यासाठी लेआउट मजबुतीकरण प्लेसमेंटसह समन्वयित केले पाहिजे.
वक्र किंवा अनियमित भागांसाठी:काठाची गुणवत्ता आणि गॅल्वनाइज्ड कोटिंगची अखंडता राखण्यासाठी प्लाझ्मा कटिंगला कातरण्यापेक्षा प्राधान्य दिले जाते.
वेल्डिंग दरम्यान:स्पॉट वेल्ड्स आणि शिअर स्टडसाठी निर्दिष्ट वेल्ड अंतराचे अनुसरण करा. बांधकामादरम्यान विकृती टाळण्यासाठी घनतेचे अंतर तात्पुरते वापरले जाऊ शकते, परंतु अंतिम कनेक्शनसाठी स्ट्रक्चरल डिझाइनचा आदर करणे आवश्यक आहे.
1.बहुमजली आणि उंच-उंच स्टील स्ट्रक्चर्ससाठी कंपोझिट फ्लोर सिस्टम.
2.औद्योगिक वनस्पती आणि रसद गोदामांसाठी मजल्यावरील संरचना.
3.मोठ्या-स्पॅन फ्लोअरिंग प्रकल्प, व्यावसायिक संकुल आणि पार्किंग संरचना.
4.स्टील संरचना प्रकल्प ज्यांना जलद बांधकाम आणि स्टेज्ड वर्कफ्लो आवश्यक आहे.
क्लोज्ड-प्रोफाइल डेकिंग सामान्यत: चांगली आग प्रतिरोध देते कारण बरगड्या पूर्णपणे बंद असतात आणि काँक्रिट स्टीलला पूर्णपणे वेढलेले असते. ओपन-प्रोफाइल डेकिंगसाठी अतिरिक्त अग्निरोधक उपाय आवश्यक असू शकतात, प्रकल्पाच्या फायर रेटिंगवर अवलंबून. प्रत्येक प्रोफाइल प्रकारासाठी अग्नि चाचणीचे पुनरावलोकन केले पाहिजे.
होय, अनेक ओपन-प्रोफाइल मॉडेल्स निर्दिष्ट स्पॅन मर्यादेत अनशोर्ड इंस्टॉलेशनसाठी डिझाइन केलेले आहेत. उदाहरणार्थ, 1.2 मिमी Q345 स्टीलसह YX60-263-790 तीन-स्पॅन सतत 120 मिमी स्लॅबसाठी 2.65 मीटर अनशोर्डपर्यंत पसरू शकते. नेहमी निर्मात्याच्या स्पॅन टेबल्स आणि प्रकल्पाची संरचनात्मक गणना पहा.
दोन्ही कोटिंग्स गंज संरक्षण प्रदान करतात, परंतु Al-Zn कोटिंग सामान्यत: उच्च-तापमान आणि विशिष्ट संक्षारक वातावरणात चांगला प्रतिकार देते. निवड प्रकल्प वातावरण आणि सेवा जीवन आवश्यकतांवर अवलंबून असते. Al-Zn कोटिंग अनेकदा किनारपट्टी किंवा औद्योगिक सेटिंग्जसाठी निर्दिष्ट केली जाते.
काँक्रीट बरे झाल्यानंतर उघड्या बरगड्या वाहत्या नाल्या आणि तारांना जागा देतात. यामुळे स्लॅबमधील वाहिन्या कापण्याची गरज नाहीशी होते. तथापि, मजबुतीकरण पट्ट्यांमध्ये हस्तक्षेप टाळण्यासाठी काँक्रीट ओतण्यापूर्वी युटिलिटी लेआउटचे नियोजन केले पाहिजे.
प्रोफाइल केलेल्या स्टील शीटसाठी प्राथमिक मानक GB/T 12755-2008 आहे. स्ट्रक्चरल डिझाइन सामान्यत: GB 55004-2021 आणि राष्ट्रीय मानक ॲटलस 05SG522 चे अनुसरण करते. विनंतीनुसार सामग्री प्रमाणपत्रे आणि लोड चाचणी अहवाल प्रदान केले जाऊ शकतात.
Tianjin SENBO Building Materials Technology Co., Ltd. ही ओपन-प्रोफाइल फ्लोअर डेकिंग, लोड-बेअरिंग फ्लोअर डेकिंग, कंपोझिट फ्लोअर डेकिंग आणि इतर मेटल लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
