रेबार ट्रस फ्लोअर डेकिंग

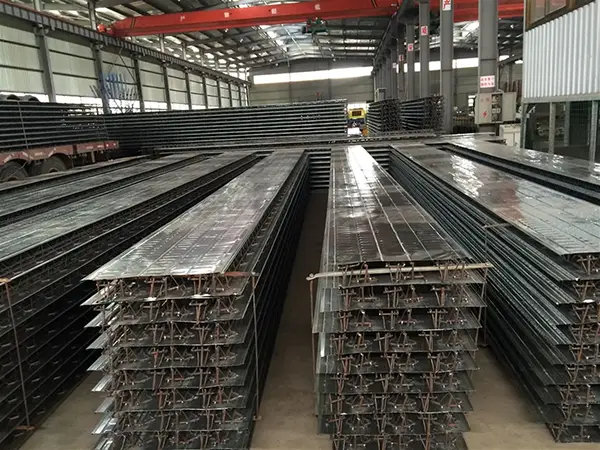

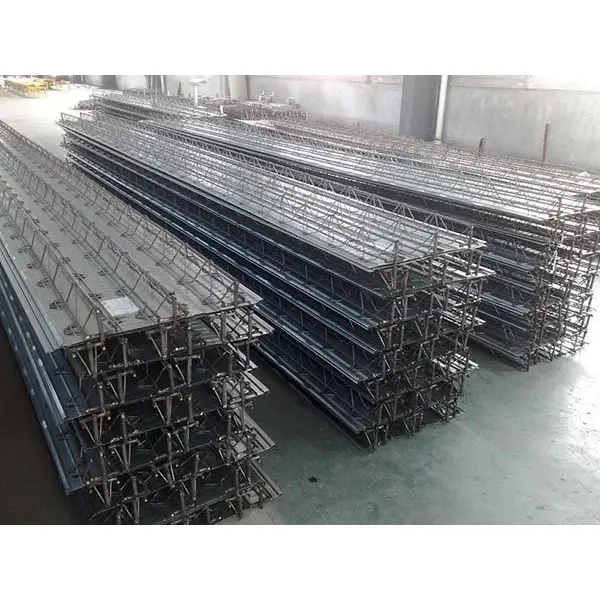

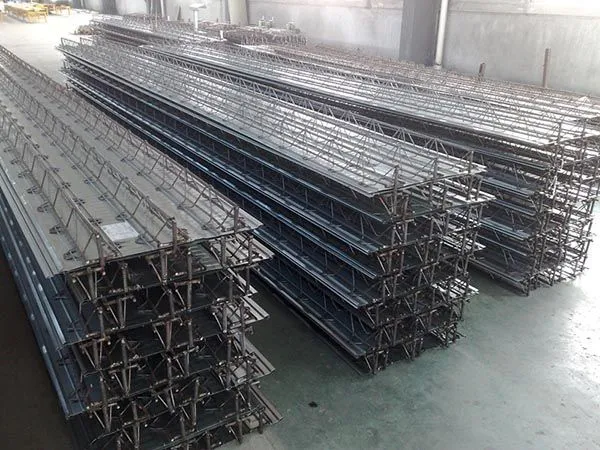

रीबार ट्रस फ्लोअर डेकिंग हे एक संमिश्र लोड-बेअरिंग पॅनेल आहे जे एका ऑटोमेटेड प्रोडक्शन लाइनवर स्टीलच्या रीबार ट्रसला खालच्या प्लेटसह एकत्र करून तयार केले जाते. ट्रसमध्येच टॉप कॉर्ड बार, तळाच्या कॉर्ड बार आणि रेझिस्टन्स स्पॉट वेल्डिंगद्वारे जोडलेले वेब बार असतात, ज्यामुळे स्थिर त्रिकोणी रचना तयार होते. हे ट्रस नंतर तळाशी असलेल्या प्लेटवर वेल्डेड केले जाते, सामान्यत: 0.5 मिमी जाड गॅल्वनाइज्ड स्टील शीट किंवा फायबर-सिमेंट बोर्ड.

SENBO बांधकाम साहित्यहे उत्पादन त्याच्या स्टील स्ट्रक्चर फ्लोअरिंग रेंजचा भाग म्हणून पुरवते. डेकिंग बांधकामादरम्यान कायमस्वरूपी फॉर्मवर्क म्हणून काम करते आणि नंतर काँक्रीट स्लॅबच्या संरचनात्मक कार्यक्षमतेत योगदान देते.

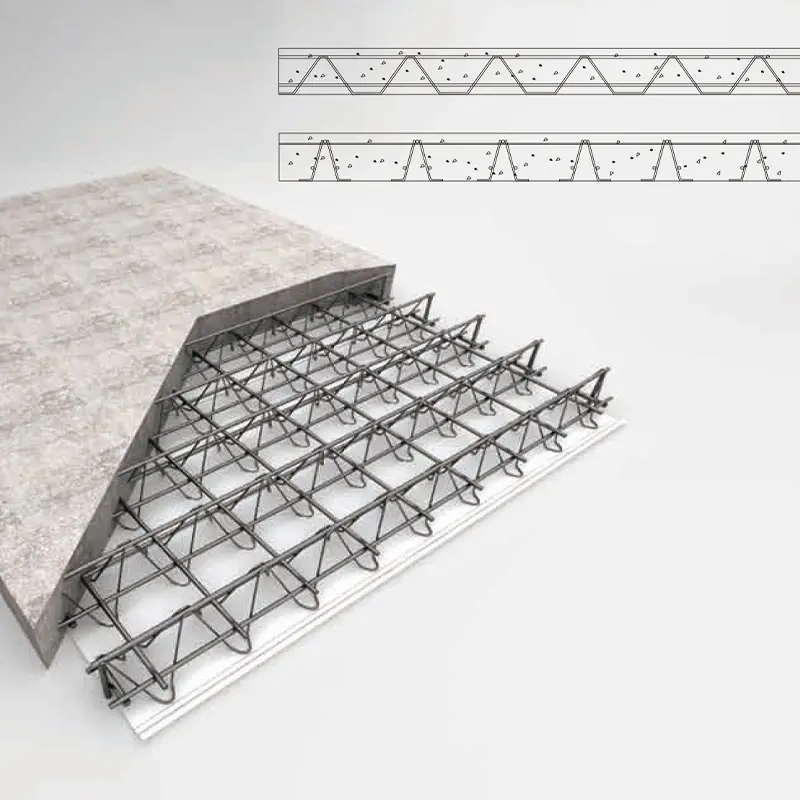

स्ट्रक्चरल रचना आणि साहित्य

वरच्या आणि खालच्या कॉर्ड बार सहसा HRB400 किंवा CRB550 स्टीलपासून बनवल्या जातात, तर वेब बार सामान्यत: HPB300, HRB400, किंवा CPB550 स्टील वापरतात. अनुलंब आणि क्षैतिज सपोर्ट बार सामान्यतः HPB300 किंवा HRB400 असतात.

जेव्हा गॅल्वनाइज्ड स्टील शीटचा वापर तळाशी फॉर्मवर्क म्हणून केला जातो तेव्हा त्याची जाडी 0.5 मिमी असते, उत्पादन शक्ती किमान 250 N/mm² असते आणि दुहेरी बाजू असलेल्या गॅल्वनाइजिंग कोटिंगचे वजन किमान 120 g/m² असते. तळाशी शीट दोन रुंदीमध्ये येते: टाइप A (600 मिमी) आणि टाइप B (576 मिमी).

स्टील ट्रसची उंची 50 मिमी ते 340 मिमी पर्यंत असते, स्लॅबची जाडी 80 मिमी ते 370 मिमी पर्यंत असते. वरच्या आणि खालच्या जीवाचा व्यास 6-12 मिमी आहे आणि वेब बारचा व्यास 4-8 मिमी आहे. अनेक उत्पादन मालिका अस्तित्वात आहेत, जसे की TD1–TD7 आणि HB1–HB8, TD3-90 हे सामान्यतः वापरले जाणारे मॉडेल आहे.

तळ फॉर्मवर्क द्वारे उत्पादन वर्गीकरण

तळाच्या फॉर्मवर्कच्या प्रकारावर आधारित उत्पादनांचे वर्गीकरण केले जाते. पारंपारिक प्रकार गॅल्वनाइज्ड स्टील शीटचा वापर करतो, तर कायमस्वरूपी (न काढता येण्याजोगा) प्रकार दंड-एकत्रित काँक्रीट किंवा फायबर-सिमेंट बोर्ड वापरतो. राष्ट्रीय मानक ॲटलसेस 23CG56-1 आणि 23CG56-2 नुसार, कायमस्वरूपी तळाचे फॉर्मवर्क उत्पादने साइटवरील फॉर्मवर्क काढण्याची गरज दूर करतात, एक गुळगुळीत अंडरसाइड फिनिश प्रदान करतात आणि दमट किंवा स्वच्छ वातावरणासाठी तसेच निलंबित छत नसलेल्या इमारतींसाठी योग्य आहेत.

वास्तविक प्रकल्पांमध्ये कामगिरी

1. सुपर-हाय-राईज ऍप्लिकेशन: ट्रस डेकिंगचे 140,800 m²

सध्या बांधकामाधीन असलेल्या एका अतिउच्च-उच्च प्रकल्पाचे एकूण मजले क्षेत्र 218,000 m² आहे. टॉवर A 39 मजली (176.1 मीटर) आणि टॉवर B 51 मजली (212.4 मीटर) वर पोहोचतो. प्रकल्पात 140,800 m² ट्रस डेक प्रणाली आणि 16,100 m² एज फॉर्मवर्कचा वापर करण्यात आला. स्लॅबची जाडी 110 मिमी ते 150 मिमी पर्यंत होती आणि उच्च-फ्रिक्वेंसी रेझिस्टन्स स्पॉट वेल्डिंग वापरून ट्रस तयार केले गेले.

पारंपारिक कास्ट-इन-प्लेस स्लॅबच्या तुलनेत, या पद्धतीमुळे फॉर्मवर्क इंस्टॉलेशन, फॉर्मवर्क काढणे आणि मॅन्युअल रीबार बांधणे दूर झाले. संपूर्ण बांधकाम गुणवत्ता स्थिर आणि विश्वासार्ह राहिली.

2. लाँग-स्पॅन आणि लार्ज-कॅन्टिलिव्हर पडताळणी

Zhongguancun AI विज्ञान आणि तंत्रज्ञान पार्क प्रदर्शन केंद्र बीजिंग मध्ये "शून्य-कार्बन इमारत" पायलट प्रकल्प आहे. चार मजली स्टील फ्रेमची रचना भूकंपाची तीव्रता 8 साठी करण्यात आली होती. यात कमाल स्पॅन 3.5 मीटर आणि कमाल कँटिलीव्हर लांबी 8.25 मीटर आहे.

TD3-90 प्रकारचा मजला डेकिंग वापरण्यात आला, ज्याची ट्रसची उंची 90 मिमी आणि एकूण स्लॅबची जाडी 120 मिमी होती. बांधकामादरम्यान कमाल असमर्थित स्पॅन 3.0 मीटर होता. 8.25 मीटर कॅन्टिलिव्हर झोनमध्ये, स्ट्रक्चरल सुरक्षितता सुनिश्चित करून 1.5‰ चे ऊर्ध्वगामी कॅम्बर प्रेरित करण्यासाठी मध्य-स्पॅनवर तात्पुरत्या दुहेरी उभ्या पोस्ट स्थापित केल्या गेल्या.

3. आग आणि गंज प्रतिरोध सत्यापन

मजबुतीकरण पूर्णपणे काँक्रीटमध्ये बंद केलेले आहे, ज्यामुळे पारंपारिक कास्ट-इन-प्लेस स्लॅबप्रमाणेच अग्निरोधकता मिळते. चाचण्या सूचित करतात की 100 मिमी जाड स्लॅब (70 मिमी उंच स्टील ट्रसशी संबंधित) 1.68 तासांचे अग्निरोधक रेटिंग प्राप्त करते. गॅल्वनाइज्ड स्टील शीटला अतिरिक्त अग्निसुरक्षा आवश्यक नसते.

प्रोफाइल केलेल्या स्टील डेकिंगचा वापर करून संमिश्र स्लॅबच्या तुलनेत, स्टील ट्रस फ्लोर डेकिंग चांगले गंज प्रतिकार देते. गॅल्वनाइज्ड स्टील शीट सेवा टप्प्यात स्ट्रक्चरल लोड-बेअरिंगमध्ये योगदान देत नसल्यामुळे, गंज स्ट्रक्चरल अखंडतेशी तडजोड करू शकत नाही.

4. बांधकाम कार्यक्षमता आणि खर्च डेटा

फॅक्टरी उत्पादन एकसमान मजबुतीकरण अंतर आणि सातत्यपूर्ण काँक्रीट कव्हर जाडी सुनिश्चित करते. ऑन-साइट रीबार बांधण्याचे काम 60%–70% ने कमी केले आहे. टियांजिनमधील Xiqing Houtai Plot G तळघर प्रकल्पासाठी, या तंत्रज्ञानाचा वापर करून बांधकाम कालावधी अंदाजे 10 दिवसांनी कमी केला आणि परिणामी एकूण खर्चात 1.972 दशलक्ष RMB बचत झाली. प्रति चौरस मीटर सर्वसमावेशक किंमत पारंपारिक संमिश्र स्लॅबपेक्षा 20% पेक्षा कमी होती.

एका दृष्टीक्षेपात तांत्रिक तपशील

खालील मापदंड उद्योग मानक JG/T 368-2012 आणि राष्ट्रीय मानक ॲटलसेसवर आधारित आहेत. सानुकूलन उपलब्ध आहे.

ही प्रणाली का कार्य करते

1. फॅक्टरी प्रीफेब्रिकेशन सुसंगतता सुनिश्चित करते.ऑटोमेटेड रेझिस्टन्स स्पॉट वेल्डिंगद्वारे ट्रस तयार होतो, जे मजबुतीकरण अंतर एकसमान आणि परिमाण अचूक ठेवते. यामुळे ऑन-साइट रीबार बांधणे 60%–70% कमी होते आणि बांधकाम गुणवत्ता अधिक सुसंगत होते.

2. कास्ट-इन-प्लेस स्लॅबशी तुलना करता येणारी द्वि-दिशात्मक कडकपणा.प्रणाली दोन-मार्गी स्लॅब म्हणून डिझाइन केली जाऊ शकते, दोन-मार्ग मजबुतीकरणासह कास्ट-इन-प्लेस प्रबलित कंक्रीट स्लॅब प्रमाणेच कडकपणा प्रदान करते. भूकंपाची कार्यक्षमता साधारणपणे प्रोफाइल केलेल्या स्टीलच्या संमिश्र स्लॅबपेक्षा चांगली असते.

3. अतिरिक्त कोटिंग्जशिवाय आग आणि गंज प्रतिकार.मजबुतीकरण पूर्णपणे काँक्रीटमध्ये गुंफलेले असल्यामुळे, 100 मिमी स्लॅबला अग्निरोधक न करता 1.68 तासांचे फायर रेटिंग मिळते. गॅल्वनाइज्ड शीट केवळ फॉर्मवर्क म्हणून काम करते, त्यामुळे गंज स्ट्रक्चरल सुरक्षिततेवर परिणाम करत नाही.

4. गुळगुळीत सॉफिट आणि स्लॅबची कमी जाडी.खालची बाजू सपाट आहे. स्टँडर्ड प्रोफाईल्ड स्टील डेकिंगच्या तुलनेत, समान स्पष्ट कमाल मर्यादा राखून एकूण स्लॅबची जाडी 30-50 मिमीने कमी केली जाऊ शकते, ज्यामुळे मजल्यापासून ते मजल्यावरील उंची कमी होण्यास मदत होते.

5. खर्च आणि शेड्यूल फायदे.फॉर्मवर्क काढून टाकले जाते, शोरिंग कमी केले जाते आणि बहु-मजली ​​एकाच वेळी बांधकाम शक्य होते. तळाशी शीट केवळ 0.5 मिमी स्टील जाडीसह 96% पृष्ठभाग क्षेत्र वापर साध्य करते, ज्यामुळे सामग्रीचा वापर कमी होतो.

डिझाइन आणि स्थापना विचार

द्वि-मार्ग स्लॅब डिझाइनसाठी:ट्रान्सव्हर्स दिशेत अतिरिक्त मजबुतीकरण जोडून रीबर ट्रस डेकिंग द्वि-मार्गी स्लॅब म्हणून डिझाइन केले जाऊ शकते. स्ट्रक्चरल अभियंत्यासह खात्री करा की पॅनेल लेआउट आणि समर्थन परिस्थिती डिझाइनच्या गृहितकांशी जुळतात.

कायमस्वरूपी तळाच्या फॉर्मवर्क अनुप्रयोगांसाठी:निलंबित छताशिवाय गुळगुळीत अंडरसाइड आवश्यक असल्यास बारीक-एकत्रित काँक्रीट किंवा फायबर-सिमेंट बोर्ड निवडा. निवडलेल्या तळाच्या फॉर्मवर्क सामग्रीसाठी वातावरण योग्य असल्याचे सत्यापित करा.

लांब कॅन्टिलिव्हर्ससाठी:तात्पुरत्या समर्थनाची आवश्यकता असू शकते, जसे की झोंगगुआनकुन प्रकल्पामध्ये दाखवले आहे जेथे दुहेरी पोस्ट्स वरच्या दिशेने प्रेरित करण्यासाठी वापरल्या जात होत्या. वास्तविक कँटिलीव्हर लांबी आणि बांधकाम भार यावर आधारित विक्षेपण आणि कॅम्बर आवश्यकतांची गणना करा.

स्थापनेदरम्यान:सर्व नोड्स आणि समर्थनांवर वेल्डिंगची गुणवत्ता सुनिश्चित करा. निर्दिष्ट वेल्ड अंतर आणि इलेक्ट्रोड दाबांचे अनुसरण करा. गॅल्वनाइज्ड शीटसाठी, जास्त उष्णता टाळा ज्यामुळे कोटिंग खराब होऊ शकते. विस्तारित कालावधीसाठी साइटवर साठवल्यास पॅनेलला आर्द्रतेपासून संरक्षित करा.

ठराविक अनुप्रयोग

1.उंच-उंच आणि अति-उच्च-उंच स्टील संरचनांसाठी मजला आणि छप्पर प्रणाली.

2.लांब-स्पॅन आणि मोठ्या-कॅन्टिलिव्हर मजल्यावरील संरचना.

3.औद्योगिक प्लांट्स आणि लॉजिस्टिक वेअरहाऊसमध्ये ऑपरेटिंग प्लॅटफॉर्म आणि मजले.

4.ज्या इमारतींना आर्द्रता प्रतिरोधक, गंज प्रतिरोधक किंवा स्वच्छ खोलीचे वातावरण आवश्यक आहे, जेथे कायमस्वरूपी तळाशी फॉर्मवर्कची शिफारस केली जाते.

वारंवार विचारले जाणारे प्रश्न

1. रीबार ट्रस डेकिंगची प्रोफाइल केलेल्या स्टील शीटच्या संमिश्र स्लॅबशी तुलना कशी होते?

प्रोफाइल केलेले स्टील शीट संमिश्र स्लॅब फॉर्मवर्क आणि तन्य मजबुतीकरण दोन्ही म्हणून स्टील डेकवर अवलंबून असतात. रीबर ट्रस डेकिंग स्ट्रक्चरल मजबुतीकरणासाठी स्वतंत्र स्टील ट्रस वापरते, म्हणून तळाशी शीट फक्त फॉर्मवर्क म्हणून काम करते. याचा अर्थ तळाशी शीट पातळ (0.5 मिमी) असू शकते आणि गंज संरचनात्मक क्षमतेवर परिणाम करत नाही. खालचा स्लॅब देखील सपाट आहे.

2. कायमस्वरूपी तळाच्या फॉर्मवर्क प्रणालीचा फायदा काय आहे?

कायमस्वरूपी तळाचा फॉर्मवर्क (बारीक-एकत्रित काँक्रीट किंवा फायबर-सिमेंट बोर्ड) काँक्रीट क्युअरिंगनंतर फॉर्मवर्क काढण्याची गरज दूर करते. हे एक गुळगुळीत, स्वच्छ खालची बाजू प्रदान करते जी निलंबित कमाल मर्यादेशिवाय उघडकीस ठेवता येते. हे विशेषतः आर्द्र, स्वच्छ किंवा आर्किटेक्चरल अनुप्रयोगांमध्ये उपयुक्त आहे.

3. दुतर्फा स्लॅबसाठी रीबार ट्रस डेकिंगचा वापर केला जाऊ शकतो का?

होय. ट्रान्सव्हर्स मजबुतीकरण जोडून आणि त्यानुसार पॅनेल सपोर्ट डिझाइन करून, सिस्टीम कास्ट-इन-प्लेस स्लॅब प्रमाणेच द्वि-मार्गी स्लॅब वर्तन साध्य करू शकते. डिझाइनमध्ये पॅनेलचे परिमाण आणि ट्रस अभिमुखता असणे आवश्यक आहे.

4. बांधकामादरम्यान कोणते तात्पुरते समर्थन आवश्यक आहे?

समर्थन आवश्यकता ट्रसची उंची, स्लॅबची जाडी आणि स्पॅनवर अवलंबून असते. साधारण 3 मीटर पर्यंतच्या स्पॅन्ससाठी, कोणत्याही तात्पुरत्या समर्थनाची आवश्यकता असू शकत नाही. लांब स्पॅन किंवा कॅन्टिलिव्हर्ससाठी, तात्पुरती पोस्ट किंवा प्रॉप्स वापरली जातात. निर्मात्याचे स्पॅन टेबल आणि स्ट्रक्चरल इंजिनियरच्या गणनेने अचूक मांडणी निश्चित केली पाहिजे.

5. कोणते मानक रीबार ट्रस फ्लोअर डेकिंग नियंत्रित करतात?

JG/T 368-2012 "स्टील ट्रस फ्लोर डेकिंग" हे मुख्य उद्योग मानक आहे. डिझाइन संदर्भांमध्ये राष्ट्रीय मानक ॲटलसेस 22G522-1 आणि 23CG56-1/2 समाविष्ट आहेत. साहित्य आणि वेल्ड चाचणी या कागदपत्रांमधील आवश्यकतांचे पालन करतात.
