लोड-बेअरिंग फ्लोअर डेकिंग

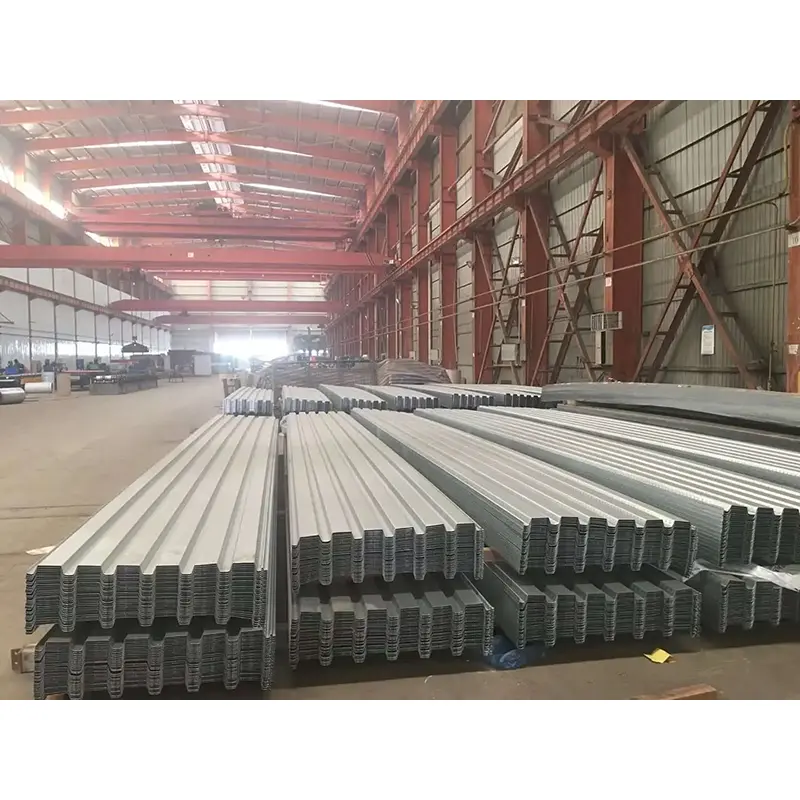

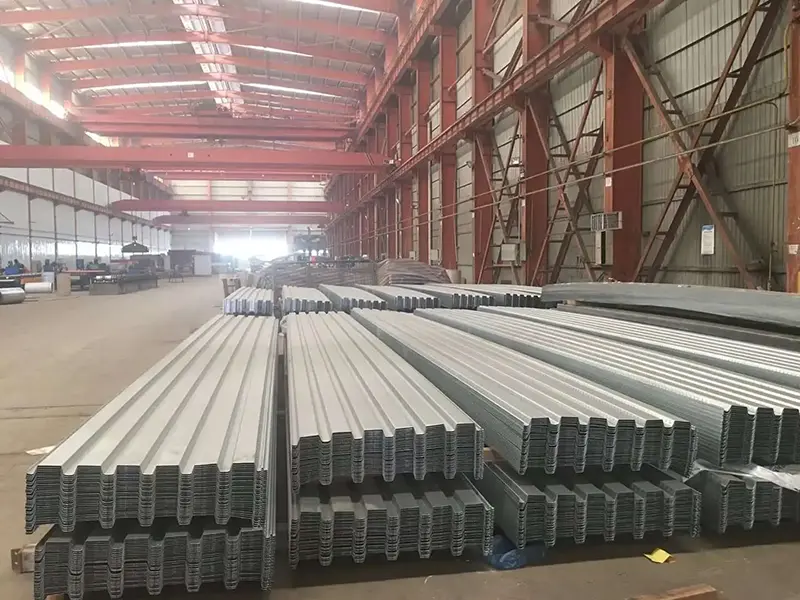

लोड-बेअरिंग फ्लोअर डेकिंग, ज्याला स्टील फ्लोअर डेकिंग किंवा प्रोफाइल केलेले स्टील डेकिंग असेही म्हणतात, हे गॅल्वनाइज्ड स्टील शीटपासून बनवलेले कोल्ड-रोल्ड बांधकाम घटक आहे. प्रोफाइलवर अवलंबून, त्याचा नालीदार क्रॉस-सेक्शन व्ही, यू किंवा ट्रॅपेझॉइडचा आकार घेतो.SENBO बांधकाम साहित्यकंपोझिट फ्लोअर सिस्टमसाठी ओपन-प्रोफाइल आणि क्लोज-प्रोफाइल दोन्ही पर्याय ऑफर करून, त्याच्या स्टील स्ट्रक्चर उत्पादन श्रेणीचा भाग म्हणून या पॅनल्सचा पुरवठा करते.

बांधकाम दरम्यान, पटल कायम फॉर्मवर्क म्हणून काम करतात. काँक्रीट बरा झाल्यानंतर, ते स्लॅबच्या तळाशी तन्य मजबुतीकरण म्हणून काम करतात. हे दुहेरी कार्य प्रणालीला संरचनात्मकदृष्ट्या कार्यक्षम आणि आर्थिक दोन्ही बनवते.

प्रोफाइल प्रकार आणि साहित्य पर्याय

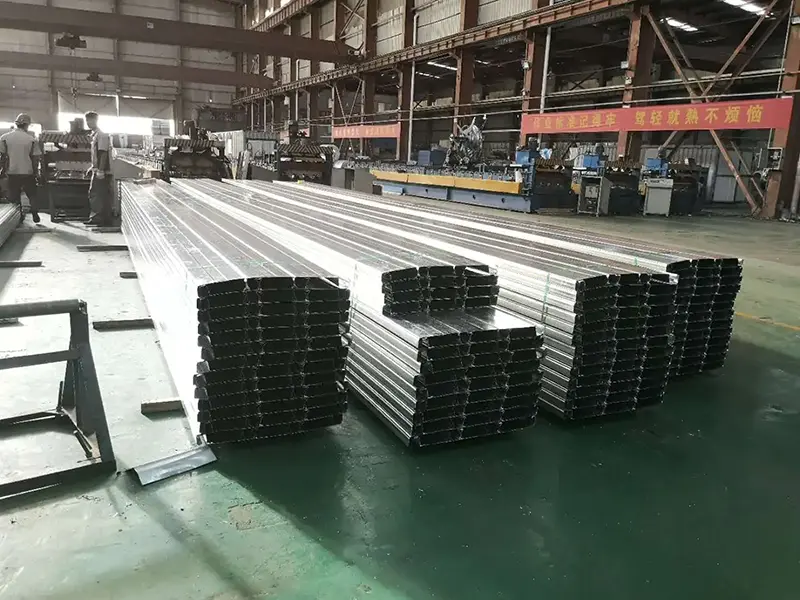

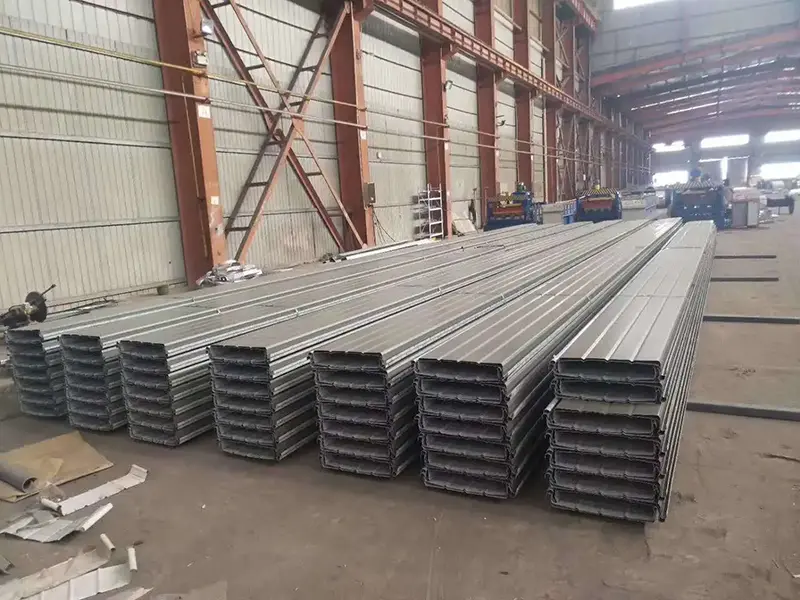

ओपन-प्रोफाइल डेकिंग, जसे की YX76-305-915 आणि YX75-300-880, ओपन टॉपसह रिब्स वैशिष्ट्यीकृत करतात. हे डिझाइन साइटवर मजबुतीकरण बार आणि रूट युटिलिटी लाइन्स ठेवणे सोपे करते. YX60-263-790 आणि YXB65-185-555 सह क्लोज्ड-प्रोफाइल मॉडेल्स, उलट दृष्टीकोन घेतात: बरगड्या पूर्णपणे बंद असतात, ज्यामुळे एक सपाट खालचा भाग आणि अधिक चांगली आग प्रतिरोधकता निर्माण होते.

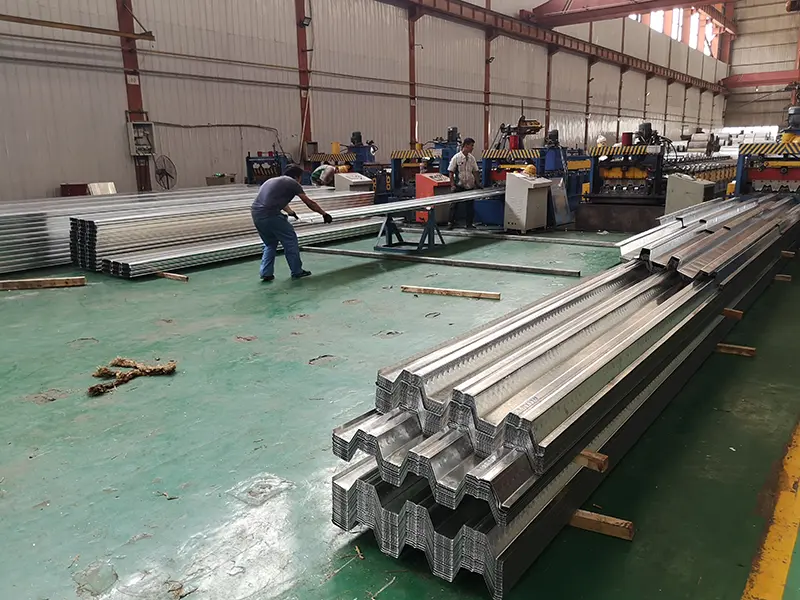

बेस मटेरियलसाठी, DX51D+Z, Q235, आणि Q345 सारख्या ग्रेडमधील हॉट-डिप गॅल्वनाइज्ड स्टील कॉइल्स वापरल्या जातात. झिंक कोटिंगचे वजन 40 ते 600 g/m² पर्यंत समायोजित केले जाऊ शकते जेणेकरुन विशिष्ट गंजरोधक गरजा जुळतील. 21-स्टेज रोल-फॉर्मिंग प्रक्रिया प्रत्येक प्रकल्पाच्या सानुकूलित लांबीसह पटलांना आकार देते. प्रतिष्ठापन कर्मचारी सामान्यत: प्रतिदिन 2,000-3,000 m² कव्हर करू शकतात.

इंटिग्रेटेड स्ट्रक्चरल सिस्टीम तयार करण्यासाठी, पॅनल्सला स्टीलच्या बीममध्ये वेल्डेड केले जाते थ्रू-डेक शीअर स्टड वापरून, तर समीप पटल विशेष क्लॅम्पिंग टूल्सने जोडलेले असतात.

फील्ड-प्रमाणित कामगिरी

1. यांत्रिक गुणधर्म: मोजलेली लोड-असर क्षमता

उदाहरण म्हणून YX75-300-880 ओपन-प्रोफाइल डेक घ्या. 75 मिमीच्या बरगडीची उंची, 300 मिमी बरगडी अंतर आणि 880 मिमी प्रभावी रुंदीसह, 1.0 मिमी जाड आवृत्ती 135 सेमी⁴/मी जडत्वाचा एक क्षण वितरीत करते. बांधकाम-स्टेज लोड क्षमता 3.2 kN/m² आहे, आणि संमिश्र स्लॅबची अंतिम क्षमता 8.5 kN/m² पर्यंत पोहोचते. जेव्हा जाडी 1.2 मिमी पर्यंत वाढते, तेव्हा जडत्वाचा क्षण 190 cm⁴/m पर्यंत वाढतो, अंतिम क्षमता 12.0 kN/m² पर्यंत ढकलतो.

YX51-342-1025 मॉडेल अशीच कथा सांगते. त्याचा सामग्री वापर दर 82% आहे आणि 1.0 मिमी पॅनेल 20.13 cm³/m च्या विभाग मॉड्यूलससह 63.50 cm⁴/m च्या जडत्वाचा क्षण प्रदान करते.

2. सामग्रीची ताकद आणि थकवा कामगिरी

235 MPa ते 550 MPa पर्यंत, 340 आणि 700 MPa मधील अंतिम तन्य शक्तीसह उत्पन्नाची ताकद विस्तृत श्रेणीमध्ये समायोजित केली जाऊ शकते. डायनॅमिक लोडिंग अंतर्गत, EU EN1993-1-3 मध्ये निर्दिष्ट केल्यानुसार, थकवा जीवन 2 दशलक्ष चक्रांपर्यंत पोहोचते. मीठ फवारणी चाचणीमध्ये, गॅल्वनाइज्ड पॅनल्स 2,000 तासांपर्यंत लाल गंज न दिसू शकतात, जे किनार्यावरील वातावरणात 25 वर्षांपेक्षा जास्त सेवा आयुष्यासाठी अनुवादित करतात.

3. बरगडी उंची आणि विभाग ऑप्टिमायझेशन

51 मिमी बरगडीच्या उंचीच्या विभागात त्याचा आकार अनुकूल करण्यासाठी फ्लुइड डायनॅमिक्स सिम्युलेशन केले गेले आहे. 120 मिमी काँक्रिट स्लॅबसह, ते 3.5 kN/m² ची उभ्या लोड-असर क्षमता प्राप्त करते आणि तुलनात्मक 35 मिमी बरगडी डिझाइनपेक्षा 42% जास्त लवचिक कडकपणा देते. मर्यादित घटकांचे विश्लेषण 233 मिमी रिब पिच विभागासाठी 0.92 च्या लोड ट्रान्सफर एकसमान गुणांकाची पुष्टी करते, जे 25% ताण एकाग्रता टाळण्यास मदत करते जे सहसा पारंपारिक डेकिंगमध्ये दिसून येते.

4. भूकंप आणि अग्निरोधक: चाचणीद्वारे सत्यापित

भूकंपाच्या कामगिरीकडेही दुर्लक्ष केले जात नाही. निवडलेले मॉडेल तीव्रता 8 झोनसाठी डिझाइन आवश्यकता पूर्ण करतात. अग्निशामक चाचणी देखील आयोजित केली गेली आहे: बंद-प्रोफाइल उत्पादने स्प्रे-लागू फायरप्रूफिंगची आवश्यकता न ठेवता फायर रेटिंग आवश्यकता पूर्ण करतात.

तांत्रिक डेटा विहंगावलोकन

खालील सारणी मानक उत्पादन पॅरामीटर्सचा सारांश देते. विशिष्ट प्रकल्प आवश्यकतांसाठी सानुकूलन उपलब्ध आहे.

मुख्य मॉडेल तपशील

मुख्य कार्यप्रदर्शन वैशिष्ट्ये

1. दुहेरी कार्यक्षमता.एक उत्पादन दोन उद्देश पूर्ण करते: बांधकामादरम्यान कायमस्वरूपी फॉर्मवर्क आणि स्लॅब सेवेत आल्यावर तन्य मजबुतीकरण. यामुळे साहजिकच एकूण स्टीलचा वापर कमी होतो.

2. बांधकाम कार्यक्षमता.टप्प्याटप्प्याने काँक्रिट ओतणे, अनेक मजले एकाच वेळी स्थापित केले जाऊ शकतात. 2,000-3,000 m² चे दैनिक इंस्टॉलेशन कव्हरेज प्रकल्पांना जलद गतीने चालवते.

3. पडताळणी करण्यायोग्य यांत्रिक गुणधर्म.उत्पादन शक्ती 235 ते 550 MPa पर्यंत समायोजित करण्यायोग्य आहे आणि संमिश्र स्लॅब लोड क्षमता चाचणीद्वारे पुष्टी केली गेली आहे. मॉडेल वैशिष्ट्यांची संपूर्ण श्रेणी निवडीसाठी उपलब्ध आहे.

4. गंज प्रतिकार.40 ते 600 g/m² पर्यंत सानुकूल करण्यायोग्य गॅल्वनायझेशन पातळी आणि 2,000 तासांपर्यंत मीठ स्प्रे प्रतिरोधासह, पॅनेल किनारपट्टीच्या प्रदेशात 25 वर्षांपेक्षा जास्त सेवा आयुष्य देतात.

5. प्रोफाइल लवचिकता.ओपन-रिब प्रोफाइल मजबुतीकरण प्लेसमेंट आणि युटिलिटी रूटिंग सुलभ करतात, तर बंद-रिब प्रोफाइल सपाट खाली आणि सुधारित आग प्रतिरोध देतात. योग्य निवड प्रकल्पाच्या प्राधान्यांवर अवलंबून असते.

डिझाइन आणि स्थापना विचार

ओपन-प्रोफाइल डेकिंगसाठी:साइटवर मजबुतीकरण प्लेसमेंट किंवा रिब्सच्या आत युटिलिटी रूटिंग आवश्यक असताना हा प्रकार चांगला कार्य करतो. लक्षात ठेवा की प्रकल्पाच्या फायर रेटिंगवर अवलंबून, अतिरिक्त अग्निरोधक उपाय आवश्यक असू शकतात.

बंद-प्रोफाइल डेकिंगसाठी:छताला जोडण्यासाठी फ्लॅट अंडरसाइड इच्छित असल्यास, किंवा स्प्रे-लागू फायरप्रूफिंग टाळण्याचे उद्दिष्ट असल्यास, बंद-प्रोफाइल मॉडेल अधिक योग्य आहेत.

किनारी किंवा संक्षारक वातावरणासाठी:एक जड जस्त लेप, 600 g/m² पर्यंत, निर्दिष्ट करणे आवश्यक आहे. कार्यक्षमतेची पडताळणी करण्यासाठी विनंती केल्यावर सॉल्ट स्प्रे चाचणी अहवाल उपलब्ध आहेत.

स्थापनेदरम्यान:शिअर स्टड्स डेकमधून स्टीलच्या बीममध्ये निर्दिष्ट पॅटर्न आणि काठाच्या अंतरानुसार वेल्डेड करणे आवश्यक आहे. समीप पटलांना क्लॅम्पिंग टूल्सने घट्ट जोडले जाणे आवश्यक आहे आणि विक्षेपण नियंत्रित करण्यासाठी काँक्रीट ओतताना तात्पुरते समर्थन तपासले पाहिजे.

ठराविक अनुप्रयोग

1.उंच-उंच आणि अति-उच्च-उंच स्टीलच्या संरचनांना विश्वसनीय मजला आणि छप्पर प्रणाली आवश्यक आहे आणि लोड-बेअरिंग डेकिंग त्या भूमिकेत बसते.

2.स्टेडियम आणि विमानतळ टर्मिनल्ससह मोठ्या-स्पॅन सार्वजनिक इमारतींना प्रणालीच्या संरचनात्मक कार्यक्षमतेचा फायदा होतो.

3.लॉजिस्टिक वेअरहाऊस आणि औद्योगिक प्लांट बहुतेक वेळा ऑपरेटिंग प्लॅटफॉर्म आणि मजल्यांसाठी या पॅनेलचा वापर करतात.

4.घट्ट वेळापत्रक आणि स्टेज्ड वर्कफ्लोसह कोणताही स्टील स्ट्रक्चर प्रकल्प ही प्रणाली ऑफर करत असलेल्या जलद स्थापनेचा लाभ घेऊ शकतो.

वारंवार विचारले जाणारे प्रश्न

1. ओपन-प्रोफाइल आणि बंद-प्रोफाइल लोड-बेअरिंग डेकिंगमध्ये काय फरक आहे?

ओपन-प्रोफाइल डेकिंगमुळे बरगड्यांचा वरचा भाग उघड होतो, जे मजबुतीकरण प्लेसमेंट आणि युटिलिटी इन्स्टॉलेशन सुलभ करते. क्लोज्ड-प्रोफाइल डेकिंग बरगड्यांना पूर्णपणे वेढून टाकते, परिणामी खाली सपाट बनते आणि स्प्रे कोटिंगशिवाय अधिक चांगली आग प्रतिरोधक असते. निवड स्ट्रक्चरल, फायर आणि आर्किटेक्चरल गरजांवर अवलंबून असते.

2. झिंक कोटिंगचे वजन कसे निवडले जाते?

हे प्रामुख्याने पर्यावरणीय प्रदर्शनावर अवलंबून असते. अंतर्गत अनुप्रयोग सामान्यत: 120-275 g/m² चे मानक कोटिंग वापरतात. किनार्यावरील किंवा अत्यंत संक्षारक वातावरणात 600 g/m² पर्यंत जड कोटिंग्जची आवश्यकता असते. प्रकल्पाच्या परिस्थिती जाणून घेतल्यावर आम्ही योग्य तपशील निश्चित करण्यात मदत करू शकतो.

3. दिलेल्या स्पॅन आणि लोडसाठी मी कोणती बरगडी उंची निवडली पाहिजे?

75 मिमी सारख्या उच्च रिब्स, जास्त कडकपणा आणि भार क्षमता प्रदान करतात, ज्यामुळे लांब स्पॅन किंवा जास्त भार येऊ शकतो. खालच्या फासळ्या, सुमारे 51 मिमी, लहान स्पॅन आणि हलक्या भारांसाठी चांगले काम करतात. इष्टतम प्रोफाइल आणि जाडीची पुष्टी करण्यासाठी संरचनात्मक गणना नेहमी केली पाहिजे.

4. तात्पुरत्या शोरिंगशिवाय पॅनेल स्थापित केले जाऊ शकतात?

हे पॅनेल प्रोफाइल, जाडी, स्पॅन आणि बांधकाम भार यावर अवलंबून असते. काही कॉन्फिगरेशन्स ठराविक स्पॅनपर्यंत शोरिंग-फ्री इंस्टॉलेशनसाठी डिझाइन केल्या आहेत. निर्मात्याच्या स्पॅन टेबलचा सल्ला घ्यावा, आणि स्ट्रक्चरल इंजिनियरने बांधकाम क्रम सत्यापित करणे आवश्यक आहे.

5. लोड-बेअरिंग फ्लोअर डेकिंगवर कोणते मानक लागू होतात?

प्राथमिक संदर्भ GB 55004-2021 (संमिश्र संरचनांसाठी अनिवार्य कोड) आणि राष्ट्रीय मानक ॲटलस 05SG522 आहेत. थकवा आणि थंड-निर्मित डिझाइनसाठी, EN1993-1-3 अनेकदा उद्धृत केले जाते. विनंती केल्यावर सामग्री प्रमाणपत्रे आणि चाचणी अहवाल प्रदान केले जाऊ शकतात.
