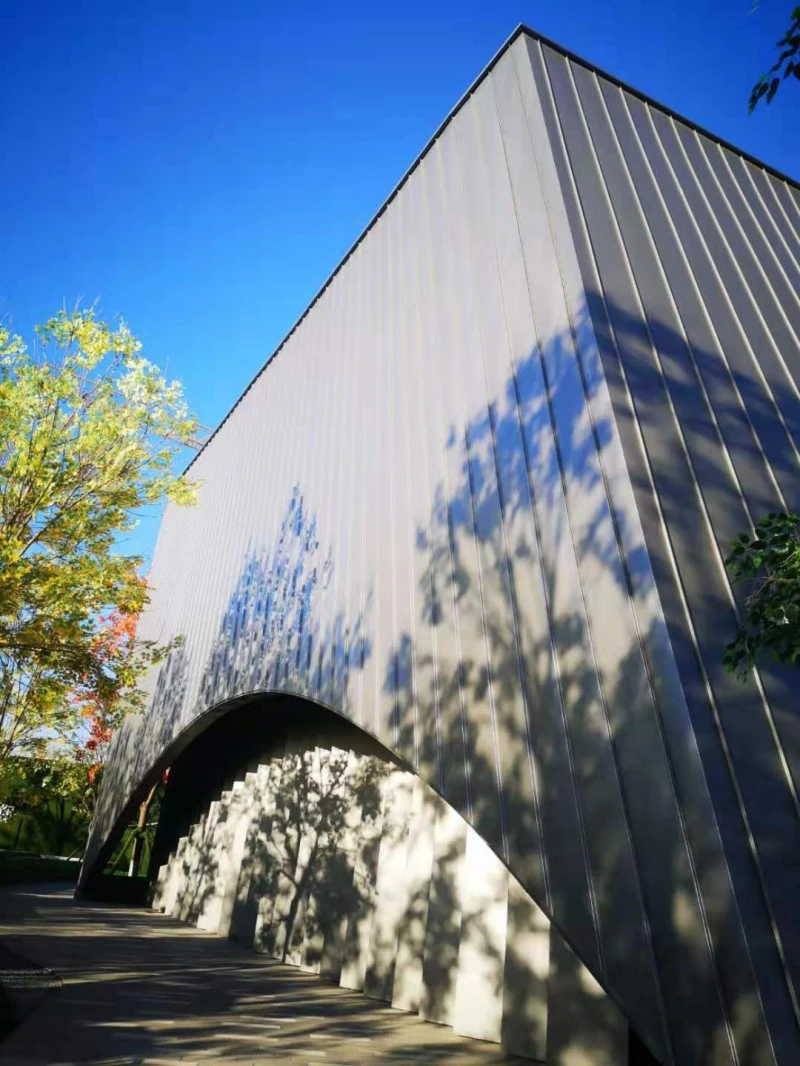

Alu-Mg-Mn रूफिंग पॅनल्स हे AA3004 ॲल्युमिनियम मिश्र धातुच्या पट्टीपासून तयार केलेले सीम छप्पर आणि भिंतींच्या प्रणालीसाठी रोल-फॉर्म केलेले आहेत. मिश्रधातूमध्ये मँगनीज आणि मॅग्नेशियम असतात, जे एकत्रितपणे ताकद आणि गंज प्रतिरोधक क्षमता सुधारतात आणि लांब-स्पॅन छप्परांसाठी सामग्री पुरेशी हलकी ठेवतात. SENBO रोल तयार होण्यापूर्वी येणाऱ्या मिश्रधातूचा दर्जा, स्वभाव आणि कोटिंगची जाडी तपासते आणि उत्पादन लाइन नियमित अंतराने बरगडीची उंची आणि पॅनेलच्या रुंदीचे निरीक्षण करते. हे तयार प्रोफाइल निर्दिष्ट सहिष्णुतेमध्ये ठेवण्यास मदत करते.
Alu-Mg-Mn रूफिंग पॅनेल पृष्ठभाग PVDF फ्लोरोकार्बन प्रणालीने तयार होण्यापूर्वी लेपित केले जाते ज्यामध्ये कमीतकमी 70% फ्लोरोकार्बन राळ असते. साफसफाई आणि क्रोमेट उपचारानंतर कोटिंग सतत ओळीवर लागू केली जाते, ज्यामुळे आसंजन आणि रंग एकरूपता सुधारते. छप्पर प्रणाली टी-आकाराच्या क्लिपसह स्टँडिंग सीम प्रोफाइल वापरते. छताच्या उताराच्या बाजूने हालचाल करण्यास परवानगी देताना क्लिप पॅनेलला प्युर्लिनला धरून ठेवतात, त्यामुळे थर्मल विस्तार आणि आकुंचन शिवणांवर ताण देत नाही. यांत्रिकरित्या लॉक केलेले संयुक्त सीलंटवर अवलंबून न राहता वॉटरटाइट अडथळा बनवते.
| आयटम | मूल्य | आधार / नोंद |
|---|---|---|
| बेस मिश्रधातू | AA3004 (AlMg1Mn1) | Mn 1.0–1.5%, Mg 0.8–1.3%, शिल्लक Al |
| जाडी | 0.7-1.2 मिमी | नालीदार प्रोफाइलसाठी 0.6 मिमी शक्य आहे |
| सामान्य प्रोफाइल | YX65-300, YX65-430, YX65-500 | स्थायी शिवण; सानुकूल विभाग उपलब्ध |
| घनता | 2.73 g/cm³ | सुमारे एक तृतीयांश स्टील |
| तन्य शक्ती | 240–285 MPa | H36/H46 स्वभाव |
| उत्पन्न शक्ती | ≥190 MPa | किमान |
| वाढवणे | ≥3% | ब्रेकच्या वेळी |
| थर्मल विस्तार गुणांक | ०.००००२३ /°से | 20-100°C |
| फायर रेटिंग | A1 | ज्वलनशील |
| सेवा जीवन | >50 वर्षे | कोटिंग वॉरंटी 15-20 वर्षे |
| संबंधित मानके | GB 50345, GB 50207, EN 573-3 | डिझाइन आणि साहित्य संदर्भ |
स्टीलसाठी 7.85 g/cm³ च्या तुलनेत ॲल्युमिनियमची घनता 2.73 g/cm³ आहे. AA3004 पॅनेलपासून बनवलेल्या छताचे वजन स्टीलच्या छताइतके एक तृतीयांश इतके असते. डेड लोडमधील ही घट एकूण छताच्या संरचनेसाठी 30% पर्यंत पोहोचू शकते, ज्यामुळे लहान purlins, स्तंभ आणि पाया तयार होतात. 240 ते 285 MPa ची तन्य शक्ती स्टँडिंग सीम प्रोफाइलसाठी आणि पॅनेलसाठी पुरेशी आहे ज्यांना लांब पल्ल्यांवरील वाऱ्याच्या उत्थानास प्रतिकार करणे आवश्यक आहे.
हवेच्या संपर्कात आल्यावर, ॲल्युमिनियम एक दाट ऑक्साईड फिल्म विकसित करते जे बेस मेटलचे पुढील ऑक्सिडेशनपासून संरक्षण करते. चाचणी साधारण वातावरणीय परिस्थितीत सुमारे 0.5 मायक्रोमीटर वार्षिक गंज नुकसान दर्शवते. 0.7 मिमी पॅनेलमध्ये 100 वर्षांनंतरही सुमारे 0.65 मिमी जाडी असेल. पीव्हीडीएफ कोटिंग औद्योगिक प्रदूषण आणि मीठ फवारणीपासून संरक्षणात्मक थर जोडते. हे घटक बेस मेटलसाठी 50 वर्षांहून अधिक डिझाइन आयुष्याला समर्थन देतात.

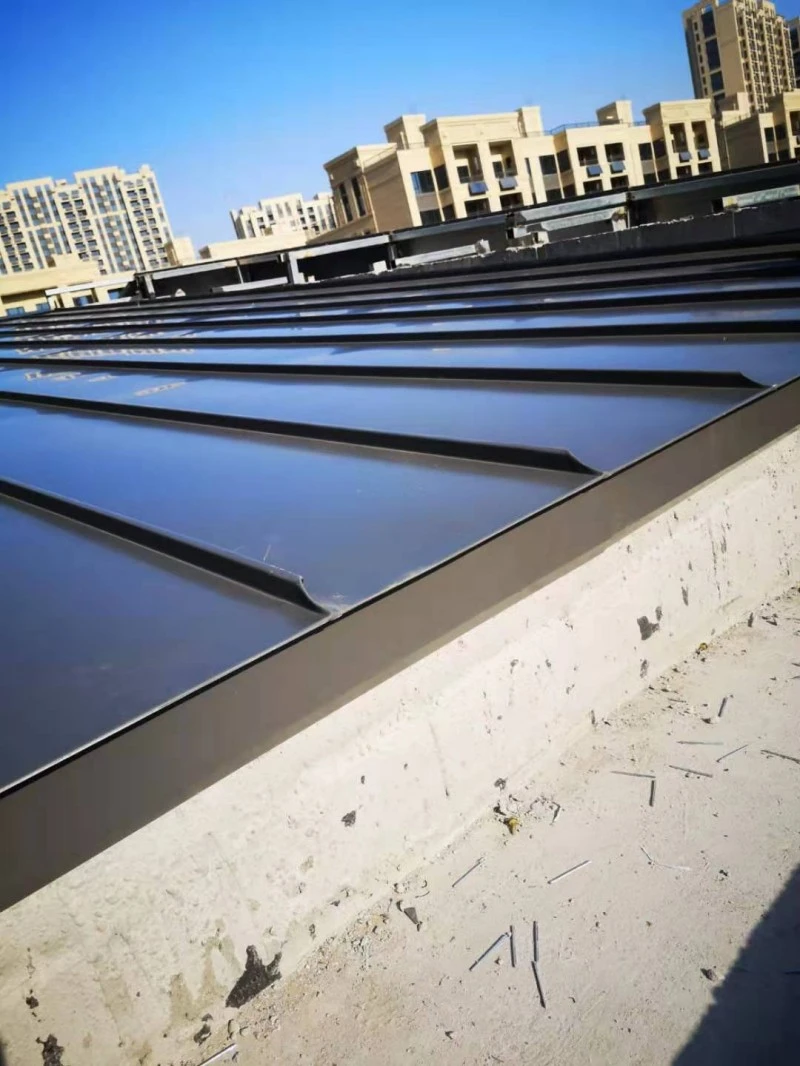

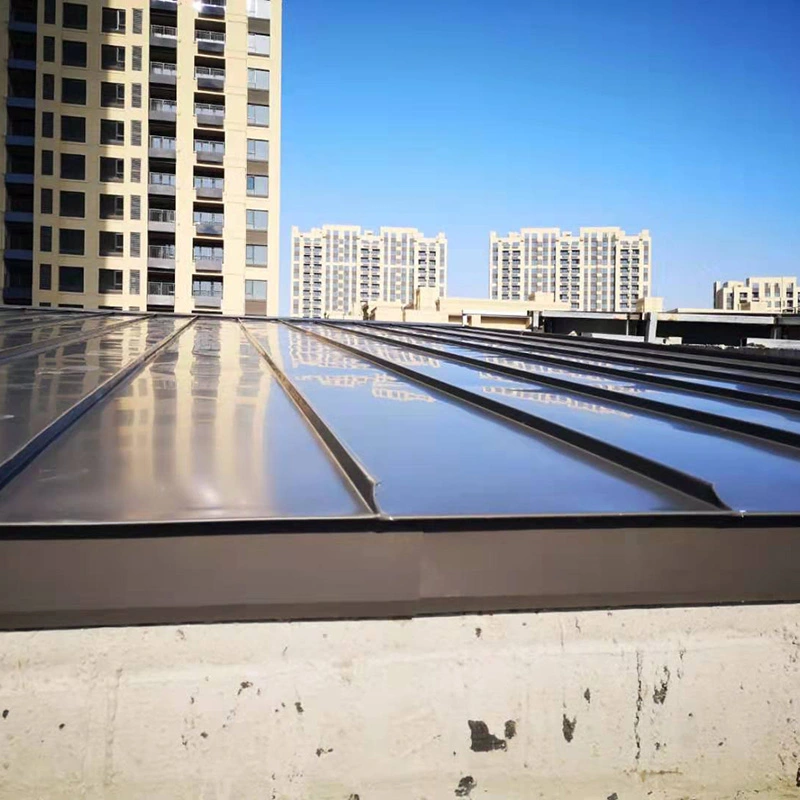

स्टँडिंग सीम सिस्टीम स्लाइडिंग टी-क्लिप्स वापरते जे प्रत्येक पॅनेलला छताच्या उताराच्या बाजूने purlins ला जोडलेले राहून हलवू देते. हे निश्चित बिंदूंवर ताण निर्माण होण्यास प्रतिबंध करते आणि पॅनेलचे विकृतीकरण टाळते. एंड लॅप्सशिवाय 120 मीटर लांबीपर्यंत सिंगल पॅनेल तयार केले जाऊ शकतात, जे संभाव्य गळतीचे मार्ग काढून टाकतात आणि एकूणच जलरोधकता सुधारतात. स्थापना सहिष्णुता 3 मिमीच्या आत नियंत्रित केली जाते आणि पूर्वनिर्मित प्रणाली पारंपारिक पद्धतींच्या तुलनेत 30% पेक्षा जास्त बांधकाम वेळ कमी करते.
छप्पर प्रणाली वर्ग A1 फायर रेटिंग प्राप्त करते. ॲल्युमिनियम 660 डिग्री सेल्सिअस तापमानात वितळते आणि आगीत छप्पर संपूर्ण पृष्ठभागावर ज्योत पसरवण्याऐवजी स्थानिक पातळीवर जळते. हे उष्णता आणि धूर बाहेर पडू देऊन अग्निशमन प्रयत्नांना मदत करते. विजेच्या संरक्षणासाठी, किमान 0.7 मिमी जाडीचे पॅनेल्स GB 50057 अंतर्गत एअर टर्मिनेशन डिव्हाइसेस म्हणून काम करू शकतात, ज्यामुळे वेगळ्या लाइटनिंग रॉड्स आणि अतिरिक्त छतावरील प्रवेशाची आवश्यकता दूर होते.
AA3004 मध्ये अधिक मँगनीज आणि मॅग्नेशियम असते, जे उच्च शक्ती आणि चांगले गंज प्रतिकार देते. हे बहुतेकदा उभे शिवण छतांसाठी निवडले जाते ज्यांनी पॅनेलची जाडी न वाढवता जास्त वारा भार किंवा जास्त काळ हाताळला पाहिजे.

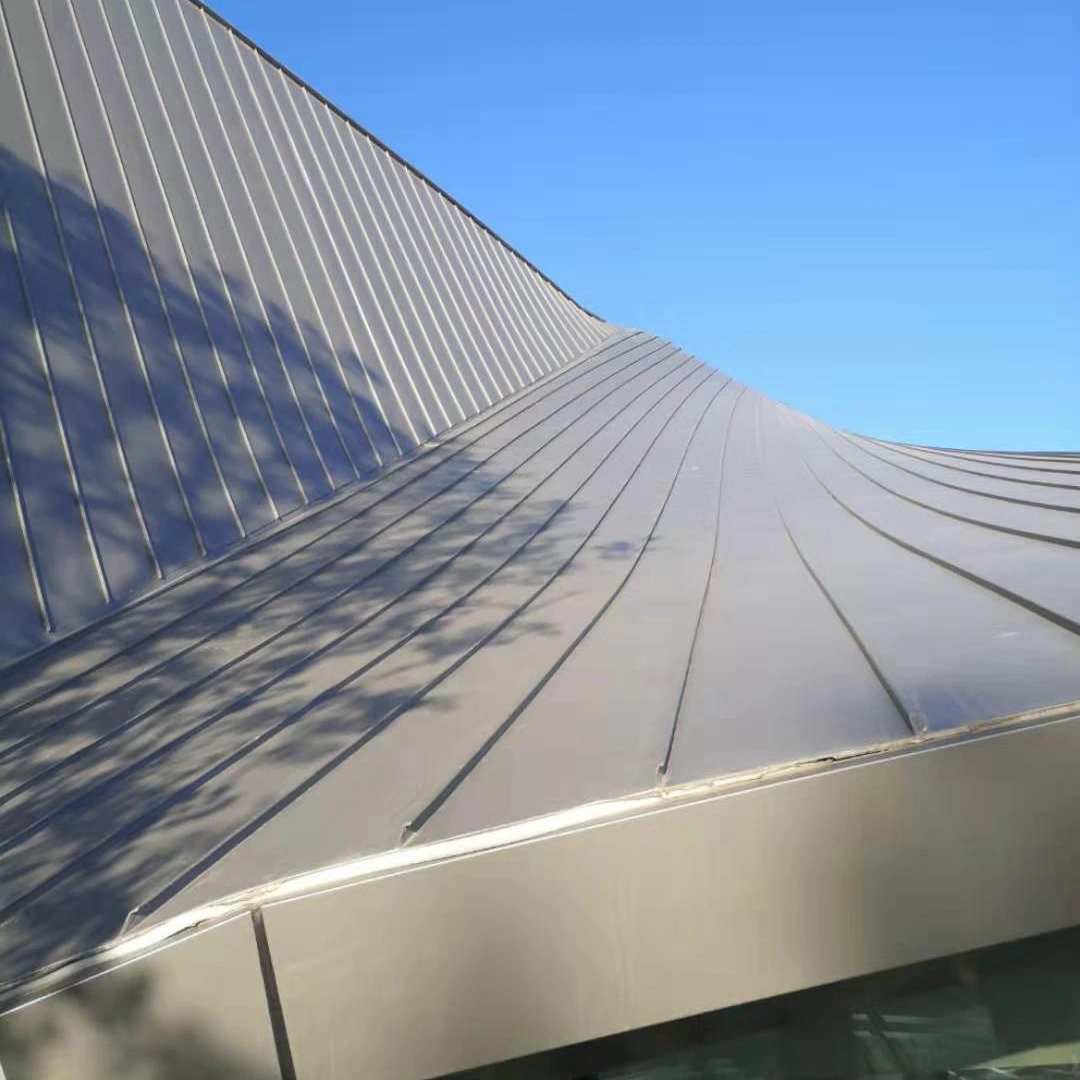

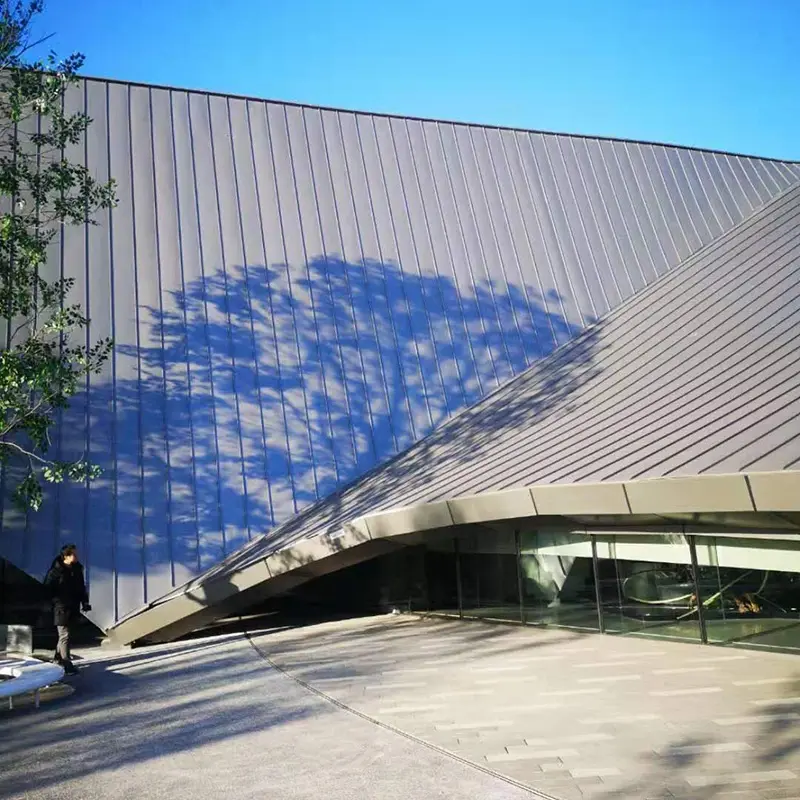

होय, मिश्रधातू रोल-फॉर्म किंवा वक्र आकारात दाबून ब्रेक केला जाऊ शकतो. किमान त्रिज्या पॅनेल प्रोफाइल, सामग्रीचा स्वभाव आणि कोटिंगच्या जाडीवर अवलंबून असते. पुरवठादाराने पॅनेल तयार करण्यापूर्वी व्यवहार्यतेची पुष्टी केली पाहिजे.
बहुतेक तपशीलांसाठी 5% उतार मानक आहे. सतत पटल आणि काळजीपूर्वक सील केल्याने खालचा उतार शक्य होऊ शकतो, परंतु प्रकल्प अभियंत्याने स्थानिक पावसाची तीव्रता आणि वाऱ्याच्या परिस्थितीसाठी डिझाइनची पडताळणी करणे आवश्यक आहे.
बाष्प नियंत्रण थर सामान्यतः इन्सुलेशनच्या उबदार बाजूला समाविष्ट केला जातो ज्यामुळे छताच्या आतील बाजूस संक्षेपण होऊ नये. अचूक स्तर इमारतीचा वापर आणि हवामान यावर अवलंबून असतात. छप्पर प्रणालीच्या डिझाइनरने संपूर्ण असेंब्ली निर्दिष्ट केली पाहिजे.
साहित्य प्रमाणपत्रांनी मिश्रधातूचा दर्जा, स्वभाव, यांत्रिक गुणधर्म आणि कोटिंग प्रकार याची पुष्टी केली पाहिजे. उत्पादन तपासणी कव्हर पॅनेलची रुंदी, बरगडी उंची आणि लांबी. मोठ्या प्रकल्पांसाठी, कोटिंगची जाडी आणि चिकटपणासाठी नमुने तपासले जाऊ शकतात. ऑन-साइट रिसीव्हिंगने इंस्टॉलेशन सुरू होण्यापूर्वी पॅनेलची संख्या, प्रोफाइल आणि पृष्ठभागाची स्थिती तपासली पाहिजे.
