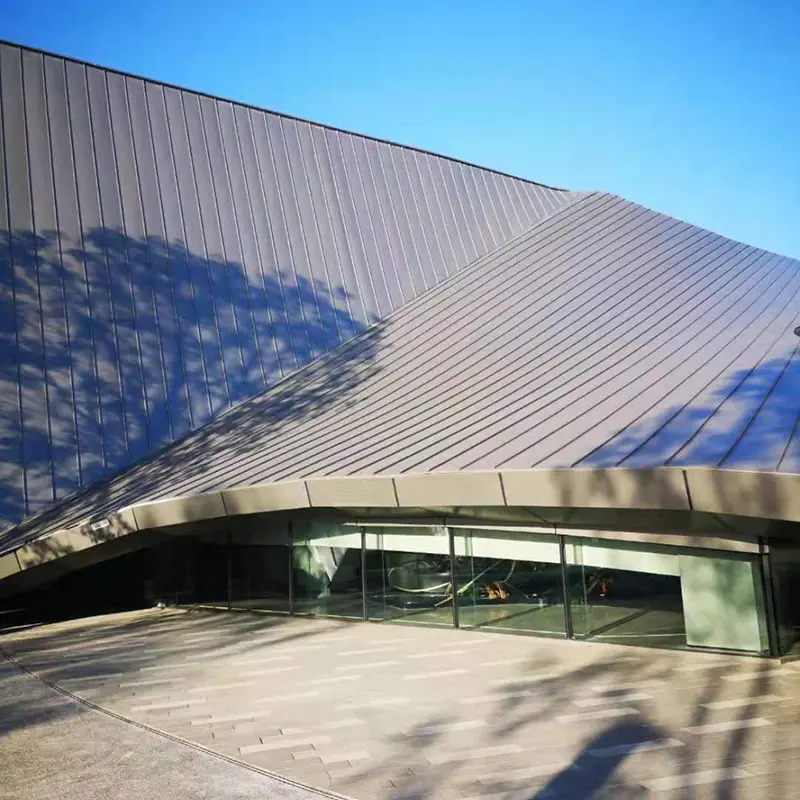

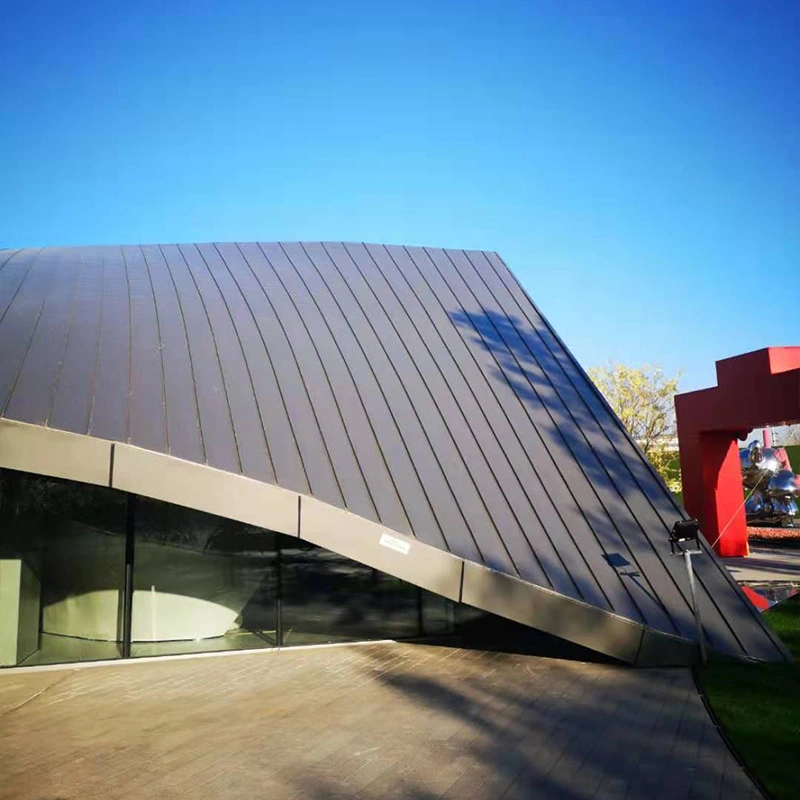

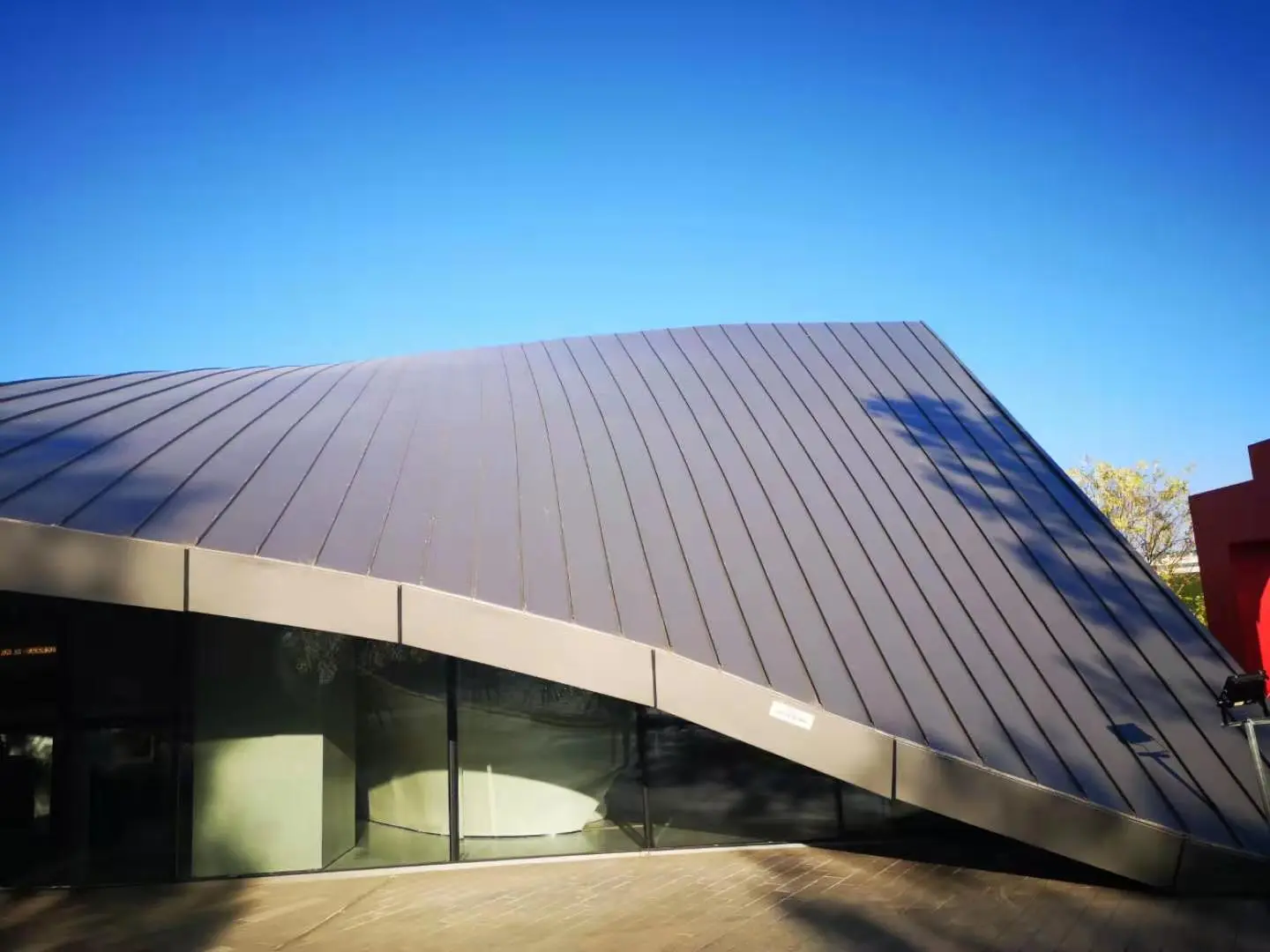

मेटल रूफिंग डेकोरेटिव्ह पॅनेल्स मेटल रूफ सिस्टमचा बाह्य व्हिज्युअल लेयर बनवतात, वॉटरप्रूफिंग लेयरपासून वेगळे स्थापित केले जातात. वॉटरप्रूफिंग खाली असलेल्या स्ट्रक्चरल रूफ पॅनेलद्वारे हाताळले जाते, तर सजावटीचे पॅनेल वास्तुशास्त्रीय स्वरूप व्यक्त करते आणि वॉटरप्रूफिंग झिल्लीसाठी शेडिंग, ध्वनिक सुधारणा आणि संरक्षण यासारखे दुय्यम फायदे प्रदान करते. SENBO या पॅनेलला मटेरियल सर्टिफिकेट आणि डायमेंशनल इन्स्पेक्शन रेकॉर्डसह पुरवते आणि प्रोजेक्ट टीम पॅनेल लेआउट आणि इन्स्टॉलेशन सिक्वेन्सिंगसाठी तांत्रिक सहाय्य पुरवते.
सजावटीच्या पॅनेल सामग्रीची निवड आवश्यक फॉर्म, वजन आणि हवामान प्रतिकार यावर अवलंबून असते. खालील पर्याय सामान्यतः वापरले जातात:
आर्किटेक्चरल ॲल्युमिनियम पॅनेलसाठी, PVDF फ्लोरोकार्बन कोटिंगची शिफारस केली जाते. राळ सामग्री किमान 70% असावी, आणि कोटिंगची जाडी YS/T 429.2 पूर्ण करणे आवश्यक आहे. PVDF अल्ट्राव्हायोलेट किरणांना मजबूत प्रतिकार प्रदान करते आणि कमीत कमी फेडिंग किंवा चॉकिंगसह 20 वर्षांहून अधिक काळ रंग स्थिरता राखते.
ड्युअल-लेयर मेटल छप्पर तयार करण्यासाठी सजावटीचा थर सामान्यत: वॉटरप्रूफिंगच्या वर स्थापित केला जातो. न्यू चायना इंटरनॅशनल एक्झिबिशन सेंटर फेज II च्या प्रवेशद्वाराच्या हॉलच्या छतामध्ये, खालपासून वरपर्यंत असेंब्ली होती: एक 0.8 मिमी Al-Zn प्रोफाईल शीट ज्यामध्ये वॉटरप्रूफ लेयर, वॉटरप्रूफ मेम्ब्रेन, थर्मल इन्सुलेशन, डेकोरेटिव्ह फ्रेमिंग सिस्टीम आणि डेकोरेटिव्ह पॅनलचा पृष्ठभाग होता. हे पृथक्करण वॉटरप्रूफिंगला सौंदर्याच्या थरापासून स्वतंत्र ठेवते.
| आयटम | मूल्य | संदर्भ किंवा नोट |
|---|---|---|
| नियमन मानक | JGJ 255-2012 | डेलाइटिंग छप्पर आणि धातूच्या छप्परांसाठी तांत्रिक तपशील |
| डिझाइन संदर्भ | 25CJ113-2 | मेटल पॅनेलसाठी आर्किटेक्चरल तपशील (II) |
| Al-Mg-Mn तन्य शक्ती | 240–285 MPa | AA3004 ग्रेड |
| Al-Mg-Mn उत्पन्न शक्ती | ≥190 MPa | AA3004 ग्रेड |
| पॅनेलची जाडी | सॉलिड ॲल्युमिनियम: 2.0-3.0 मिमी; प्रोफाइल केलेले शीट: 0.6-1.2 मिमी | प्रकार आणि डिझाइनवर अवलंबून आहे |
| हनीकॉम्ब कोर | सेल बाजू ≤9.53 मिमी; भिंत ≥0.07 मिमी | अंदाजे नियमित षटकोनी |
| लेप | PVDF (शिफारस केलेले) किंवा पॉलिस्टर | PVDF राळ सामग्री ≥70% |
| कोटिंग तापमान श्रेणी | -40°C ते 150°C | PVDF फ्लोरोकार्बन |
| गंज प्रतिकार | 4-6 वेळा गॅल्वनाइज्ड स्टील | उच्च-कार्यक्षमता Al-Zn कोटिंग |
| स्थापना पद्धती | स्टँडिंग सीम, हुक-ऑन, युनिटाइज्ड असेंब्ली | पॅनेल प्रकारावर अवलंबून आहे |
एका प्रमुख आंतरराष्ट्रीय विमानतळाच्या टर्मिनल 5 च्या विस्तारामध्ये मुख्य टर्मिनल, कॉन्कोर्सेस आणि बोर्डिंग ब्रिजमध्ये 267,000 m² धातूचे छप्पर वापरले गेले. डेकोरेटिव्ह पॅनेल्स 0.8 मिमी जाडीचे उच्च-शक्तीचे प्रोफाइल केलेले स्टील शीट होते ज्यामध्ये उच्च-सामग्रीचे अल-झेन कोटिंग होते जे मानक गॅल्वनाइज्ड स्टीलच्या चार ते सहा पट गंज प्रतिकार प्रदान करते. PVDF पृष्ठभाग -40°C आणि 150°C दरम्यान स्थिर राहिले, दीर्घकालीन UV संरक्षण देते. या प्रकल्पाला 2024 आर्किटेक्चरल वॉटरप्रूफिंग इंडस्ट्री सायन्स अँड टेक्नॉलॉजी अवॉर्ड्समध्ये मेटल एन्क्लोजर सिस्टम इंजिनिअरिंगसाठी सुवर्ण पुरस्कार मिळाला.
बीजिंगमधील न्यू चायना इंटरनॅशनल एक्झिबिशन सेंटरचा दुसरा टप्पा मेटल रूफिंगचा सुमारे 280,000 m² व्यापतो. नोंदणी हॉलच्या छतावर PVDF कोटिंगसह 3 मिमी जाडीच्या ॲल्युमिनियम पॅनेलचा सजावटीचा थर म्हणून वापर केला गेला, ज्याला ॲल्युमिनियम मिश्र धातुच्या चौरस ट्यूब फ्रेमिंगद्वारे समर्थन दिले गेले. सजावटीच्या थराच्या खाली, छतामध्ये 0.8 mm Al-Zn प्रोफाईल्ड स्टीलचा स्टँडिंग सीम असलेला जलरोधक थर, 160 kg/m³ घनतेवर एकूण 140 mm चे रॉक वूल इन्सुलेशनचे दोन स्तर, एक TPO झिल्ली आणि छिद्रयुक्त प्रोफाईल स्टीलचा ध्वनी-शोषक थर समाविष्ट आहे. वॉटरप्रूफिंगपासून सजावटीचे पॅनेल स्वतंत्रपणे स्थापित केले गेले, ज्यामुळे वॉटरटाइटनेसशी तडजोड न करता इच्छित व्हिज्युअल प्रभाव प्राप्त झाला.
Xuzhou Huaihai इंटरनॅशनल एक्स्पो सेंटरने पायऱ्यांची उंची आणि छेदनबिंदू असलेली सजावटीची पॅनेल प्रणाली वापरली. वरच्या कॉर्निसमध्ये 3 मिमी जाडीचे ॲल्युमिनियम लिबास वापरले होते आणि खालच्या कॉर्निसमध्ये 4 मिमी जाडीचे ॲल्युमिनियम कंपोझिट पॅनल्स वापरले होते. वक्रतेचे विश्लेषण करण्यासाठी आणि चार नॉन-कॉप्लॅनर शिरोबिंदू असलेल्या पॅनेलला सपाट स्वरूपात ऑप्टिमाइझ करण्यासाठी प्रोजेक्ट टीमने पॅरामेट्रिक मॉडेलिंगसाठी राइनो आणि ग्रासॉपरचा वापर केला. सजावटीचे छप्पर मॉड्यूलर इंस्टॉलेशनसह एकत्र केले गेले आणि संपूर्ण इमारतीच्या लिफाफाने टिकाऊपणा, वॉटरप्रूफिंग, थर्मल कार्यप्रदर्शन आणि स्ट्रक्चरल अखंडतेसाठी अभियांत्रिकी प्रमाणीकरण उत्तीर्ण केले.
झोंगगुआंकुन फोरमच्या कायमस्वरूपी साइटच्या मुख्य ठिकाणी 6,000 m² छताच्या क्षेत्रासाठी अनियमित दुहेरी वक्र ॲल्युमिनियम हनीकॉम्ब पॅनेल प्रणाली वापरली गेली. स्तरित कॉन्फिगरेशनमध्ये 1,000 पेक्षा जास्त अद्वितीय पॅनेल वैशिष्ट्यांची व्यवस्था करण्यात आली होती. सपोर्ट स्ट्रक्चरमध्ये ±15° इन-प्लेन रोटेशन आणि 75° आणि 105° दरम्यान कोनीय समायोजन करण्यास अनुमती देणाऱ्या मल्टी-डायरेक्शनल ऍडजस्टेबल ब्रॅकेटसह फॅन-आकाराचे रेडिएटिंग फ्रेमवर्क वापरले. कारखान्यातील एका फ्रेमवर्क युनिटवर दोन ते तीन हनीकॉम्ब पॅनेल्स एकत्र केले गेले, नंतर संपूर्ण मॉड्यूल्स म्हणून साइटवर स्थापित केले गेले. या पूर्वनिर्मित पध्दतीने पारंपारिक पद्धतींच्या तुलनेत बांधकामाचे वेळापत्रक जवळपास एक तृतीयांश कमी केले.
वॉटरप्रूफिंग लेयर ही एक सतत धातूची शीट किंवा पडदा आहे जी पाण्याच्या प्रवेशास प्रतिबंध करते. सजावटीचे पॅनेल त्याच्या वर बसते आणि त्याला वॉटरटाइट करण्याची आवश्यकता नाही. हे वेगळे करणे म्हणजे छताच्या हवामानाच्या प्रतिकारावर परिणाम न करता सजावटीचा थर छिद्रित, वक्र किंवा पॅनेलीकृत केला जाऊ शकतो.
Al-Mg-Mn मिश्रधातूच्या प्रोफाइल केलेल्या शीट्स वक्र आकारात बनवल्या जाऊ शकतात आणि अनेकदा गुळगुळीत, एकल-वक्र छतासाठी वापरल्या जातात. दुहेरी वक्र किंवा फ्री-फॉर्म पृष्ठभागांसाठी, ॲल्युमिनियम हनीकॉम्ब पॅनेल अधिक योग्य आहेत कारण सपाटपणा राखून ते जटिल, नॉन-प्लॅनर आकारात तयार केले जाऊ शकतात.
जेव्हा शक्य असेल तेव्हा समान पृष्ठभागासाठी सर्व पॅनेल समान कॉइल बॅचमधून आले पाहिजेत. जर एकाधिक बॅच अपरिहार्य असतील तर, रंगाचा फरक निर्दिष्ट ΔE मूल्यावर नियंत्रित केला पाहिजे. समान पेंट सिस्टीममधील PVDF कोटिंग्जमध्ये सातत्यपूर्ण रंग आणि चमक असते.
होय, देखावा बदलण्यासाठी किंवा थर्मल कार्यप्रदर्शन सुधारण्यासाठी विद्यमान छतावर सजावटीच्या धातूचे पटल जोडले जाऊ शकतात, बशर्ते विद्यमान संरचना अतिरिक्त वजनास समर्थन देऊ शकेल. पुढे जाण्यापूर्वी संरचनात्मक मूल्यांकन आवश्यक आहे.
पुरवठादारांनी ॲल्युमिनियम मिश्र धातु किंवा स्टील सब्सट्रेट, कोटिंग जाडी अहवाल आणि मितीय तपासणी रेकॉर्डसाठी सामग्री प्रमाणपत्रे प्रदान केली पाहिजेत. जटिल भूमितींसाठी, फॅब्रिकेशन ड्रॉइंग आणि पॅनेल शेड्यूलचे उत्पादन करण्यापूर्वी पुनरावलोकन केले पाहिजे. ऑन-साइट चेक प्राप्त करताना पॅनेलची परिमाणे, पृष्ठभाग पूर्ण करणे आणि वाहतुकीच्या नुकसानापासून मुक्ततेची पुष्टी करणे आवश्यक आहे.
