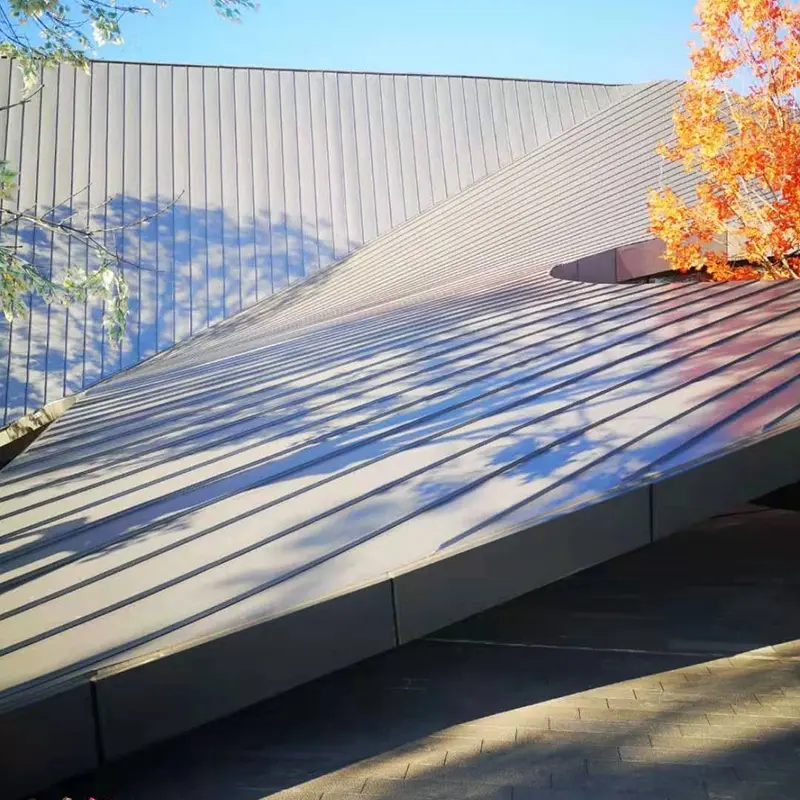

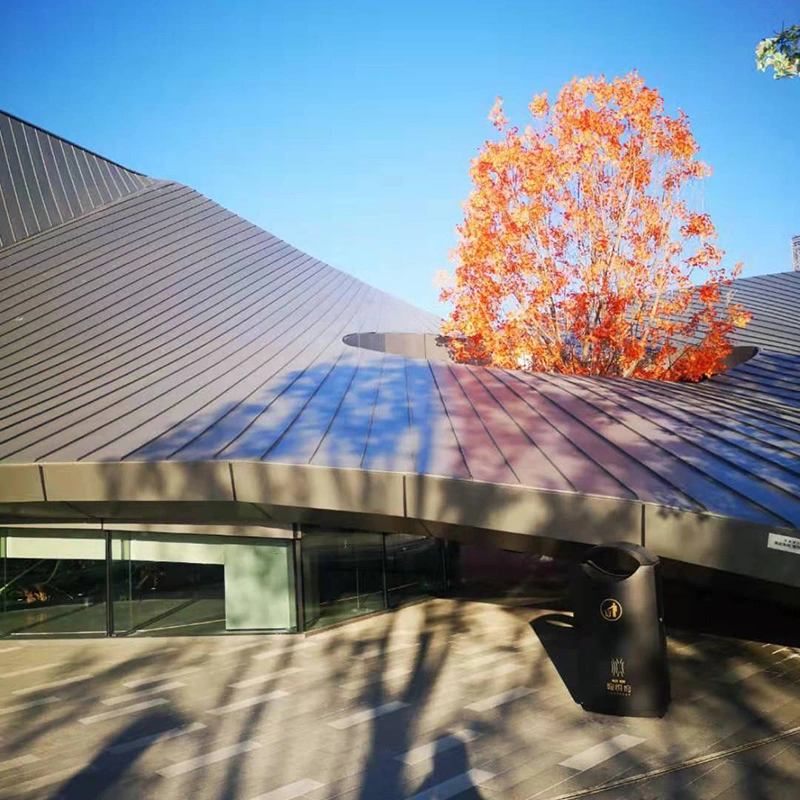

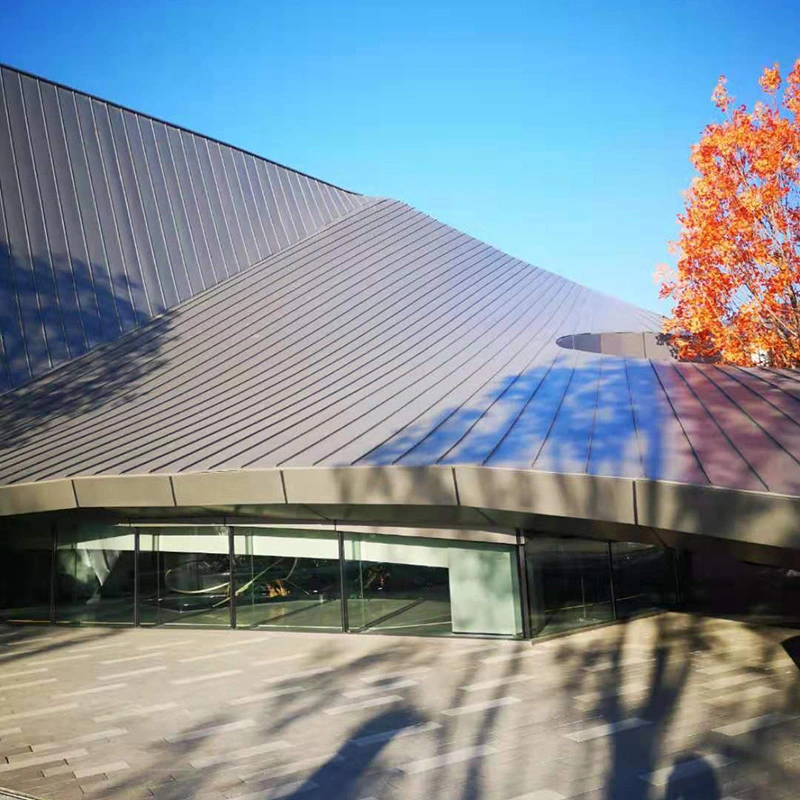

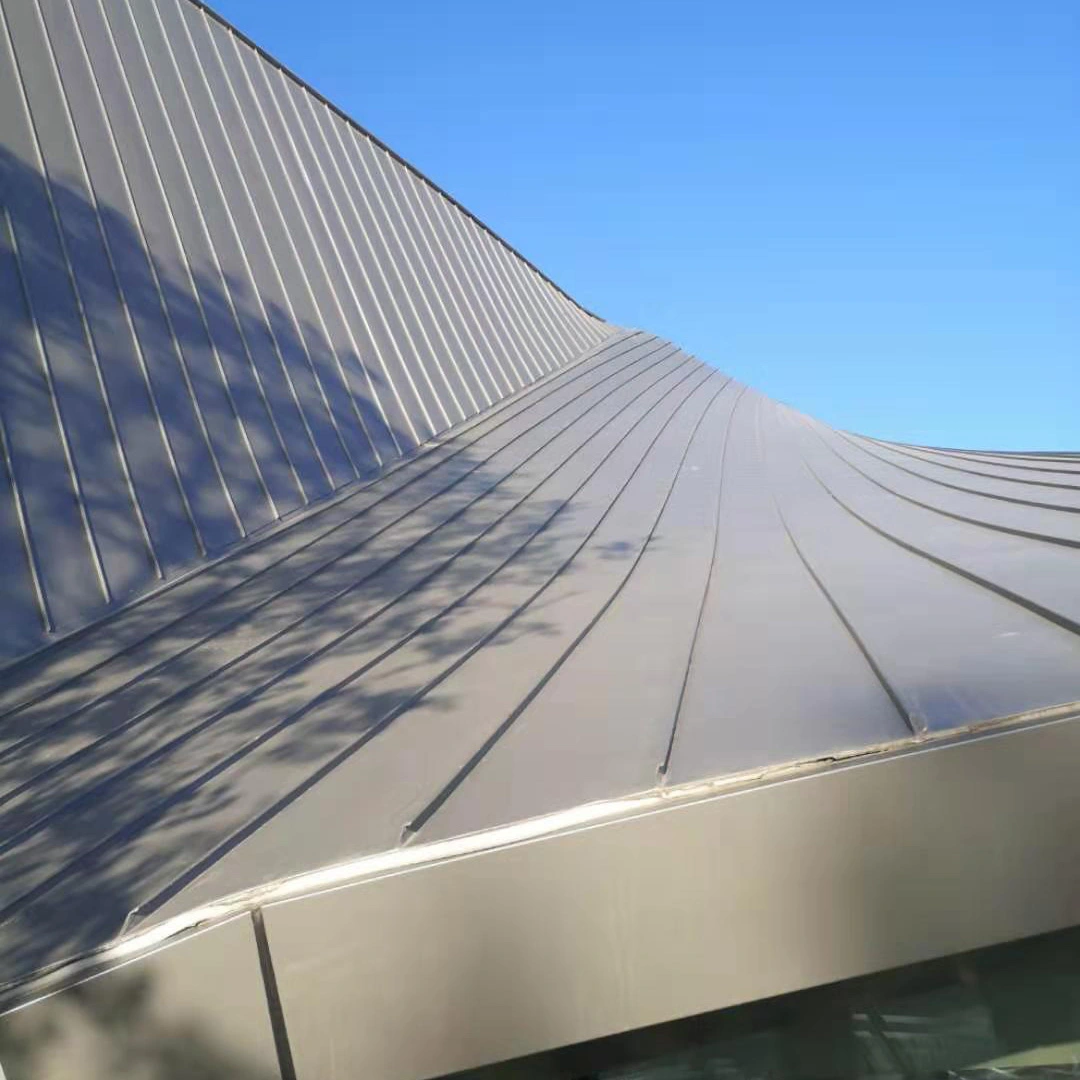

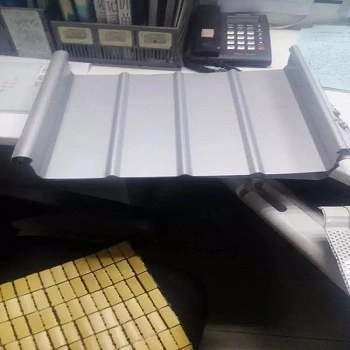

Alu-Mg-Mn अलॉय शीट्स AA3004 ॲल्युमिनियम पट्टीपासून रोल-फॉर्म केलेले आहेत स्टँडिंग सीम रूफ आणि वॉल सिस्टममध्ये वापरण्यासाठी. मिश्रधातूमध्ये सुधारित सामर्थ्य आणि गंज प्रतिरोधकतेसाठी मँगनीज आणि मॅग्नेशियम असते, ज्यामुळे ते मोठ्या सार्वजनिक इमारतींसाठी योग्य बनते जेथे लांब स्पॅन आणि कमी देखभाल आवश्यक असते. SENBO तयार होण्यापूर्वी मिश्रधातूचा दर्जा, तन्य गुणधर्म आणि कोटिंगची जाडी यावर इनकमिंग मटेरियल पडताळणी करते. प्रोफाईल निर्दिष्ट सहिष्णुतेमध्ये ठेवण्यासाठी उत्पादन कार्यसंघ बरगडी भूमिती आणि पॅनेलची रुंदी नियमित अंतराने तपासते.
AA3004 मध्ये अंदाजे 1.0% ते 1.5% मँगनीज, 0.8% ते 1.3% मॅग्नेशियम आणि थोड्या प्रमाणात सिलिकॉन, तांबे आणि जस्त असतात. हे फॉर्म्युलेशन स्ट्रक्चरल ताकदीसह फॉर्मेबिलिटी संतुलित करते. Alu-Mg-Mn मिश्र धातु शीट पृष्ठभागावर PVDF फ्लोरोकार्बन प्रणाली वापरून रोल तयार होण्यापूर्वी लेपित केले जाते ज्यामध्ये किमान 70% राळ सामग्री असते. कोटिंग प्रक्रिया सतत ओळीवर चालते आणि त्यात स्वच्छता, क्रोमेट उपचार, प्राइमर आणि टॉपकोट यांचा समावेश होतो. तयार कोटिंग सातत्यपूर्ण रंग आणि दीर्घकालीन हवामान प्रतिकार प्रदान करते.
| मालमत्ता | मूल्य | आधार / टिप्पणी |
|---|---|---|
| बेस मिश्रधातू | AA3004 (AlMg1Mn1) | Mn 1.0–1.5%, Mg 0.8–1.3%, शिल्लक Al |
| जाडी | 0.7-1.2 मिमी | नालीदार प्रोफाइलसाठी 0.6 मिमी शक्य आहे |
| सामान्य प्रोफाइल | YX65-300, YX65-400, YX65-430, YX65-500 | स्थायी शिवण; विनंतीनुसार इतर विभाग |
| घनता | 2.73 g/cm³ | सुमारे एक तृतीयांश स्टील |
| तन्य शक्ती | 240–285 MPa | H36/H46 स्वभाव |
| उत्पन्न शक्ती | ≥190 MPa | किमान |
| वाढवणे | ≥3% | ब्रेकच्या वेळी |
| थर्मल विस्तार गुणांक | ०.००००२३ /°से | 20-100°C |
| फायर रेटिंग | A1 | ज्वलनशील |
| सेवा जीवन | >50 वर्षे | कोटिंग वॉरंटी 15-20 वर्षे |
| संबंधित मानके | GB 50345, GB 50207, EN 573-3 | डिझाइन आणि साहित्य संदर्भ |
ॲल्युमिनियमची घनता 2.73 g/cm³ आहे, तर स्टील 7.85 g/cm³ आहे. समान पॅनेल क्षेत्रासाठी, ॲल्युमिनियम छताचे वजन स्टीलच्या छताइतके एक तृतीयांश इतके असते. हे वजन कमी केल्याने purlins, स्तंभ आणि पाया वरील भार कमी होतो. H36 टेम्पर मधील AA3004 ची तन्य शक्ती 240 ते 285 MPa पर्यंत पोहोचते, जी उभ्या असलेल्या सीम प्रोफाइलसाठी आणि लांब पॅनेलसाठी पुरेशी आहे ज्यांना वारा उत्थान आणि थर्मल हालचालींचा प्रतिकार करणे आवश्यक आहे. अनेक विमानतळ आणि स्टेडियम प्रकल्पांनी ही सामग्री विशेषतः स्ट्रक्चरल स्टील टनेज कमी करण्यासाठी वापरली आहे.
जेव्हा हवेच्या संपर्कात येते तेव्हा ॲल्युमिनियम एक पातळ, दाट ऑक्साईड थर बनवते. हा थर बेस मेटलचे पुढील ऑक्सिडेशन प्रतिबंधित करतो. स्वतंत्र मोजमाप सामान्य वातावरणीय परिस्थितीत अंदाजे 0.5 मायक्रोमीटरची वार्षिक जाडी कमी दर्शवितात. 0.7 मिमी पॅनेल 100 वर्षांच्या एक्सपोजरनंतरही सुमारे 0.65 मिमी राखून ठेवेल. पीव्हीडीएफ कोटिंग औद्योगिक प्रदूषक आणि मीठ फवारण्याविरूद्ध अतिरिक्त अडथळा जोडते. या दोन यंत्रणा 50 वर्षांपेक्षा जास्त कालावधीच्या निर्दिष्ट डिझाइन जीवनास समर्थन देतात.

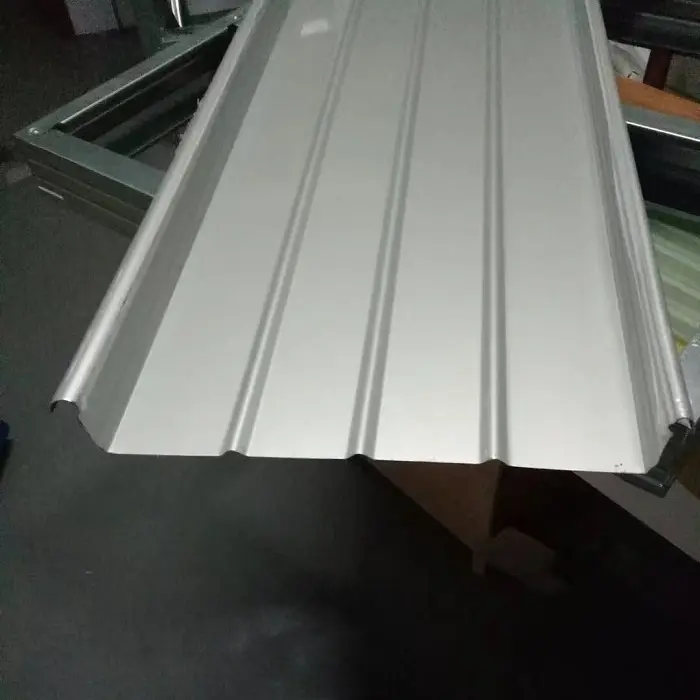

तपमानातील बदलांसह धातूचे छप्पर विस्तारतात आणि आकुंचन पावतात. स्टँडिंग सीम सिस्टीम स्लाइडिंग टी-क्लिप्स वापरते जे प्रत्येक पॅनेलला उताराच्या बाजूने हलवण्यास अनुमती देते आणि purlins वर स्थिर राहते. हे बकलिंग किंवा फास्टनर थकवा प्रतिबंधित करते. सिंगल पॅनेल्स 120 मीटर पर्यंत लांबीमध्ये एंड लॅप्सशिवाय तयार केले जाऊ शकतात, जे संभाव्य गळतीचे बिंदू काढून टाकतात आणि पाणी घट्टपणा सुधारतात. झियामेन शियांगआन विमानतळावर, वैयक्तिक पॅनेल 101 मीटरपर्यंत पोहोचले. हाय-अल्टीट्यूड रोल फॉर्मिंग मशीनने जमिनीपासून 48 मीटर उंचीवर पॅनेल तयार केले, ज्यामुळे इंस्टॉलेशनची कार्यक्षमता 35% पेक्षा जास्त वाढली.
झियामेन शियांगआन विमानतळावरील छप्पर प्रणालीची प्रयोगशाळेत पवन उत्थान चाचणी झाली. स्टॅटिक आणि डायनॅमिक प्रेशर लोडिंगचा वापर करून चाचणी कार्यक्रमाने गंभीर टायफून परिस्थितीचे अनुकरण केले. प्रमाणीकरणाच्या चार फेऱ्यांनी पुष्टी केली की ही प्रणाली श्रेणी 17 सुपर टायफूनच्या समतुल्य पवन शक्तींना तोंड देऊ शकते. चाचण्यांमध्ये केवळ पॅनेलच नव्हे तर धातूच्या छतावरील पॅनेल, purlins, गटर आणि फास्टनर्सचा समावेश करण्यात आला.
प्रणाली वर्ग A1 फायर रेटिंग प्राप्त करते. धातूचा पृष्ठभाग आग पसरण्यास हातभार न लावता ठिणग्या आणि ज्वाळांचा सामना करू शकतो. विजेच्या संरक्षणासाठी, GB 50057 नुसार 0.7 मिमी किंवा त्याहून अधिक जाडीचे पॅनेल्स एअर टर्मिनल्स म्हणून काम करू शकतात. यामुळे छताच्या आत प्रवेश करणे आवश्यक असलेल्या वेगळ्या लाइटनिंग रॉडची आवश्यकता नाहीशी होते. योग्यरित्या कनेक्ट केलेले असताना स्थायी सीम प्रोफाइल स्वतः सतत प्रवाहकीय मार्ग प्रदान करते.
AA3004 मध्ये AA3003 पेक्षा जास्त मँगनीज आणि मॅग्नेशियम सामग्री आहे, ज्यामुळे ते चांगले सामर्थ्य आणि गंज प्रतिरोधक आहे. उभ्या शिवण छतांसाठी, AA3004 ला प्राधान्य दिले जाते कारण ते जास्त जाडी न जोडता जास्त वाऱ्याचे भार आणि लांब स्पॅन हाताळू शकते.
होय, समान सामग्री आणि स्टँडिंग सीम प्रोफाइल वॉल क्लॅडिंगवर लागू केले जाऊ शकते. प्रोफाइल परिमाणे आणि क्लिप डिझाइन भिन्न असू शकतात आणि भिंतींसाठी वारा भार आवश्यकता स्वतंत्रपणे तपासणे आवश्यक आहे.
5% उतार मानक तपशीलांसाठी वैशिष्ट्यपूर्ण आहे. 1.5 अंशांपर्यंत खालचा उतार सतत पॅनेल आणि काळजीपूर्वक सील केल्याने शक्य होऊ शकतो, परंतु प्रकल्प अभियंत्यांनी विशिष्ट हवामान आणि पावसाच्या तीव्रतेसाठी डिझाइनची पडताळणी केली पाहिजे.
छप्पर बांधण्याच्या आत कंडेन्सेशन टाळण्यासाठी इन्सुलेशनच्या उबदार बाजूवर वाष्प नियंत्रण स्तर समाविष्ट केला जातो. अचूक स्तर इमारतीचा वापर आणि हवामान यावर अवलंबून असतात. छप्पर प्रणालीच्या डिझाइनरने संपूर्ण असेंब्ली निर्दिष्ट केली पाहिजे.
साहित्य प्रमाणपत्रांनी मिश्रधातूचा दर्जा, स्वभाव, यांत्रिक गुणधर्म आणि कोटिंग प्रकार याची पुष्टी केली पाहिजे. उत्पादन कव्हर पॅनेलची रुंदी, बरगडी उंची आणि लांबी दरम्यान मितीय तपासणी. मोठ्या प्रकल्पांसाठी, कोटिंगची जाडी आणि चिकटपणासाठी नमुने तपासले जाऊ शकतात. ऑन-साइट रिसीव्हिंगने इंस्टॉलेशन सुरू होण्यापूर्वी पॅनेलची संख्या, प्रोफाइल आणि पृष्ठभागाची स्थिती तपासली पाहिजे.
