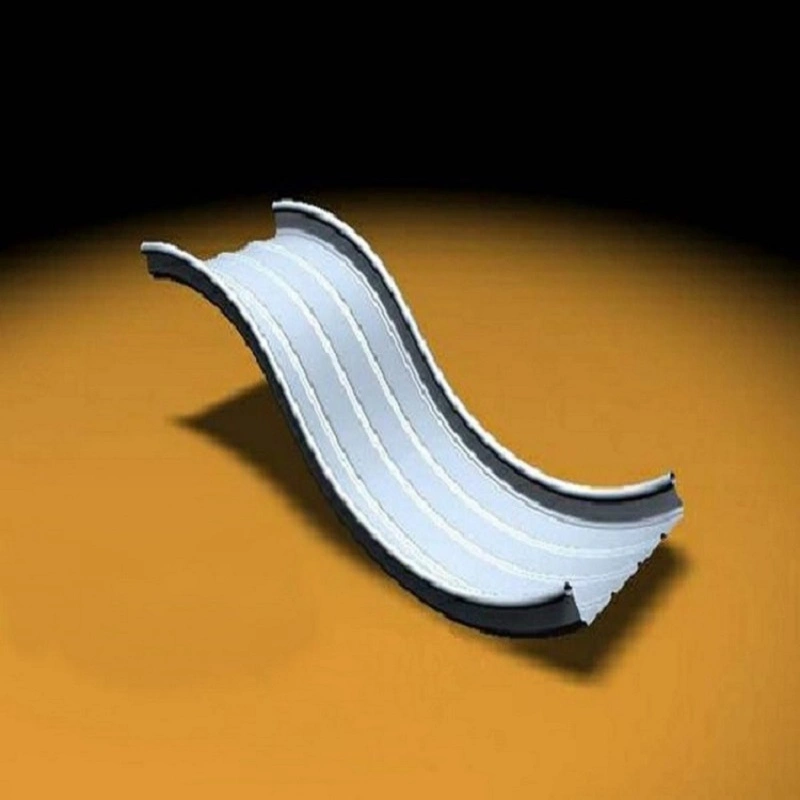

Alu-Mg-Mn कमानदार छप्पर पॅनेल

SENBO बांधकाम साहित्यत्याच्या मेटल रूफ सिस्टम उत्पादन श्रेणीचा भाग म्हणून Alu-Mg-Mn आर्केड रूफिंग पॅनेलचा पुरवठा करते. हे पटल AA3004 मालिका ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातुपासून तयार केले जातात आणि जटिल छताच्या भूमितींसाठी वास्तुशास्त्रीय आवश्यकता पूर्ण करण्यासाठी वक्र, मानक नसलेल्या प्रोफाइलमध्ये तयार केले जातात.

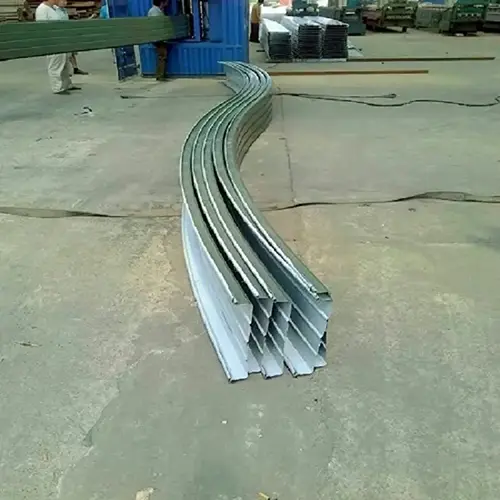

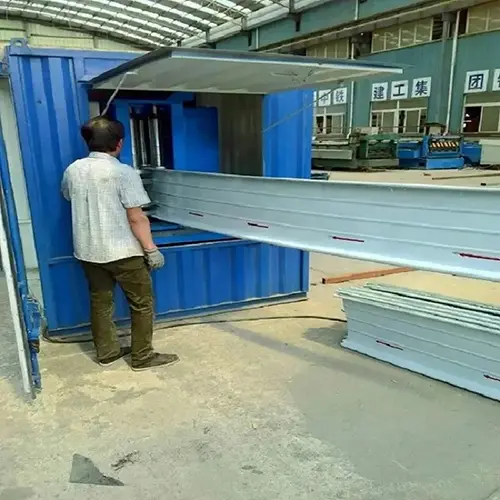

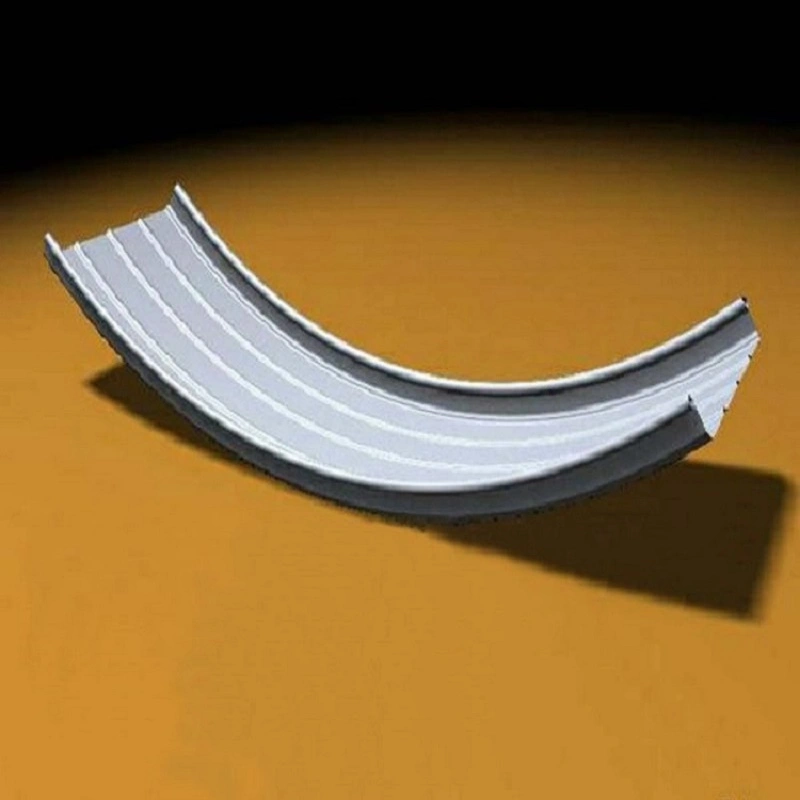

Al-Mg-Mn कमानदार छतावरील पॅनेल हे उच्च-गती, अचूक रोल-फॉर्मिंग उपकरणे वापरून तयार केलेले एक विशेष प्रोफाइल केलेले पॅनेल आहे. सब्सट्रेट कंपोझिशनमध्ये 1.0%-1.5% मँगनीज आणि 0.8%-1.3% मॅग्नेशियम समाविष्ट आहे, उर्वरित ॲल्युमिनियम बनवते. स्टँडिंग सीम Al-Mg-Mn पॅनेलचे व्युत्पन्न म्हणून, कमानदार पॅनेल सपाट पत्रके वक्र आकारात रूपांतरित करण्यासाठी विशिष्ट निर्मिती प्रक्रियेतून जातात. हे कमानदार, वक्र आणि गोलाकार छताच्या रूपांसारख्या आधुनिक वास्तुशास्त्रीय रचनांना समर्थन देते.

मिश्रधातू रचना आणि उपलब्ध प्रोफाइल

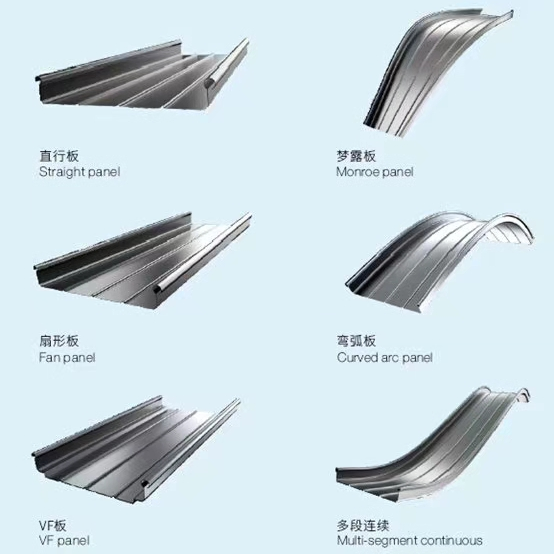

उपलब्ध प्रोफाइलमध्ये YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 आणि YX28-205-820 सारख्या मॉडेल्सचा समावेश आहे. फॅन-आकाराचे आणि टेपर्ड पॅनेल देखील विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात.

विमानतळ टर्मिनल, स्टेडियम आणि कॉन्फरन्स आणि प्रदर्शन केंद्रांसह मोठ्या सार्वजनिक इमारतींच्या गैर-मानक छप्पर प्रणालींमध्ये हे पॅनेल मोठ्या प्रमाणावर वापरले जातात. उत्पादनाच्या पृष्ठभागावर प्री-रोल कोटिंग प्रक्रिया वापरून उपचार केले जातात आणि टिकाऊपणासह आर्किटेक्चरल सौंदर्यशास्त्र एकत्र करून, PVDF फ्लोरोकार्बन कोटिंगसह उपलब्ध आहे.

फील्ड-सिद्ध कामगिरी

1. गैर-मानक छप्पर आकारांसाठी अनुकूलता

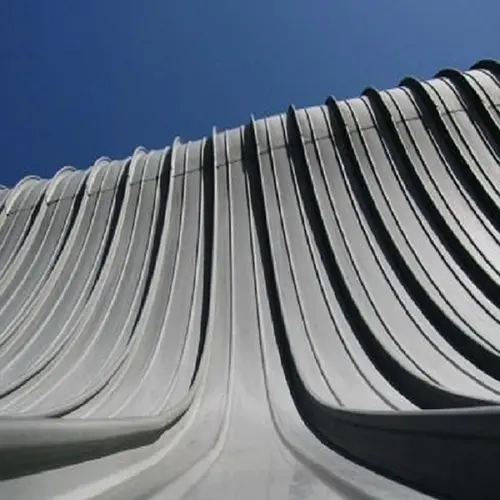

ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्रधातू सामर्थ्य आणि लवचिकतेचा समतोल प्रदान करते, ज्यामुळे ते 3D वक्र, गोलाकार आणि पंखा-आकाराच्या पृष्ठभागांसारखे जटिल छताचे आकार तयार करण्यासाठी योग्य बनते. विशेष वक्र आणि पंखा-आकाराचे पॅनेल उत्पादन तंत्रज्ञानाद्वारे, हे कमानदार पॅनेल जलरोधक कामगिरी राखून विविध डिझाइन आवश्यकता पूर्ण करू शकतात.

सकारात्मक किंवा नकारात्मक वक्रता असलेली छप्पर, कमानदार छप्पर, एकल- आणि दुहेरी-स्लोप छप्पर, एकमेकांशी जोडलेली छप्पर संरचना, खड्डे असलेली छप्पर आणि वक्र छप्परांसह उत्पादन विविध वास्तुशास्त्रीय प्रकारांना लागू आहे.

2. मोठ्या-स्पॅन कमानी छप्पर प्रकल्पांमध्ये प्रमाणीकरण

फुजियानमधील झांगझोऊ ग्रेन डेपोमधील इंटर-वेअरहाऊस कॅनोपी प्रकल्पात ॲल्युमिनियम-मॅग्नेशियम-मँगनीज लेपित कमानदार नालीदार छप्पर प्रणालीचा वापर केला गेला. सुमारे 2,000 चौरस मीटर क्षेत्रफळ असलेली ही रचना 108 मीटर लांबीसह 18 मीटर पसरलेली आहे.

छतामध्ये 1.2 मिमी जाडीसह YT6118 मॉडेल ॲल्युमिनियम-मॅग्नेशियम-मँगनीज कोरुगेटेड पॅनेल आहेत. कमानची उंची 4.085 मीटर आहे आणि वाढ-ते-स्पॅन गुणोत्तर 0.23 आहे. सहा दिवसांत स्थापना पूर्ण झाली. तीन लहान युनिट्स एका मूलभूत युनिटमध्ये जोडून पॅनेल तयार केले गेले, जे नंतर फडकावले गेले आणि एम्बेड केलेल्या स्टीलच्या घटकांमध्ये सुरक्षित केले गेले. वॉटरटाइट सीमिंग पद्धतीने युनिट्स जोडली गेली.

3. उच्च शक्तीसह हलकी रचना

ॲल्युमिनिअमची घनता अंदाजे 2.73 g/cm³ आहे, स्टीलच्या सुमारे एक तृतीयांश. ॲल्युमिनियम-मॅग्नेशियम-मँगनीज पॅनल्स किमान 190 MPa, 240-285 MPa ची तन्य शक्ती आणि कमीतकमी 3% वाढवण्याची ताकद दर्शवतात. स्ट्रक्चरल अखंडता राखताना, हे कमानदार पॅनेल छप्पर प्रणालीचा मृत भार कमी करतात.

झांगझोऊ ग्रेन डेपो प्रकल्पात, 10 वर्षांच्या परताव्याच्या कालावधीवर आधारित 0.3 kN/m² आणि 0.40 kN/m² च्या डिझाईनचे लाइव्ह भार एकसमान वितरित केले गेले.

4. गंज प्रतिकार आणि टिकाऊपणा

ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्र धातुच्या सब्सट्रेटमध्ये अंतर्निहित गंज-प्रतिरोधक गुणधर्म आहेत. नैसर्गिकरित्या तयार झालेला पृष्ठभाग ऑक्साईडचा थर ऑक्सिडेशन आणि गंज प्रतिबंधित करतो, तर ऍसिड आणि अल्कलींना प्रतिकार देतो. कोटेड पॅनल्स कठोर वातावरणात स्वयं-उपचार संरक्षणात्मक फिल्म बनवू शकतात, ज्यामुळे ते दमट हवामानासाठी योग्य बनतात. डिझाइन सेवा आयुष्य 50 वर्षांपेक्षा जास्त आहे, 15-20 वर्षांच्या कोटिंग वॉरंटीसह.

तांत्रिक डेटा सारांश

खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित मानकांवर आधारित आहेत. विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूलन उपलब्ध आहे.

ही पॅनल्स चांगली कामगिरी का करतात

1. जटिल डिझाइनसाठी लवचिक आकार देणे.पॅनल्सवर पंखा-आकार, निमुळता, बहिर्वक्र आणि अवतल वक्र आणि गोलाकार पटल अशा अनियमित आकारांमध्ये प्रक्रिया केली जाऊ शकते. हे वक्र पृष्ठभाग आणि कमानदार छतांसाठी आधुनिक आर्किटेक्चरच्या वैयक्तिक डिझाइन आवश्यकतांचे समर्थन करते.

2. उच्च तन्य शक्तीसह हलके.स्टीलच्या सुमारे एक तृतीयांश घनता आणि 240 MPa पेक्षा जास्त तन्य शक्तीसह, पॅनेल 18 मीटरपेक्षा जास्त स्पॅनसह मोठ्या-स्पॅन छप्परांच्या आवश्यकता पूर्ण करतात.

3. गंज प्रतिकार आणि दीर्घ सेवा जीवन.मिश्रधातू नैसर्गिकरित्या संरक्षक ऑक्साईड थर तयार करतो. 15-20 वर्षांच्या कोटिंग वॉरंटीसह, सिस्टम 50 वर्षांपेक्षा जास्त सेवा आयुष्यासाठी डिझाइन केले आहे.

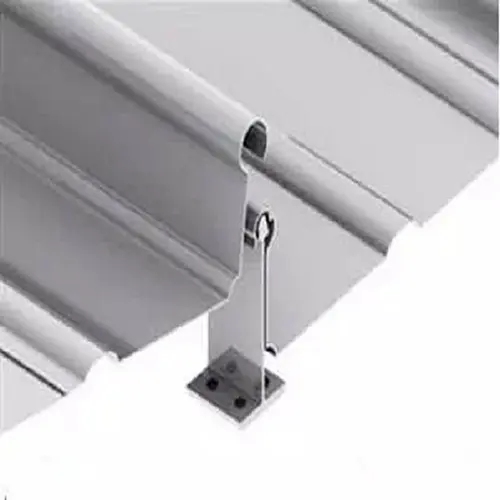

4. मॉड्यूलर इंटरलॉकिंगद्वारे विश्वसनीय वॉटरप्रूफिंग.मॉड्युलर इंटरलॉकिंग सीम कनेक्शन प्रक्रिया घट्ट पॅनेल जोड आणि विश्वसनीय ड्रेनेज आणि वॉटरप्रूफिंग कार्यप्रदर्शन सुनिश्चित करते.

5. पुनर्वापर करण्यायोग्य साहित्य.ॲल्युमिनिअम मिश्रधातूची सामग्री पूर्णपणे पुनर्वापर करण्यायोग्य आहे, जी ग्रीन बिल्डिंग उद्दिष्टांना समर्थन देते.

डिझाइन आणि स्थापना घटक

वक्र किंवा गोलाकार छतांसाठी:निवडलेल्या प्रोफाइल आणि जाडीसाठी साध्य करण्यायोग्य वक्रता त्रिज्या निश्चित करण्यासाठी डिझाईन टप्प्यात निर्मात्यासोबत काम करा. फॅन-आकाराच्या आणि टेपर्ड पॅनेलसाठी अचूक दुकान रेखाचित्रे आवश्यक आहेत.

दीर्घ कालावधीच्या अनुप्रयोगांसाठी:आवश्यक भारांच्या विरूद्ध पॅनेल स्पॅन क्षमता सत्यापित करा. झांगझोऊ ग्रेन डेपो प्रकल्पामध्ये 18-मीटरच्या अंतरावर 1.2 मिमी जाडीचे पॅनेल वापरले गेले, परंतु प्रत्येक प्रकल्पाची गणना स्थानिक वारा आणि बर्फाच्या भारांच्या आधारे केली जावी.

किनारी किंवा उच्च आर्द्रता असलेल्या वातावरणासाठी:सुधारित हवामान प्रतिकारासाठी PVDF फ्लोरोकार्बन कोटिंग निवडा. सब्सट्रेट ग्रेड आणि कोटिंग सिस्टम अपेक्षित एक्सपोजर परिस्थितीशी सुसंगत असल्याची खात्री करा.

स्थापनेदरम्यान:पॅनेल सामान्यत: कारखान्यातील युनिट्समध्ये पूर्वनिर्मित असतात आणि स्थितीत फडकावल्या जातात. वॉटरटाइट सांधे सुनिश्चित करण्यासाठी निर्दिष्ट सीमिंग पद्धत वापरा. पृष्ठभागाचे नुकसान टाळण्यासाठी हाताळणी, उचलणे आणि फास्टनिंगसाठी निर्मात्याच्या मार्गदर्शक तत्त्वांचे अनुसरण करा.

ठराविक प्रकल्पाचे प्रकार

1.स्टेडियम आणि प्रदर्शन केंद्रांसारख्या मोठ्या सार्वजनिक इमारतींसाठी वक्र, गोलाकार आणि अनियमित आकाराच्या छप्पर प्रणाली.

2.विमानतळ टर्मिनल्स आणि हाय-स्पीड रेल्वे स्टेशनसाठी कॉम्प्लेक्स-आकाराचे छप्पर आणि दर्शनी प्रणाली.

3.वेअरहाऊसिंग सुविधा आणि कृषी ग्रीनहाऊस यासारख्या लांबलचक कमानदार छप्पर संरचना.

4.अद्वितीय आर्किटेक्चरल डिझाइन आवश्यकतांसह लँडमार्क इमारतींसाठी छप्पर प्रणाली.

खरेदीदार प्रश्नांची उत्तरे दिली

1. Al-Mg-Mn कमानदार छप्पर स्टँडिंग सीम पॅनेलपेक्षा वेगळे कसे आहे?

स्टँडिंग सीम पॅनेल्स सामान्यत: सरळ असतात आणि सपाट किंवा हळूवारपणे उतार असलेल्या छतावर स्थापित केले जातात. बहिर्वक्र, अवतल किंवा गोलाकार छताच्या भूमितींचे अनुसरण करणाऱ्या वक्र प्रोफाइल तयार करण्यासाठी कमानदार पॅनेल अतिरिक्त तयार करतात. दोन्ही प्रणाली समान इंटरलॉकिंग सीम तंत्रज्ञान वापरतात, परंतु कमानदार पॅनेल विशेषत: गैर-मानक छताच्या आकारांसाठी अभियंता आहेत.

2. या पॅनल्ससाठी किमान वक्रता त्रिज्या किती आहे?

किमान वक्रता त्रिज्या पॅनेल प्रोफाइल, सामग्रीची जाडी आणि मिश्रधातूच्या स्वभावावर अवलंबून असते. डिझाइन टप्प्यात निर्मात्याशी याची पुष्टी केली पाहिजे. छतावरील भूमिती रेखाचित्रे लवकर प्रदान केल्याने निवडलेले पॅनेल संरचनात्मक कार्यक्षमतेशी तडजोड न करता आवश्यक वक्रता प्राप्त करू शकते की नाही हे निर्धारित करण्यात मदत करू शकते.

3. हे फलक किनारी वातावरणासाठी योग्य आहेत का?

होय. ॲल्युमिनियम-मॅग्नेशियम-मँगनीज मिश्रधातूमध्ये नैसर्गिक गंज प्रतिरोधक क्षमता असते आणि PVDF फ्लोरोकार्बन कोटिंग हवामान प्रतिरोधकता आणखी सुधारते. हे पॅनेल किनार्यावरील आणि उच्च-आर्द्रता वातावरणासाठी योग्य बनवते. डिझाइन सेवा जीवन सामान्य परिस्थितीत 50 वर्षांपेक्षा जास्त आहे.

4. पंखा-आकाराचे आणि टेपर्ड पॅनेल कसे तयार केले जातात?

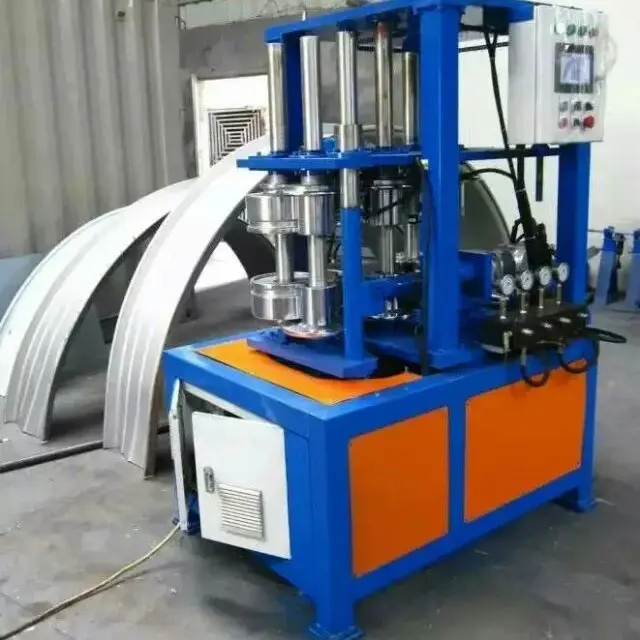

फॅन-आकाराचे आणि टेपर्ड पॅनेल्स विशेष फॉर्मिंग उपकरणे आणि सानुकूल टूलिंग वापरून तयार केले जातात. ते सामान्यत: छताच्या भूमितीवरून काढलेल्या दुकानाच्या रेखाचित्रांवर आधारित असतात. प्रत्येक पॅनेल वक्र पृष्ठभागावर त्याच्या विशिष्ट स्थानाशी जुळण्यासाठी वैयक्तिकरित्या तयार केले जाते, योग्य फिट आणि वॉटरटाइट सीमिंग सुनिश्चित करते.

5. अवतरणासाठी कोणती प्रकल्प माहिती आवश्यक आहे?

कृपया छतावरील भूमिती रेखाचित्रे (वक्रता त्रिज्यासह), पॅनेल प्रोफाइल, जाडी, कोटिंग प्रकार, प्रमाण आणि प्रकल्प स्थान प्रदान करा. पंख्याच्या आकाराचे किंवा टेपर्ड पॅनेल आवश्यक असल्यास, तपशीलवार लेआउट रेखाचित्रे समाविष्ट करा. हे आमच्या कार्यसंघाला अचूक कोटेशन आणि उत्पादन योजना तयार करण्यात मदत करते.
