पेपर हनीकॉम्ब क्लीनरूम पॅनेल

पेपर हनीकॉम्ब क्लीनरूम पॅनेल्स हे हलके वजनाचे संमिश्र पॅनेल आहेत जे नियंत्रित वातावरणातील वेढ्यांसाठी डिझाइन केलेले आहेत.SENBO बांधकाम साहित्यक्लीनरूम प्रकल्पांसाठी हे पॅनेल पुरवते जे कमी संरचनात्मक भार आणि पर्यावरणीय कामगिरीला प्राधान्य देतात.

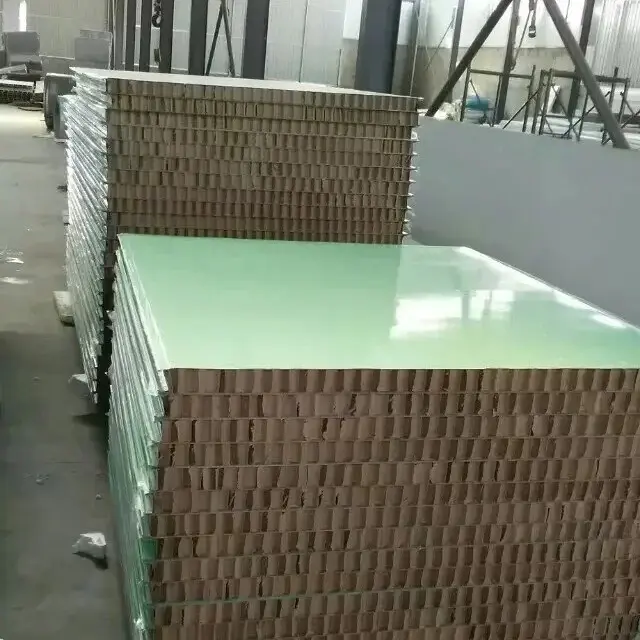

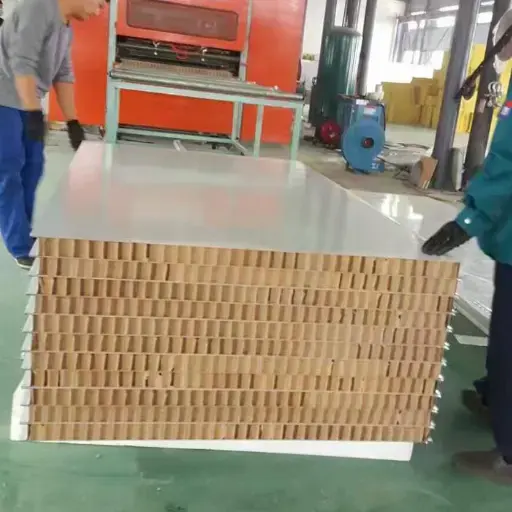

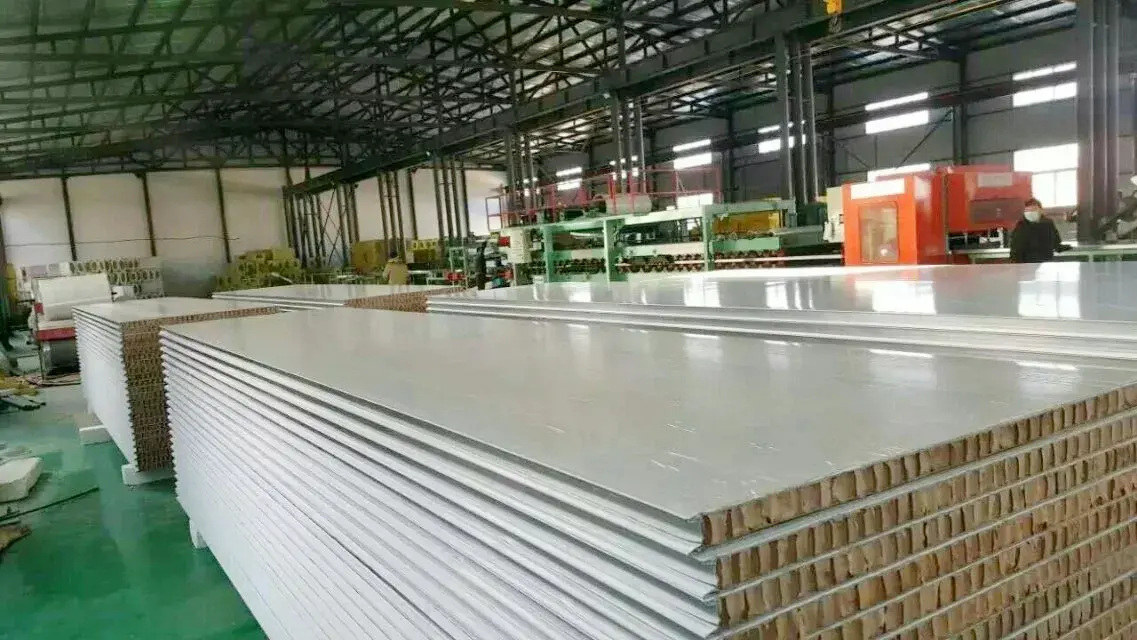

पॅनेल संमिश्र सँडविच रचना वापरते. फेसिंग्स कलर-कोटेड स्टील, गॅल्वनाइज्ड स्टील किंवा 0.3-1.0 मिमी जाडी असलेल्या स्टेनलेस स्टीलपासून बनविल्या जातात, प्रोजेक्ट आवश्यकतांनुसार सानुकूल करता येतात. कोर ज्वाला-प्रतिरोधक कागदाचा मधाचा पोळा आहे, आणि असेंबली अंतिम पॅनेलमध्ये जोडण्यापूर्वी कडा थंड-रेखित केलेल्या प्रोफाइलसह बंद केल्या जातात.

हनीकॉम्ब कोर नैसर्गिक लाकडाच्या लगद्यापासून बनविला जातो, त्यावर प्रक्रिया करून नालीदार आकार दिला जातो आणि षटकोनी रचना तयार करण्यासाठी त्याला पाणी-प्रतिरोधक चिकटवता जोडले जाते. हे डिझाइन पॅनेलचे वजन हलके ठेवताना स्ट्रक्चरल सपोर्ट प्रदान करते. कोर घनता 20 ते 42 kg/m³ पर्यंत असते आणि संकुचित शक्ती 1.5 आणि 5.0 MPa दरम्यान असते.

उपलब्ध परिमाणे आणि कनेक्शन पद्धती

मानक पॅनेलची जाडी 50 मिमी, 75 मिमी आणि 100 मिमी आहे, 35 मिमी ते 250 मिमी पर्यंत कस्टमायझेशन उपलब्ध आहे. मानक रुंदीमध्ये 950 मिमी, 980 मिमी, 1150 मिमी आणि 1180 मिमी समाविष्ट आहे. वॉल पॅनेलची लांबी 9,000 मिमी पर्यंत पोहोचू शकते, तर छताच्या पॅनेलची लांबी 4,000 मिमी पर्यंत मर्यादित आहे.

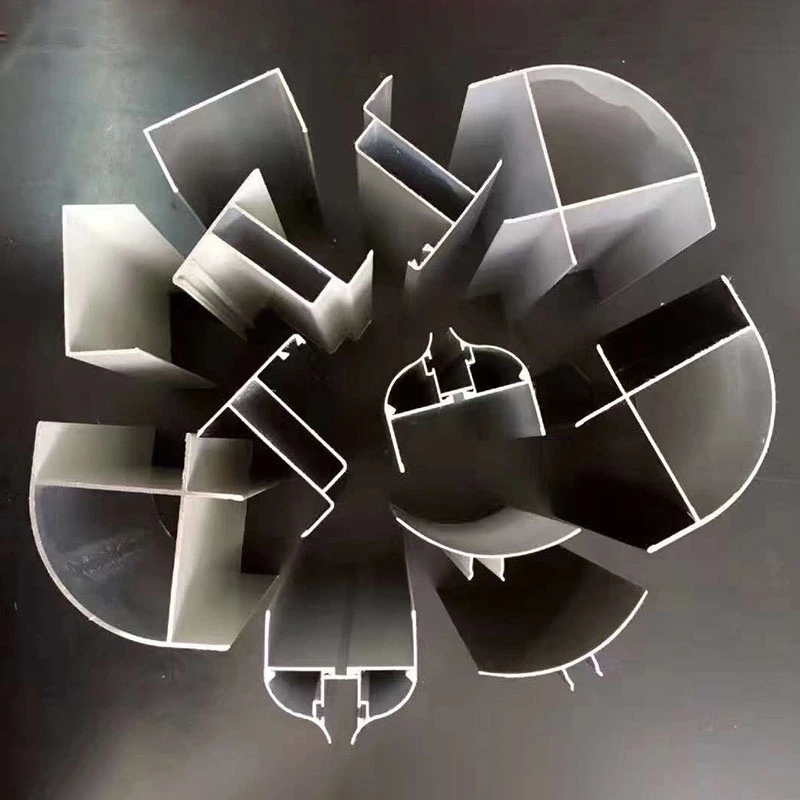

वेगवेगळ्या इन्स्टॉलेशन परिस्थितीनुसार अनेक कनेक्शन पद्धती उपलब्ध आहेत: जीभ-आणि-खोबणी, मध्यवर्ती ॲल्युमिनियम प्रोफाइल, पुरुष-महिला संयुक्त आणि "तीन-स्त्री-एक-पुरुष" कॉन्फिगरेशन.

चाचणी केलेला कार्यप्रदर्शन डेटा

1. अग्निरोधक: वर्ग B1 आणि ≥60 मिनिटे रेटिंग

ज्वाला-प्रतिरोधक कामगिरीची चाचणी GB 8624-1997 नुसार नॅशनल सेंटर फॉर क्वालिटी पर्यवेक्षण आणि अग्नि-प्रतिरोधक बिल्डिंग मटेरियल टेस्टिंगद्वारे केली गेली आहे, ज्याने क्लास B1 (ज्वाला-प्रतिरोधक) रेटिंग प्राप्त केले आहे. ऑक्सिजन निर्देशांक किमान 44.2% आहे, जो वर्ग B1 मानक आवश्यकतांपेक्षा जास्त आहे.

पॉलीस्टीरिन कोरच्या विपरीत जे आगीच्या संपर्कात असताना वितळतात आणि ठिबकतात, पेपर हनीकॉम्ब कोर अक्षरे जळत नाहीत आणि कोणतेही विषारी पदार्थ तयार करत नाहीत. 100 मिमी जाड पॅनेल किमान 60 मिनिटांचे अग्निरोधक रेटिंग देते.

2. थर्मल इन्सुलेशन: चालकता ≤0.048 W/(m·K)

सच्छिद्र हनीकॉम्ब रचना प्रभावी थर्मल इन्सुलेशन प्रदान करते. 0.048 W/(m·K) पेक्षा जास्त नसलेल्या औष्णिक चालकतेसह, पॅनेल अंतर्गत आणि बाहेरील जागांमधील उष्णता हस्तांतरण कमी करते. हे कार्यप्रदर्शन समान जाडीच्या रॉक वूल क्लीनरूम पॅनेलशी तुलना करता येते, तरीही पॅनेलचे वजन फक्त 60%–70% इतके आहे.

3. यांत्रिक गुणधर्म: संकुचित शक्ती 1.5–5.0 MPa

हेक्सागोनल हनीकॉम्ब रचना चांगली संकुचित शक्ती आणि तन्य गुणधर्म देते. मोजलेली संकुचित शक्ती 1.5 ते 5.0 MPa पर्यंत असते, समान घनतेच्या फोम प्लॅस्टिक कोरपेक्षा जास्त कामगिरी करते. कोल्ड-ड्रॉन्ड एज फ्रेमिंगमुळे एकूण कडकपणा आणि फ्लेक्सरल लोड-बेअरिंग क्षमता आणखी सुधारते. हे गुणधर्म इलेक्ट्रॉनिक्स प्लांट्समधील निलंबित छत आणि फार्मास्युटिकल वर्कशॉपमधील विभाजन भिंती यांसारख्या अनुप्रयोगांना समर्थन देतात.

4. हलके बांधकाम: कमी संरचनात्मक भार

20-42 kg/m³ च्या कोर घनतेसह, पेपर हनीकॉम्ब पॅनेलचे वजन समान जाडीच्या रॉक वूल पॅनेलपेक्षा अंदाजे 60%–70% कमी असते. हे विशेषत: सस्पेंडेड सीलिंग सिस्टीम आणि हाय-राईज क्लीनरूम सुविधांमधील विभाजन भिंतींसाठी उपयुक्त आहे, कारण यामुळे मुख्य संरचनेवरील भार कमी होतो आणि पायाचा खर्च कमी होऊ शकतो.

5. पर्यावरण प्रोफाइल: अक्षय आणि पुनर्वापर करण्यायोग्य

कोर नैसर्गिक लाकडाच्या लगद्यापासून बनविला जातो आणि उत्पादन प्रक्रिया ऊर्जा-कार्यक्षम आहे. पॅनल्समध्ये कोणतेही विषारी घटक नसतात आणि वापरादरम्यान कोणतेही हानिकारक उत्सर्जन सोडत नाहीत. त्यांच्या सेवा आयुष्याच्या शेवटी, पॅनेल पूर्णपणे पुनर्वापर करण्यायोग्य आहेत.

6. क्लीनरूम अभियांत्रिकी अनुप्रयोग

पेपर हनीकॉम्ब क्लीनरूम पॅनेल अनेक क्लीनरूम सेटिंग्जमध्ये वापरले गेले आहेत:

हॉस्पिटल ऑपरेटिंग रूम:भिंत आणि छत प्रणाली दाट, गुळगुळीत पृष्ठभाग आणि घट्ट सांधे असलेले स्वच्छ वातावरण प्रदान करतात जे जीवाणूंची वाढ रोखण्यास मदत करतात.

इलेक्ट्रॉनिक्स आणि चिप उत्पादन:लाइटवेट पॅनेल छत आणि विभाजनांसाठी वापरले जातात, जेथे कमी वजन ओव्हरहेड स्थापना सुलभ करते.

फार्मास्युटिकल GMP कार्यशाळा:पॅनेल स्वच्छता आणि इन्सुलेशन आवश्यकता पूर्ण करतात आणि वर्ग B1 फायर रेटिंग उत्पादन सुरक्षिततेला समर्थन देते.

अन्न प्रक्रिया संयंत्रे:भिंती आणि विभाजने स्वच्छ करणे सोपे, ओलावा-प्रतिरोधक आणि दूषित नसतात.

तांत्रिक तपशील

खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित चाचणीवर आधारित आहेत. सानुकूलन उपलब्ध आहे.

मुख्य वैशिष्ट्ये आणि व्यावहारिक फायदे

1. वर्ग B1 विषारी धुराशिवाय अग्निसुरक्षा.कोर बर्न्स ऐवजी क्लास B1 रेटिंग आणि वर्ण प्राप्त करतो. कमीत कमी 44.2% चा ऑक्सिजन इंडेक्स पॉलिस्टीरिन कोर मटेरियलच्या तुलनेत स्पष्ट सुरक्षा मार्जिन प्रदान करतो.

2. पुरेसे सामर्थ्य असलेले हलके.कोर घनता फक्त 20-42 kg/m³ आहे, रॉक वूल पॅनेलपेक्षा अंदाजे 60%–70% हलकी आहे. 1.5-5.0 MPa ची संकुचित ताकद क्लीनरूम सीलिंग आणि विभाजन अनुप्रयोगांना समर्थन देते.

3. थर्मल आणि ध्वनिक इन्सुलेशन.0.048 W/(m·K) किंवा त्यापेक्षा कमी औष्णिक चालकता इन्सुलेशन कार्यप्रदर्शन प्रदान करते, तर मधाची रचना देखील आवाज कमी करण्यास हातभार लावते.

4. नूतनीकरणयोग्य आणि पुनर्वापरयोग्य साहित्य.लाकूड लगदा कोर नूतनीकरणयोग्य आहे, आणि पॅनेल आयुष्याच्या शेवटी पूर्णपणे पुनर्वापरयोग्य आहेत. वापरादरम्यान कोणतेही हानिकारक उत्सर्जन सोडले जात नाही.

5. मॉड्यूलर डिझाइनसह कार्यक्षम स्थापना.फॅक्टरी-प्रीफेब्रिकेटेड पॅनेल्समध्ये द्रुत कनेक्शन आणि 9 मीटर पर्यंत लांबीचे वैशिष्ट्य आहे, ज्यामुळे साइटवरील शिवणांची संख्या कमी होते.

स्थापना आणि हाताळणी नोट्स

कमाल मर्यादा अर्जांसाठी:स्थापनेपूर्वी पॅनेलची कमाल लांबी (सीलिंग पॅनेलसाठी 4,000 मिमी) आणि सपोर्टिंग ग्रिड अंतराची खात्री करा. हलके वजन उचलणे सोपे करते, परंतु विक्षेपण टाळण्यासाठी योग्य समर्थन आवश्यक आहे.

भिंत विभाजनांसाठी:लेआउटवर आधारित योग्य कनेक्शन पद्धत निवडा. सेंट्रल ॲल्युमिनियम प्रोफाइल स्वच्छ फिनिश देतात, तर जीभ-आणि-ग्रूव्ह जॉइंट्स जलद असेंबली देतात.

उच्च आर्द्रता असलेल्या क्षेत्रांसाठी:कोरला पाणी-प्रतिरोधक चिकटवता वापरून उपचार केले जात असले तरी, उभ्या पाण्याचा दीर्घकाळ संपर्क टाळला पाहिजे. स्थापनेदरम्यान सर्व सांधे आणि कडा व्यवस्थित सील करा.

वाहतूक आणि स्टोरेज दरम्यान:पॅनेल्स कोरड्या जागेत सपाट ठेवा आणि स्क्रॅचपासून चेहऱ्याचे संरक्षण करा. अंतिम साफसफाई होईपर्यंत पीव्हीसी संरक्षक फिल्म जागेवरच राहिली पाहिजे.

हे पॅनल्स कुठे वापरले जातात

1.हॉस्पिटल ऑपरेटिंग रूम, ICU वॉर्ड आणि निर्जंतुकीकरण पुरवठा कक्ष.

2.इलेक्ट्रॉनिक चिप कारखाने आणि सेमीकंडक्टर क्लीनरूम.

3.फार्मास्युटिकल GMP कार्यशाळा आणि जैविक प्रयोगशाळा.

4.अन्न प्रक्रिया कार्यशाळा आणि मध्यवर्ती स्वयंपाकघर.

5.गोदामे आणि कोल्ड स्टोरेज सुविधा ज्यांना थर्मल इन्सुलेशन आवश्यक आहे.

वारंवार विचारले जाणारे प्रश्न

1. क्लीनरूम पॅनेलसाठी कागदी हनीकॉम्ब रॉक वूलशी कसा तुलना करतो?

तुलनात्मक थर्मल इन्सुलेशन ऑफर करताना कागदाचा मधकोश लक्षणीयरीत्या हलका (20-42 kg/m³ वि. 100-120 kg/m³) असतो. रॉक वूल क्लास ए नॉन-दहनशील आहे, तर पेपर हनीकॉम्ब क्लास B1 ज्वाला-प्रतिरोधक आहे. निवड अनेकदा फायर रेटिंग आवश्यकता आणि स्ट्रक्चरल लोड विचारांवर अवलंबून असते.

2. पेपर हनीकॉम्ब कोर ओलावा प्रभावित आहे का?

कोर पाणी-प्रतिरोधक चिकटवण्याने जोडलेला आहे, जो आर्द्रतेपासून काही संरक्षण प्रदान करतो. तथापि, पॅनेल आतील स्वच्छ खोलीच्या वापरासाठी डिझाइन केलेले आहेत. दीर्घकाळापर्यंत उभ्या पाण्याच्या संपर्कात राहणे किंवा सतत उच्च आर्द्रता असलेल्या परिस्थिती टाळल्या पाहिजेत आणि सर्व सांधे व्यवस्थित बंद केले पाहिजेत.

3. हे फलक बाह्य भिंतींसाठी वापरता येतील का?

हे पॅनेल्स प्रामुख्याने अंतर्गत अनुप्रयोगांसाठी डिझाइन केलेले आहेत. बाहेरील वापरासाठी, तोंडी सामग्री आणि कोर विशेषतः निवडले जाणे आवश्यक आहे आणि बाह्य हवामानाच्या प्रतिकारासाठी चाचणी करणे आवश्यक आहे. बाह्य अनुप्रयोगांसाठी निर्मात्याशी सल्लामसलत करण्याची शिफारस केली जाते.

4. सीलिंग पॅनेल कसे समर्थित आहेत?

सीलिंग पॅनेलला ग्रिड सिस्टीमद्वारे समर्थन दिले जाते, ज्यामध्ये विक्षेपण नियंत्रित करण्यासाठी पॅनेलची लांबी 4,000 मिमी पर्यंत मर्यादित असते. विशिष्ट समर्थन अंतर पॅनेलची जाडी आणि अपेक्षित भार यावर अवलंबून असते. ग्रिड अंतर आणि कनेक्शन तपशीलांसाठी निर्मात्याच्या शिफारसींचे पालन केले पाहिजे.

5. कोणते फायर रेटिंग दस्तऐवजीकरण उपलब्ध आहे?

नॅशनल सेंटर फॉर क्वालिटी पर्यवेक्षण आणि अग्नि-प्रतिरोधक बांधकाम साहित्याच्या चाचणीचे चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत. अहवाल GB 8624-1997 नुसार वर्ग B1 रेटिंग आणि किमान 44.2% च्या ऑक्सिजन निर्देशांकाचे दस्तऐवजीकरण करतात.
