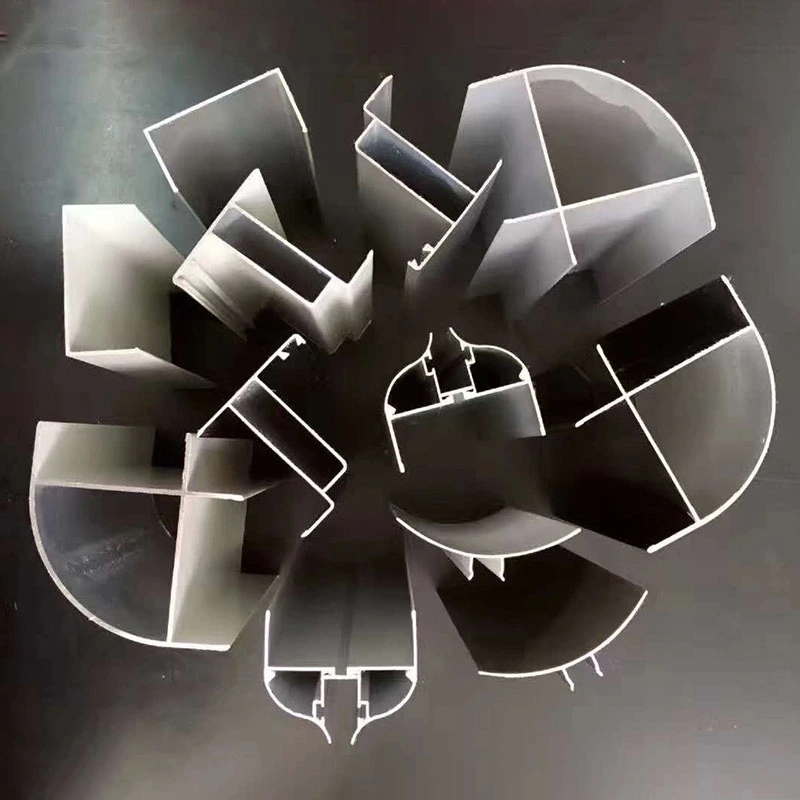

क्लीनरूम ॲल्युमिनियम ॲक्सेसरीज, ज्यांना क्लीनरूम ॲल्युमिनियम प्रोफाइल म्हणूनही ओळखले जाते, हे नियंत्रित पर्यावरण संलग्न प्रणालीसाठी डिझाइन केलेले विशेष घटक आहेत.SENBO बांधकाम साहित्यमितीय अचूकता, पृष्ठभागाची स्वच्छता आणि मॉड्यूलर सुसंगतता यावर लक्ष केंद्रित करून, क्लीनरूम पॅनेल आणि ऍक्सेसरी रेंजचा भाग म्हणून या प्रोफाइल्सचा पुरवठा करते.
प्रोफाइल उच्च-तापमान एक्सट्रूजन वापरून 6063-T5 ॲल्युमिनियम-मॅग्नेशियम-सिलिकॉन मिश्र धातुपासून तयार केले जातात. सरफेस फिनिशमध्ये एनोडायझिंग, इलेक्ट्रोफोरेटिक कोटिंग आणि पावडर कोटिंग यांचा समावेश होतो, प्रत्येक गंज प्रतिरोधक आणि गुळगुळीत, नॉन-डस्ट-जनरेटिंग फिनिशसाठी निवडलेला असतो. सानुकूल कटिंग आणि नॉन-स्टँडर्ड स्पेसिफिकेशन्ससह मानक प्रोफाइल लांबी 6 मीटर प्रति तुकडा आहे.
कार्यात्मकपणे, उत्पादन मालिकेत चार मुख्य श्रेणी समाविष्ट आहेत: फ्रेम कनेक्शन प्रोफाइल (आय-प्रोफाइल, एच-प्रोफाइल, टी-प्रोफाइल), सीलिंग आणि फिनिशिंग प्रोफाइल (यू-चॅनेल, कोन प्रोफाइल, अंतर्गत आणि बाह्य त्रिज्या प्रोफाइल), दरवाजा आणि खिडकी प्रोफाइल (दरवाजाच्या चौकटी, दरवाजाच्या पानांचे विभाग, खिडकीच्या चौकटी), आणि छतावरील प्रोफाइल्स, सीलिंग आणि फिनिशिंग प्रोफाइल. "वाइन ग्लास" सस्पेंशन बीम).
बेस मटेरियल 6063-T5 ॲल्युमिनियम मिश्र धातु आहे, जे सामर्थ्य, कणखरपणा आणि गंज प्रतिकार यांचे चांगले संतुलन देते. तन्य शक्ती 150 ते 350 MPa पर्यंत असते. एनोडायझिंग एक कठोर, पोशाख-प्रतिरोधक पृष्ठभाग तयार करते जी स्वच्छ करणे सोपे आहे आणि कण सोडत नाही. पावडर कोटिंग रंगांच्या विस्तृत श्रेणीमध्ये टिकाऊ फिनिश प्रदान करते, तर इलेक्ट्रोफोरेटिक कोटिंग जटिल प्रोफाइलवरही एकसमान कव्हरेज देते.
सर्व पृष्ठभाग उपचार कमी कण निर्मिती आणि सामान्य जंतुनाशकांना प्रतिकार करण्यासाठी क्लीनरूम आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेले आहेत. ॲल्युमिनिअम मिश्र धातु स्वतःच गैर-विषारी, गंधहीन आणि ओलावा आणि साच्याच्या वाढीस प्रतिरोधक आहे, जे इलेक्ट्रॉनिक्स, फार्मास्युटिकल आणि फूड इंडस्ट्री क्लीनरूममध्ये दीर्घकालीन वापराद्वारे प्रदर्शित केले गेले आहे.
उद्योग मानके आणि पुरवठादार उत्पादन डेटावरून संकलित केलेले, खालील सारणी सामान्य प्रोफाइल श्रेण्यांसाठी प्रतिनिधी वैशिष्ट्ये सूचीबद्ध करते.
| श्रेणी | प्रतिनिधी तपशील / मॉडेल | वर्णन |
|---|---|---|
| बेस मटेरियल ग्रेड | 6063-T5 ॲल्युमिनियम मिश्र धातु | अल-एमजी-सी मिश्र धातु; उच्च शक्ती, चांगली कडकपणा, गंज-प्रतिरोधक |
| ॲल्युमिनियम चॅनेल | 50 / 75 / 100 मालिका चॅनेल | उंची: 36.5 / 25 / 45 / 40 मिमी; जाडी: 0.8-1.5 मिमी |
| ॲल्युमिनियम कोन | 25×25 / 35×35 / 40×40 / 50×50 मिमी | आतील आणि बाह्य कोन; विविध तपशील उपलब्ध |
| आतील त्रिज्या ॲल्युमिनियम | R50 / R75 / R100 | त्रिज्या तपशील; पीव्हीसी प्लास्टिक बेससह जोडलेले |
| आय-बीम ॲल्युमिनियम | 50 / 75 / 100 मालिका I-Beam | क्लीनरूम पॅनेल फ्रेमिंग (कील्स) कनेक्ट करण्यासाठी वापरले जाते |
| विंडो फ्रेम ॲल्युमिनियम | 50 / 75 मालिका विंडो फ्रेम | काचेच्या खिडकीच्या चौकटी सुरक्षित करण्यासाठी |
| FFU Keel | 50 / 75 / 100 मालिका | टी-आकार ॲल्युमिनियम मिश्र धातु; सीलिंग सस्पेंशन सिस्टममध्ये वापरले जाते |
| पृष्ठभाग उपचार | एनोडायझिंग / पावडर कोटिंग / इलेक्ट्रोफोरेसीस | सानुकूलित रंग; गंज-प्रतिरोधक, धूळ-उत्पन्न न करणारे |
| लांबी | 6 मीटर प्रति तुकडा | कट-टू-लांबी आणि गैर-मानक सानुकूलनास समर्थन देते |
| कार्यकारी मानक | GB/T 23932-2009 | मितीय सहिष्णुता, रासायनिक रचना आणि यांत्रिक गुणधर्म राष्ट्रीय मानके पूर्ण करतात |
क्लीनरूम ॲल्युमिनियम ॲक्सेसरीज 40, 50 आणि 75 मालिका सारख्या सार्वत्रिक वैशिष्ट्यांसह, मॉड्यूलर संकल्पनेभोवती डिझाइन केल्या आहेत. कनेक्शन स्लॉट रुंदी आणि भोक अंतर उद्योग-मानक परिमाणांचे अनुसरण करतात आणि स्लॉट रुंदी सहिष्णुता सामान्यत: ±0.2 मिमीच्या आत नियंत्रित केली जाते. हे वेगवेगळ्या घटकांमधील जलद आणि घट्ट असेंब्ली सुनिश्चित करते. फॅक्टरी असेंबली पडताळणीमध्ये कनेक्शनची घट्टपणा, मितीय समन्वय आणि सीलिंग स्ट्रक्चर्सची सुसंगतता तपासणे समाविष्ट आहे, जेणेकरून प्रोफाइल स्थापित झाल्यानंतर व्यत्यय आणू नये किंवा चुकीचे संरेखित करू नये.
सेमीकंडक्टर क्लीनरूम्स आणि फार्मास्युटिकल GMP वर्कशॉप्ससारख्या कठोर स्वच्छतेच्या गरजा असलेल्या वातावरणात, भिंत-ते-भिंती आणि भिंती-ते-सीलिंग जंक्शन्स 50 मिमी त्रिज्या (R50) सह ॲल्युमिनियम मिश्र धातुने पूर्ण केले जातात. वक्र प्रोफाइल 90-डिग्री कोन काढून टाकते, ज्यामुळे धूळ जमा होणे कमी होते आणि साफसफाई आणि निर्जंतुकीकरण सुलभ होते. गुळगुळीत संक्रमणामुळे एअरफ्लो टर्ब्युलेन्स देखील कमी होतो, ज्यामुळे गंभीर झोनमध्ये एकदिशात्मक लॅमिनार एअरफ्लो जतन करण्यात मदत होते. ब्लाइंड रिव्हट्सचा वापर करून कोपरा घटक भिंतींच्या पॅनल्सवर सुरक्षित केले जातात, जे वेल्डिंगशी संबंधित कण दूषित न होता जलद स्थापना करण्यास अनुमती देते.
FFU (फॅन फिल्टर युनिट) ग्रिड फ्रेमवर्क क्लीनरूम सीलिंग सिस्टमसाठी प्राथमिक संरचनात्मक आधार आहे. हे प्रमाणित कनेक्टर (दोन-मार्ग, तीन-मार्ग, चार-मार्ग इ.) सह एकत्रित केलेले उच्च-शक्ती टी-आकाराचे ॲल्युमिनियम मिश्र धातु प्रोफाइल वापरते. 6063-T5 मिश्र धातु प्रणालीला हलके तरीही मजबूत ठेवते आणि प्रोफाइल क्रॉस-सेक्शनमध्ये युटिलिटी रूटिंगसाठी समर्पित चॅनेल समाविष्ट आहेत. कनेक्टर गंज प्रतिकार करण्यासाठी गॅल्वनाइज्ड आहेत. स्टँडर्ड ग्रिड मॉड्यूल्समध्ये 1180×580 मिमी अंतर्गत ओपनिंग असते, जे FFU इंस्टॉलेशन आवश्यकतांशी जुळते.
निलंबन प्रणालीमध्ये लोड-असर क्षमतेसाठी 30% सुरक्षा मार्जिन समाविष्ट आहे. हॅन्गरचे अंतर 1200 मिमीच्या आत राखले जाते आणि फ्रेम लेव्हलिंग 1 मिमी प्रति मीटरपेक्षा कमी सहनशीलतेवर धरले जाते. पारंपारिक वेल्डेड फ्रेम्सच्या तुलनेत, हा पूर्व-एकत्रित दृष्टीकोन 30% पेक्षा जास्त बांधकाम वेळ कमी करतो आणि त्यानंतरच्या देखभाल कार्यक्षमतेमध्ये 50% ने सुधारणा करतो.
एनोडायझिंग किंवा पावडर कोटिंगनंतर, या प्रोफाइलचे पृष्ठभाग गुळगुळीत, बुरशी-मुक्त आणि धूळ चिकटण्यास प्रतिरोधक असतात. पूर्व-अभियांत्रिकी खोबणी नॉन-मेटलिक घटक जसे की सीलिंग स्ट्रिप्स, पीव्हीसी कॅप्स आणि प्लॅस्टिक कॉर्नर गार्ड स्थापित करण्यास परवानगी देतात, जे धूळ-प्रूफिंग आणि हवाबंदपणा वाढवतात. ॲल्युमिनिअम मिश्रधातूची सामग्री स्वतःच गैर-विषारी, गंधरहित, गंज-प्रतिरोधक आणि ओलावा-पुरावा आहे, अनेक उद्योगांमधील क्लीनरूम वातावरणात दीर्घकालीन कामगिरी सिद्ध करते.
1. विश्वसनीय साहित्य गुणधर्म.6063-T5 ॲल्युमिनियम मिश्र धातु एकसमान पोत आणि 150-350 MPa ची तन्य शक्ती प्रदान करते. सामान्य क्लीनरूम परिस्थितीत डिझाइन सेवा जीवन किमान 15 वर्षे आहे.
2. घट्ट असेंब्लीसाठी अचूक सहनशीलता.स्लॉट रुंदी सहिष्णुता ±0.2 मिमीच्या आत राखली जाते. मॉड्युलर डिझाइन आणि प्रमाणित इंटरफेस क्लीनरूम पॅनेल आणि सीलिंग पट्ट्यांसारख्या पूरक सामग्रीसह घट्ट बसण्याची खात्री करतात.
3. गुळगुळीत, नॉन-डस्ट-जनरेटिंग पृष्ठभाग.एनोडायझिंग, इलेक्ट्रोफोरेसीस आणि पावडर कोटिंगसह पृष्ठभागावरील उपचार एक गुळगुळीत, छिद्र नसलेले फिनिश तयार करतात जे गंज-प्रतिरोधक आणि स्वच्छ करणे सोपे आहे. हे कमी कण सोडण्यासाठी क्लीनरूम आवश्यकता पूर्ण करते.
4. सर्वसमावेशक उत्पादन श्रेणी.या मालिकेत चॅनेल प्रोफाइल, अँगल प्रोफाइल, त्रिज्यात्मक कोपरा प्रोफाइल, दरवाजा आणि खिडकीच्या फ्रेम्स आणि FFU ग्रिड सिस्टीम समाविष्ट आहेत. विनंतीनुसार सानुकूल परिमाणे आणि विशेष आकार तयार केले जाऊ शकतात.
5. मॉड्युलर असेंब्ली आणि रीयुजेबिलिटी.वेल्डिंगची आवश्यकता काढून टाकून, बोल्ट कनेक्शन आणि रिवेट्स वापरून प्रोफाइल एकत्र केले जातात. हे जलद प्रतिष्ठापन, पृथक्करण आणि लेआउट बदल आवश्यक असताना पुनर्वापर सक्षम करते.
भिंत पॅनेल कनेक्शनसाठी:आय-बीम आणि एच-बीम प्रोफाइल पॅनेल दरम्यान इंटरमीडिएट कनेक्टर म्हणून वापरले जातात. स्थापनेपूर्वी प्रोफाइल स्लॉटची रुंदी पॅनेलच्या काठाच्या जाडीशी जुळत असल्याचे सत्यापित करा. अंतर टाळण्यासाठी फास्टनर्स एकसारखे घट्ट करा.
कोपरा पूर्ण करण्यासाठी:धूळ सापळे दूर करण्यासाठी भिंतीपासून भिंतीवर आणि भिंतीपासून छताच्या जंक्शनवर R50 किंवा मोठ्या त्रिज्या प्रोफाइलचा वापर करा. स्वच्छ दिसण्यासाठी आणि कणांचे प्रदूषण कमी करण्यासाठी स्क्रूवर ब्लाइंड रिव्हट्सची शिफारस केली जाते.
FFU ग्रिड सीलिंगसाठी:हॅन्गरमधील अंतर 1200 मिमी पेक्षा जास्त नसल्याची आणि फ्रेम प्रति मीटर 1 मिमीच्या आत समतल केली असल्याची खात्री करा. 1180×580 mm चे ग्रिड उघडणे FFU मॉड्यूल्ससाठी मानक आहे, परंतु सानुकूल आकारांना सामावून घेतले जाऊ शकते.
दरवाजा आणि खिडकीच्या चौकटींसाठी:क्लीनरूम पॅनेलच्या जाडीशी जुळणारे प्रोफाइल निवडा. सीलिंग ग्रूव्ह इच्छित गॅस्केट किंवा सीलंटशी सुसंगत असल्याचे सत्यापित करा. स्थापनेनंतर, दरवाजा किंवा खिडकी बंधनकारक न करता सहजतेने चालते हे तपासा.
1.इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर क्लीनरूम्स: वॉल पॅनेल आणि सीलिंगसाठी कनेक्शन आणि फिक्सेशन, तसेच FFU ग्रिड सीलिंग सिस्टम.
2.बायोफार्मास्युटिकल GMP सुविधा: अंतर्गत आणि बाह्य कोपऱ्यांना सील करण्यासाठी, धूळ-सापळ्यातील डेड झोन काढून टाकण्यासाठी R50 त्रिज्यात्मक कॉर्नर प्रोफाइल.
3.हॉस्पिटल ऑपरेटिंग रूम आणि ICU वॉर्ड: दरवाजा आणि खिडकीच्या फ्रेम्सची स्थापना आणि हवाबंद सीलिंग अनुप्रयोग.
4.फूड प्रोसेसिंग क्लीनरूम: क्लीनरूम पॅनेल कनेक्शन, फ्लोअर चॅनल सीलिंग आणि सीलिंग ग्रिड इंस्टॉलेशन.
5.प्रयोगशाळा स्वच्छ झोन: फ्रेमवर्क असेंब्ली, युटिलिटी लाइन इंटिग्रेशन आणि सीलिंग.
फार्मास्युटिकल GMP सुविधांसाठी, एनोडाइज्ड किंवा पावडर-लेपित फिनिश सामान्यतः वापरले जातात कारण ते छिद्र नसलेले, स्वच्छ करण्यास सोपे आणि सामान्य जंतुनाशकांना प्रतिरोधक असतात. इलेक्ट्रोफोरेटिक कोटिंग जटिल आकारांसह प्रोफाइलसाठी निर्दिष्ट केले जाऊ शकते जेथे एकसमान कव्हरेज आवश्यक आहे.
त्रिज्या वापरलेले कोपरा प्रोफाइल सामान्यत: अंध रिवेट्स वापरून सुरक्षित केले जातात. ही पद्धत वेल्डिंगशी संबंधित उष्णता, धुके आणि कण दूषित टाळताना एक सुरक्षित कनेक्शन प्रदान करते. rivets आतून स्थापित केले जातात, एक गुळगुळीत बाह्य पृष्ठभाग सोडून जे स्वच्छ करणे सोपे आहे.
होय. मानक लांबी 6 मीटर आहे, परंतु प्रोफाइल फॅक्टरीमध्ये निर्दिष्ट लांबीमध्ये कापले जाऊ शकतात. किमान ऑर्डर प्रमाण आणि लीड टाइम विचारांच्या अधीन राहून, कस्टम एक्सट्रुजन डायज वापरून नॉन-स्टँडर्ड क्रॉस-सेक्शन देखील तयार केले जाऊ शकतात.
बहुतेक क्लीनरूम पॅनेल उत्पादक त्यांचे पॅनेल उद्योग-मानक प्रोफाइल स्लॉट रुंदीशी जुळण्यासाठी डिझाइन करतात. ऑर्डर करण्यापूर्वी, पॅनेलच्या काठाची जाडी आणि प्रोफाइल स्लॉट रुंदी सुसंगत असल्याची पुष्टी करा. आमची तांत्रिक टीम पडताळणीसाठी मितीय रेखाचित्रे आणि नमुने देऊ शकते.
FFU ग्रिड सिस्टीम अपेक्षित लोडच्या पलीकडे 30% सुरक्षितता मार्जिनसह डिझाइन केलेली आहे, ज्यामध्ये FFU युनिट्सचे वजन, सीलिंग पॅनेल आणि कोणत्याही सेवा लोडचा समावेश आहे. भार समान रीतीने वितरीत करण्यासाठी हॅन्गरचे अंतर 1200 मिमीच्या आत राखले जाते. विशिष्ट लोड गणनासाठी, कृपया आमच्या अभियांत्रिकी कार्यसंघाला FFU वजन आणि कमाल मर्यादा कॉन्फिगरेशन प्रदान करा.
Tianjin SENBO Building Materials Technology Co., Ltd. क्लीनरूम ॲल्युमिनियम ॲक्सेसरीज, क्लीनरूमचे दरवाजे, पॉलिस्टीरिन क्लीनरूम पॅनेल आणि इतर धातूच्या लिफाफा उत्पादनांची निर्माता आहे. आमचे उत्पादन बेस जिंगहाई इकॉनॉमिक डेव्हलपमेंट झोन, टियांजिन, चीन येथे आहे, स्वयंचलित उत्पादन लाइन आणि चार-टप्प्यांवरील गुणवत्ता तपासणी प्रक्रियेसह सुसज्ज आहे. आमच्या कारखाना, प्रमाणपत्रे, चाचणी क्षमता आणि प्रकल्प संदर्भांबद्दल अधिक माहितीसाठी, कृपया आमच्याआमच्याबद्दलपृष्ठ किंवाआमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
