हाताने तयार केलेले क्लीनरूम पॅनेल

हँडमेड क्लीनरूम पॅनेल्स, ज्यांना हँड-क्राफ्टेड कंपोझिट पॅनल्स असेही म्हणतात, हे सतत उत्पादन लाइन प्रक्रियेऐवजी अंतर्गत फ्रेमिंगच्या मॅन्युअल असेंब्लीद्वारे उत्पादित केलेले संलग्न साहित्य आहेत.SENBO बांधकाम साहित्यउच्च मितीय अचूकता, पृष्ठभाग सपाटपणा आणि घट्ट जॉइंट सीलिंग आवश्यक असलेल्या क्लीनरूम प्रकल्पांसाठी या पॅनल्सचा पुरवठा करते.

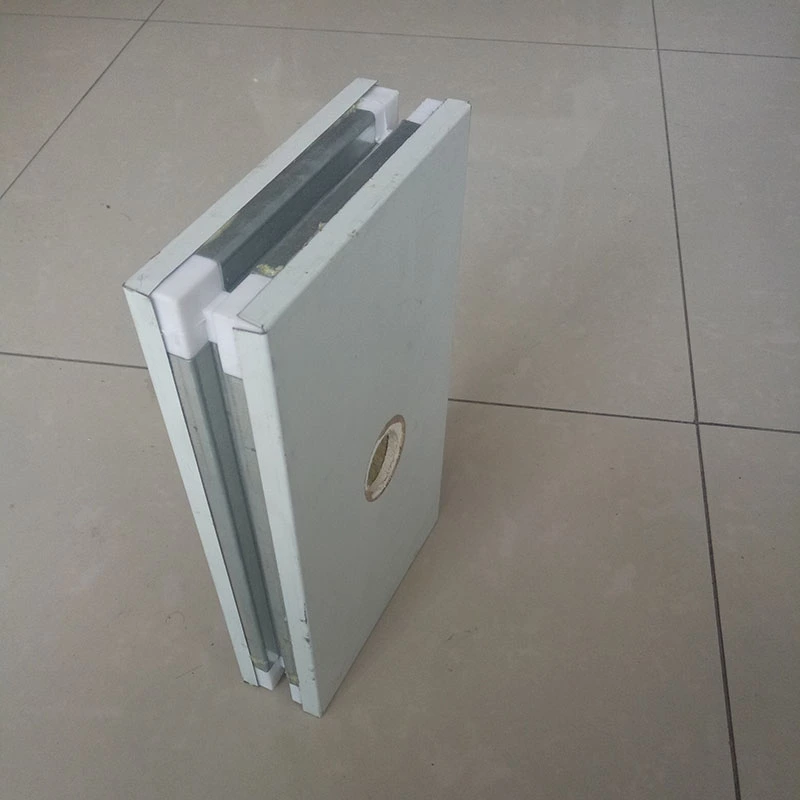

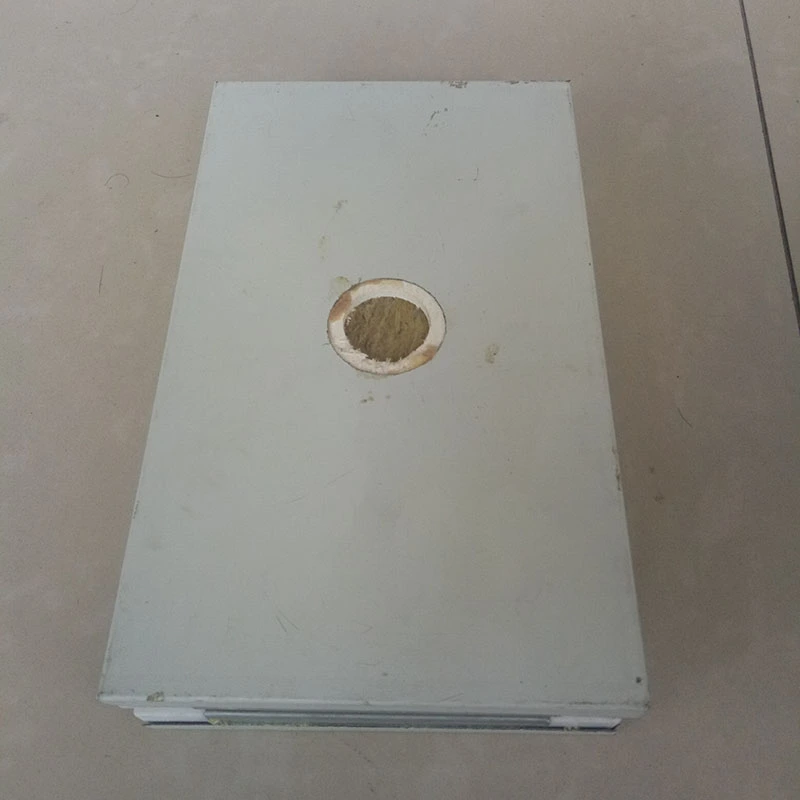

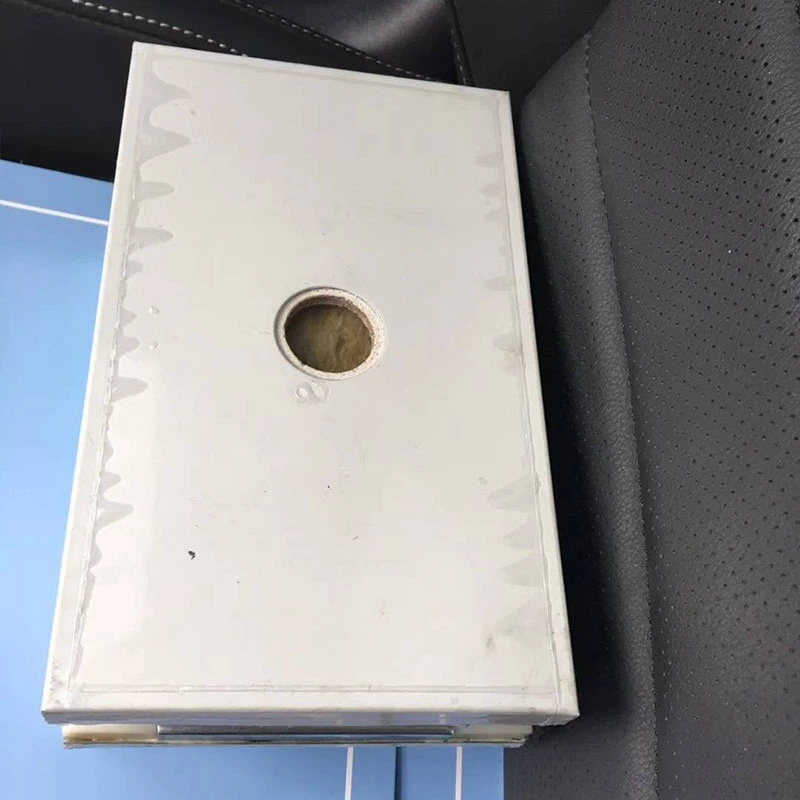

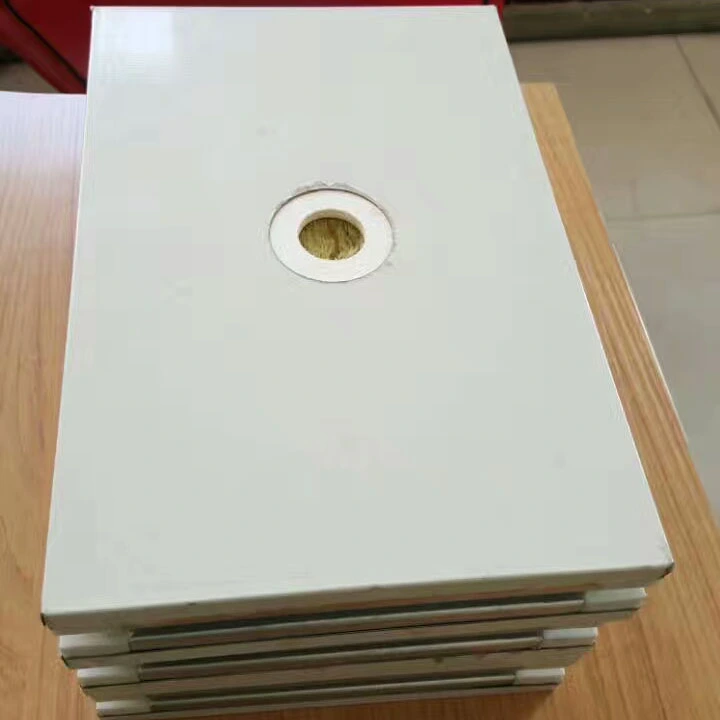

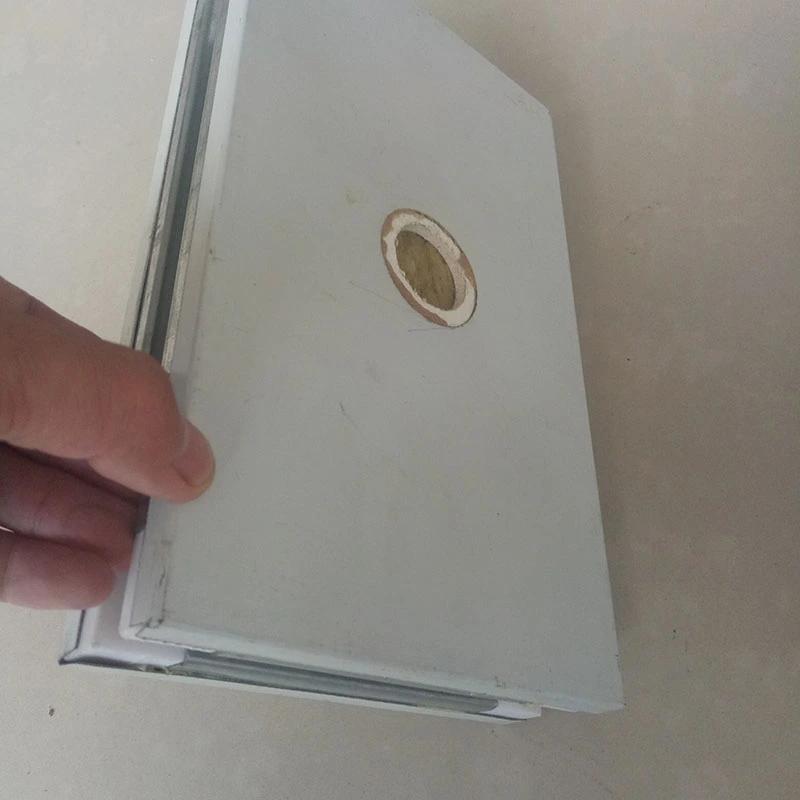

पॅनेलमध्ये दोन्ही बाजूंना क्लीनरूम-ग्रेड कलर-कोटेड स्टील फेसिंग (0.4-0.8 मिमी जाड, विनंतीनुसार उपलब्ध स्टेनलेस स्टीलसह) आणि एक कार्यात्मक कोर सामग्री असलेली संमिश्र सँडविच रचना वैशिष्ट्यीकृत आहे. परिमिती गॅल्वनाइज्ड स्टील स्ट्रिप फ्रेमिंगसह बंद केली आहे. मशीनद्वारे बनवलेल्या पॅनल्समधील महत्त्वाचा फरक म्हणजे मॅन्युअल असेंबली प्रक्रिया, ज्यामुळे फ्रेम अलाइनमेंट आणि जॉइंट फिटवर कडक नियंत्रण मिळू शकते. हे पॅनेल विशेषतः कडक हवाबंदपणा आणि सौंदर्यविषयक आवश्यकता असलेल्या वातावरणासाठी योग्य बनवते.

उपलब्ध कोर साहित्य

अनेक मुख्य पर्याय उपलब्ध आहेत, प्रत्येक भिन्न फायर रेटिंग, सामर्थ्य आणि बजेट आवश्यकतांसाठी निवडलेला आहे.

रॉक वूल / ग्लास-मॅग्नेशियम (MGO) रॉक वूल संमिश्र कोर:हायड्रोफोबिक रॉक वूल (घनता 100–140 kg/m³, थर्मल चालकता ≤0.043 W/(m·K), हायड्रोफोबिसिटी ≥98%) ग्लास-मॅग्नेशियम प्रबलित बोर्डसह एका किंवा दोन्ही बाजूंनी लॅमिनेटेड वापरते. दुहेरी बाजू असलेली MGO कॉन्फिगरेशन सर्वोच्च आग प्रतिरोध देते.

मॅग्नेशियम ऑक्सीसल्फेट (एमओएस) कोर:क्लास A1 फायर रेटिंग, पाणी शोषण ≤0.8%, आणि 1200°C पेक्षा जास्त तापमान प्रतिरोधक वैशिष्ट्ये. हे हलक्या वजनाच्या प्रोफाइलसह आग प्रतिरोध आणि ओलावा प्रतिरोध एकत्र करते.

सिलिका-रॉक (सुधारित रॉक वूल) कोर:घनता अंदाजे 80 kg/m³ आहे, वर्ग A ज्वलन रेटिंग आणि अग्निरोधक तापमान 1000°C पेक्षा जास्त आहे.

कागद किंवा ॲल्युमिनियम हनीकॉम्ब कोर:हलके आणि उच्च-शक्ती, स्व-वजन मर्यादा असलेल्या अनुप्रयोगांसाठी किंवा पृष्ठभागाच्या सपाटपणाची आवश्यकता असलेल्या अनुप्रयोगांसाठी योग्य.

परिमाणे आणि कनेक्शन पद्धती

पॅनेलच्या जाडीच्या पर्यायांमध्ये 50 मिमी, 75 मिमी आणि 100 मिमीचा समावेश आहे, 30 मिमी ते 200 मिमी पर्यंत कस्टमायझेशन उपलब्ध आहे. मानक रुंदी 980 mm आणि 1180 mm आहे आणि विनंती केल्यावर नॉन-स्टँडर्ड रुंदी तयार केली जाऊ शकते. वॉल पॅनेलची लांबी 6000 मिमी पर्यंत जाते, तर सीलिंग पॅनेलची लांबी 3000 मिमी पर्यंत मर्यादित असते.

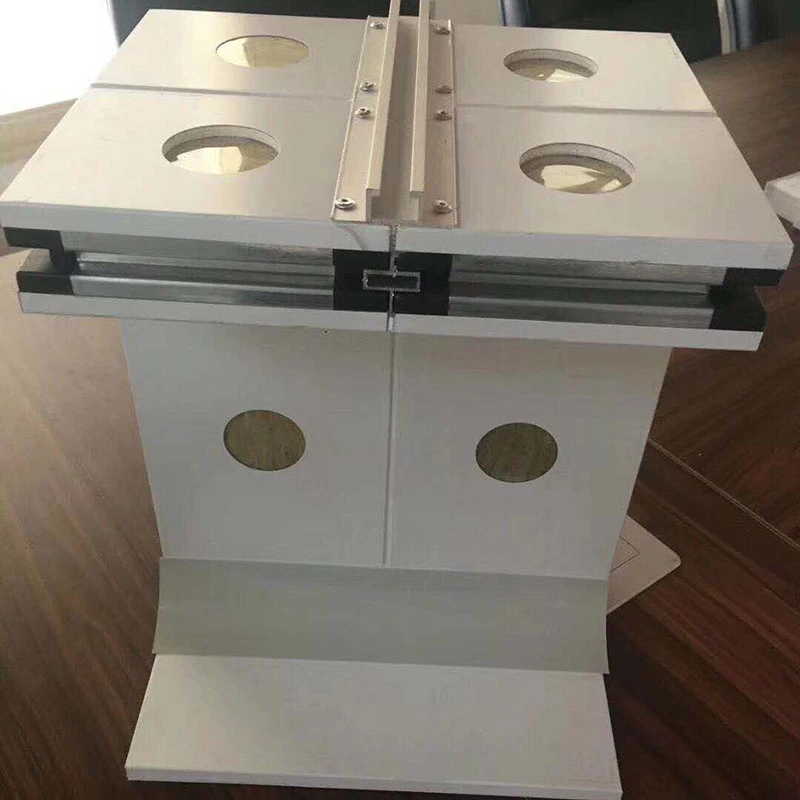

कनेक्शन पद्धतींमध्ये एच-प्रोफाइल, जीभ-आणि-खोबणी, इंटरलॉकिंग आणि "तीन-स्त्री-एक-पुरुष" संयुक्त कॉन्फिगरेशन समाविष्ट आहेत. निवड स्थापनेचा क्रम, सीलिंग आवश्यकता आणि भविष्यात वेगळे करणे अपेक्षित आहे की नाही यावर अवलंबून असते.

उत्पादन GB/T 23932-2009 (इमारतींसाठी मेटल-फेस्ड थर्मल इन्सुलेशन सँडविच पॅनेल) आणि JC/T 2761-2023 (शुध्दीकरण कार्यांसह सजावटीच्या पॅनेलच्या शुद्धीकरण कार्यक्षमतेसाठी तांत्रिक आवश्यकता) चे पालन करते.

प्रकल्पाचा अनुभव आणि फायर परफॉर्मन्स

क्लीनरूम अभियांत्रिकीमध्ये अग्निसुरक्षा हा मुख्य विचार आहे. मुख्य सामग्रीवर अवलंबून, दहन कामगिरी रेटिंग श्रेणी A किंवा वर्ग A1 पर्यंत पोहोचू शकते. अग्निरोधक मर्यादा कॉन्फिगरेशननुसार बदलतात: एकल MGO लेयर आणि रॉक वूलसह 50 मिमी पॅनेल किमान 1 तास साध्य करतात; दुहेरी MGO स्तरांसह 50 मिमी पटल किमान 2 तास साध्य करतात; आणि दुहेरी MGO स्तरांसह 100 मिमी पॅनेल किमान 4 तासांपर्यंत पोहोचतात. मॅग्नेशियम ऑक्सीसल्फेट पॅनल्स विषारी धूर उत्सर्जित न करता 1200°C पेक्षा जास्त तापमान सहन करतात.

यंताई न्यू एरा हेल्थ इंडस्ट्री न्यू पार्क प्रकल्पासाठी (2 अब्ज RMB ची एकूण गुंतवणूक, 278,300 m² व्यापलेले), आरोग्य पूरक उत्पादन कार्यशाळा, दैनंदिन रासायनिक उत्पादन कार्यशाळा आणि R&D/चाचणी केंद्रासाठी डबल-MGO रॉक वूल हँडमेड पॅनेल निवडले गेले. एकूण अर्ज क्षेत्र अंदाजे 26,000 m² होते. प्रकल्पात 0.8 मिमी गॅल्वनाइज्ड स्टीलच्या धनुष्याच्या आकाराचे फ्रेमिंग आणि विशेष कॉर्नर सिस्टम वापरण्यात आले. विनंती केल्यावर प्रकल्प दस्तऐवजीकरण आणि फोटो उपलब्ध आहेत.

स्ट्रक्चरल आणि यांत्रिक कामगिरी

संमिश्र MGO मजबुतीकरण स्तर आणि गॅल्वनाइज्ड स्टील परिमिती फ्रेमिंग या पॅनेलला मशीन-निर्मित पॅनेलपेक्षा जास्त फ्लेक्सरल लोड-बेअरिंग क्षमता आणि प्रभाव प्रतिरोध देते. चाचणीत वॉल पॅनेलसाठी किमान 0.5 kN/m² आणि छतावरील पॅनेलसाठी 1.2 kN/m² ची लवचिक क्षमता दिसून येते, L₀/250 च्या विक्षेपणावर मोजली जाते.

पृष्ठभाग सपाटपणा 0.5 मिमी किंवा त्याहून अधिक राखला जातो, जो क्लीनरूम अभियांत्रिकीच्या कठोर आवश्यकतांना समर्थन देतो आणि दीर्घकालीन वापरादरम्यान पॅनेल सपाट राहण्यास मदत करतो.

ओलावा, साचा आणि थर्मल कामगिरी

दाट मेटल फेसिंग आणि हायड्रोफोबिक रॉक वूल कोर (वॉटर रिपेलेन्सी ≥98%) उच्च आर्द्रता असलेल्या क्लीनरूम वातावरणात ओलावा शोषून आणि साचा वाढण्यापासून मुक्त ठेवतात. मॅग्नेशियम ऑक्सीसल्फेट कोरचा पाणी शोषण्याचा दर 0.8% किंवा त्याहून कमी असतो आणि आठ तास पाण्यात बुडवल्यानंतर कोणतेही विकृतीकरण दिसून येत नाही. MGO संमिश्र थर अधिक ओलावा प्रतिरोध जोडते आणि नैसर्गिक प्रतिजैविक गुणधर्म आहेत.

रॉक वूल कोरची थर्मल चालकता 0.035 ते 0.043 W/(m·K) पर्यंत असते, विशिष्ट कोर प्रकारावर अवलंबून असते. हायड्रोफोबिक उपचार स्थिर तापमान आणि आर्द्रता स्थितीत स्थिर इन्सुलेशन कार्यप्रदर्शन राखण्यास मदत करते, ज्यामुळे HVAC ऊर्जेचा वापर कमी होतो.

Demountability आणि भविष्यातील अनुकूलता

हाताने एकत्रित केलेली रचना वैयक्तिक पॅनेल काढण्याची आणि नुकसान न करता पुन्हा स्थापित करण्याची परवानगी देते. जेव्हा उपकरणे पुनर्स्थापित करणे आवश्यक असते, प्रक्रिया समायोजित करणे आवश्यक असते किंवा प्रारंभिक बांधकामानंतर स्थानिक पुनर्रचना आवश्यक असते तेव्हा हे उपयुक्त आहे. वक्र कोपरे, एम्बेडेड कंड्युट्स, प्री-कट ओपनिंग्ज आणि इंटिग्रेटेड विंडोसह पॅनेल देखील सानुकूलित केले जाऊ शकतात, ज्यामुळे साइटवरील दुय्यम प्रक्रिया कमी होते आणि क्लीनरूम सिस्टमचे संपूर्ण स्वरूप राखण्यात मदत होते.

तांत्रिक तपशील

खालील पॅरामीटर्स मानक उत्पादन आणि संबंधित चाचणी मानकांवर आधारित आहेत. चाचणी अहवाल विनंतीनुसार उपलब्ध आहेत.

अर्जाद्वारे निवड विचार

फार्मास्युटिकल GMP कार्यशाळा आणि लस उत्पादन लाइनसाठी:100 मिमी जाडीसह डबल-एमजीओ रॉक वूल पॅनेल बहुतेकदा फायर झोनसाठी निर्दिष्ट केले जातात जेथे 4-तास रेटिंग आवश्यक असते. पुष्टी करा की मुख्य सामग्री आणि फेसिंग प्रकल्पाची स्वच्छता आणि निर्जंतुकीकरण सुसंगतता आवश्यकता पूर्ण करतात.

इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर क्लीनरूमसाठी:लाइटवेट कोर जसे की ॲल्युमिनियम हनीकॉम्बचा विचार केला जाऊ शकतो जेथे स्व-वजन ही चिंता आहे. पॅनेल सपाटपणा लॅमिनार एअरफ्लो एकसमानतेसाठी आवश्यकता पूर्ण करत असल्याचे सत्यापित करा.

उच्च आर्द्रता असलेल्या अन्न प्रक्रिया क्षेत्रासाठी:एमओएस कोर कमी पाणी शोषण आणि नैसर्गिक प्रतिजैविक गुणधर्म देतात. वारंवार वॉश-डाउन असलेल्या भागात स्टेनलेस स्टीलच्या फेसिंगसह एकत्र करा.

पुनर्संरचित केल्या जाऊ शकतील अशा रिक्त स्थानांसाठी:एच-प्रोफाइल किंवा इंटरलॉकिंग जॉइंट्स सारख्या डिमॉउंटेबिलिटीला समर्थन देणारी कनेक्शन पद्धत निवडा. यामुळे भविष्यातील नूतनीकरणाचा खर्च कमी होतो आणि लेआउट बदलादरम्यान डाउनटाइम कमी होतो.

ठराविक अनुप्रयोग

1.बायोफार्मास्युटिकल GMP कार्यशाळा, लस उत्पादन लाइन आणि जैविक प्रयोगशाळांसाठी उच्च-अग्नी-सुरक्षा क्लीनरूम संलग्नक.

2.हॉस्पिटल ऑपरेटिंग रूम, ICU वॉर्ड आणि फार्मास्युटिकल R&D प्रयोगशाळा.

3.इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर्ससाठी क्लीनरूम्स, चिप मॅन्युफॅक्चरिंग प्लांट्स आणि अचूक इन्स्ट्रुमेंट वर्कशॉप्स.

4.फूड प्रोसेसिंग क्लीनरूम, दुग्ध उत्पादन सुविधा आणि मध्यवर्ती स्वयंपाकघरांसाठी संलग्नक.

5.नवीन ऊर्जा लिथियम बॅटरी उत्पादन आणि फोटोव्होल्टेइक मॉड्यूल निर्मितीसाठी क्लीनरूम्स.

वारंवार विचारले जाणारे प्रश्न

1. मशीनने बनवलेल्या क्लीनरूम पॅनेलपेक्षा हस्तनिर्मित पॅनेलचा मुख्य फायदा काय आहे?

हाताने बनवलेले पॅनेल अंतर्गत फ्रेम अलाइनमेंट आणि जॉइंट फिटवर कडक नियंत्रण देतात, ज्यामुळे पृष्ठभागाची सपाटता आणि एकूणच कडकपणा येतो. ते बऱ्याचदा हाय-एंड क्लीनरूमसाठी निर्दिष्ट केले जातात जेथे हवाबंदपणा आणि भार सहन करण्याची क्षमता गंभीर असते. मशीन-निर्मित पॅनेल अधिक किफायतशीर आहेत आणि मानक अनुप्रयोगांसाठी पुरेसे असू शकतात.

2. 4-तास फायर-रेट केलेल्या भिंतीसाठी मी कोणती मुख्य सामग्री निवडावी?

4-तास फायर रेटिंगसाठी, दुहेरी बाजू असलेले मॅग्नेशियम ऑक्साईड बोर्ड आणि रॉक वूल कोर असलेले 100 मिमी जाड पॅनेल हे शिफारस केलेले कॉन्फिगरेशन आहे. याची चाचणी 4-तासांच्या मर्यादेपर्यंत केली गेली आहे. प्रकल्पाच्या अग्निसुरक्षा अभियंत्याशी पुष्टी करा की निर्दिष्ट असेंब्ली स्थानिक कोड आवश्यकता पूर्ण करते.

3. हाताने तयार केलेले पॅनेल वेगळे केले जाऊ शकतात आणि पुन्हा वापरले जाऊ शकतात?

होय. उतरवता येण्याजोग्या डिझाइनमुळे वैयक्तिक पॅनेल काढले जाऊ शकतात आणि नुकसान न करता पुन्हा स्थापित केले जाऊ शकतात. हे विशेषतः क्लीनरूममध्ये उपयुक्त आहे जेथे उपकरणे लेआउट बदलतात किंवा जेथे भविष्यातील विस्ताराची योजना आहे. कनेक्शन पद्धतीची निवड पृथक्करण सुलभतेवर परिणाम करते.

4. ओलावा प्रतिरोधासाठी एमओएस कोर रॉक वूल कोरशी कसे तुलना करतात?

दोन्ही कोर ओलावा-प्रतिरोधक आहेत. MOS कोरचा पाणी शोषण दर 0.8% किंवा त्याहून कमी असतो आणि दीर्घकाळ विसर्जन केल्यानंतर ते विकृत होत नाहीत. कमीत कमी 98% जलरोधक दर प्राप्त करण्यासाठी रॉक वूल कोर हायड्रोफोबिक उपचारांवर अवलंबून असतात. अत्यंत ओल्या वातावरणासाठी, एमओएस हा उत्तम पर्याय असू शकतो; बऱ्याच क्लीनरूम ऍप्लिकेशन्ससाठी, एकतर कोर योग्यरित्या सील केल्यावर चांगले कार्य करते.

5. हस्तनिर्मित पॅनेलसाठी कोणते सानुकूल पर्याय उपलब्ध आहेत?

सानुकूलनामध्ये नॉन-स्टँडर्ड जाडी (30-200 मिमी), विशेष रुंदी, वक्र कोपरे, एम्बेडेड कंड्युट्स, प्री-कट ओपनिंग्ज आणि इंटिग्रेटेड विंडो यांचा समावेश होतो. हे पर्याय साइटवरील दुय्यम प्रक्रिया कमी करण्यात आणि क्लीनरूमची दृश्यमान सुसंगतता राखण्यात मदत करतात. सानुकूल ऑर्डर किमान प्रमाणात आणि विस्तारित लीड वेळा अधीन आहेत.
