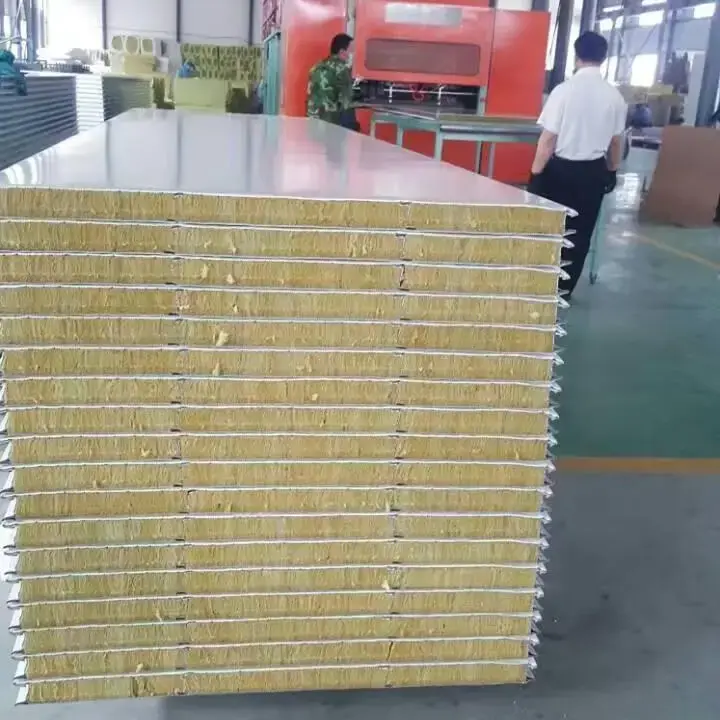

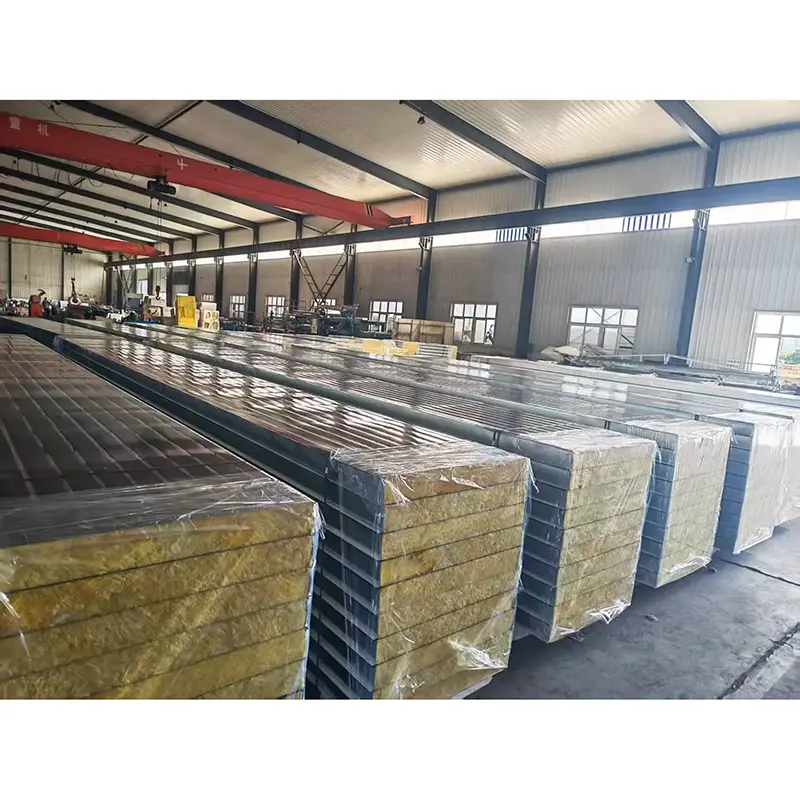

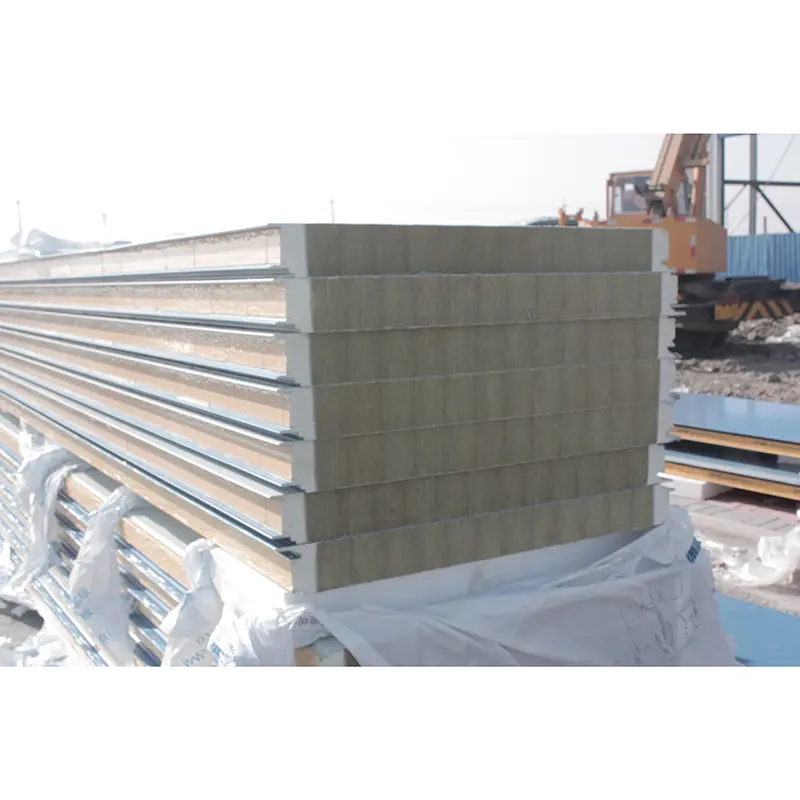

रॉक वूल सँडविच पॅनेल्स हे संमिश्र पॅनेल्स आहेत ज्यात धातूचा फेसिंग आणि रॉक वूल कोर असतो. कोर बेसाल्ट आणि डोलोमाइट सारख्या नैसर्गिक धातूपासून तयार केला जातो, जो उच्च तापमानात वितळला जातो, चार-रोल सेंट्रीफ्यूगल प्रक्रियेद्वारे फायबर बनविला जातो, बाईंडर आणि वॉटर रिपेलेंट्सने उपचार केला जातो आणि नंतर पट्ट्यामध्ये बरा केला जातो. लॅमिनेशन करण्यापूर्वी, कोर पट्ट्या कापल्या जातात आणि 90 अंश फिरवल्या जातात जेणेकरून फायबर अभिमुखता पॅनेलच्या पृष्ठभागावर लंब असेल. हे संकुचित शक्ती आणि लवचिक कडकपणा सुधारते.
फेसिंग मटेरियलमध्ये कलर-कोटेड स्टील, गॅल्वनाइज्ड स्टील किंवा 0.4 मिमी ते 0.8 मिमी जाडी असलेले अल-झेडन मिश्र धातु कोटेड स्टील समाविष्ट आहे. पॉलिस्टर (PE), सिलिकॉन-सुधारित पॉलिस्टर (SMP), उच्च-टिकाऊ पॉलिस्टर (HDP), किंवा PVDF फ्लोरोकार्बन हे उपलब्ध पृष्ठभाग कोटिंग्ज आहेत. रॉक वूल कोरची घनता 100 kg/m³ ते 150 kg/m³ पर्यंत असते, 120 kg/m³ मानक पर्याय म्हणून. एकात्मिक पॅनेल तयार करण्यासाठी कोर उच्च-शक्तीच्या चिकट्यासह धातूच्या मुखाशी जोडलेला असतो.

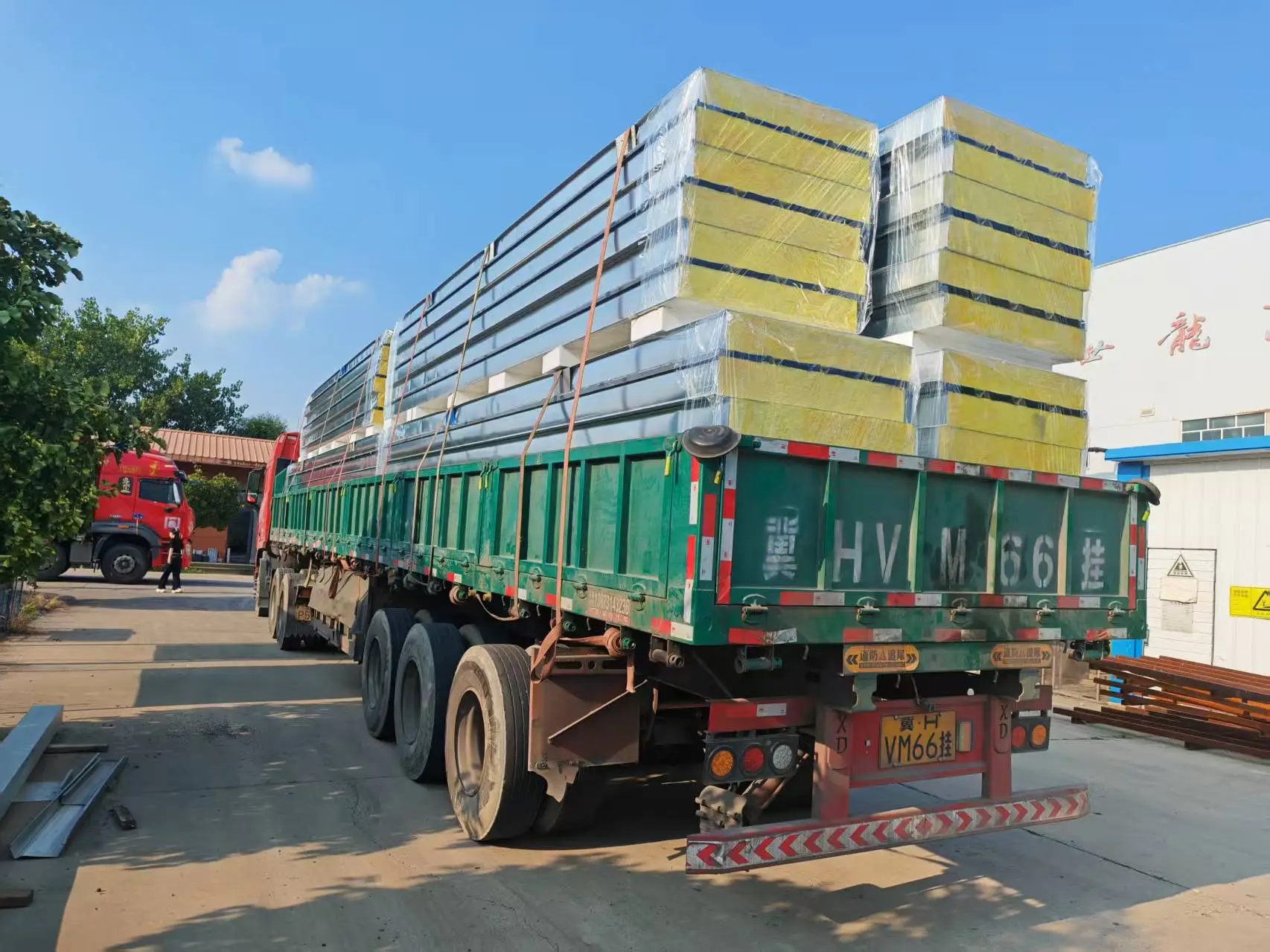

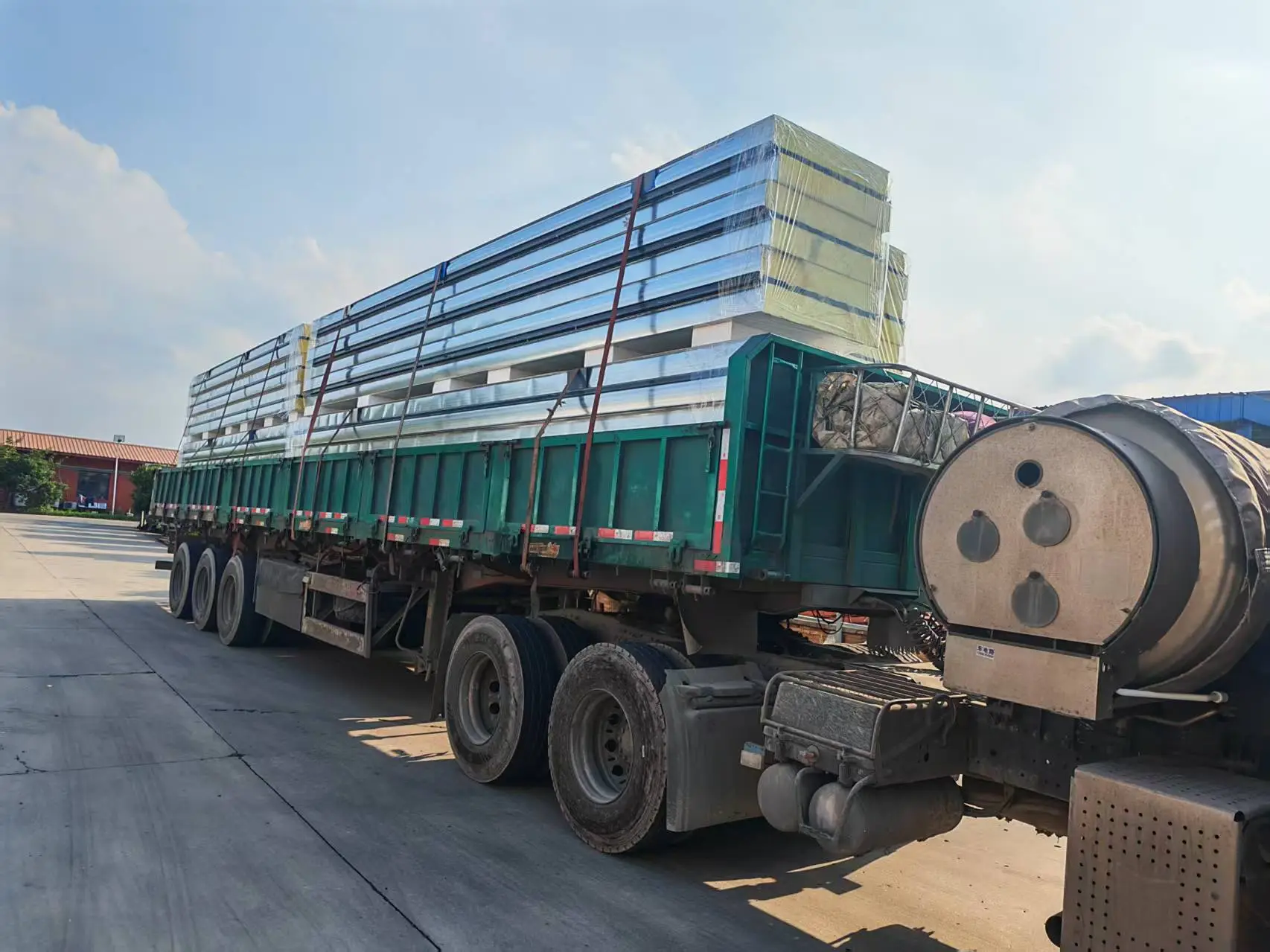

प्रकल्पाच्या आवश्यकतांनुसार पॅनेलची जाडी 50 मिमी ते 150 मिमी पर्यंत सानुकूलित केली जाऊ शकते. प्रभावी रुंदी सामान्यत: 900 मिमी किंवा 1000 मिमी असते, नालीदार प्रोफाइलसाठी 1000 मिमी वापरली जाते. वाहतूक परिस्थितीनुसार पॅनेलची लांबी 15,000 मिमी पर्यंत पोहोचू शकते.
| कामगिरी सूचक | पॅरामीटर / तपशील | आधार किंवा टिप्पणी |
|---|---|---|
| कार्यकारी मानक | GB/T 23932-2009 | इमारतीच्या वापरासाठी मेटल-फेस केलेले थर्मल इन्सुलेशन सँडविच पॅनेल |
| तोंडी साहित्य | कलर-लेपित स्टील / गॅल्वनाइज्ड स्टील / अल-झेडएन कोटेड स्टील | जाडी 0.4-0.8 मिमी |
| मूळ साहित्य | रॉक वूल (बेसाल्ट फायबर) | पॅनेल पृष्ठभागावर लंब तंतू; स्लॅग लोकर सामग्री वगळली |
| कोर घनता | 100–150 kg/m³ | मानक 120 kg/m³ |
| थर्मल चालकता | ≤0.043 W/(m·K) | सभोवतालच्या तापमानात मोजले जाते |
| बाँडची ताकद | >0.06 MPa | तोंड आणि कोर दरम्यान |
| पील बोंड क्षेत्र | ≥85% | प्रति सोललेली पृष्ठभाग |
| फ्लेक्सरल लोड क्षमता | विक्षेपण L₀/250 वर ≥0.5 kN/m² | मानक किमान आवश्यकता |
| दहन कामगिरी | वर्ग अ (नॉन-दहनशील) | GB 8624 वर्ग A (A1) |
| आग प्रतिरोध रेटिंग | 50 मिमी ≥ 60 मि; 100 मिमी ≥ 120 मि; 150 मिमी ≥ 180 मि | अग्निरोधक चाचण्यांद्वारे सत्यापित |
| सामान्य जाडी | 50-150 मिमी | सानुकूल करण्यायोग्य |
| प्रभावी रुंदी | 900-1000 मिमी | जीभ आणि खोबणी 900-1000 मिमी; नालीदार 1000 मिमी |
रॉक वूल कोर ही एक अजैविक तंतुमय सामग्री आहे जी GB 8624 वर्ग A (A1) नॉन-दहनशील मानकांची पूर्तता करते. अग्निरोधक चाचण्यांनी हे सत्यापित केले आहे की 50 मिमी जाड रॉक वूल सँडविच पॅनेल किमान 60 मिनिटे, 100 मिमी पॅनेल किमान 120 मिनिटे आणि 150 मिमी पॅनेल किमान 180 मिनिटांचा अग्निरोधक कालावधी प्रदान करते. कोर 1000 डिग्री सेल्सियसपेक्षा जास्त तापमानाचा सामना करू शकतो. आगीच्या संपर्कात असताना ते जळत नाही, वितळत नाही किंवा वितळलेले थेंब तयार करत नाही आणि ते विषारी धुके सोडत नाही. हे कार्यप्रदर्शन स्वच्छ खोल्यांच्या डिझाइनसाठी संहितेत निर्दिष्ट केलेल्या लिफाफा सामग्रीच्या बांधकामासाठी अनिवार्य अग्निसुरक्षा आवश्यकता पूर्ण करते. Huainan मायनिंग ग्रुपच्या सार्वजनिक खरेदी प्रकल्पाला स्पष्टपणे रॉक वूल सँडविच पॅनेलसाठी क्लास A फायर रेटिंग आवश्यक आहे, जे औद्योगिक अनुप्रयोगांमधील अग्निसुरक्षेची गंभीर मागणी प्रतिबिंबित करते.
रॉक वूल कोरची थर्मल चालकता 0.040 W/(m·K) ते 0.048 W/(m·K) पर्यंत असते, ज्याचे मूल्य सभोवतालच्या तापमानात 0.043 W/(m·K) पेक्षा जास्त नसते. 100 मिमी जाडीच्या रॉक वूल सँडविच पॅनेलमध्ये 0.404 W/(m²·K) पेक्षा जास्त उष्णता हस्तांतरण गुणांक असतो, जे थेट इमारत उर्जेचा वापर 75% कमी करण्यासाठी राष्ट्रीय मानक पूर्ण करते. BASF झांजियांग व्हर्बंड साइट प्रकल्पाच्या भिंती आणि छतावरील प्रणालींमध्ये रॉक वूल कोरचा वापर केला गेला, ज्यामुळे अंतर्गत आणि बाहेरील जागांमधील उष्णता हस्तांतरण प्रभावीपणे कमी केले गेले आणि कारखाना आणि कार्यालयीन भागात उर्जेचा वापर कमी झाला.
मेटल फेसिंग आणि रॉक वूल कोर यांच्यातील बाँडची ताकद 0.06 MPa पेक्षा जास्त असणे आवश्यक आहे. पील चाचण्यांमध्ये, धातूच्या मुखावर उरलेली मूळ सामग्री समान रीतीने वितरीत केली गेली पाहिजे आणि बांधलेल्या पृष्ठभागाच्या किमान 85% भाग व्यापला पाहिजे. जेव्हा मध्य-स्पॅन विक्षेपण L₀/250 पर्यंत पोहोचते, तेव्हा फ्लेक्सरल लोड क्षमता 0.5 kN/m² पेक्षा कमी नसावी. एका 100 मिमी जाडीच्या अग्नि-प्रतिरोधक रॉक वूल सँडविच पॅनेलसाठी, मोजलेली फ्लेक्सरल लोड क्षमता 2.68 kN/m² पर्यंत पोहोचली, जी किमान आवश्यकतेपेक्षा लक्षणीय आहे. 120 kg/m³ ची कोर घनता आणि पॅनेलच्या पृष्ठभागावर लंब असलेला फायबर अभिमुखता दीर्घकालीन वापरादरम्यान संरचनात्मक कडकपणा आणि लवचिक कार्यप्रदर्शन प्रदान करते.
रॉक वूल कोरची सच्छिद्र फायबर रचना मोजता येण्याजोगा आवाज शोषण प्रदान करते. 50 मिमी जाडीचे पॅनेल 29 dB चे भारित ध्वनी इन्सुलेशन मूल्य प्राप्त करते, ज्यामुळे छतावर पाऊस किंवा गारांच्या प्रभावामुळे घरातील आवाज प्रभावीपणे कमी होतो. ISO 354 चाचणीनुसार, ध्वनी शोषण कार्यक्षमता DELTA LA = 15.7 dB(A) पर्यंत पोहोचते.
रॉक वूल सँडविच पॅनेल अनेक वास्तविक-जागतिक प्रकल्पांमध्ये प्रमाणित केले गेले आहेत. BASF Zhanjiang Verbund Site, BASF ग्रुपचा जागतिक स्तरावरचा तिसरा-सर्वात मोठा एकात्मिक उत्पादन आधार, भिंती आणि छतासाठी मोठ्या प्रमाणावर रॉक वूल सँडविच पॅनेल प्रणाली वापरली. उत्पादनाने उच्च-आर्द्रता, उच्च-खारट किनारी परिस्थिती आणि वादळाच्या संपर्कात हवामानाचा प्रतिकार आणि संरचनात्मक स्थिरता दर्शविली.
शांघायमधील एक मोठा थीम पार्क, बीजिंगमधील एक उंच इमारती आणि ग्वांगझो आणि लुओयांगमधील औद्योगिक प्लांट्ससह इतर प्रकल्पांनी थर्मल इन्सुलेशन, ध्वनीरोधक आणि अग्निसुरक्षा सुधारण्यासाठी सामग्री वापरली आहे.
यिक्सिंग युन्क्सी कमर्शियल बिल्डिंग आणि जिंगटांग वेअरहाऊसमधील छताच्या नूतनीकरणाच्या प्रकल्पांमध्ये सध्याच्या छताला रॉक वूल सँडविच पॅनेलसह संपूर्णपणे बदलणे आणि संरचना मजबूत करण्यासाठी मेटल सपोर्ट सिस्टीम जोडणे, एकूण भार सहन करण्याची क्षमता आणि वारा दाब प्रतिरोधक क्षमता सुधारणे समाविष्ट आहे.
रॉक वूल कोर गैर-दहनशील आहे आणि त्याला वर्ग A फायर रेटिंग प्राप्त करते. पॉलीयुरेथेन कोर सामान्यत: B1 किंवा B2 रेट केले जातात. उच्च अग्निसुरक्षा आवश्यकता असलेल्या इमारतींसाठी, जसे की औद्योगिक वनस्पती, सार्वजनिक इमारती आणि क्लीनरूम, रॉक वूल सँडविच पॅनेल हे अधिक विश्वासार्ह पर्याय आहेत.
पुरवठादाराकडून तृतीय-पक्ष चाचणी अहवालांची विनंती करा आणि GB/T 23932-2009 आवश्यकतांनुसार थर्मल चालकता, बाँडची ताकद, पील क्षेत्र, अग्निरोधक रेटिंग आणि ज्वलन कार्यप्रदर्शन यासारखे प्रमुख निर्देशक तपासा. ऑन-साइट तपासणीमध्ये पृष्ठभागाची सपाटता, कापलेल्या कडांवर कोर एकसारखेपणा आणि तोंडावर ओरखडे नसणे यांचा समावेश असावा.
PVDF किंवा HDP कोटिंग्ज असलेले पॅनेल सामान्य वापर आणि देखभालीच्या परिस्थितीत 20 वर्षांपेक्षा जास्त काळ टिकू शकतात. वास्तविक सेवा जीवन पर्यावरणीय गंज, अतिनील प्रदर्शन, यांत्रिक नुकसान आणि इतर घटकांवर अवलंबून असते. नियमित तपासणी आणि देखभाल सेवा कालावधी वाढवू शकते.
होय. पॅनेलची जाडी, लांबी, दर्शनी रंग आणि कोटिंग प्रकार सानुकूलित केला जाऊ शकतो. डिझाईन टप्प्यात उत्पादन सहिष्णुता, किमान ऑर्डर प्रमाण आणि डिलिव्हरी लीड वेळा निर्मात्याकडे पुष्टी करण्याची शिफारस केली जाते.
येणा-या कच्च्या मालाची प्रत्येक बॅचसाठी तपासणी केली जाते, ज्यामध्ये फेसिंग जाडी, कोटिंग आसंजन, कोर घनता आणि फायबर अभिमुखता समाविष्ट आहे. प्रक्रियेतील तपासणीमध्ये परिमाण, बाँडिंग आणि पृष्ठभागाची गुणवत्ता समाविष्ट असते. शिपमेंट करण्यापूर्वी तयार उत्पादनांची पॅकेजिंग आणि स्टॅकिंगसाठी तपासणी केली जाते. GB/T 23932-2009 नुसार फॅक्टरी तपासणी अहवालांसह सर्व उत्पादनांचा पुरवठा केला जाऊ शकतो. प्रकल्पाच्या विनंतीनुसार तृतीय-पक्षाच्या प्रकारचे चाचणी अहवाल देखील उपलब्ध आहेत.
