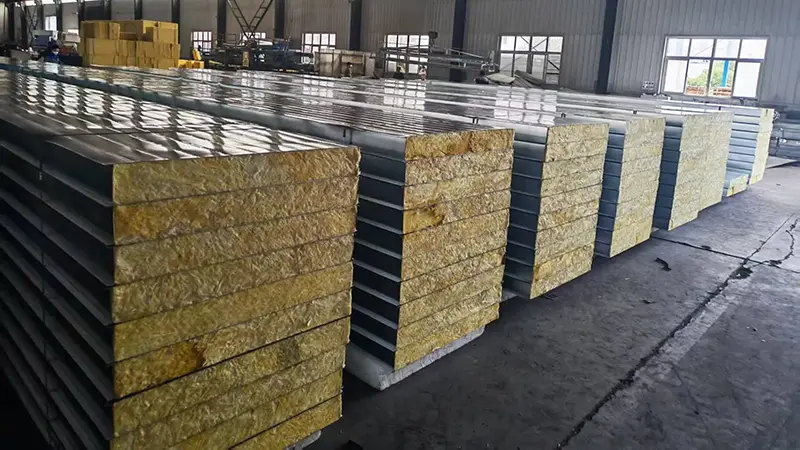

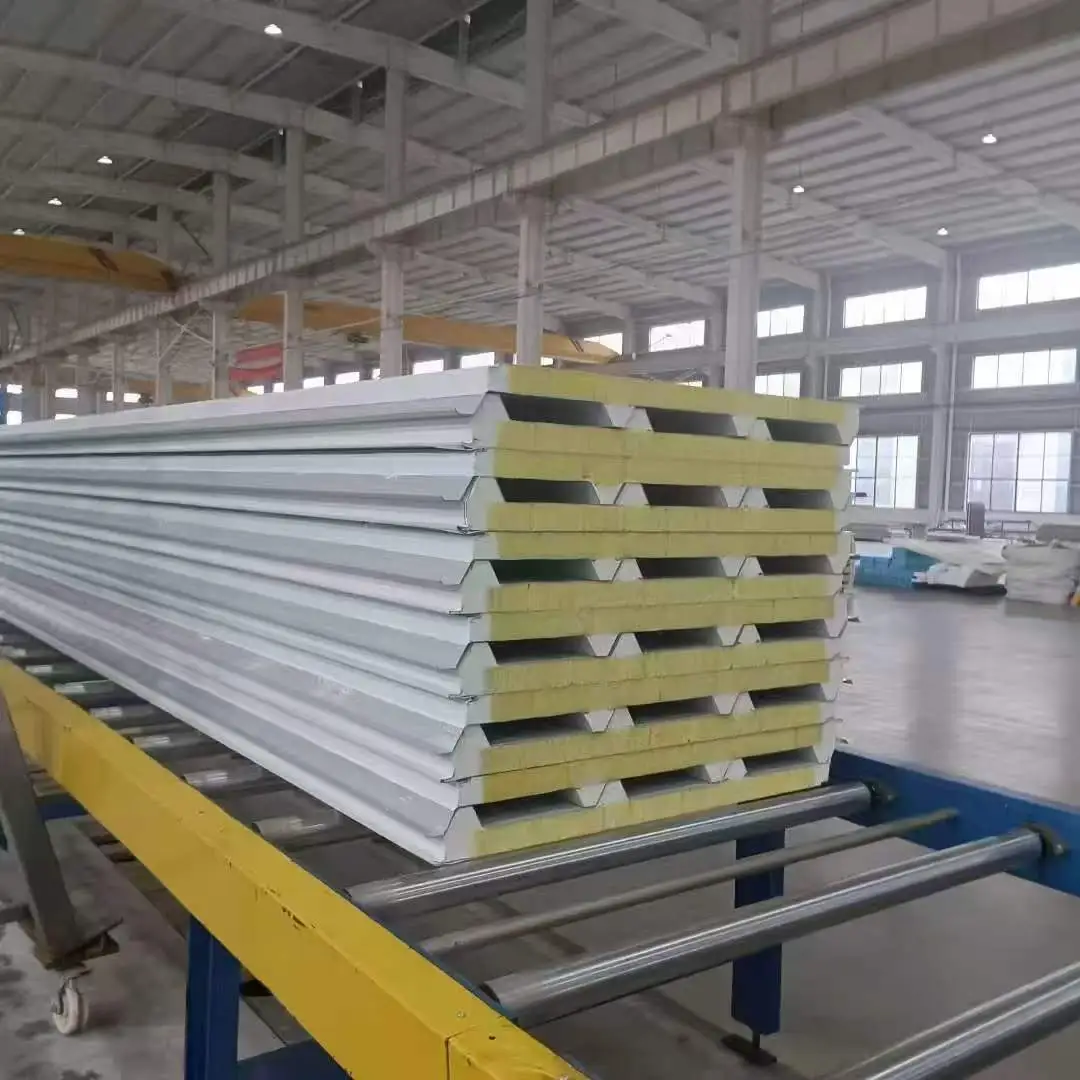

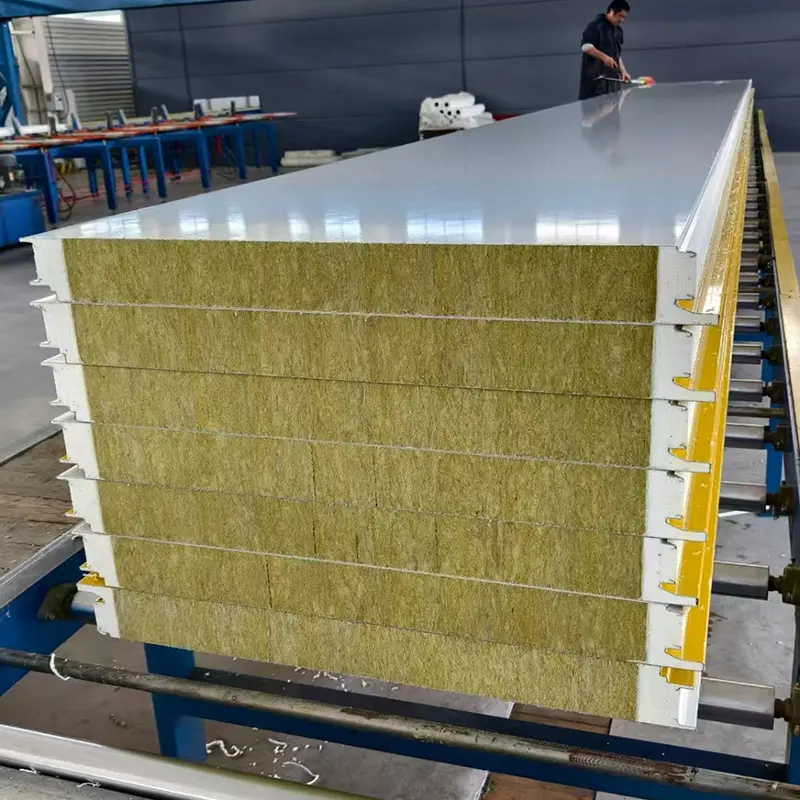

रूफ रॉक वूल सँडविच पॅनल्स, ज्यांना मेटल-फेस्ड कंपोझिट पॅनल्स देखील म्हणतात, दोन पातळ धातूच्या फेसिंग शीट्स असतात ज्यात हलक्या वजनाच्या कोर मटेरियलला जोडलेले असते. फेसिंग शीट्स सामान्यत: 0.4 मिमी ते 0.8 मिमी जाड असतात आणि गॅल्वनाइज्ड स्टील, रंग-कोटेड स्टील, अल-झेन कोटेड स्टील किंवा ॲल्युमिनियम मिश्र धातु असू शकतात. अग्निसुरक्षा, थर्मल इन्सुलेशन आणि बजेट आवश्यकतांवर आधारित मुख्य सामग्री निवडली जाते. सामान्य मुख्य पर्याय म्हणजे रॉक वूल, कठोर पॉलीयुरेथेन (PU), आणि पॉलिस्टीरिन (EPS). चेहऱ्यावरील भाग आणि गाभा चिकटलेल्या असतात, ज्यामुळे त्वचेची तणावग्रस्त रचना तयार होते. मेटल फेसिंग्समध्ये तन्य आणि संकुचित शक्ती असतात, तर कोअर शिअर स्ट्रेस हस्तांतरित करतो आणि फेसिंग वेगळे ठेवतो, परिणामी पॅनेलच्या वजनाच्या तुलनेत उच्च लवचिक कडकपणा येतो.
रूफ रॉक वूल सँडविच पॅनेल्स सामान्यतः 50 मिमी ते 200 मिमी जाडीचे असतात आणि प्रभावी रुंदी 900 मिमी ते 1000 मिमी असते. PU सँडविच पॅनेल 30 मिमी ते 100 मिमी जाडीच्या 1000 मिमीच्या प्रभावी रुंदीसह असतात. 50 मिमी ते 250 मिमी जाडीपर्यंत 1150 मिमी किंवा 1200 मिमी प्रभावी रुंदीसह EPS सँडविच पॅनेल उपलब्ध आहेत. पॅनेलची लांबी साधारणपणे 12,000 मिमी पर्यंत असते आणि प्रकल्पाच्या गरजेनुसार सानुकूल लांबी तयार केली जाऊ शकते.
| कामगिरी सूचक | पॉलीयुरेथेन (PU) कोर | रॉक वूल कोर | पॉलिस्टीरिन (ईपीएस) कोर | मानक संदर्भ |
|---|---|---|---|---|
| कोर घनता | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T ८६८/८६९/६८९ |
| थर्मल चालकता | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | सभोवतालच्या तापमानात मोजले जाते |
| बाँडची ताकद | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | तोंड आणि कोर दरम्यान |
| दहन कामगिरी | वर्ग B1 | वर्ग अ (नॉन-दहनशील) | वर्ग B2 | जीबी ८६२४ |
| आग प्रतिरोध रेटिंग | निर्दिष्ट नाही | जाडीसाठी ≥60 मि ≥80 मिमी | निर्दिष्ट नाही | अग्निशामक चाचण्यांद्वारे सत्यापित |
| फ्लेक्सरल लोड क्षमता | L₀/200 वर ≥0.5 kN/m | L₀/250 वर ≥0.5 kN/m | L₀/250 वर ≥0.5 kN/m | विक्षेप मर्यादा |
| सामान्य जाडी | 30-100 मिमी | 50-200 मिमी | 50-250 मिमी | सानुकूल करण्यायोग्य |
| प्रभावी रुंदी | 1000 मिमी | 900-1000 मिमी | 1150-1200 मिमी | मानक रुंदी |
पॅनेल आय-बीमसारखे वागते. मेटल फेसिंग फ्लँज म्हणून काम करतात, तन्य आणि संकुचित ताण वाहतात. कोर वेब म्हणून कार्य करते, कातरणे बल हस्तांतरित करते. कोर जाडी वाढल्याने लक्षणीय वजन न जोडता लवचिक कडकपणा वाढतो कारण कोर घनता कमी आहे. सर्व तीन कोर प्रकारांना निर्दिष्ट विक्षेपण मर्यादेखाली 0.5 kN/m ची किमान फ्लेक्सरल लोड क्षमता पूर्ण करणे आवश्यक आहे. रॉक वूल आणि EPS पॅनल्सची L₀/250 वर चाचणी केली जाते, तर PU पॅनेलची L₀/200 वर चाचणी केली जाते.
बाँडच्या ताकदीची आवश्यकता मूळ प्रकारानुसार बदलते. EPS पॅनल्सना 0.1 MPa पेक्षा जास्त बॉण्ड स्ट्रेंथ आवश्यक आहे, PU पॅनेल किमान 0.09 MPa आणि 0.06 MPa पेक्षा जास्त रॉक वूल पॅनेल आवश्यक आहेत. पील टेस्टिंग दरम्यान, चेहऱ्यावर उरलेली मूळ सामग्री समान रीतीने वितरीत केली गेली पाहिजे आणि कमीतकमी 85% बाँड क्षेत्र झाकली पाहिजे. ही आवश्यकता पुष्टी करण्यात मदत करते की फेसिंग आणि कोर एकल युनिट म्हणून काम करत आहेत.
आग वर्तन मुख्यत्वे कोर द्वारे निर्धारित केले जाते. रॉक वूल कोर हे ज्वलनशील नसतात आणि 80 मिमी किंवा त्याहून अधिक जाडी असताना किमान 60 मिनिटांचे अग्निरोधक रेटिंग देतात. PU कोर वर्ग B1 फ्लेम-रिटार्डंट रेटिंगपर्यंत पोहोचू शकतात. EPS कोरला वर्ग B2 रेट केले जाते आणि ते कमी अग्निसुरक्षा आवश्यकता असलेल्या भागांपुरते मर्यादित आहेत. प्रोजेक्ट फायर कोडने मुख्य निवडीचे मार्गदर्शन केले पाहिजे.
PU कोर सर्वात कमी थर्मल चालकता 0.027 W/(m·K) किंवा त्याहून कमी, त्यानंतर EPS 0.041 W/(m·K) आणि रॉक वूल 0.045 W/(m·K) वर देतात. निवडीने इन्सुलेशन लक्ष्ये, फायर रेटिंग आणि बजेट संतुलित केले पाहिजे. दिलेल्या इन्सुलेशन आवश्यकतेसाठी, PU पॅनेल EPS किंवा रॉक वूल पॅनेलपेक्षा पातळ असू शकतात.
रॉक वूल कोर पॅनेल्स इमारतींसाठी योग्य आहेत ज्यांना ज्वलनशील नसलेल्या लिफाफा सामग्रीची आवश्यकता असते, जसे की उच्च आगीचा धोका असलेले औद्योगिक प्लांट, सार्वजनिक इमारती, क्लीनरूम आणि अग्निशमन संहिता वर्ग A सामग्री अनिवार्य असलेल्या भागात. ते चांगले आवाज शोषण देखील प्रदान करतात, जे गोंगाटाच्या वातावरणात उपयुक्त आहे.
कोल्ड स्टोरेज, तापमान-नियंत्रित गोदामे आणि ऊर्जा-कार्यक्षम इमारती यासारख्या मर्यादित जाडीमध्ये जास्तीत जास्त थर्मल इन्सुलेशन आवश्यक असलेल्या प्रकल्पांसाठी PU कोर पॅनेल्स योग्य आहेत. त्यांचे B1 फायर रेटिंग त्यांना बऱ्याच अनुप्रयोगांमध्ये स्वीकार्य बनवते, परंतु स्थानिक अग्नि नियमांची पुष्टी केली पाहिजे.
तात्पुरती संरचना, कृषी इमारती आणि काही गोदामे यासारख्या कमी अग्निसुरक्षा आवश्यकता असलेल्या इमारतींसाठी EPS कोअर पॅनेल हा किफायतशीर पर्याय आहे. ते कमी खर्चात चांगले इन्सुलेशन प्रदान करतात, परंतु त्यांचे B2 रेटिंग व्यापलेल्या किंवा उच्च-जोखीम असलेल्या भागात वापर प्रतिबंधित करते.
तीनपैकी रॉक वूल हा एकमेव न ज्वलनशील पर्याय आहे आणि सर्वात जास्त आग प्रतिरोधक क्षमता प्रदान करतो. PU B1 मिळवू शकतो, तर EPS B2 आहे. कठोर फायर कोड असलेल्या इमारतींसाठी, सामान्यतः रॉक लोकर आवश्यक असते.
होय, सँडविच पॅनेल भिंती आणि छतावर दोन्हीसाठी वापरल्या जाऊ शकतात, परंतु छतावरील पॅनेलमध्ये मजबूत प्रोफाइल, उत्तम ड्रेनेज डिझाइन आणि उच्च वारा उत्थान प्रतिरोध यासारख्या अतिरिक्त वैशिष्ट्यांची आवश्यकता असू शकते. निर्मात्याशी पुष्टी करा की निवडलेले पॅनेल छप्पर लोड आवश्यकता पूर्ण करते.
PU प्रति युनिट जाडी आणि उच्च बाँड सामर्थ्य चांगले थर्मल इन्सुलेशन देते, परंतु जास्त खर्च येतो. ईपीएस हलका आणि स्वस्त आहे. जर इन्सुलेशन लक्ष्य जाड EPS पॅनेलने पूर्ण केले जाऊ शकते, तर ते अधिक किफायतशीर पर्याय असू शकते. थर्मल गणनेने निर्णयाचे मार्गदर्शन केले पाहिजे.
संबंधित मानकांमध्ये मेटल-फेस्ड पॉलीयुरेथेन सँडविच पॅनेलसाठी JC/T 868, मेटल-फेस केलेल्या रॉक वूल सँडविच पॅनेलसाठी JC/T 869 आणि मेटल-फेस केलेल्या पॉलीस्टीरिन सँडविच पॅनेलसाठी JC/T 689 यांचा समावेश आहे. प्रकल्प तपशील आणि स्वीकृती निकष या दस्तऐवजांचा संदर्भ घ्यावा.
